Dados técnicos
Apenas países da União Europeia:
Informação sobre ruídos/vibrações
Os valores de emissão de ruído determinados de acordo com
EN 60745-2-3.
O nível de ruído avaliado como A do aparelho é tipicamente:
Nível de pressão acústica 89 dB(A); Nível de potência acústi-
ca 100 dB(A). Incerteza K=3 dB.
Usar proteção auricular!
Totais valores de vibrações a
h
(soma dos vetores de três dire-
ções) e incerteza K averiguada conforme EN 60745-2-3:
Lixamento de superfícies (desbastar): a
h
= 4,5 m/s
2
,
K=1,5m/s
2
,
Lixar com folha de lixa: a
h
= 4,5 m/s
2
, K=1,5 m/s
2
.
O nível de vibrações indicado nestas instruções foi medido de
acordo com um processo de medição normalizado pela nor-
ma EN 60745 e pode ser utilizado para a comparação de fer-
ramentas elétricas. Ele também é apropriado para uma avalia-
ção provisória da carga de vibrações.
O nível de vibrações indicado representa as aplicações princi-
pais da ferramenta elétrica. Se, contudo, a ferramenta elétri-
ca for utilizada para outras aplicações, com acessórios dife-
rentes, com outras ferramentas de trabalho ou com
manutenção insuficiente, é possível que o nível de vibrações
seja diferente. Isto pode aumentar sensivelmente a carga de
vibrações para o período completo de trabalho.
Para uma estimação exata da carga de vibrações, também de-
veriam ser considerados os períodos nos quais o aparelho es-
tá desligado ou funciona, mas não está sendo utilizado. Isto
pode reduzir a carga de vibrações durante o completo perío-
do de trabalho.
Além disso também deverão ser estipuladas medidas de se-
gurança para proteger o operador contra o efeito de vibra-
ções, como por exemplo: manutenção de ferramentas elétri-
cas e de ferramentas de trabalho, manter as mãos quentes e
organização dos processos de trabalho.
Montagem
Montar os dispositivos de proteção
Antes de todos trabalhos na ferramenta elétrica deverá
puxar a ficha de rede da tomada.
Nota: Se o disco abrasivo quebrar durante o funcionamento
ou se os dispositivos de fixação na capa de proteção/na ferra-
menta elétrica estiverem danificados, será necessário que a
ferramenta elétrica seja enviada imediatamente ao serviço
pós-venda, os endereços encontram-se na secção “Serviço
pós-venda e consultoria de aplicação”.
Capa de proteção para lixar
Colocar a cobertura de protecção 7
sobre a gola do veio. Adaptar a po-
sição da cobertura de protecção 7
aos requisitos do processo de tra-
balho. Travar a cobertura de pro-
tecção 7 apertando o parafuso de
fixação 8 com a chave combinada
4.
Rebarbadora GWS 8-100 Z GWS 8-115 Z
N.° do produto
3 601 H31 5.. 3 601 H31 5..
Potência nominal consumida
W800800
Potência útil
W500500
Número de rotações nominal
min
-1
11000 11000
máx. diâmetro do disco abrasivo
mm 100 115
Rosca do veio de retificação
M 10 M 14
máx. comprimento da rosca do veio de retificação
mm 17 17
Peso conforme EPTA-Procedure 01:2014
– com punho adicional com amortecimento
de vibrações
– com punho adicional padronizado
kg
kg
2,0
1,9
2,0
1,9
Classe de proteção /II /II
As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos específicos
dos países.
OBJ_BUCH-1556-005.book Page 27 Wednesday, July 20, 2016 11:23 AM

28 | Português
1 609 92A 1WG | (20.7.16) Bosch Power Tools
Ajustar a capa de proteção 7 de modo a evitar que voem
faúlhas na direção do operador.
Nota: Os ressaltos de codificação na capa de proteção 7 ga-
rantem que só possa ser montada uma capa de proteção
apropriada para a ferramenta elétrica.
Capa de proteção para cortar
Ao cortar com rebolos ligados deve ser sempre utiliza-
da uma capa de proteção para cortar 13.
Ao cortar pedras deve ser sempre assegurada uma as-
piração de pó suficiente.
A capa de proteção para cortar 13 é montada como a capa de
proteção para lixar 7.
Capa de aspiração para cortar com carril de guia
A capa de aspiração para cortar com carril de guia 20 é mon-
tada como a capa de proteção para lixar 7.
Punho adicional
Só utilizar a sua ferramenta elétrica com o punho adi-
cional 5.
Atarraxar o punho adicional 5 de acordo com o tipo de traba-
lho, do lado direito ou do lado esquerdo do cabeçote de en-
grenagens.
Proteção para as mãos
Ao trabalhar com o prato abrasivo de borracha 16 ou
com a escova tipo tacho/escova plana/disco abrasivo
em forma de leque deverá sempre montar a protecção
para as mãos 15.
Fixar a proteção para as mãos 15 com o punho adicional 5.
Montar ferramentas abrasivas
Antes de todos trabalhos na ferramenta elétrica deverá
puxar a ficha de rede da tomada.
Não tocar em rebolos e discos de corte antes de esfria-
rem. Os discos se tornam bem quentes durante o trabalho.
Limpar o veio de retificação 6 e todas as peças a serem mon-
tadas.
Premir a tecla de bloqueio do veio 1 para prender e soltar as
ferramentas abrasivas e para imobilizar o veio de retificação.
Só acionar a tecla de bloqueio do veio com o veio de re-
tificação parado. Caso contrário é possível que a ferra-
menta elétrica seja danificada.
Disco abrasivo/de corte
Observe as dimensões das ferramentas abrasivas. O diâme-
tro do furo deve ser do tamanho certo para o flange de admis-
são. Não utilizar adaptadores nem redutores.
Ao utilizar discos de corte diamantados deverá assegurar-se
de que a seta do sentido de rotação sobre o disco de corte dia-
mantado coincida com o sentido de rotação da ferramenta
elétrica (veja seta do sentido de rotação sobre o cabeçote de
engrenagens).
A sequência de montagem está apresentada na página de es-
quemas.
Para fixar o disco de retificação/corte atarraxar a porca de
aperto 11 e apertar a mesma com a chave combinada 4.
Após montar a ferramenta abrasiva deverá controlar,
antes de ligar a ferramenta elétrica, se a ferramenta
abrasiva está montada corretamente e se pode ser mo-
vimentada livremente. Assegure-se de que a ferramen-
ta abrasiva não entre em contacto com outras peças.
Disco abrasivo em forma de leque
Para trabalhar com o disco abrasivo em forma de le-
ques deverá sempre usar a proteção para as mãos 15.
Prato abrasivo de borracha
Para trabalhar com o prato abrasivo de borracha 16 de-
verá sempre montar a proteção para as mãos 15.
A sequência de montagem está apresentada na página de es-
quemas.
Atarraxar a porca redonda 18 e apertá-la com a chave combi-
nada 4.
Escova tipo tacho/escova plana
Para trabalhar com o disco abrasivo em forma de tacho
ou com a escova plana deverá sempre usar a proteção
para as mãos 15.
A sequência de montagem está apresentada na página de es-
quemas.
Deverá ser possível atarraxar a escova tipo tacho/escova pla-
na no veio de retificação, até que fiquem firmemente encosta-
das no flange do veio de retificação no fim da rosca do veio de
retificação. Apertar a escova tipo tacho/escova plana com a
chave de forqueta.
Ferramentas abrasivas admissíveis
Podem ser utilizadas todas as ferramentas abrasivas mencio-
nadas nesta instrução de serviço.
O número de rotação admissível [min
-1
] ou a velocidade cir-
cunferencial [m/s] das ferramentas abrasivas utilizadas deve
corresponder às indicações contidas na tabela abaixo.
Observe portanto o número de rotação ou a velocidade cir-
cunferencial admissível como indicado na etiqueta da ferra-
menta abrasiva.
máx.
[mm]
[mm]
D b d [min
-1
] [m/s]
100
115
6
6
16
22
11000
11000
80
80
100
115
–
–
–
–
11000
11000
80
80
70
70
30
30
M10
M14
11000
11000
45
45
b
d
D
D
D
b
d
OBJ_BUCH-1556-005.book Page 28 Wednesday, July 20, 2016 11:23 AM

Português | 29
Bosch Power Tools 1 609 92A 1WG | (20.7.16)

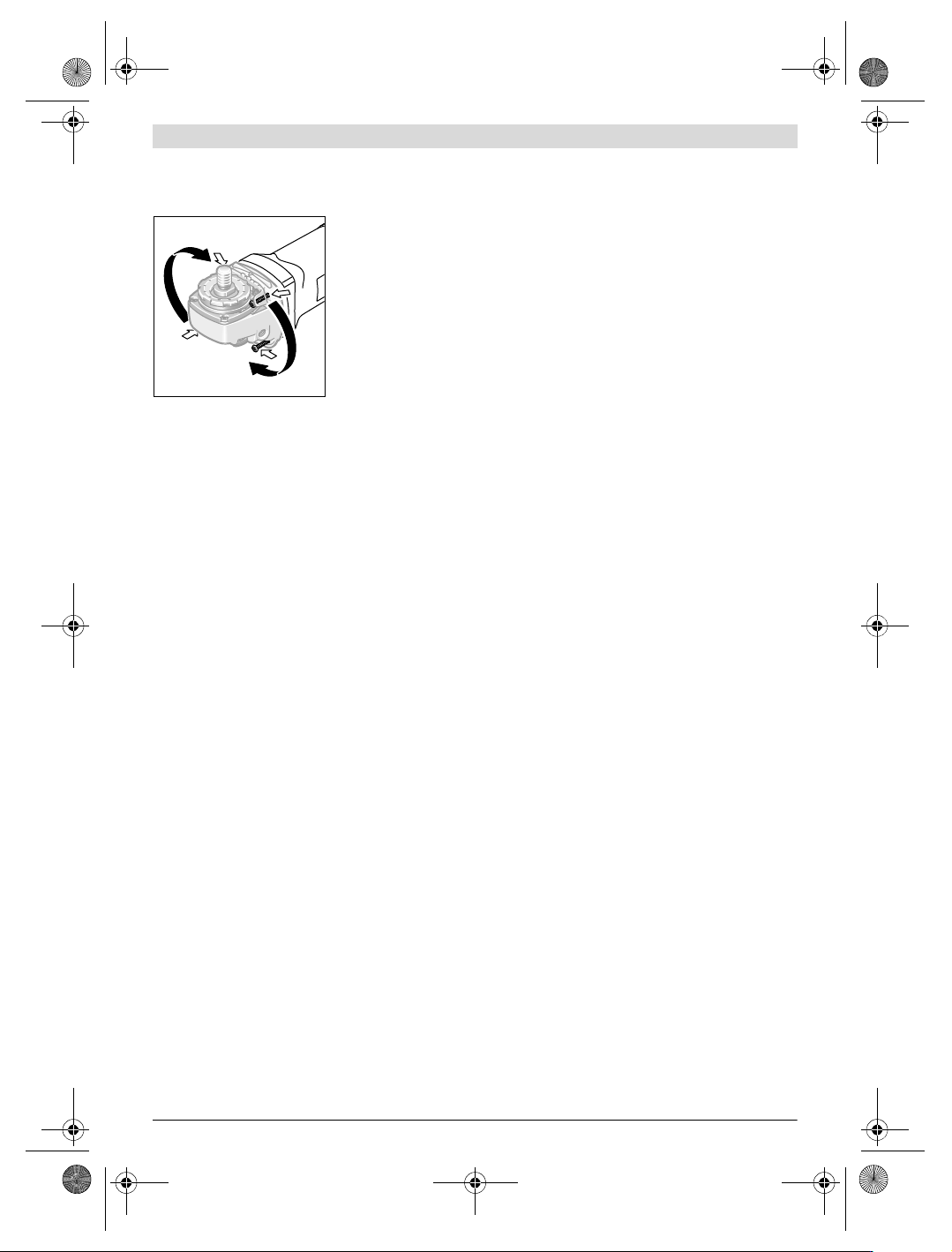

Girar o cabeçote de engrenagens
Antes de todos trabalhos na ferramenta elétrica deverá
puxar a ficha de rede da tomada.
O cabeçote de engrena-
gens pode ser girado em
passos de 90°. Desta
forma é possível colocar
o interruptor de ligar-
desligar numa posição
mais propícia para cer-
tos trabalhos especiais,
p. ex. para trabalhos de
corte com a capa de aspi-
ração com carril de guia
20 ou para esquerdinos.
Desatarraxar completamente os 4 parafusos. Deslocar o ca-
beçote de engrenagens cuidadosamente, e sem retirar da
carcaça, para a nova posição. Reapertar os 4 parafusos.
Aspiração de pó/de aparas
Pós de materiais como por exemplo, tintas que contém
chumbo, alguns tipos de madeira, minerais e metais, po-
dem ser nocivos à saúde. O contacto ou a inalação dos pós
pode provocar reações alérgicas e/ou doenças nas vias
respiratórias do utilizador ou das pessoas que se encon-
trem por perto.
Certos pós, como por exemplo pó de carvalho e faia são
considerados como sendo cancerígenos, especialmente
quando juntos com substâncias para o tratamento de ma-
deiras (cromato, preservadores de madeira). Material que
contém asbesto só deve ser processado por pessoal espe-
cializado.
– Se possível deverá usar um dispositivo de aspiração
apropriado para o material.
– Assegurar uma boa ventilação do local de trabalho.
– É recomendável usar uma máscara de proteção respira-
tória com filtro da classe P2.
Observe as diretivas para os materiais a serem trabalha-
dos, vigentes no seu país.
Evite o acúmulo de pó no local de trabalho. Pós podem
entrar levemente em ignição.
Funcionamento
Colocação em funcionamento
Observar a tensão de rede! A tensão da fonte de corren-
te deve coincidir com a indicada na chapa de identifica-
ção da ferramenta elétrica. Ferramentas elétricas mar-
cadas para 230 V também podem ser operadas com
220 V.
O aparelho só deve ser segurado pelas superfícies iso-
ladas do punho 22 e pelo punho adicional 5. A ferra-
menta de trabalho poderia atingir fios elétricos escon-
didos ou com o próprio cabo de rede. O contacto com um
cabo sob tensão também pode colocar sob tensão as pe-
ças metálicas do aparelho e levar a um choque elétrico.
Se a ferramenta elétrica for alimentada através de geradores
de corrente móveis (geradores), que não possuam suficien-
tes reservas de potência nem uma apropriada regulação de
tensão (com reforço de corrente de arranque), poderão ocor-
rer reduções de potência ou comportamentos anormais ao li-
gar o aparelho.
Observe a adequação do gerador de corrente aplicado, espe-
cialmente quanto à tensão e à frequência da rede elétrica.
Ligar e desligar
Para a colocação em funcionamento da ferramenta elétrica,
deverá primeiramente deslocar o bloqueio de ligação 3 para
trás e premir em seguida o interruptor de ligar-desligar 2 e
mantê-lo premido.
Para desligar a ferramenta elétrica, deverá soltar novamente
o interruptor de ligar-desligar 2.
Controlar a ferramenta abrasiva antes de utilizá-la. A
ferramenta abrasiva deve estar montada de forma cor-
reta e deve movimentar-se livremente. Executar um
funcionamento de teste, sem carga, de no mínimo
1 minuto. Não utilizar ferramentas abrasivas danifica-
das, descentrados ou a vibrar. Ferramentas abrasivas
danificadas podem estoirar e causar lesões.
Indicações de trabalho
Antes de todos trabalhos na ferramenta elétrica deverá
puxar a ficha de rede da tomada.
Cuidado ao cortar em paredes portantes, veja a secção
“Notas sobre a estática”.
Fixar a peça a ser trabalhada se esta não estiver firme-
mente apoiada devido ao seu próprio peso.
Não carregue demasiadamente a ferramenta elétrica,
de modo que chegue a parar.
Após um trabalho com carga elevada, deverá permitir
que a ferramenta elétrica funcione alguns minutos em
vazio, para que a ferramenta de trabalho possa arrefe-
cer.
Não tocar em rebolos e discos de corte antes de esfria-
rem. Os discos se tornam bem quentes durante o trabalho.
Não utilizar a ferramenta elétrica com um suporte para
rebarbadoras.
Desbastar
Jamais utilizar os discos de corte para desbastar.
Com um ângulo de 30° a 40° poderá obter os melhores resul-
tados de trabalho ao desbastar. Movimentar a ferramenta elé-
trica com pressão uniforme, para lá e para cá. Desta forma a
peça a ser trabalhada não se torna demasiadamente quente,
não muda de cor e não há sulcos.
Disco abrasivo em forma de leque
Com o disco abrasivo em forma de leque (acessório) também
é possível processar superfícies e perfis abaulados.
Discos abrasivos em forma de leque tem uma vida útil bem
mais longa, produzem um reduzido nível de ruído e tempera-
turas ao lixar mais baixas do que discos abrasivos tradicio-
nais.
OBJ_BUCH-1556-005.book Page 29 Wednesday, July 20, 2016 11:23 AM
