40 | 中文 1 609 92A 1 WG | (20.7.16) Bosch Power Tools 其它的警告事項 請佩戴護目鏡。 使用合適的偵測裝置偵察隱藏的電線，或者向當地 的相關單位尋求支援。 接觸電線可能引起火災並讓 操作者觸電。損壞了瓦斯管會引起爆炸。鑿穿水管 不僅會造成嚴重的財物損失，也可能導致觸電。 如果電源突然中斷，例如停電或不小心拔出插頭， 得馬上解除起停開關的鎖定，並把它設定在關閉的 位置。 這樣可以避…
中文 | 39
Bosch Power Tools 1 609 92A 1WG | (20.7.16)
不要在易燃材料附近操作電動工具。 火星可能會點
燃這些材料。
不要使用需用冷卻液的附件。 用水或其他冷卻液可
能導致電腐蝕或電擊。
反彈和相關警告
反彈是因卡住或纏繞住的旋轉砂輪，靠背墊，鋼絲
刷或其他附件而產生的突然反作用力。卡住或纏繞
會引起旋轉附件的迅速堵轉，隨之使失控的電動工
具在卡住點產生與附件旋轉方向相反的運動。
例如，如果砂輪被工件纏繞或卡住了，伸入卡住點
的砂輪邊緣可能會進入材料表面而引起砂輪爬出或
反彈。砂輪可能飛向或飛離操作者，這取決于砂輪
在卡住點的運動方向。在此條件下砂輪也可能碎
裂。
反彈是電動工具誤用和 / 或不正確操作工序或條件
的結果。可以通過采取以下給出的適當預防措施得
以避免。
保持緊握電動工具，使你的身體和手臂處于正確狀
態以抵抗反彈力。如有輔助手柄，則要一直使用，
以便最大限度控制住起動時的反彈力或反力矩。 如
采取合適的預防措施，操作者就可以控制反力矩或
反彈力。
絕不能將手靠近旋轉附件。 附件可能會反彈踫到
手。
不要站在發生反彈時電動工具可能移動到的地方。
反彈將在纏繞點驅使工具逆砂輪運動方向運動。
當在尖角，銳邊等處作業時要特別小心。避免附件
的彈跳和纏繞。 尖角，銳邊和彈跳具有纏繞旋轉附
件的趨勢並引起反彈的失控。
不要附裝上鋸鏈，木雕刀片或帶齒鋸片。 這些鋸片
會產生頻繁的反彈和失控。
對磨削和砂磨切割操作的專用安全警告
只使用所推薦的砂輪型號和為選用砂輪專門設計的
護罩。 不是為電動工具設計的砂輪不能充分得到防
護，是不安全的。
安裝彎曲的砂輪時，砂輪的研磨面不可以突出於防
護罩緣之外。 防護罩無法遮蔽因為安裝不當而突出
於防護罩緣之外的砂輪。
防護罩必須牢固地裝在電動工具上，並且被調整在
最具安全性的位置， 只能有最小部分的砂輪暴露在
操作人前面。 防護罩能夠保護操作者免受到爆裂砂
輪碎片割傷，避免操作者偶然觸及砂輪以及 火花
點燃衣物等的危險。
砂輪只用作推薦的用途。 例如 : 不要用切割砂輪的
側面進行磨削。 施加到砂輪側面的力可能會使其碎
裂。
始終為所選砂輪選用未損壞的，有恰當規格和形狀
的砂輪法蘭盤。 合適的砂輪法蘭盤支承砂輪可以減
小砂輪破裂的可能性。切割砂輪的法蘭盤可以不同
于砂輪法蘭盤。
不要使用從大規格電動工具上用剩的磨損砂輪。 用
于大規格電動工具上的砂輪不適于較小規格工具的
高速工況並可能會爆裂。
對砂輪切割操作的附加專用安全警告
不要 " 夾 " 住切割砂輪或施加過大的壓力。不要試圖
做過深的切割。 給砂輪施加過應力增加了砂輪在切
割時的負載，容易纏繞或卡住，增加了反彈或砂輪
爆裂的可能性。
身體不要對著旋轉砂輪，也不要站在其後。 當把砂
輪從操作者身邊的操作點移開時，可能的反彈會使
旋轉砂輪和電動工具朝你推來。
當砂輪被卡住或無論任何原因而中斷切割時，關掉
電動工具並握住工具不要動，直到砂輪完全停止。
決不要試圖當砂輪仍然運轉時使切割砂輪脫離切
割，否則會發生反彈。 調查並采取校正措施以消除
砂輪卡住的原因。
不得在切割片與工件接觸的情況下啟動切割機，不
能在工件上重新起動切割操作。讓砂輪達到全速後
再小心地重新進入切割。 如果電動工具在工件上重
新起動，砂輪可能會卡住，爬出或反彈。
支撐住板材或超大工件可使得砂輪卡住和反彈的危
險降到最低限度。 大工件憑借自重而下垂。必須在
工件靠近切割線處和砂輪兩側近工件邊緣處放置支
承。
當進行 " 盲切割 " 進入牆體或其他盲區時要格外小
心。 伸出的砂輪可能會割到煤氣管或水管，電線或
由此引起反彈的物體。
砂光操作的專用安全警告
當砂光時，不要使用超大砂盤紙。選用砂盤紙時應
按照制造商的推薦。 超出砂光墊盤的大砂盤紙有撕
裂的危險並且會引起纏繞、砂盤的撕裂或反彈。
鋼絲刷操作的專用安全警告
要意識到即使正常操作時鋼絲線也會從刷子甩出。
不要對鋼絲刷施加過大的負荷而使得鋼絲線承受過
應力。 鋼絲線可能會輕易刺入薄的衣服和 / 或皮
膚內。
如果建議鋼絲刷使用護罩，則不允許該護罩對鋼絲
輪或鋼絲刷有任何干擾。 鋼絲輪或鋼絲刷在工作負
荷和離心力作用下直徑會變大。
OBJ_BUCH-1556-005.book Page 39 Wednesday, July 20, 2016 11:23 AM
40 | 中文
1 609 92A 1WG | (20.7.16) Bosch Power Tools
其它的警告事項
請佩戴護目鏡。
使用合適的偵測裝置偵察隱藏的電線，或者向當地
的相關單位尋求支援。 接觸電線可能引起火災並讓
操作者觸電。損壞了瓦斯管會引起爆炸。鑿穿水管
不僅會造成嚴重的財物損失，也可能導致觸電。
如果電源突然中斷，例如停電或不小心拔出插頭，
得馬上解除起停開關的鎖定，並把它設定在關閉的
位置。 這樣可以避免機器突然再起動而造成失控。
在研磨/割片尚未冷卻之前，切勿持握研磨/割片。
工作時切割片會變得非常炙熱。
固定好工件。 使用固定裝置或老虎鉗固定工件，會
比用手持握工件更牢固。
產品和功率描述
閱讀所有的警告提示和指示。 如未確實
遵循警告提示和指示，可能導致電擊、
火災並且 / 或其他的嚴重傷害。
按照規定使用機器
本電動工具適合在金屬和石材上進行切割，粗磨以及
使用鋼絲刷研磨。操作機器時不需要用水衝刷。
使用結合的磨具切割時，必須安裝特殊的切割防護
罩。
切割石材時，必須安裝合適的吸塵裝置。
安裝了經過許可的磨具後，也可以使用本電動工具進
行砂紙研磨。
插圖上的機件
機件的編號和電動工具詳解圖上的編號一致。
1 主軸鎖定鍵
2 起停開關
3 起停的防止起顫
4 針對 M 10 主軸的通用扳手
5 輔助手柄 （絕緣握柄）
6 主軸
7 針對研磨時使用的防護罩
8 防護罩的固定螺絲
9 接頭法蘭
10 磨片*
11 夾緊螺母
12 超合金杯碟*
13 針對切割時使用的防護罩*
14 切割片*
15 護手片*
16 橡膠磨盤*
17 砂紙*
18 圓螺母*
19 杯形鋼絲刷*
20 以導引板切割時所使用的吸塵罩*
21 金剛石切割片*
22 手柄 （絕緣握柄）
*圖表或說明上提到的附件，並不包含在基本的供貨範圍中。
本公司的附件清單中有完整的附件供應項目。
技術性數據
角磨機 GWS 8-100 Z GWS 8-115 Z
物品代碼
3 601 H31 5.. 3 601 H31 5..
額定輸入功率
瓦 800 800
輸出功率
瓦 500 500
額定轉速
次 / 分 11000 11000
最大砂輪直徑
毫米 100 115
主軸螺紋
M 10 M 14
研磨軸上的最大螺紋長度
毫米 17 17
重量符合 EPTA-Procedure 01:2014
– 使用減震的輔助手柄
– 使用標准的輔助手柄
公斤
公斤
2,0
1,9
2,0
1,9
絕緣等級
/II /II
本說明書提供的參數是以 230 伏特為依據，於低電壓地區，此數據有可能不同。
OBJ_BUCH-1556-005.book Page 40 Wednesday, July 20, 2016 11:23 AM
中文 | 41
Bosch Power Tools 1 609 92A 1WG | (20.7.16)
安裝
安裝保護裝備
維修電動工具或換裝零、配件之前，務必從插座上
拔出插頭。
指示﹕ 如果研磨片在工作中途斷裂了，或者防護罩
上 / 電動工具上 的接頭損壞了，務必即刻將電動工具
交給顧客服務處修理。地址可以參考 " 顧客服務處和
顧客咨詢中心 "。

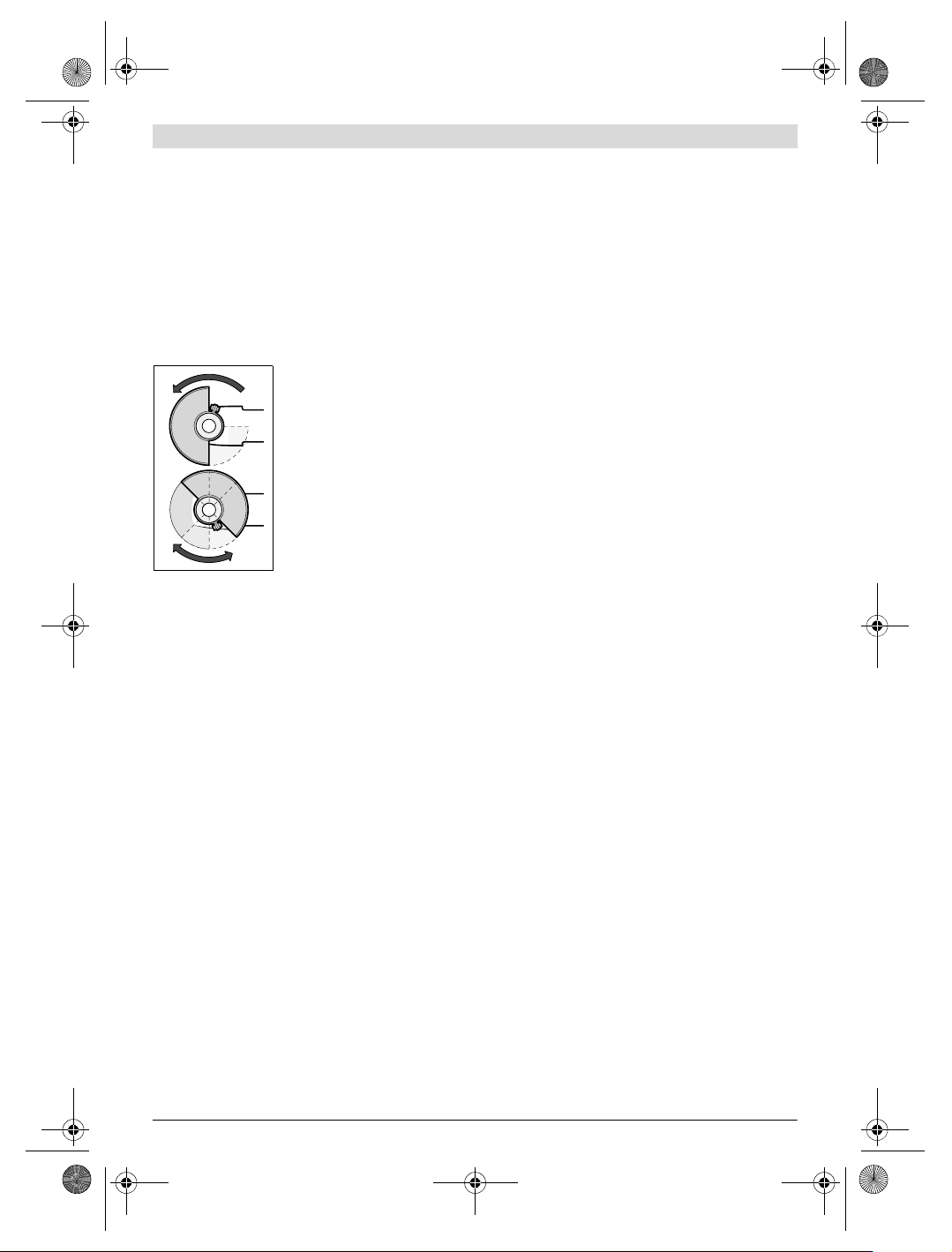

研磨時使用的防護罩
把防護罩 7 安裝在主軸頸上。
根據工作的需要調整好防護罩
7 的位置。固定好防護罩 7，
此時要擰緊固定螺絲 8, 擰緊
時得借助通用扳手 4。
適度地調整防護罩 7，避免讓工作時產生的火花噴
向操作者。
指示 : 防護罩 7 上有特殊突起，如此可以避免在電動
工具上安裝了不合適的防護罩。
切割時使用的防護罩
使用結合的磨具切割時，務必安裝針對切割的防護
罩 13。
在石材上進行切割時，必須安裝合適的吸塵裝置。
以安裝研磨防護罩 7 的方式安裝切割防護罩 13。
切割時使用的帶有導引板的吸塵罩
安裝切割時使用的帶有導引板的吸塵罩 20 的方式，
与安裝研磨防護罩 7 的方式相同。
輔助手柄
操作電動工具時務必使用輔助手柄 5。
根據工作要求，把輔助手柄 5 安裝在機頭的右側或左
側。
護手片
使用橡膠磨盤 16， 杯形鋼絲刷， 輪刷和千葉砂磨
輪工作時， 務必在機器上加裝護手片 15。
使用輔助手柄 5 夾住護手片 15。
安裝磨具
維修電動工具或換裝零、配件之前，務必從插座上
拔出插頭。
在研磨/割片尚未冷卻之前，切勿持握研磨/割片。
工作時切割片會變得非常炙熱。
清潔主軸 6 和所有即將安裝的零件。
安裝及拆卸磨具時，必須先使用主軸鎖定鍵 1 固定主
軸。
待主軸完全靜止后，才可以使用主軸鎖定鍵。 否則
可能會損壞電動工具。
研磨 / 切割片
注意磨具的規格。磨具上的孔直徑必須和固定法蘭完
全吻合。不可以使用轉接頭或異徑管。
使用金剛石切割片時，金剛石切割片上的箭頭方向，
必須和機器的轉向一致 （參考機頭上的轉向箭頭）。
安裝過程請參考插圖。
固定研磨 / 峇顳伬裝上夾緊螺母 11 並使用通用扳手
4 擰緊螺母。
在安裝好磨具且尚未開動機器之前，必須檢查磨具
是否正確地裝牢了，磨具能否自由無阻地旋轉。務
必 確定磨具轉動時不會和防護罩或其它的機件產
生磨擦。
千葉砂磨輪
使用千葉砂磨輪工作時務必在機器上加裝護手片
15。
橡膠磨盤
使用橡膠磨盤 16 工作時務必在機器上加裝護手片
15。
安裝過程請參考插圖。
裝上圓螺母 18 並使用通用扳手 4 擰緊螺母。
杯形鋼絲刷 / 輪刷
使用杯形鋼絲刷或輪刷工作時務必在機器上加裝護
手片 15。
安裝過程請參考插圖。
把杯形鋼絲刷 / 輪刷裝入主軸中，上述磨具必須緊靠
在主軸螺紋末端的法蘭上。使用開口扳手擰緊杯形鋼
絲刷 / 輪刷裝。
機器適用的磨具
您可以使用本說明書中提到的所有磨具。
選用磨具的許可轉速 〔次 / 分〕或圓周轉速
〔米 / 秒〕，必須和以下表格中的數據一致。
因此必須認清磨具標簽上的許可 轉速 / 圓周速度。
