Alat kerja-alat kerja yang tidak khusus untuk perkakas
listrik ini tidak bisa ditutupi dan membahayakan.
Mata gerinda terpancung harus dipasangkan
sedemikian, sehingga bidang penggerindaan tidak
menonjol keluar dari pinggiran kap pelindung. Mata
gerinda yang tidak dipasangkan dengan betul, yang
menonjol keluar dari pinggiran kap pelindung, tidak dapat
dilindungi dengan baik.
Kap pelindung harus dipasangkan dengan betul pada
perkakas listrik dan harus disetelkan sedemikian,
sehingga penggunaan perkakas listrik paling aman,
artinya bagian alat kerja yang menghadap ke orang
yang menggunakan perkakas listrik harus tertutup
oleh kap pelindung sebesar mungkin. Kap pelindung
harus melindungi orang yang menggunakan perkakas
listrik terhadap bahan yang terpatah, persentuhan yang
tidak disengaja dengan alat kerja serta bunga api yang
dapat menyulut pakaian.
Alat kerja-alat kerja hanya boleh digunakan untuk
macam penggunaan yang disarankan. Misalnya:
janganlah sekali-kali menggerinda dengan sisi samping
dari mata potong. Mata potong digunakan untuk mengikis
bahan dengan pinggiran dari piringan. Tekanan dari
samping pada alat kerja ini bisa mematahkannya.
Gunakan selalu flens penjepit-flens penjepit yang
mulus dan dalam ukuran dan bentuk yang cocok untuk
alat kerja-alat kerja yang Anda pilih. Flens-flens yang
cocok menopang mata gerinda dan dengan demikian
menghindarkan mata gerinda patah. Flens-flens untuk
mata potong bisa jadi berbeda daripada flens-flens untuk
mata gerinda lainnya.
Janganlah menggunakan mata gerinda yang aus dari
perkakas listrik yang lebih besar. Mata gerinda dari
perkakas listrik yang lebih besar tidak cocok untuk
kecepatan putaran yang lebih tinggi dari perkakas listrik
yang lebih kecil dan bisa terpatah karenanya.
Petunjuk-petunjuk untuk keselamatan kerja lainnya
khusus untuk memotong
Perhatikanlah supaya mata potong tidak memblok dan
janganlah menekannya terlalu keras. Janganlah
membuat pemotongan yang terlalu dalam.
Pembebanan yang terlalu berat pada mata potong
meningkatkan pembebanannya dan membuatnya mudah
tersangkut atau memblok dan dengan demikian bisa
terjadi bantingan atau mata potong patah.
Janganlah mendekati lingkungan di depan atau di
belakang mata potong yang sedang berputar. Jika Anda
menggerakkan mata potong dalam benda yang dikerjakan
menjauh dari diri Anda, bisa jadi jika terjadi bantingan
perkakas listrik terpelanting ke arah Anda dengan mata
potong yang masih berputar.
Jika mata potong terjepit atau jika Anda menghentikan
sebentar pekerjaan, matikan perkakas listrik dan
janganlah menggoyangkannya hingga mata potong
berhenti memutar. Janganlah sekali-kali mencoba
untuk menarik mata potong yang masih berputar dari
jalur pemotongannya, bisa terjadi bantingan.
Periksalah mengapa mata potong terjepit dan betulkan.
Janganlah menghidupkan kembali perkakas listrik,
selama perkakas listrik masih berada dalam benda
yang dikerjakan. Biarkan mata potong mencapai
kecepatan putaran nominal dahulu sebelum Anda
melanjutkan pemotongan dengan hati-hati. Jika tidak,
mata potong bisa tersangkut, melompat ke luar dari jalur
pemotongan atau mengakibatkan bantingan.
Topangkan pelat-pelat atau benda-benda yang besar
yang dikerjakan untuk mengurangi risiko terjadinya
bantingan karena mata potong yang terjepit. Benda-
benda yang besar bisa melengkung ke bawah karena
beratnya sendiri. Benda yang dikerjakan harus
ditopangkan pada kedua sisinya, baik di dekat jalur
pemotongan maupun di pinggirannya.
Berhati-hatilah sekali jika melakukan pemotongan
„kantung“ di tembok atau tempat-tempat lain yang
tidak terlihat bagian dalamnya. Mata potong yang masuk
ke dalam bahan dan tanpa disengaja memotong pipa gas
atau pipa air, saluran listrik atau benda-benda lainnya, bisa
mengakibatkan bantingan.
Petunjuk-petunjuk untuk keselamatan kerja khusus untuk
mengampelas dengan kertas pasir
Janganlah menggunakan daun ampelas yang terlalu
besar, melainkan taatilah petunjuk-petunjuk pabrik
tentang ukuran daun ampelas. Daun ampelas yang lebih
besar daripada piringan bisa mengakibatkan terjadinya
luka-luka, daun ampelas bisa memblok, sobek atau
mengakibatkan bantingan.
Petunjuk-petunjuk untuk keselamatan kerja khusus untuk
pekerjaan dengan sikat kawat
Perhatikanlah bahwa kawat-kawat bisa terlepas dari
sikat kawat, juga dalam pemakaian yang biasa.
Janganlah membebani kawat-kawat terlalu berat
dengan tekanan yang terlalu besar. Kawat-kawat yang
beterbangan dengan mudahnya bisa menembusi pakaian
yang tipis dan/atau kulit kita.
Jika penggunaan kap pelindung diajurkan,
perhatikanlah supaya kap pelindung dan sikat kawat
tidak bersentuhan. Diameter piringan sikat dan mangkok
sikat kawat bisa menjadi lebih besar karena tekanan atau
daya sentrifugal.
Petunjuk-petunjuk untuk keselamatan kerja lainnya
Pakailah kaca mata pelindung.
Gunakanlah alat detektor logam yang cocok untuk
mencari kabel dan pipa yang tidak terlihat atau hu-
bungi perusahaan pengadaan setempat. Sentuhan de-
ngan kabel-kabel listrik dapat mengakibatkan api dan
kontak listrik. Pipa gas yang dirusak dapat mengakibatkan
ledakan. Pipa air yang dirusak mengakibatkan kerusakan
barang-barang atau dapat mengakibatkan kontak listrik.
OBJ_BUCH-1556-005.book Page 62 Wednesday, July 20, 2016 11:23 AM
Bahasa Indonesia | 63
Bosch Power Tools 1 609 92A 1WG | (20.7.16)
Buka penguncian tombol untuk menghidupkan dan
mematikan dan setelkan tombol pada penyetelan mati,
jika pengadaan listrik terputus, misalnya jika listrik
mati atau steker ditarik dari stopkontak. Dengan
demikian perkakas listrik tidak hidup kembali secara tidak
terkendali.
Janganlah memegang mata gerinda dan mata mata
potong, jika masih belum menjadi dingin. Piringan-
piringan ini menjadi sangat panas selama penggunaannya.
Usahakan supaya benda yang dikerjakan tidak goyang.
Benda yang ditahan dalam alat pemegang atau bais lebih
mantap daripada benda yang dipegang dengan tangan.
Penjelasan tentang produk dan daya
Bacalah semua petunjuk-petunjuk untuk
keselamatan kerja dan petunjuk-petunjuk
untuk penggunaan. Kesalahan dalam
menjalankan petunjuk-petunjuk untuk
keselamatan kerja dan petunjuk-petunjuk
untuk penggunaan dapat mengakibatkan
kontak listrik, kebakaran dan/atau luka-luka yang berat.
Penggunaan alat
Perkakas listrik ini cocok untuk memotong, mengikis dan
menyikat bahan-bahan logam dan batu-batuan tanpa
menggunakan air.
Untuk memotong dengan mata gerinda, harus dipasangkan
satu kap pelindung untuk memotong yang khusus.
Untuk memotong batu-batuan harus disediakan penghisapan
debu yang memadai.
Dengan alat kerja-alat kerja yang diizinkan, perkakas listrik ini
juga bisa digunakan untuk melakukan pengampelasan dengan
kertas pasir.
Bagian-bagian pada gambar
Nomor-nomor dari bagian-bagian perkakas pada gambar
sesuai dengan gambar perkakas listrik pada halaman
bergambar.
1 Tombol penahan poros kerja
2 Tombol untuk menghidupkan dan mematikan
3 Pengunci penghidupan kembali untuk tombol untuk
menghidupkan dan mematikan
4 Kunci kombi untuk poros kerja M 10
5 Gagang tambahan (genggaman terisolir)
6 Poros kerja
7 Kap pelindung untuk menggerinda
8 Baut pengunci untuk kap pelindung
9 Flens untuk poros kerja
10 Mata gerinda*
11 Mur untuk poros kerja
12 Mata gerinda berbentuk mangkok dengan baja intan*
13 Kap pelindung untuk memotong*
14 Piringan pemotong*
15 Pelindung tangan*
16 Piringan karet*
17 Daun ampelas*
18 Mur untuk poros kerja*
19 Mangkok sikat kawat*
20 Kap penghisap untuk memotong dengan mistar jarak *
21 Mata potong intan*
22 Pegangan (genggaman terisolir)
*Aksesori yang ada pada gambar atau yang dijelaskan, tidak
termasuk pasokan standar. Semua aksesori yang ada bisa Anda
lihat dalam program aksesori Bosch.
Data teknis
Cara memasang
Memasang alat-alat pelindung
Sebelum mulai dengan pekerjaan pada perkakas
listrik, tariklah steker dari stopkontak.
Mesin gerinda tangan GWS 8-100 Z GWS 8-115 Z
Nomor model
3 601 H31 5.. 3 601 H31 5..
Masukan nominal
W800800
Daya
W500500
Kecepatan putaran nominal
min
-1
11000 11000
Diameter mata gerinda, maks.
mm 100 115
Ulir poros kerja
M 10 M 14
Panjang ulir maks. dari poros kerja
mm 17 17
Berat sesuai dengan EPTA-Procedure 01:2014
– dengan gagang tambahan dengan peredaman
vibrasi
– dengan gagang tambahan standar
kg
kg
2,0
1,9
2,0
1,9
Klasifikasi keamanan
/II /II
Data-data berlaku untuk tegangan nominal [U] 230 V. Pada tegangan yang lebih rendah dan pada model khusus mancanegara data-data ini bisa berla-
inan.
OBJ_BUCH-1556-005.book Page 63 Wednesday, July 20, 2016 11:23 AM
64 | Bahasa Indonesia
1 609 92A 1WG | (20.7.16) Bosch Power Tools
Petunjuk: Jika mata gerinda selama penggunaan patah atau
jika pemegang-pemegang pada kap pelindung/pada perkakas
listrik rusak, perkakas listrik harus segera dikirimkan ke
Service Center layanan pasca beli, alamat lihat bab „Layanan
pasca beli dan konseling terkait pengoperasian“.

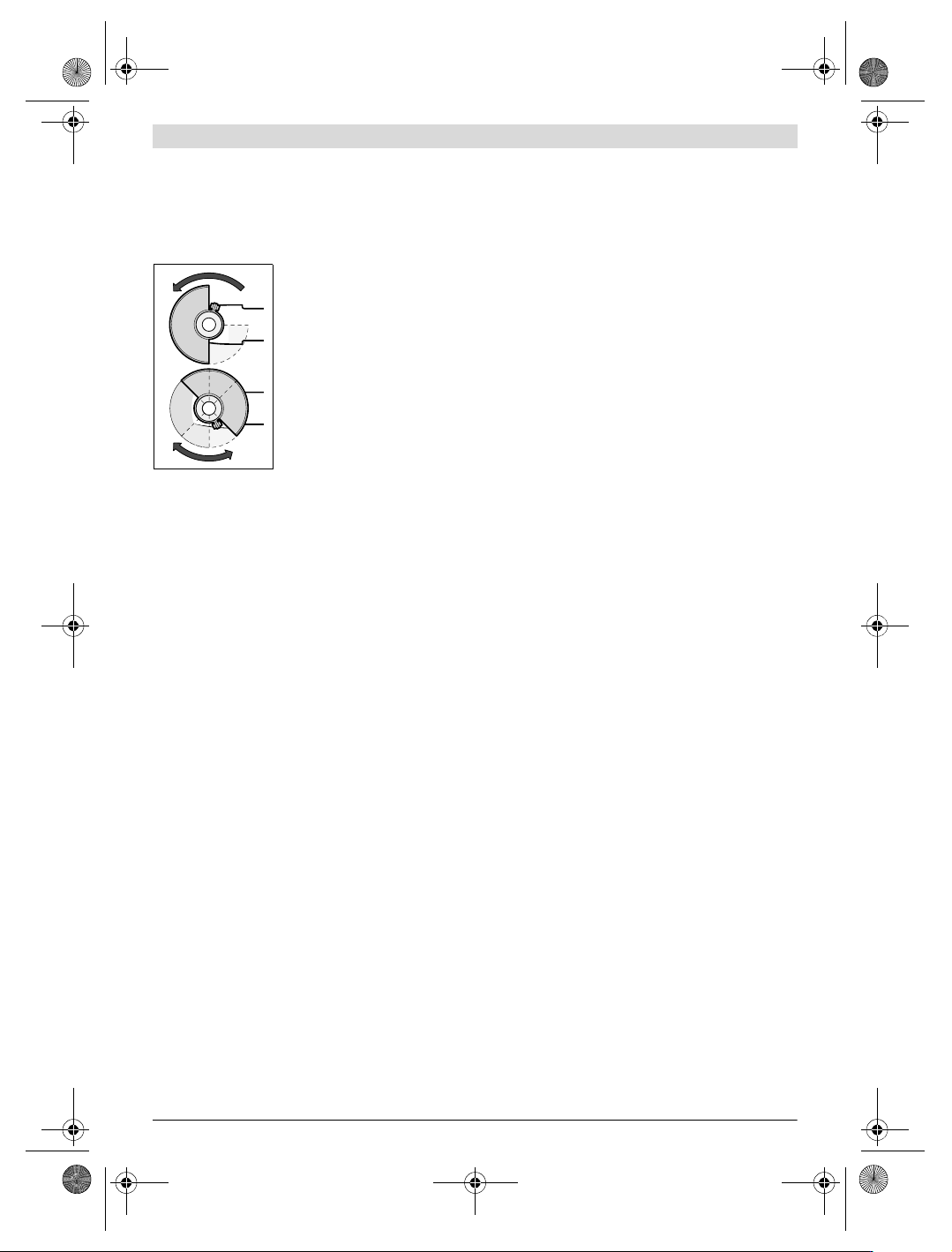

Kap pelindung untuk menggerinda
Pasangkan kap pelindung 7 pada
poros kerja. Cocokkan kedudukan
dari kap pelindung 7 dengan
pekerjaan yang akan dilakukan.
Kuncikan kap pelindung 7 dengan
cara mengencangkan baut
pengunci 8 dengan menggunakan
kunci kombi 4.
Setelkan kap pelindung 7 sedemikian, sehingga bunga
api tidak bisa memancar ke arah orang yang
menggunakan perkakas.
Perhatikan: Nok penempatan pada kap pelindung 7
menjamin bahwa hanya kap pelindung yang cocok untuk tipe
perkakas listrik yang bisa dipasangkan.
Kap pelindung untuk memotong
Pada waktu memotong dengan mata gerinda,
pasangkan selalu kap pelindung untuk memotong 13.
Pada waktu memotong bahan batu-batuan,
sediakanlah selalu penghisapan debu yang memadai.
Kap pelindung untuk memotong 13 dipasangkan seperti
memasangkan kap pelindung untuk menggerinda 7.
Kap penghisap untuk memotong dengan mistar jarak
Kap penghisap untuk memotong dengan mistar jarak 20
dipasangkan seperti memasangkan kap pelindung untuk
mengerinda 7.
Gagang tambahan
Gunakanlah perkakas listrik hanya dengan gagang
tambahan 5.
Pasangkan gagang tambahan 5 di sebelah kanan atau kiri dari
kepala mesin, tergantung dari pekerjaan yang dilakukan.
Pelindung tangan
Untuk pekerjaan dengan menggunakan piringan karet
16 atau mangkok sikat kawat/piringan sikat/piringan
dengan ampelas yang berlapis-lapis, pasangkan selalu
pelindung tangan 15.
Pasangkan pelindung tangan 15 bersama dengan gagang
tambahan 5.
Memasang alat kerja-alat kerja
Sebelum mulai dengan pekerjaan pada perkakas
listrik, tariklah steker dari stopkontak.
Janganlah memegang mata gerinda dan mata mata
potong, jika masih belum menjadi dingin. Piringan-
piringan ini menjadi sangat panas selama penggunaannya.
Bersihkan dahulu poros kerja 6 dan semua bagian-bagian
yang akan dipasangkan.
Untuk memasang dan melepaskan alat kerja-alat kerja, tekan
tombol penahan poros kerja 1 untuk menahan poros kerja.
Tombol penahan poros kerja hanya boleh digerakkan
jika poros kerja tidak berputar. Jika tidak demikian,
perkakas listrik bisa menjadi rusak.
Mata gerinda/mata potong
Perhatikanlah ukuran dari alat kerja-alat kerja. Diameter
lubang harus pas persis pada flens untuk poros kerja.
Janganlah menggunakan adapter atau penyambung.
Jika digunakan mata potong intan, perhatikanlah bahwa
tanda panah arah putaran pada mata potong intan dan arah
putaran perkakas listrik (lihat tanda panah arah putaran pada
kepala mesin) adalah cocok.
Urutan pemasangannya terlihat pada halaman bergambar.
Untuk mengencangkan mata gerinda/mata potong, ulirkan
mur untuk poros kerja 11 dan mantapkannya dengan
menggunakan kunci kombi 4.
Setelah memasang alat kerja-alat kerja dan sebelum
menghidupkan perkakas, periksalah apakah alat kerja-
alat kerja sudah dipasangkan dengan betul dan dapat
berputar secara bebas. Perhatikanlah supaya alat
kerja tidak menyinggung kap pelindung atau bagian-
bagian lainnya.
Piringan dengan ampelas yang berlapis-lapis
Untuk pekerjaan dengan piringan dengan ampelas
yang berlapis-lapis, pasangkan selalu pelindung
tangan 15.
Piringan karet
Untuk pekerjaan dengan piringan karet 16, pasangkan
selalu pelindung tangan 15.
Urutan pemasangannya terlihat pada halaman bergambar.
Ulirkan mur untuk poros kerja 18 dan mantapkannya dengan
menggunakan kunci kombi 4.
Mangkok sikat kawat/piringan sikat
Untuk pekerjaan dengan mangkok sikat kawat atau
piringan sikat, pasangkan selalu pelindung tangan 15.
Urutan pemasangannya terlihat pada halaman bergambar.
Mangkok sikat kawat/piringan sikat harus dipasangkan
sedemikian rupa pada poros kerja, sehingga uliran pada
poros kerja masuk habis padanya dan alat kerja terkena pada
flens untuk poros kerja. Kencangkan mangkok sikat kawat/
piringan sikat dengan kunci pas.
Alat kerja-alat kerja yang diizinkan
pemakaiannya
Anda bisa menggunakan semua alat kerja-alat kerja yang
disebutkan di dalam petunjuk-petunjuk untuk penggunaan ini.
Kecepatan putaran yang diizinkan [min
-1
] atau kecepatan
lingkar [m/s] dari alat kerja-alat kerja yang digunakan paling
OBJ_BUCH-1556-005.book Page 64 Wednesday, July 20, 2016 11:23 AM
