64 | Bahasa Indonesia 1 609 92A 1 WG | (20.7.16) Bosch Power Tools Petunjuk: Jika mata gerinda selama penggunaan patah atau jika pemegang-pemegang pada kap pe lindung/pada perkakas listrik rusak, perkakas listri k harus …
Bahasa Indonesia | 63
Bosch Power Tools 1 609 92A 1WG | (20.7.16)
Buka penguncian tombol untuk menghidupkan dan
mematikan dan setelkan tombol pada penyetelan mati,
jika pengadaan listrik terputus, misalnya jika listrik
mati atau steker ditarik dari stopkontak. Dengan
demikian perkakas listrik tidak hidup kembali secara tidak
terkendali.
Janganlah memegang mata gerinda dan mata mata
potong, jika masih belum menjadi dingin. Piringan-
piringan ini menjadi sangat panas selama penggunaannya.
Usahakan supaya benda yang dikerjakan tidak goyang.
Benda yang ditahan dalam alat pemegang atau bais lebih
mantap daripada benda yang dipegang dengan tangan.
Penjelasan tentang produk dan daya
Bacalah semua petunjuk-petunjuk untuk
keselamatan kerja dan petunjuk-petunjuk
untuk penggunaan. Kesalahan dalam
menjalankan petunjuk-petunjuk untuk
keselamatan kerja dan petunjuk-petunjuk
untuk penggunaan dapat mengakibatkan
kontak listrik, kebakaran dan/atau luka-luka yang berat.
Penggunaan alat
Perkakas listrik ini cocok untuk memotong, mengikis dan
menyikat bahan-bahan logam dan batu-batuan tanpa
menggunakan air.
Untuk memotong dengan mata gerinda, harus dipasangkan
satu kap pelindung untuk memotong yang khusus.
Untuk memotong batu-batuan harus disediakan penghisapan
debu yang memadai.
Dengan alat kerja-alat kerja yang diizinkan, perkakas listrik ini
juga bisa digunakan untuk melakukan pengampelasan dengan
kertas pasir.
Bagian-bagian pada gambar
Nomor-nomor dari bagian-bagian perkakas pada gambar
sesuai dengan gambar perkakas listrik pada halaman
bergambar.
1 Tombol penahan poros kerja
2 Tombol untuk menghidupkan dan mematikan
3 Pengunci penghidupan kembali untuk tombol untuk
menghidupkan dan mematikan
4 Kunci kombi untuk poros kerja M 10
5 Gagang tambahan (genggaman terisolir)
6 Poros kerja
7 Kap pelindung untuk menggerinda
8 Baut pengunci untuk kap pelindung
9 Flens untuk poros kerja
10 Mata gerinda*
11 Mur untuk poros kerja
12 Mata gerinda berbentuk mangkok dengan baja intan*
13 Kap pelindung untuk memotong*
14 Piringan pemotong*
15 Pelindung tangan*
16 Piringan karet*
17 Daun ampelas*
18 Mur untuk poros kerja*
19 Mangkok sikat kawat*
20 Kap penghisap untuk memotong dengan mistar jarak *
21 Mata potong intan*
22 Pegangan (genggaman terisolir)
*Aksesori yang ada pada gambar atau yang dijelaskan, tidak
termasuk pasokan standar. Semua aksesori yang ada bisa Anda
lihat dalam program aksesori Bosch.
Data teknis
Cara memasang
Memasang alat-alat pelindung
Sebelum mulai dengan pekerjaan pada perkakas
listrik, tariklah steker dari stopkontak.
Mesin gerinda tangan GWS 8-100 Z GWS 8-115 Z
Nomor model
3 601 H31 5.. 3 601 H31 5..
Masukan nominal
W800800
Daya
W500500
Kecepatan putaran nominal
min
-1
11000 11000
Diameter mata gerinda, maks.
mm 100 115
Ulir poros kerja
M 10 M 14
Panjang ulir maks. dari poros kerja
mm 17 17
Berat sesuai dengan EPTA-Procedure 01:2014
– dengan gagang tambahan dengan peredaman
vibrasi
– dengan gagang tambahan standar
kg
kg
2,0
1,9
2,0
1,9
Klasifikasi keamanan
/II /II
Data-data berlaku untuk tegangan nominal [U] 230 V. Pada tegangan yang lebih rendah dan pada model khusus mancanegara data-data ini bisa berla-
inan.
OBJ_BUCH-1556-005.book Page 63 Wednesday, July 20, 2016 11:23 AM
64 | Bahasa Indonesia
1 609 92A 1WG | (20.7.16) Bosch Power Tools
Petunjuk: Jika mata gerinda selama penggunaan patah atau
jika pemegang-pemegang pada kap pelindung/pada perkakas
listrik rusak, perkakas listrik harus segera dikirimkan ke
Service Center layanan pasca beli, alamat lihat bab „Layanan
pasca beli dan konseling terkait pengoperasian“.
Kap pelindung untuk menggerinda
Pasangkan kap pelindung 7 pada
poros kerja. Cocokkan kedudukan
dari kap pelindung 7 dengan
pekerjaan yang akan dilakukan.
Kuncikan kap pelindung 7 dengan
cara mengencangkan baut
pengunci 8 dengan menggunakan
kunci kombi 4.
Setelkan kap pelindung 7 sedemikian, sehingga bunga
api tidak bisa memancar ke arah orang yang
menggunakan perkakas.
Perhatikan: Nok penempatan pada kap pelindung 7
menjamin bahwa hanya kap pelindung yang cocok untuk tipe
perkakas listrik yang bisa dipasangkan.
Kap pelindung untuk memotong
Pada waktu memotong dengan mata gerinda,
pasangkan selalu kap pelindung untuk memotong 13.
Pada waktu memotong bahan batu-batuan,
sediakanlah selalu penghisapan debu yang memadai.
Kap pelindung untuk memotong 13 dipasangkan seperti
memasangkan kap pelindung untuk menggerinda 7.
Kap penghisap untuk memotong dengan mistar jarak
Kap penghisap untuk memotong dengan mistar jarak 20
dipasangkan seperti memasangkan kap pelindung untuk
mengerinda 7.
Gagang tambahan
Gunakanlah perkakas listrik hanya dengan gagang
tambahan 5.
Pasangkan gagang tambahan 5 di sebelah kanan atau kiri dari
kepala mesin, tergantung dari pekerjaan yang dilakukan.
Pelindung tangan
Untuk pekerjaan dengan menggunakan piringan karet
16 atau mangkok sikat kawat/piringan sikat/piringan
dengan ampelas yang berlapis-lapis, pasangkan selalu
pelindung tangan 15.
Pasangkan pelindung tangan 15 bersama dengan gagang
tambahan 5.
Memasang alat kerja-alat kerja
Sebelum mulai dengan pekerjaan pada perkakas
listrik, tariklah steker dari stopkontak.
Janganlah memegang mata gerinda dan mata mata
potong, jika masih belum menjadi dingin. Piringan-
piringan ini menjadi sangat panas selama penggunaannya.
Bersihkan dahulu poros kerja 6 dan semua bagian-bagian
yang akan dipasangkan.
Untuk memasang dan melepaskan alat kerja-alat kerja, tekan
tombol penahan poros kerja 1 untuk menahan poros kerja.
Tombol penahan poros kerja hanya boleh digerakkan
jika poros kerja tidak berputar. Jika tidak demikian,
perkakas listrik bisa menjadi rusak.
Mata gerinda/mata potong
Perhatikanlah ukuran dari alat kerja-alat kerja. Diameter
lubang harus pas persis pada flens untuk poros kerja.
Janganlah menggunakan adapter atau penyambung.
Jika digunakan mata potong intan, perhatikanlah bahwa
tanda panah arah putaran pada mata potong intan dan arah
putaran perkakas listrik (lihat tanda panah arah putaran pada
kepala mesin) adalah cocok.
Urutan pemasangannya terlihat pada halaman bergambar.
Untuk mengencangkan mata gerinda/mata potong, ulirkan
mur untuk poros kerja 11 dan mantapkannya dengan
menggunakan kunci kombi 4.
Setelah memasang alat kerja-alat kerja dan sebelum
menghidupkan perkakas, periksalah apakah alat kerja-
alat kerja sudah dipasangkan dengan betul dan dapat
berputar secara bebas. Perhatikanlah supaya alat
kerja tidak menyinggung kap pelindung atau bagian-
bagian lainnya.
Piringan dengan ampelas yang berlapis-lapis
Untuk pekerjaan dengan piringan dengan ampelas
yang berlapis-lapis, pasangkan selalu pelindung
tangan 15.
Piringan karet
Untuk pekerjaan dengan piringan karet 16, pasangkan
selalu pelindung tangan 15.
Urutan pemasangannya terlihat pada halaman bergambar.
Ulirkan mur untuk poros kerja 18 dan mantapkannya dengan
menggunakan kunci kombi 4.
Mangkok sikat kawat/piringan sikat
Untuk pekerjaan dengan mangkok sikat kawat atau
piringan sikat, pasangkan selalu pelindung tangan 15.
Urutan pemasangannya terlihat pada halaman bergambar.
Mangkok sikat kawat/piringan sikat harus dipasangkan
sedemikian rupa pada poros kerja, sehingga uliran pada
poros kerja masuk habis padanya dan alat kerja terkena pada
flens untuk poros kerja. Kencangkan mangkok sikat kawat/
piringan sikat dengan kunci pas.

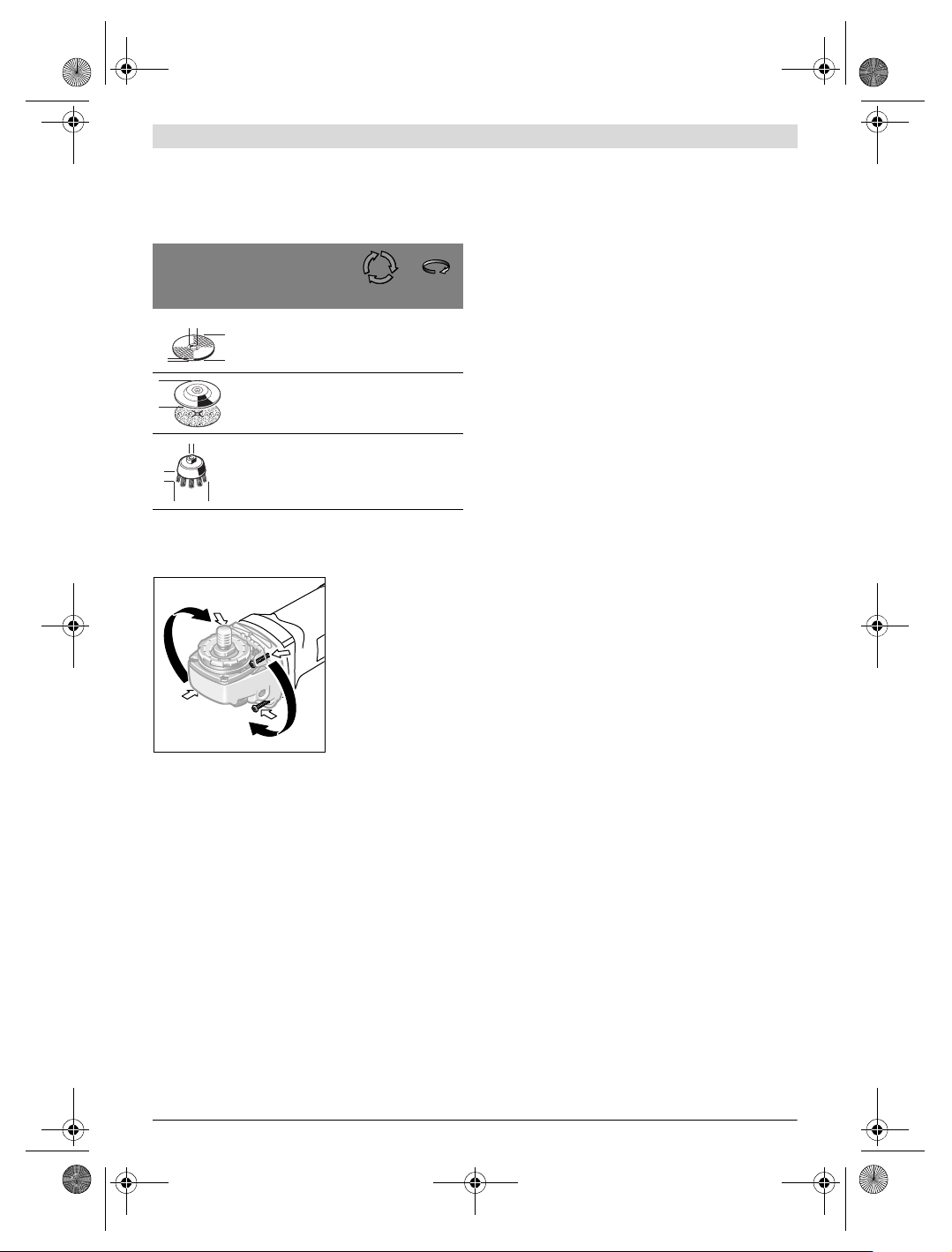

Alat kerja-alat kerja yang diizinkan
pemakaiannya
Anda bisa menggunakan semua alat kerja-alat kerja yang
disebutkan di dalam petunjuk-petunjuk untuk penggunaan ini.
Kecepatan putaran yang diizinkan [min
-1
] atau kecepatan
lingkar [m/s] dari alat kerja-alat kerja yang digunakan paling
OBJ_BUCH-1556-005.book Page 64 Wednesday, July 20, 2016 11:23 AM
Bahasa Indonesia | 65
Bosch Power Tools 1 609 92A 1WG | (20.7.16)
sedikit harus mencapai angka-angka yang tertera di dalam
tabel di bawah ini.
Karena itu perhatikanlah selalu kecepatan putaran atau
kecepatan lingkar yang diizinkan yang tercantum pada label
alat kerja.
Memutar kepala mesin
Sebelum mulai dengan pekerjaan pada perkakas
listrik, tariklah steker dari stopkontak.
Kepala mesin dapat
diputarkan dalam
langkah masing-masing
sebesar 90°. Dengan
demikian untuk berbagai
pekerjaan yang khusus,
tombol untuk
menghidupkan dan
mematikan mesin bisa
diganti kedudukannya ke
kedudukan yang lebih
cocok, misalnya untuk
memotong dengan kap penghisap dengan mistar jarak 20
atau untuk orang kidal.
Ulirkan ke 4 baut sampai ke luar sama sekali. Putarkan kepala
mesin secara hati-hati ke kedudukan yang diperlukan, tanpa
melepaskannya dari rumah motor. Kencangkan kembali ke
4 baut.
Penghisapan debu/serbuk
Debu dari bahan-bahan seperti misalnya cat yang
mengandung timbel (timah hitam), beberapa jenis kayu,
bahan mineral dan logam bisa berbahaya bagi kesehatan.
Menyentuh atau menghirup debu-debu ini bisa
mengakibatkan reaksi alergi dan/atau penyakit saluran
pernafasan dari orang yang menggunakan mesin atau
orang yang berada di dekatnya.
Beberapa debu tertentu seperti misalnya debu kayu pohon
quercus atau pohon fagus silvatica dianggap bisa
mengakibatkan penyakit kanker, terutama dalam
campuran dengan bahan-bahan tambahan untuk
pengolahan kayu (kromat, obat pengawet kayu). Bahan-
bahan yang mengandung asbes hanya boleh dikerjakan
oleh orang-orang yang ahli.
– Gunakanlah hanya penghisap debu yang cocok untuk
menghisap bahan yang dikerjakan.
– Perhatikanlah supaya ada pertukaran udara di tempat
kerja.
– Kami anjurkan supaya Anda memakai kedok anti debu
dengan saringan (filter) kelas P2.
Taatilah peraturan-peraturan untuk bahan-bahan yang
dikerjakan yang berlaku di negara Anda.
Hindarkan debu yang banyak terkumpul di tempat
kerja. Debu dapat menyulut dengan mudahnya.
Penggunaan
Cara penggunaan
Perhatikan tegangan jaringan listrik! Tegangan
jaringan listrik harus sesuai dengan tegangan listrik
yang tercantum pada label tipe perkakas listrik.
Pegangkan perkakas listrik hanya pada pegangan yang
terisolir 22 dan gagang tambahan 5. Alat kerja yang
digunakan dapat terkena pada saluran listrik yang
tidak terlihat atau kabelnya sendiri. Kontak dengan
kabel yang bertegangan dapat mengakibatkan bagian-
bagian logam dari perkakas listrik juga bertegangan dan
lalu mengakibatkan kontak listrik.
Pada penggunaan perkakas listrik dengan pembangkit listrik
yang tidak tetap (generator), yang tidak mempunyai
cadangan daya yang cukup atau tidak mempunyai pengatur
tegangan dengan penambahan arus listrik pada awalan start
yang cocok, pada waktu perkakas listrik dihidupkan, daya
bisa berkurang atau perkakas listrik tidak jalan seperti
semestinya.
Perhatikanlah supaya pembangkit listrik yang Anda gunakan
adalah cocok, terutama dalam hal tegangan dan frekuensi
jaringan.
Menghidupkan/mematikan
Untuk menghidupkan perkakas listrik, geserkan dahulu
pengunci penghidupan kembali 3 ke belakang dan setelah itu
tekan tombol untuk menghidupkan dan mematikan 2 dan
tahan tekanannya.
Untuk mematikan perkakas listrik, lepaskan tombol untuk
menghidupkan dan mematikan 2.
Periksalah dahulu alat kerja-alat kerja sebelum
menggunakannya. Alat kerja harus dipasangkan
secara betul dan harus bisa berputar secara bebas.
Lakukan uji coba selama paling sedikit 1 menit tanpa
pembebanan. Janganlah menggunakan alat kerja-alat
kerja yang rusak, sembul atau yang menyebabkan
getaran. Alat kerja-alat kerja yang rusak bisa pecah dan
menyebabkan terjadinya luka-luka.
Petunjuk-petunjuk untuk pemakaian
Sebelum mulai dengan pekerjaan pada perkakas
listrik, tariklah steker dari stopkontak.
maks.
[mm]
[mm]
D b d [min
-1
] [m/s]
100
115
6
6
16
22
11000
11000
80
80
100
115
–
–
–
–
11000
11000
80
80
70
70
30
30
M10
M14
11000
11000
45
45
b
d
D
D
D
b
d
OBJ_BUCH-1556-005.book Page 65 Wednesday, July 20, 2016 11:23 AM
