Ti ế ng Vi ệ t | 73 Bosch Power Tools 1 609 92A 1 WG | (20.7 .16) c ủ a máy ph ả i cùng chi ề u (xem ph ầ n m ũ i tên ch ỉ chi ề u quay in d ậ p trên đầ u máy). Xem trang hình ả nh để bi ế t các b ướ c l ắ p ráp. Để b ắ …
72 | Tiếng Việt
1 609 92A 1WG | (20.7.16) Bosch Power Tools
Sự lắp vào
Lắp Các Bộ Phận Bảo Vệ vào
Trước khi tiến hành bất cứ việc gì trên máy,
kéo phích cắm điện nguồn ra.
Ghi Chú: Trong quá trình vận hành mà sau đó dĩa bị
vỡ hay các chi tiết dùng lắp ráp nằm trên chắn bảo
vệ/dụng cụ điện bị hỏng, máy phải được mang đến
ngay đại lý phục vụ hàng sau khi bán để bảo trì, sửa
chữa (để biết địa chỉ liên hệ, xin xem Phần “Dịch Vụ
Sau Khi Bán và Dịch Vụ
Ứng Dụng”).

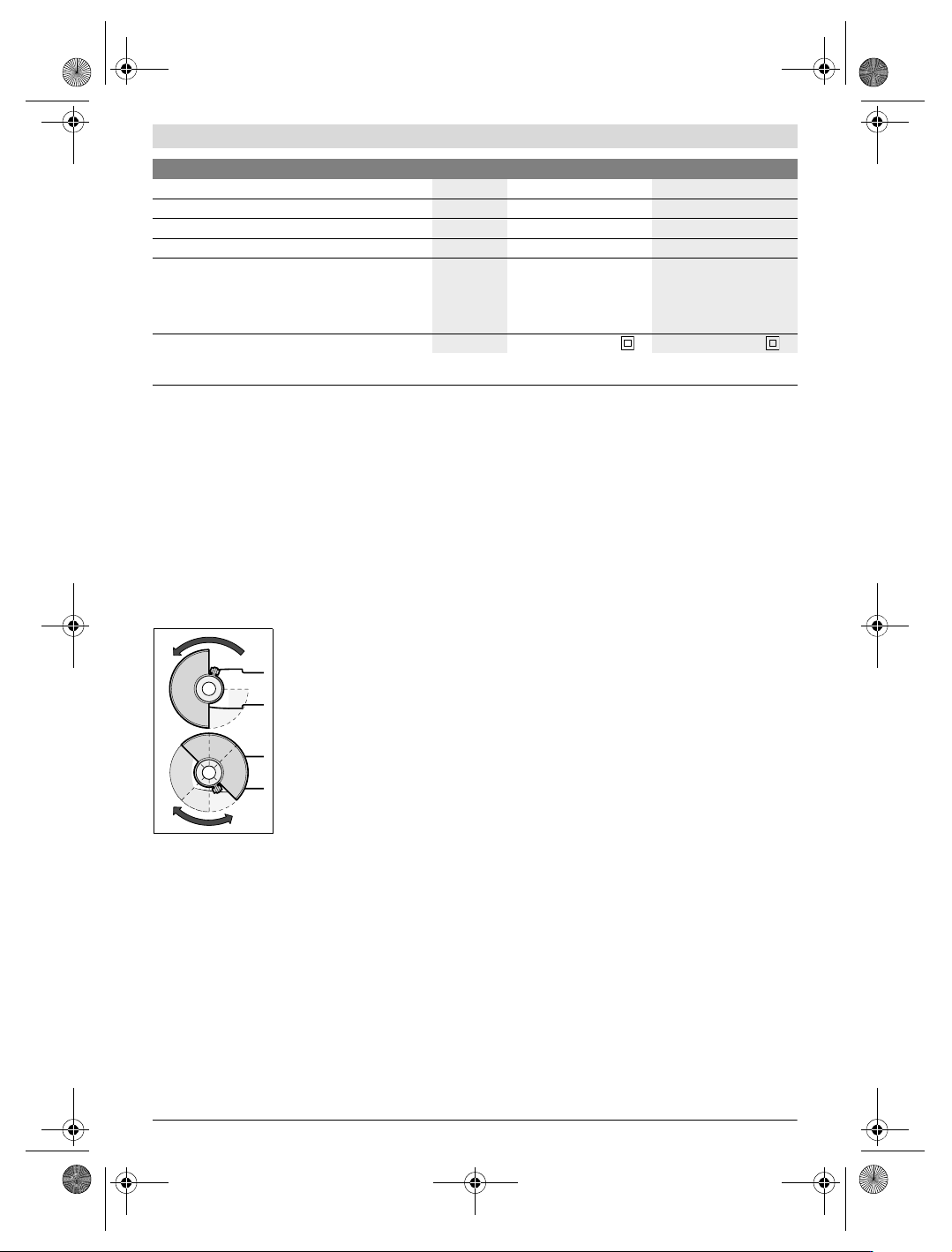

Chắn Bảo Vệ Dùng Để Chà Nhám
Lắp chắn bảo vệ 7 lên trên
vòng cổ trục. Chỉnh đặt vị trí
của chắn bảo vệ 7 phù hợp với
yêu cầu của công đoạn gia
công. Khóa chắn bảo vệ 7
bằng cách siết chặt vít khóa
chắn 8 bằng chìa vặn kết hợp
4.
Chỉnh đặt chắn bảo v
ệ 7 theo cách này ngăn
được tia lửa bắn về hướng về người vận hành
máy.
Ghi chú: Chữ số mã hóa trên chắn bảo vệ 7 bảo
đảm rằng chỉ có chắn bảo vệ đúng với loại máy mới
có thể lắp vào được.
Chắn Bảo Vệ Dùng Để Cắt
Khi cắt bằng chất liệu mài nén kết, luôn luôn
sử dụng chắn bảo vệ để
cắt 13.
Tạo đủ hiệu quả cho việc hút bụi khi cắt đá.
Chắn bảo vệ dùng để cắt 13 được lắp vào giống như
cách lắp chắn bảo vệ dùng để chà nhám 7.
Dưỡng Cắt có Chắn Bảo Vệ dành cho việc Hút
Bụi
Dưỡng cắt có chắn bảo vệ dành cho việc hút bụi 20
được lắp vào giống như cách gắn chắ
n bảo vệ dành
cho gia công mài 7.
Tay nắm phụ
Chỉ vận hành máy của bạn khi đã gắn tay nắm
phụ 5.
Vặn tay nắm phụ vào 5 vào trên bên phải hay trái
đầu máy tùy theo cách thức thao tác.
Chắn Bảo Vệ Tay
Dùng cho việc vận hành với dĩa chà cao su 16
hay với bàn chải kim loại/bàn chải dĩa/dĩa chà
gấp nếp, luôn luôn gắn chắn bảo vệ tay vào 15.
Chắn bảo vệ tay
15 được bắt chặt cùng với tay nắm
phụ 5.
Lắp Dụng Cụ Mài
Trước khi tiến hành bất cứ việc gì trên máy,
kéo phích cắm điện nguồn ra.
Không được chạm vào dĩa mài hay dĩa cắt
trước khi các dĩa này đã nguội. Dĩa có thể trở
nên rất nóng trong lúc hoạt động.
Làm sạch trục máy mài 6 và tất cả bộ phận sắp được
lắp vào.
Để cặp chặt hay tháo lỏng dụng cụ mài, khóa trục
máy mài bằng nút khóa trục 1.
Ch
ỉ cho nút khóa trục hoạt động khi trục máy
mài đã đứng yên. Nếu không, máy có thể bị làm
hỏng.
Dĩa Mài/Cắt
Hãy lưu ý đến kích cỡ của dụng cụ mài. Đường kích
của lổ lắp dụng cụ phải vừa khít với bích lắp dụng cụ
mà không có khe hở. Không được sử dụng bộ phận
thu nhỏ hay bộ phận tiếp hợp.
Khi sử dụng dĩa cắt h
ạt kim cương, hãy lưu ý mũi tên
chỉ chiều quay trên dĩa cắt kim cương và chiều quay
Tốc độ danh định
v/p 11000 11000
Đường kính dĩa mài, tối đa.
mm 100 115
Đường ren của trục máy mài
M 10 M 14
Chiều dài ren (tối đa) của trục máy mài
mm 17 17
Trọng lượng theo Qui trình EPTA-Procedure
01:2014 (chuẩn EPTA 01:2014)
– cùng với tay nắm giảm chấn phụ
– cùng với tay nắm tiêu chuẩn phụ
kg
kg
2,0
1,9
2,0
1,9
Cấp độ bảo vệ
/II /II
Máy mài dạng góc GWS 8-100 Z GWS 8-115 Z
Các giá trị đã cho có hiệu lực cho điện thế danh định [U] 230 V. Đối với điện thế thấp hơn và các loại máy dành riêng cho một
số quốc gia, các giá trị này có thể thay đổi.
OBJ_BUCH-1556-005.book Page 72 Wednesday, July 20, 2016 11:23 AM
Tiếng Việt | 73
Bosch Power Tools 1 609 92A 1WG | (20.7.16)
của máy phải cùng chiều (xem phần mũi tên chỉ
chiều quay in dập trên đầu máy).
Xem trang hình ảnh để biết các bước lắp ráp.
Để bắt chặt dĩa mài/cắt, vặn đai ốc chặn 11 vào và
siết chặt đai ốc lại bằng chìa vặn kết hợp 4.
Sau khi lắp dụng cụ mài và trước khi mở máy,
kiểm tra xem dụng cụ mài có lắp vào đúng
cách không và có thể quay tự do không. Đả
m
bảo dụng cụ mài không chạm vào chắn bảo vệ
hay các bộ phận khác.
Dĩa chà gấp nếp
Để vận hành với dĩa chà gấp nếp, luôn luôn
gắn chắn bảo vệ tay 15 vào.
Dĩa Chà Cao Su
Để vận hành với dĩa chà đế cao su 16, luôn
luôn gắn chắn bảo vệ tay 15 vào.
Xem trang hình ảnh để biết các bước lắp ráp.
Vặn đai ốc tròn 18 vào và siết ch
ặt đai ốc lại bằng
chìa vặn kết hợp 4.
Bàn Chải kim loại/Bàn Chải Dĩa
Để vận hành với bàn chải kim loại/bàn chải dĩa,
luôn luôn gắn chắn bảo vệ tay 15 vào.
Xem trang hình ảnh để biết các bước lắp ráp.
Bàn chải kim loại/bàn chải dĩa phải vặn được hết vào
tận vòng ren cuối của trục máy mài cho đến khi nằm
chắc sát vào bích lắp củ
a trục máy mài. Siết chặt
bàn chải kim loại/bàn chải dĩa lại bằng khóa mở
miệng hai chấu.
Các Dụng Cụ Mài Được Chấp Nhận
Tất cả các dụng cụ mài được đề cập trong các trang
hướng dẫn sử dụng đều có thể sử dụng.
Tốc độ cho phép [v/p] hay tốc độ quay của chu vi
vòng tròn [mét/giây] của dụng cụ mài sử dụng ít nhất
phải phù hợp với tiêu chuẩn đã cho trong biểu mẫu.
Vì vậy, phải lưu ý đến giới hạn được phép quay/tốc
độ của chu vi vòng tròn ghi trên nhãn của dụng cụ
mài.

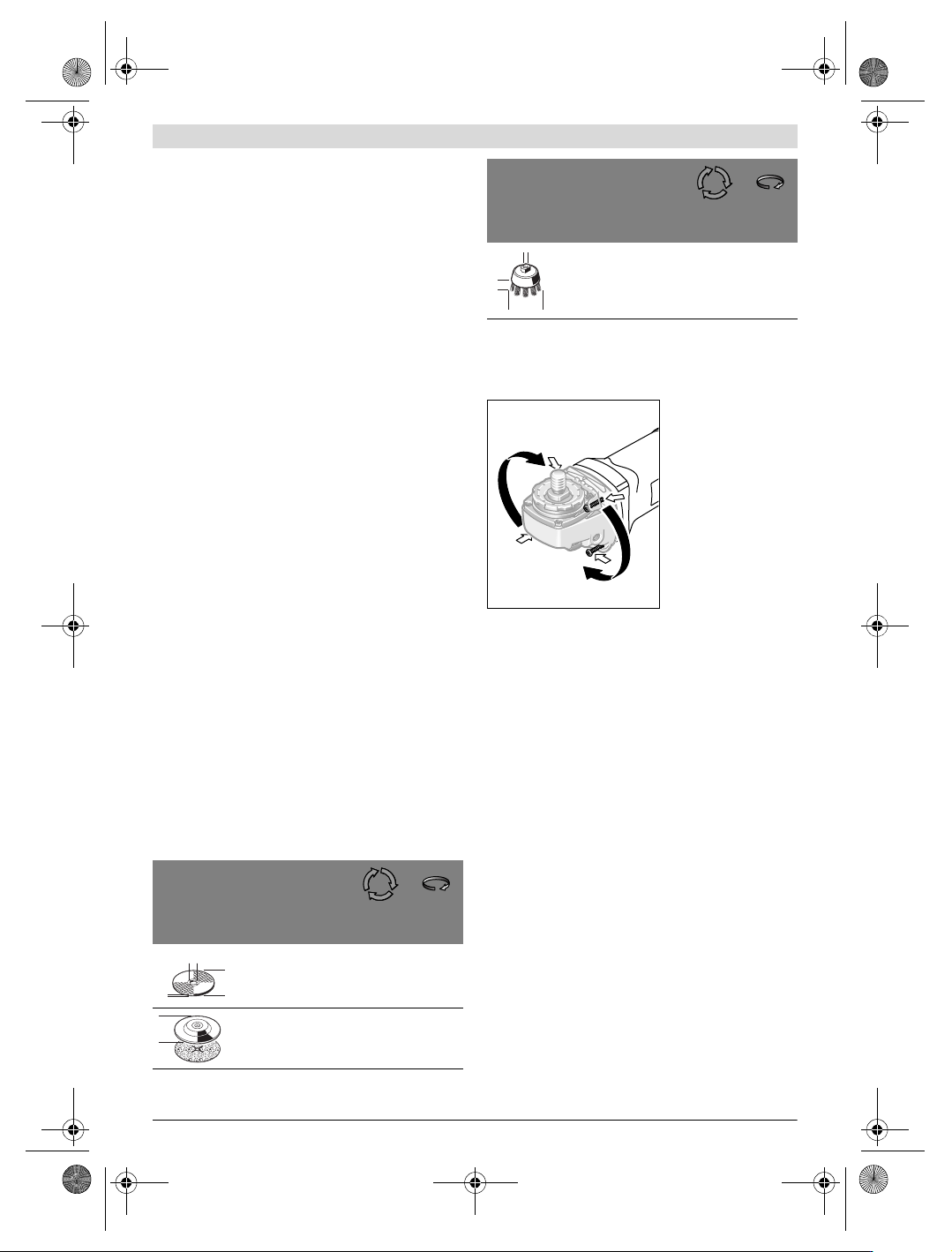

Xoay Đầu Máy
Trước khi tiến hành bất cứ việc gì trên máy,
kéo phích cắm điện nguồn ra.
Đầu máy có thể xoay
được đối với vỏ máy
ở vào 90°nấc. Bằng
cách này, công tắc
Tắt/Mở có thể mang
lại vị trí thuận lợi hơn
đối với các tình
huống gia công đặt
biệt, vd., gia công cắt
có sử dụng dưỡng cắt
có chắn bảo vệ việc
hút bụi 20 hay cho
người thuậ
n tay trái.
Tháo hết cả bốn vít ra. Xoay đầu máy thật cẩn thận,
mà không để rời ra khỏi vỏ máy, về vị trí mới. Bắt
vít vào và siết chặt cả bốn vít lại lần nữa.
Hút Dăm/Bụi
Mạt bụi từ các vật liệu được sơn phủ ngoài có
chứa chì trên một số loại gỗ, khoáng vật và kim
loại có thể gây nguy hại đến sức khoẻ con người.
Đụng chạm hay hít thở các bụi này có thể làm
người sử dụng hay đứng gần bị dị ứng và/hoặc
gây nhiễm trùng hệ hô hấp.
Một số mạt bụi cụ thể, ví dụ như bụi g
ỗ sồi hay
đấu, được xem là chất gây ung thư, đặc biệt là có
liên quan đến các chất phụ gia dùng xử lý gỗ (chất
cromat, chất bảo quản gỗ). Có thể chỉ nên để thợ
chuyên môn gia công các loại vật liệu có chứa
amiăng.
– Cách xa ở mức có thể được, sử dụng hệ thống
hút thích hợp cho loại vật liệu.
– Tạo không khí thông thoáng nơi làm việc.
– Khuyến nghị nên mang mặt n
ạ phòng độc có bộ
lọc cấp P2.
Tuân thủ các qui định của quốc gia bạn liên quan
đến loại vật liệu gia công.
Tránh không để rác tích tụ tại nơi làm việc. Rác
có thể dễ dàng bắt lửa.
tối đa.
[mm]
[mm]
D b d [v/p]
[mét/
giây]
100
115
6
6
16
22
11000
11000
80
80
100
115
–
–
–
–
11000
11000
80
80
b
d
D
D
70
70
30
30
M10
M14
11000
11000
45
45
tối đa.
[mm]
[mm]
D b d [v/p]
[mét/
giây]
D
b
d
OBJ_BUCH-1556-005.book Page 73 Wednesday, July 20, 2016 11:23 AM
74 | Tiếng Việt
1 609 92A 1WG | (20.7.16) Bosch Power Tools
Vận Hành
Bắt Đầu Vận Hành
Tuân thủ theo đúng điện thế! Điện thế nguồn
phải đúng với điện thế đã ghi rõ trên nhãn
máy.
Chỉ nắm dụng cụ điện nơi có bề mặt cách điện
22 và tay nắm phụ 5. Các phụ kiện có thể chạm
vào dây điện bị đặt khuất hay chính dây máy.
Phụ kiện tiếp xúc với dây “có điện” có thể
làm cho
các bộ phận để trần “có điện” và giựt người sử
dụng máy.
Khi vận hành máy có nguồn cấp điện từ máy phát
điện cơ động, loại máy không có đủ điện dung duy trì
hoặc không được trang bị bộ phận kiểm soát điện
thế, có phần khuyếch đại dòng điện khởi động thích
hợp, không đạt hiệu suất hay có thể xảy ra những
dấu hiệu bất thường khi mở máy.
Xin vui lòng xem xét sự thích hợp của máy phát điện
đang được sử dụng, đặt biệt đối với nguồn điện thế
cung cấp và tần số.
Bật Mở và Tắt
Đề khởi động máy, trước hết đẩy nút khóa chặn 3
về phía sau vàsau đó, nhấn công tắc Tắt/Mở 2 vào
và giữ nhấ
n công tắc.
Đề tắt máy, nhả công tắc Tắt/Mở 2 ra.
Kiểm tra các dụng cụ mài trước khi sử dụng.
Dụng cụ mài phải được lắp vào đúng cách và
có thể chuyển động tự do. Tiến hành chạy thử
máy không tải ít nhất là một phút. Không được
sử dụng dụng cụ mài bị hỏng, chạy lệch tâm
hay bị rung lắc. Dụng cụ mài bị hỏng có thể
vỡ
tung và gây thương tích.
Hướng Dẫn Sử Dụng
Trước khi tiến hành bất cứ việc gì trên máy,
kéo phích cắm điện nguồn ra.
Vận dụng sự thận trọng khi cắt rãnh vào các
vách tường có cấu trúc phức hợp; xem Phần
“Thông Tin Về Cấu Trúc”.
Kẹp chặt vật gia công nếu vật đó không cố
định được do sức nặng của chính nó.
Không được bắt máy làm việc quá sức đến
mức máy bị liệt.
Sau khi để dụ
ng cụ điện hoạt động với cường
độ cao, tiếp tục cho máy chạy không tải vài
phút để làm nguội dụng cụ cắt/mài xuống.
Không được chạm vào dĩa mài hay dĩa cắt
trước khi các dĩa này đã nguội. Dĩa có thể trở
nên rất nóng trong lúc hoạt động.
Không được sử dụng dụng cụ điện cùng
chung với giá cắt.
Chà Nhám Thô
Không bao giờ được s
ử dụng dĩa cắt đề chà
thô.
Hiệu quả chà thô tốt nhất đạt được là khi ta chỉnh đặt
máy ở góc từ 30° đến 40°. Di chuyển máy qua lại
với lực áp máy vừa phải. Với cách thức này, vật gia
công không bị quá nóng, không làm bạc màu và
không tạo các rãnh xước.
Dĩa chà gấp nếp
Với dĩa chà gấp nếp (phụ kiện), ta có thể gia công vật
liệu có bề mặt cong và nghiêng.
Dĩa chà gấp nế
p có tuổi thọ tương đối cao hơn đáng
kể, độ ồn thấp và nhiệt độ chà thấp hơn so với dĩa
chà thông thường.
Cắt Kim Loại
Khi cắt bằng chất liệu mài nén kết, luôn luôn
sử dụng chắn bảo vệ để cắt 13.
Khi cắt, gia công với mức độ vừa phải, thuận theo
loại vật liệu đang cắt mà gia công cho thích hợp.
Không đượ
c tạo áp lực lên dĩa cắt, không làm máy bị
nghiêng hay dao động.
Không được làm giảm tốc độ đang quay của dĩa
xuống bằng cách tạo lực hảm lên một bên mặt hông
dĩa.

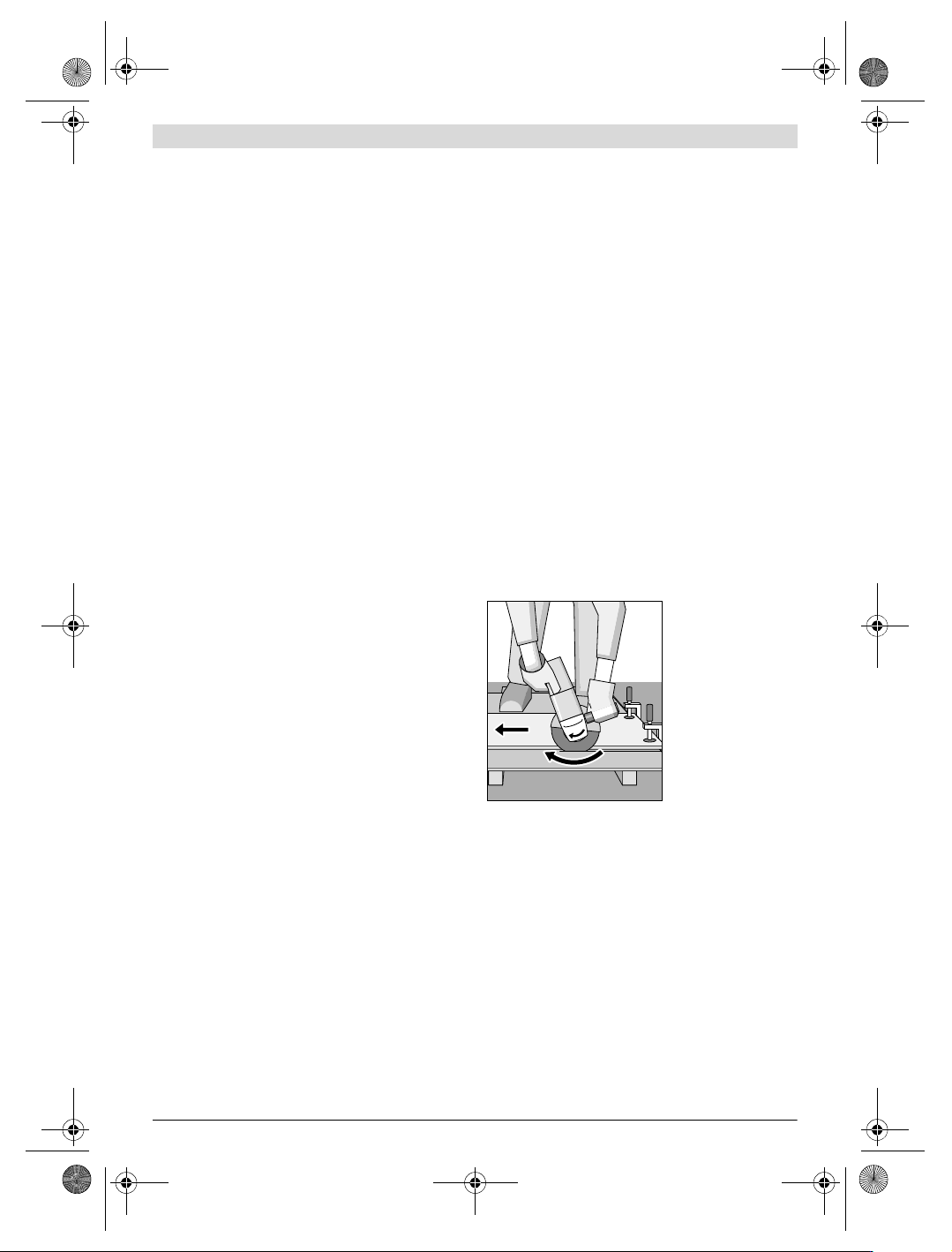

Máy luôn luôn phải
được vận hành theo
chuyển động mài ở
tư thế thẳng đứng.
Nếu không như vậy,
có sẵn nguy cơ bị
đẩy mà không điều
khiển được máy ra
khỏi mạ
ch cắt.
Khi cắt một thanh vật liệu có mặt nghiêng và góc
vuông, tốt nhất là bắt đầu tại điểm có thiết diện nhỏ
nhất.
Cắt Đá
Tạo đủ hiệu quả cho việc hút bụi khi cắt đá.
Hãy mang mặt nạ chống bụi.
Máy có thể chỉ được sử dụng để cắt/mài khô.
Để cắt đá, cách tốt nhất là sử dụng d
ĩa cắt kim
cương.
Khi sử dụng dưỡng cắt có chắn bảo vệ dành cho việc
hút bụi 20, máy hút bụi phải thích hợp cho việc hút
bụi nề xây dựng. Hãng Bosch có máy hút bụi thích
hợp cho công việc này.
