2 Übersicht über die Ersatzteile 2.1 HCSII Kopfeinheit Serviceanleitung SIPLACE Head Care Station II 11/2019 11 2 Übersicht über die Ersatzteile 2.1 HCSII Kopfeinheit Ersatzteile - Rückseite - Teil 1 Abb.2: Ersatzteil…

1 Einführung

1.4 Abkürzungen

10 Serviceanleitung SIPLACE Head Care Station II 11/2019

2 Übersicht über die Ersatzteile

2.1 HCSII Kopfeinheit

Serviceanleitung SIPLACE Head Care Station II 11/2019 11

2 Übersicht über die Ersatzteile

2.1 HCSII Kopfeinheit

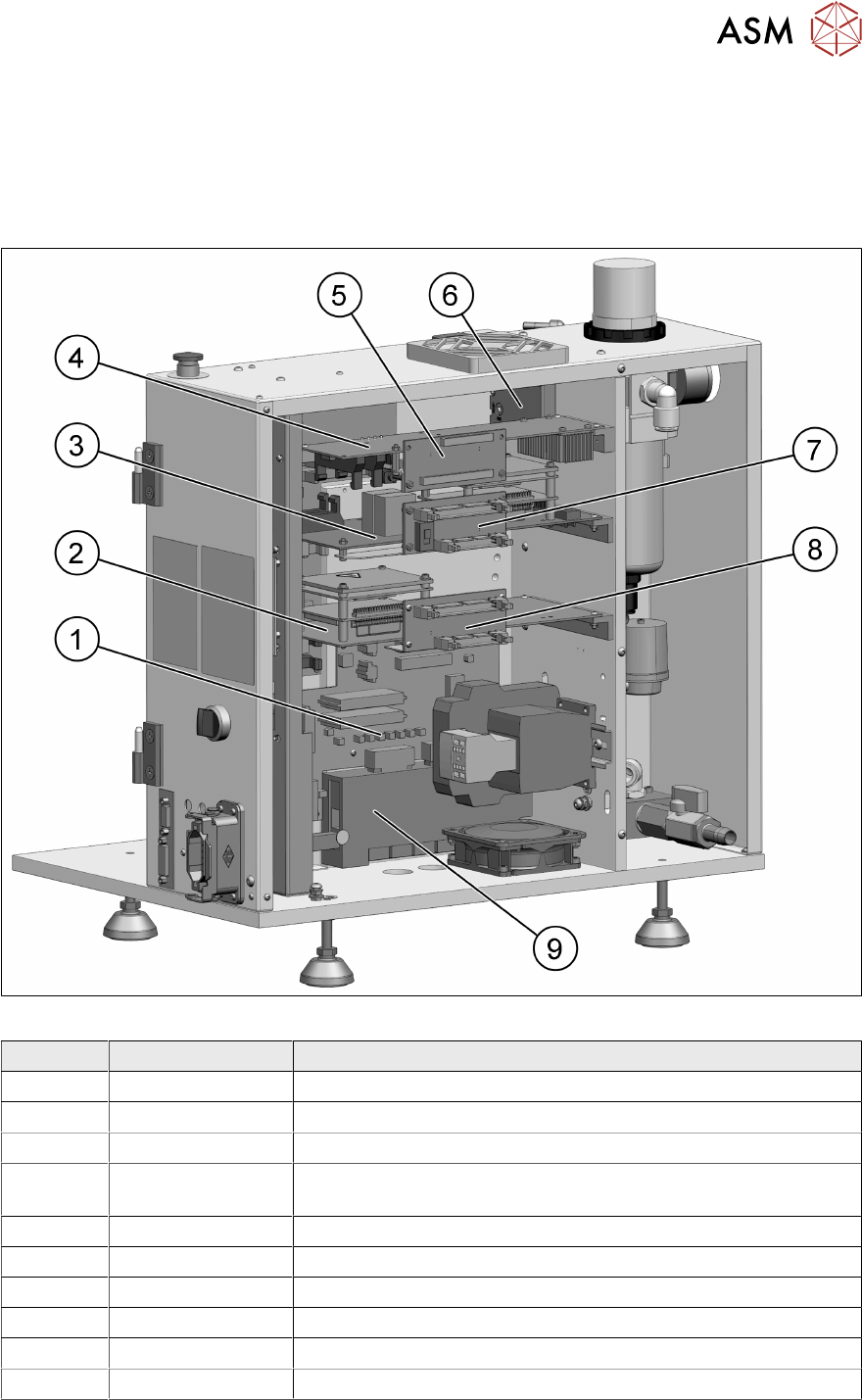

Ersatzteile - Rückseite - Teil 1

Abb.2: Ersatzteile - Rückseite - Teil 1

Pos. Artikelnummer Beschreibung

1 03149124-xx Headcare-Schnittstelle HCS II v2.3

2 03158916‑xx LP-Basisadapter Twin-HCS2.3

3 03158917‑xx LP-Basisadapter C&P-HCS2.3

2, 3 03090990-xx vollständig kompatible MHCU

(Basisadapter Twin / C&P)

4 03055072-xx Modulkopf-Schnittstelle C700B

5 03087842-xx Leiterplattenadapter LP C700B-HCSII

6 03152714-xx Sicherheits-Türschalter HCS2.3

7 03087843-xx Leiterplattenadapter LP CPP/CP20-HCSII

8 03087844-xx Leiterplattenadapter LP Twin-HCSII

9 03085251-xx LabJack UE9

2 Übersicht über die Ersatzteile

2.1 HCSII Kopfeinheit

12 Serviceanleitung SIPLACE Head Care Station II 11/2019

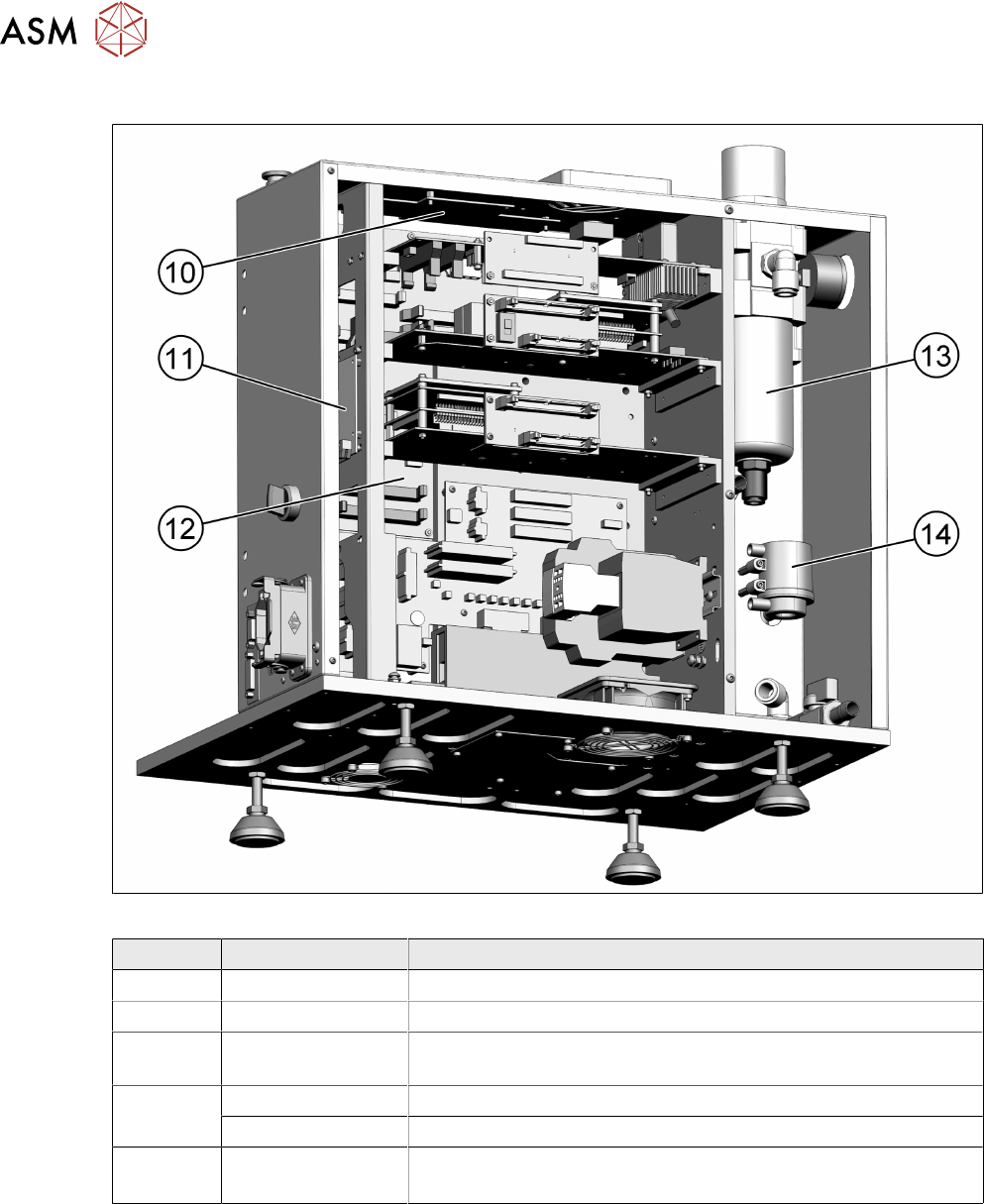

Ersatzteile - Rückseite - Teil 2

Abb.3: Ersatzteile - Rückseite - Teil 2

Pos. Artikelnummer Beschreibung

10 03067289-xx Vision Board Spread Spectrum HCU kpl.

11 03050555-xx Vision Hotlink Adapter VHA

12 03085198-xx Leiterplattenadapter-Kopfschnittstelle C700B (von der Rück-

seite)

13 03079075-xx Druckluftfilter

Filterelement AF40P-060S für Druckluft

14 03018635-xx

03003717-xx

Kühlluftfilterelement

Filterelement x 1
