2 Übersicht über die Ersatzteile
2.2 Steuerrechner HCS II
14 Serviceanleitung SIPLACE Head Care Station II 11/2019
2.2 Steuerrechner HCS II
Ersatzteile - Steuerrechner

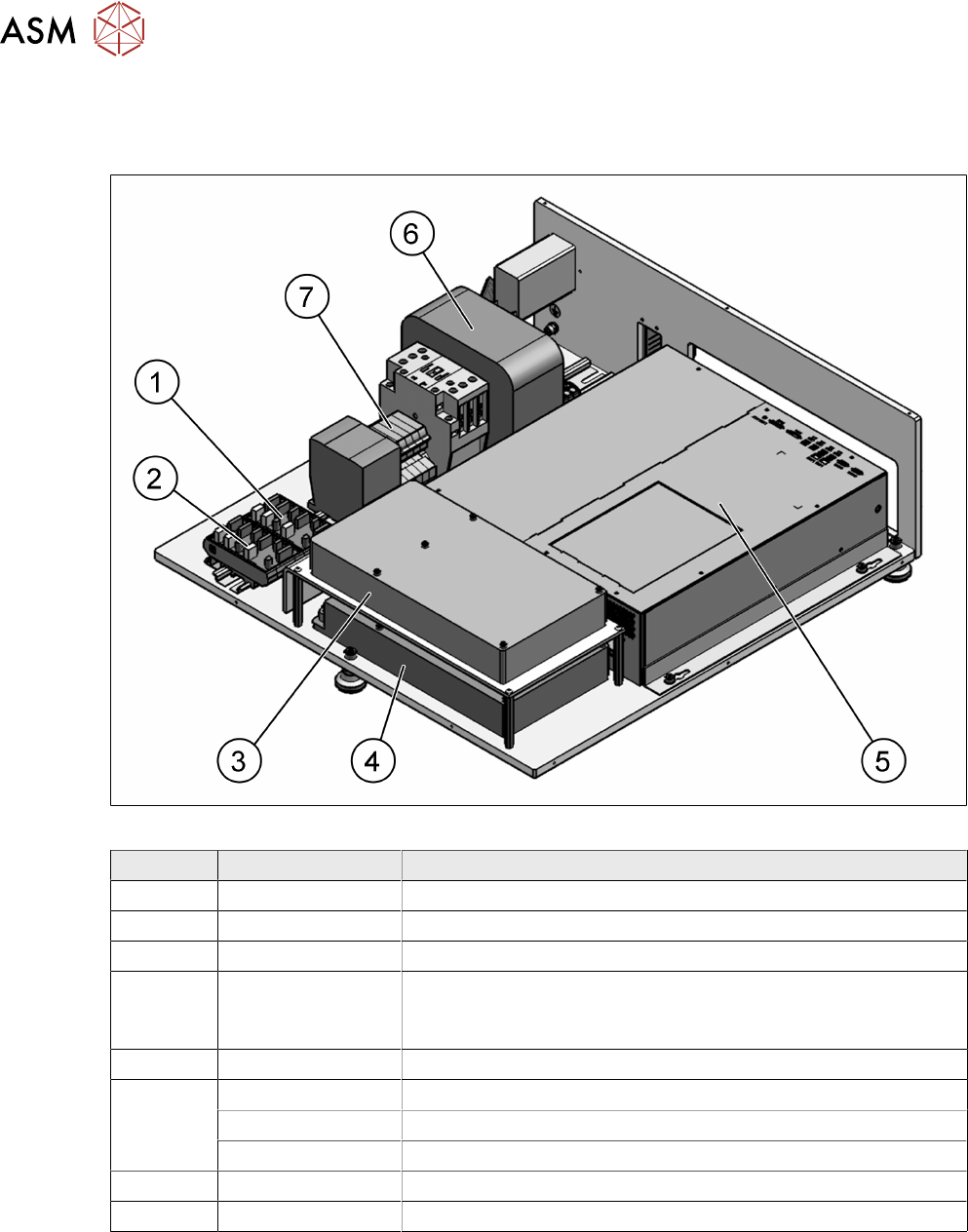

Abb.5: Ersatzteile - Steuerrechner
Pos. Artikelnummer Beschreibung
1, 2 03090149-xx LP-Leistungsanpassung HCS II kpl. (LP1)
3 03147077-xx AC/DC-Wandler FlatPAC 2 x 40VDC 400W (PS3)
4 03079126-xx AC/DC-Wandler FlatPAC 150VDC 400W (PS4)
5 03120423-xx BoxPC ABP402-A CPU1020E 2xPCI SSD (iBase)
(Ersetzt: Steuerrechner BoxPC 627B kpl. [03055280-xx], Steu-
errechner BoxPC 627C [03094731-xx])
6 03087898-xx AC/DC-Wandler QS10.241 24VDC 10A 240W (PS1)
7 03037590-xx Sicherungsklemme max. 10A Typ 281-611
03010624-xx F1: Feinsicherung 5x20 / T 1,0A / Keramik
03133256-xx F2, F3, F4, F5: Sicherung 5x20mm T 6,3A 400VDC
In BoxPC 03079973-xx CAN-Karte COM168V2-PCI
In BoxPC 03052135-xx Hotlink-Schnittstelle PCI A24 K01 (Ansicht)
Sehen Sie dazu auch...
2 5 "Servicearbeiten – Steuerrechner HCSII" [}51]
2 Übersicht über die Ersatzteile
2.3 Kabel
Serviceanleitung SIPLACE Head Care Station II 11/2019 15
2.3 Kabel
Kabel - Kopfeinheit

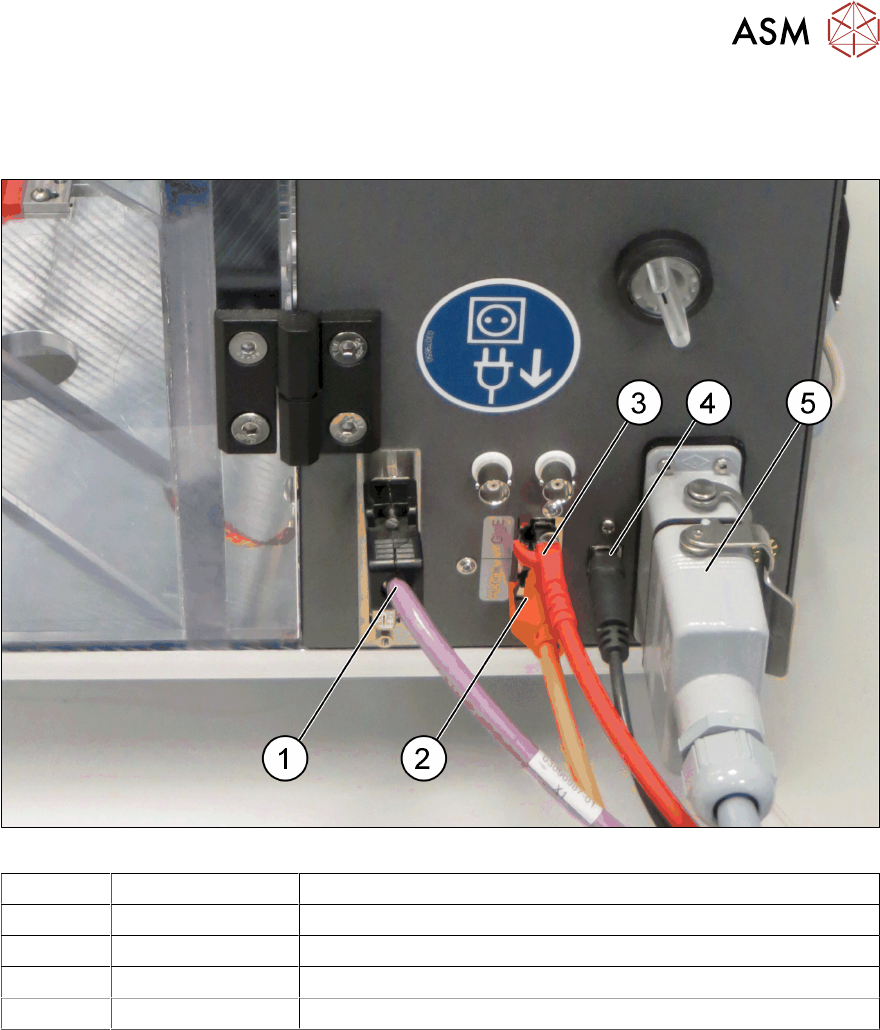

Abb.6: HCSII Kopfeinheit - Kabel
1 03159108-xx CAN-Bus-Kabel
2 03148066-xx Hotlink-Kabel
3 03148067-xx GigE-Kabel
4 03148065-xx USB-Kabel
5 03152929-xx Verbindungskabel HCS
2 Übersicht über die Ersatzteile
2.3 Kabel
16 Serviceanleitung SIPLACE Head Care Station II 11/2019
Kabel - Steuerrechner

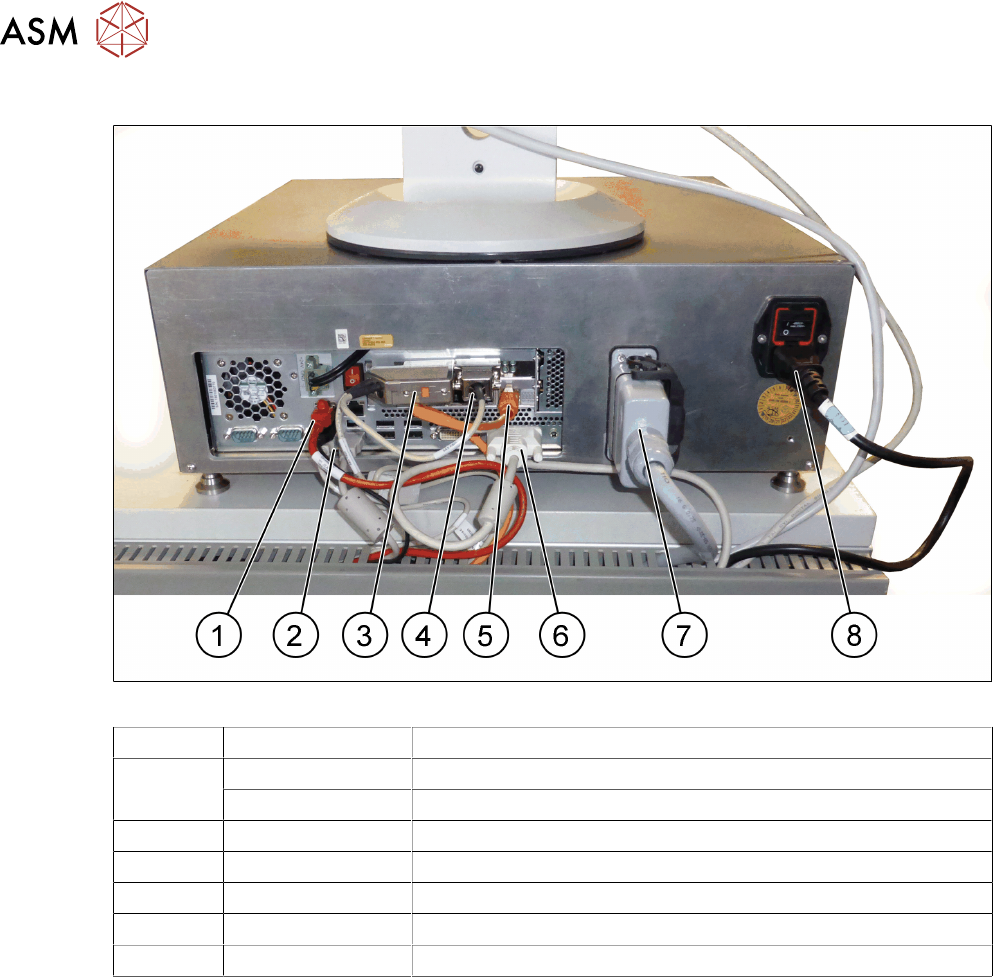

Abb.7: Steuerrechner HCSII - Kabel
1 03148067-xx GigE-Kabel
2 USB-Tastatur/USB-Maus
03148065-xx USB-Kabel
3, 4 03159108-xx CAN-Bus-Kabel
5 03148066-xx Hotlink-Kabel
6 DVI-Monitorkabel
7 03152929-xx Verbindungskabel HCS
8 00375711-xx Netzkabel
