3 Was vor Beginn der Arbeiten zu tun ist...
3.4 Zugang zu den Ersatzteilen des HCS II-Steuerrechners
Serviceanleitung SIPLACE Head Care Station II 11/2019 21
3.4 Zugang zu den Ersatzteilen des HCS II-Steuerrechners

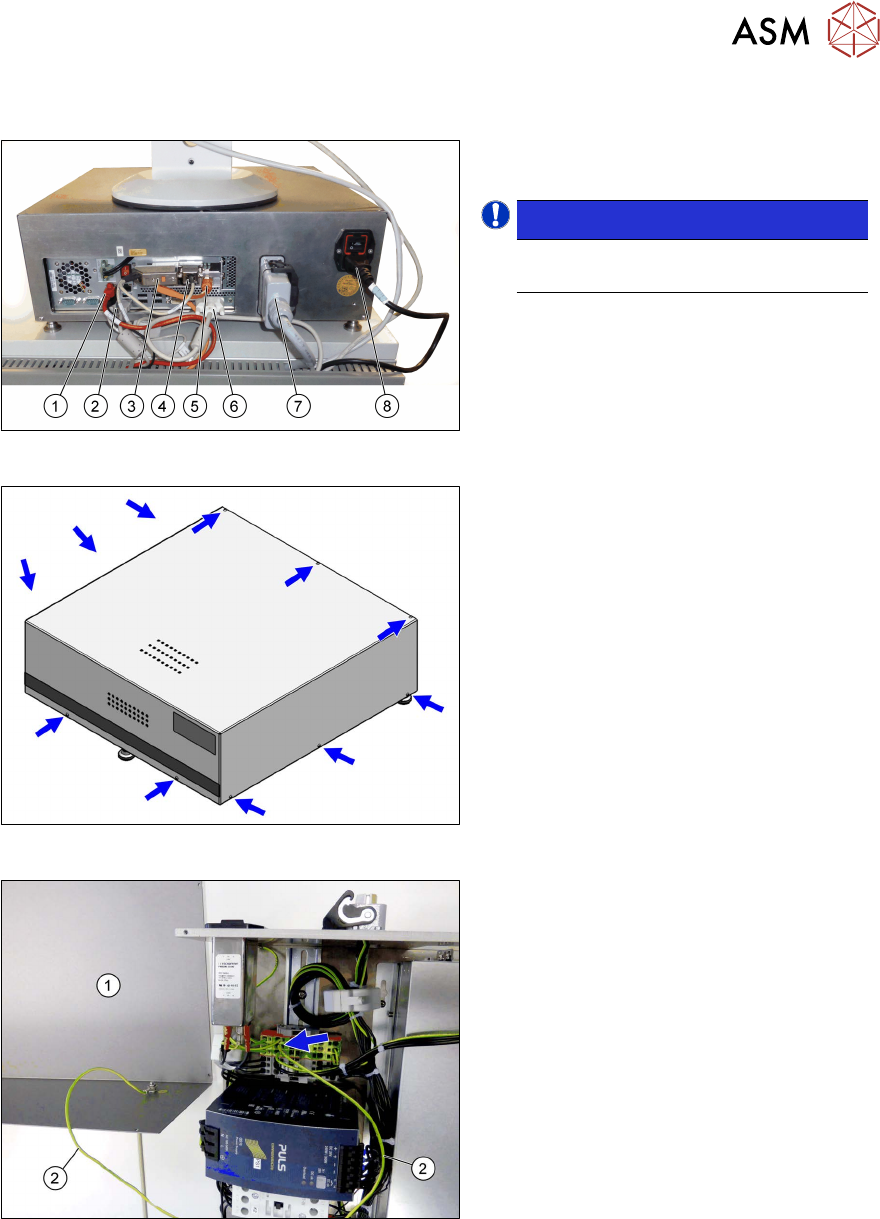

Abb.10: Kabel lösen
► Lösen Sie alle Kabel (1) bis (8) auf der
Rückseite des Steuerrechners.
 HINWEIS!
Die Kabel (3), (4) und (6) sind mit
Schrauben befestigt.
.
Abb.11: Schrauben entfernen
► Entfernen Sie die 11 Schrauben zur
Befestigung der Abdeckung.
Abb.12: Massekabel
Die Abdeckung (1) ist über ein Erdungska-
bel (2)
mit der Steuereinheit verbunden.
► Nehmen Sie die Abdeckung vorsichtig
ab.
► Sie können das Erdungskabel entfer-
nen, um eine bessere Handhabung des
Steuerrechners zu ermöglichen.
3 Was vor Beginn der Arbeiten zu tun ist...
3.5 Schütze K3 und K4 entfernen
22 Serviceanleitung SIPLACE Head Care Station II 11/2019
3.5 Schütze K3 und K4 entfernen
Abb.13: Schütze K3 und K4 entfernen
1. K3 bis X101
2. K4 bis X100
► Entfernen Sie die Schütze K3 (1) und
K4 (2)
, um einen besseren Zugang zu
allen Teilen zu erhalten.
► Stecken Sie die elektrischen Verbin-
dungen ab. Markieren Sie sich ggf. die
Positionen, um diese später wieder ein-
deutig zuordnen zu können.
Abb.14: Schütze K3 und K4
Schütze entfernt
1. K3
2. K4
4 Servicearbeiten - HCSII-Kopfeinheit
4.1 Hilfsmittel und Werkzeug
Serviceanleitung SIPLACE Head Care Station II 11/2019 23
4 Servicearbeiten - HCSII-Kopfeinheit
GEFAHR
Sicherheitshinweise beachten!
► Beachten Sie bei allen Servicearbeiten die Sicherheitshinweise in dieser Servicean-
leitung und in der Betriebsanleitung zur HCSII!
HINWEIS
Wirkschaltplanmappe beachten!
► Für detaillierte Informationen sehen Sie in der Wirkschaltplanmappe der HCSII nach.
●
Wirkschaltplanmappe für HCSII [DE+EN: 00198762‑xx]
4.1 Hilfsmittel und Werkzeug
Ausrüstung und Werkzeuge, die für Servicearbeiten an der HCSII-Kopfeinheit benötigt werden:
00353832‑xx Inbusschlüsselsatz 1,5 mm, 2 mm, 2,5 mm, 3 mm
00376516-xx Steckschlüssel-Satz 5,5mm
00096290-xx Gabelschlüssel-Satz 5,5 mm, 7 mm
03080081-xx Torx-Allan-Schlüssel TX8
00318673-xx Seitenschneider Elektronik Größe 110
00096487-xx Pinzette abgewinkelt 140 mm oval
00308458-xx Kabelbinder B = 2,5 mm, L = 102 mm Panduit
4.2 Druckluftfilter austauschen
Teile

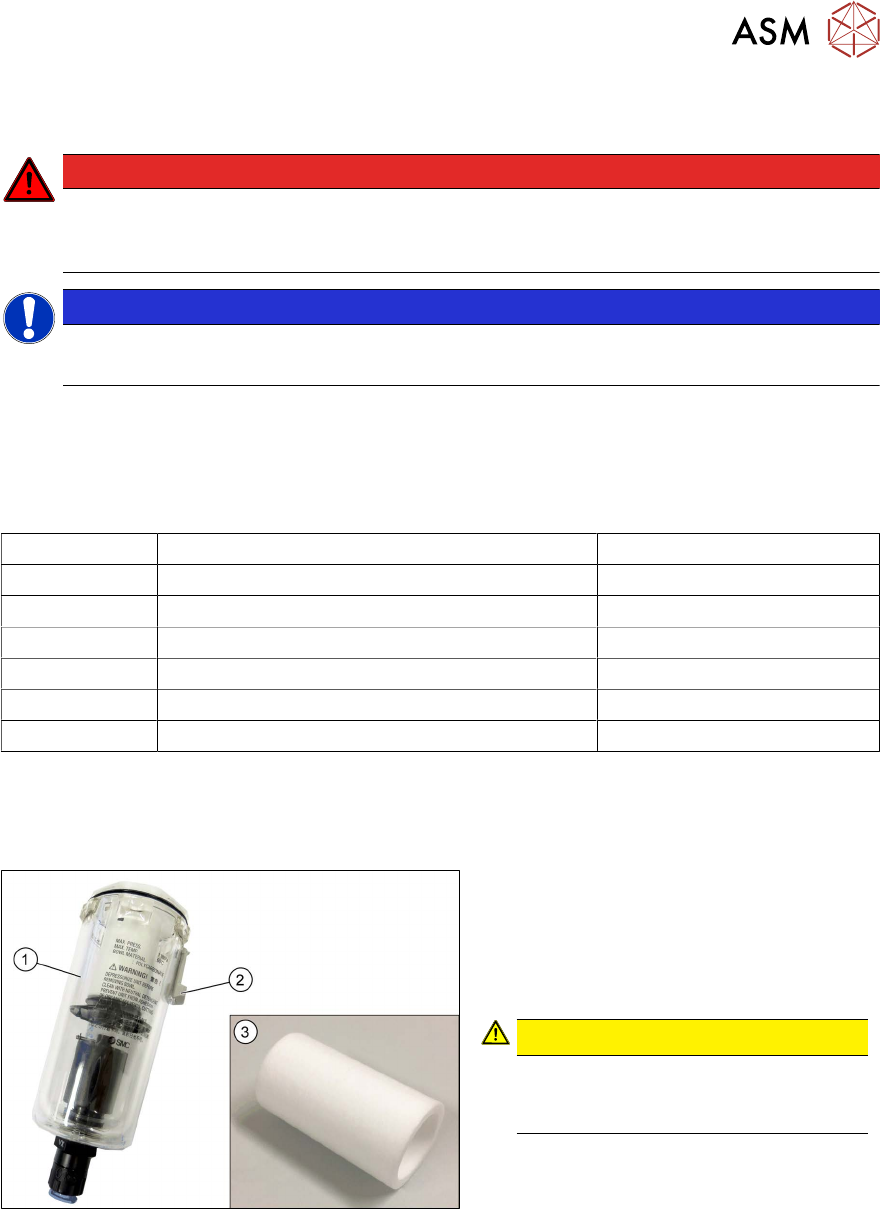

Abb.15: Druckluftfilter
1. Druckbehälter
(Teil des Druckluftfilters [03079075-xx])
2. Verriegeln
3. Filterelement AF40P-060S für Druckluft
 VORSICHT!
Instandhaltung
Überprüfen Sie jährlich den Druckluft-
filter und tauschen Sie ihn ggf. aus.
.
Vorbereitende Arbeiten
► Schalten Sie die HCSII aus und trennen Sie sie vom Netz. Siehe 3.1 "HCSII ausschalten und
vom Netz trennen" [}19]
