4 Servicearbeiten - HCSII-Kopfeinheit
4.2 Druckluftfilter austauschen
24 Serviceanleitung SIPLACE Head Care Station II 11/2019
Ausbau

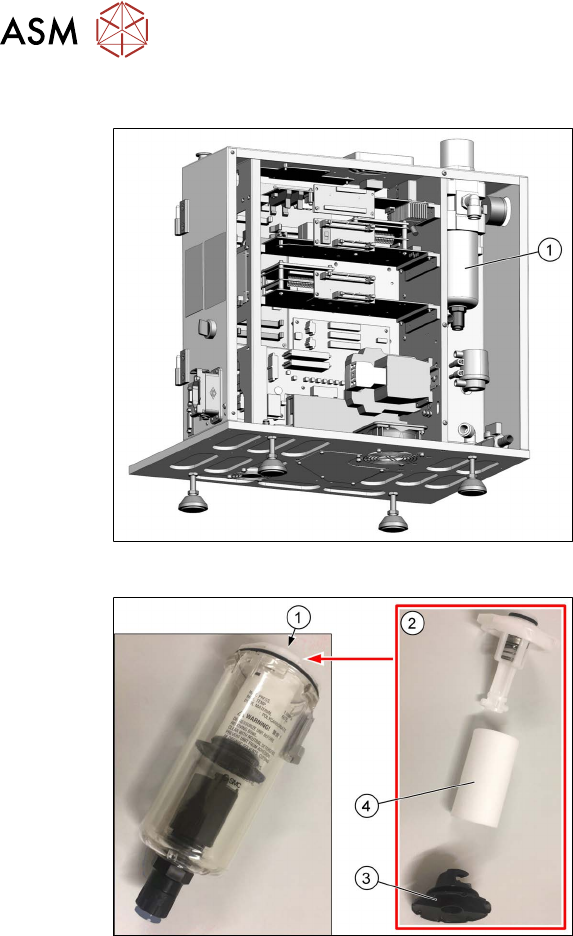

Abb.16: Druckluftfilter entfernen
► Entlüften Sie das System an der Unter-
seite des Druckluftfilters (1)
. Halten Sie
ein Tuch darunter, um eventuell austre-
tende Flüssigkeit aufzufangen.
► Drücken Sie die Verriegelung und dre-
hen Sie den Druckbehälter aus der
Drucklufteinheit heraus.
Abb.17: Filter
► Öffnen Sie die weiße Verriegelung (1)
oben.
► Nehmen Sie die Filtereinheit (2) her-
aus.
► Entfernen Sie die schwarze Verriege-
lung (3)
unten.
► Tauschen Sie den Filter (4) aus.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
4 Servicearbeiten - HCSII-Kopfeinheit
4.3 Kühlluftfilterelement austauschen
Serviceanleitung SIPLACE Head Care Station II 11/2019 25
4.3 Kühlluftfilterelement austauschen
Teile
Abb.18: Kühlluftfilterelement
Kühlluftfilterelement [03003717‑xx]
VORSICHT!
Instandhaltung
Überprüfen Sie jährlich den Filter und
tauschen Sie ihn ggf. aus.
.
Vorbereitende Arbeiten
► Schalten Sie die HCSII aus und trennen Sie sie vom Netz. Siehe 3.1 "HCSII ausschalten und
vom Netz trennen" [}19]
Ausbau

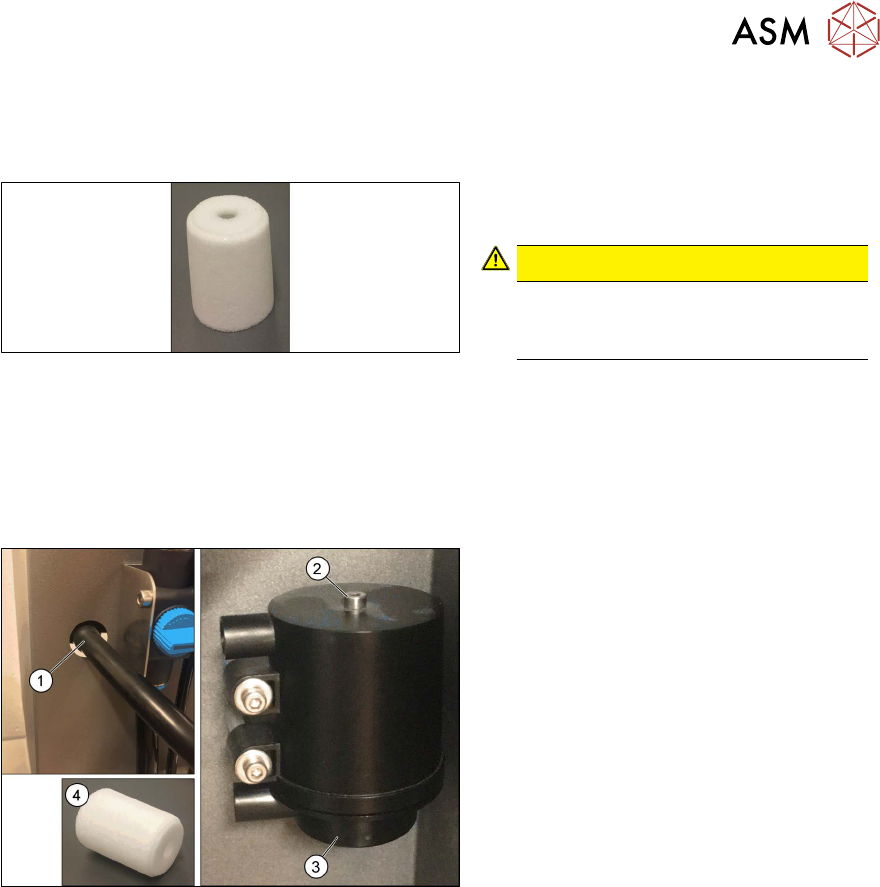

Abb.19: Kühlluftfilterelement entfernen
► Entfernen Sie den Schlauch (1) an der
Vorderseite.
► Entfernen Sie die Schraube(2).
► Öffnen Sie das Gehäuse an der Unter-
seite (3)
und ziehen Sie den Filter
(4)
heraus.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
4 Servicearbeiten - HCSII-Kopfeinheit
4.4 Basisadapter Twin / MHCU austauschen
26 Serviceanleitung SIPLACE Head Care Station II 11/2019
4.4 Basisadapter Twin / MHCU austauschen
Teile
Abb.20: LP-Basisadapter TWIN
●
LP-Basisadapter Twin HCS 2.3
[03158916‑xx]
Abb.21: Vollständig kompatible MHCU
●
Vollständig kompatible MHCU
[03090990‑xx]
Vorbereitende Arbeiten
► Schalten Sie die HCSII aus und trennen Sie sie vom Netz. Siehe 3.1 "HCSII ausschalten und
vom Netz trennen" [}19]
► Führen Sie die in Abschnitt 3.3 "Zugang zu den Ersatzteilen der HCS II-Kopfeinheit" [}20]
beschriebenen Schritte durch.
► Entfernen Sie die Schütze K3 und K4. Siehe 3.5 "Schütze K3 und K4 entfernen" [}22].
Ausbau
► Wenn erforderlich, öffnen Sie die Kabelbinder. Markieren Sie sich ggf. die Positionen der
jeweiligen Verbindungen, so dass Sie diese später wieder eindeutig zuordnen können.
Abb.22: Ausbau
► Stecken Sie das Flachbandkabel vom
Basisadapter Twin ab (3)
.
► Stecken Sie das Rundkabel X91 (4)
vom LP-Adapter-Kopf-Interface (6)
(Hauptplatine auf der Rückseite) ab.
► Stecken Sie die Kabel X30/X31 (5) von
der LP-Adapter-Kopfschnittstelle (6)
ab.
► Lösen Sie die drei Schrauben (2), mit
denen der Basisadapter Twin (1)
an
der Montagehalterung befestigt ist.
Achten Sie darauf, dass die Schrauben
nicht verloren gehen.
► Entfernen Sie den Basisadapter Twin (1)
vorsichtig.
