4 Servicearbeiten - HCSII-Kopfeinheit 4.5 Leiterplattenadapter LP Twin ersetzen 28 Serviceanleitung SIPLACE Head Care Station II 11/2019 4.5 Leiterplattenadapter LP Twin ersetzen Teile Abb.25: Leiterplattenadapter LP T…

100%1 / 68
4 Servicearbeiten - HCSII-Kopfeinheit
4.4 Basisadapter Twin / MHCU austauschen
Serviceanleitung SIPLACE Head Care Station II 11/2019 27
Abb.23: Basisadapter Twin (Oberseite)
Abb.24: Basisadapter Twin (Unterseite)
1 Kabel X91 2 MHCU
3 Leiterplatten-Adapter LP Twin-HCSII
[03087844‑xx]
4 LP-Basisadapter Twin HCS 2.3
[03158916‑xx]
5 Zwei Kabel X30/X31 [03151796‑xx] 6 Schrauben zur Befestigung der MHCU
► Entfernen Sie die Kabel X30/X31(5).
► Entfernen Sie den Leiterplatten-Adapter LP Twin-HCSII (3).
4.5
"Leiterplattenadapter LP Twin ersetzen" [}28]
MHCUs ersetzen/konvertieren
► Entfernen Sie dazu die Befestigungsschrauben(6) der MHCU auf der LP-Rückseite und zie-
hen Sie die MHCU (2)
vorsichtig vom Basisadapter ab.
VORSICHT
Beilagscheiben/Stiftleisten
► Achten Sie darauf, die Beilagscheiben nicht zu verlieren.
► Achten Sie darauf, die unter der MHCU liegende Stiftleiste nicht zu beschädigen.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
► Ersetzen Sie ggf. entfernte Kabelbinder.
4 Servicearbeiten - HCSII-Kopfeinheit
4.5 Leiterplattenadapter LP Twin ersetzen
28 Serviceanleitung SIPLACE Head Care Station II 11/2019
4.5 Leiterplattenadapter LP Twin ersetzen
Teile
Abb.25: Leiterplattenadapter LP Twin-HCSII
●
Leiterplattenadapter LP Twin-HCSII
[03087844‑xx]
Vorbereitende Arbeiten
► Schalten Sie die HCSII aus und trennen Sie sie vom Netz. Siehe 3.1 "HCSII ausschalten und
vom Netz trennen" [}19]
► Führen Sie die in Abschnitt 3.3 "Zugang zu den Ersatzteilen der HCS II-Kopfeinheit" [}20]
beschriebenen Schritte durch.
Ausbau
Abb.26: Ausbau
► Stecken Sie die Flachbandkabel ab.
► Entfernen Sie die vier Schrauben(1),
mit denen der Leiterplattenadapter LP
Twin am Basisadapter Twin befestigt
ist.
► Halten Sie die Schraubenmuttern (2)
von hinten fest (z.B. mit einer Pinzet-
te).
► Achten Sie darauf, dass die Schrauben
und Schraubenmuttern nicht verloren
gehen.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
► Ersetzen Sie ggf. entfernte Kabelbinder.
4 Servicearbeiten - HCSII-Kopfeinheit
4.6 Basisadapter C&P / MHCU ersetzen
Serviceanleitung SIPLACE Head Care Station II 11/2019 29
4.6 Basisadapter C&P / MHCU ersetzen
Teile

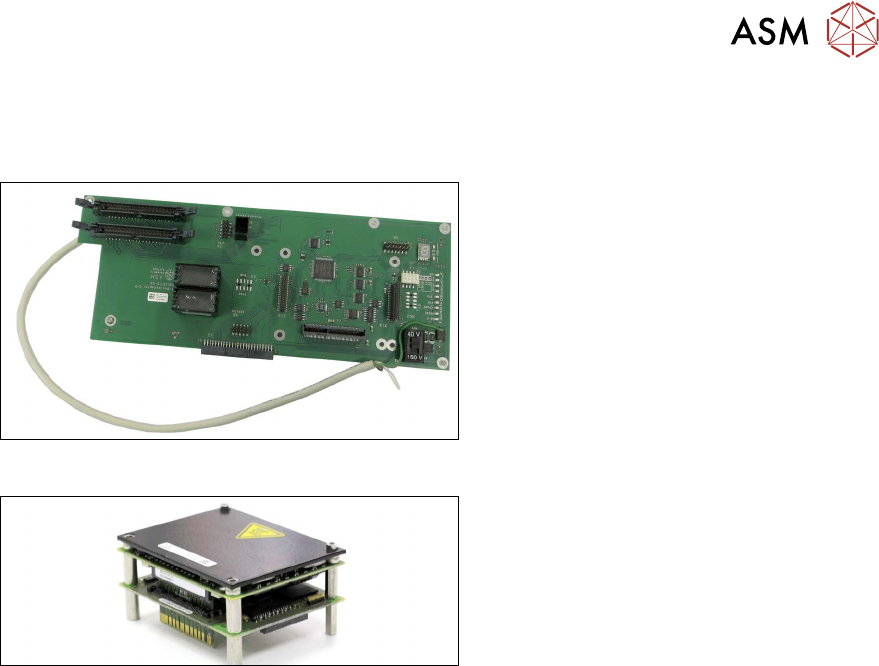

Abb.27: LP-Basisadapter C&P HCS 2.3
●
LP-Basisadapter C&P-HCS 2.3
[03158917‑xx]
Abb.28: Vollständig kompatible MHCU
●
Vollständig kompatible MHCU
[03090990‑xx]
Vorbereitende Arbeiten
► Schalten Sie die HCSII aus und trennen Sie sie vom Netz. Siehe 3.1 "HCSII ausschalten und
vom Netz trennen" [}19]
► Führen Sie die in Abschnitt 3.3 "Zugang zu den Ersatzteilen der HCS II-Kopfeinheit" [}20]
beschriebenen Schritte durch.
► Entfernen Sie den Druckluftfilter. Siehe 4.2 "Druckluftfilter austauschen" [}23].
