4 Servicearbeiten - HCSII-Kopfeinheit 4.6 Basisadapter C&P / MHCU ersetzen 32 Serviceanleitung SIPLACE Head Care Station II 11/2019 MHCUs ersetzen/konvertieren ► Entfernen Sie dazu die Befestigungsschrauben (5) der…
4 Servicearbeiten - HCSII-Kopfeinheit
4.6 Basisadapter C&P / MHCU ersetzen
Serviceanleitung SIPLACE Head Care Station II 11/2019 31
Abb.31: Ausbau 3
► Bewegen Sie den Basisadapter C&P
vorsichtig etwas heraus (leichte Dreh-
bewegung).
► Stecken Sie den Drucksensor X10 (1)
ab.
► Fädeln Sie das Rundkabel X90 aus
und entfernen Sie vorsichtig den Basi-
sadapter C&P von der HCS.
Abb.32: Ausbau 4
► Entfernen Sie die drei Schrauben, mit
denen die beiden Montagebügel (1)
und (2) befestigt sind.

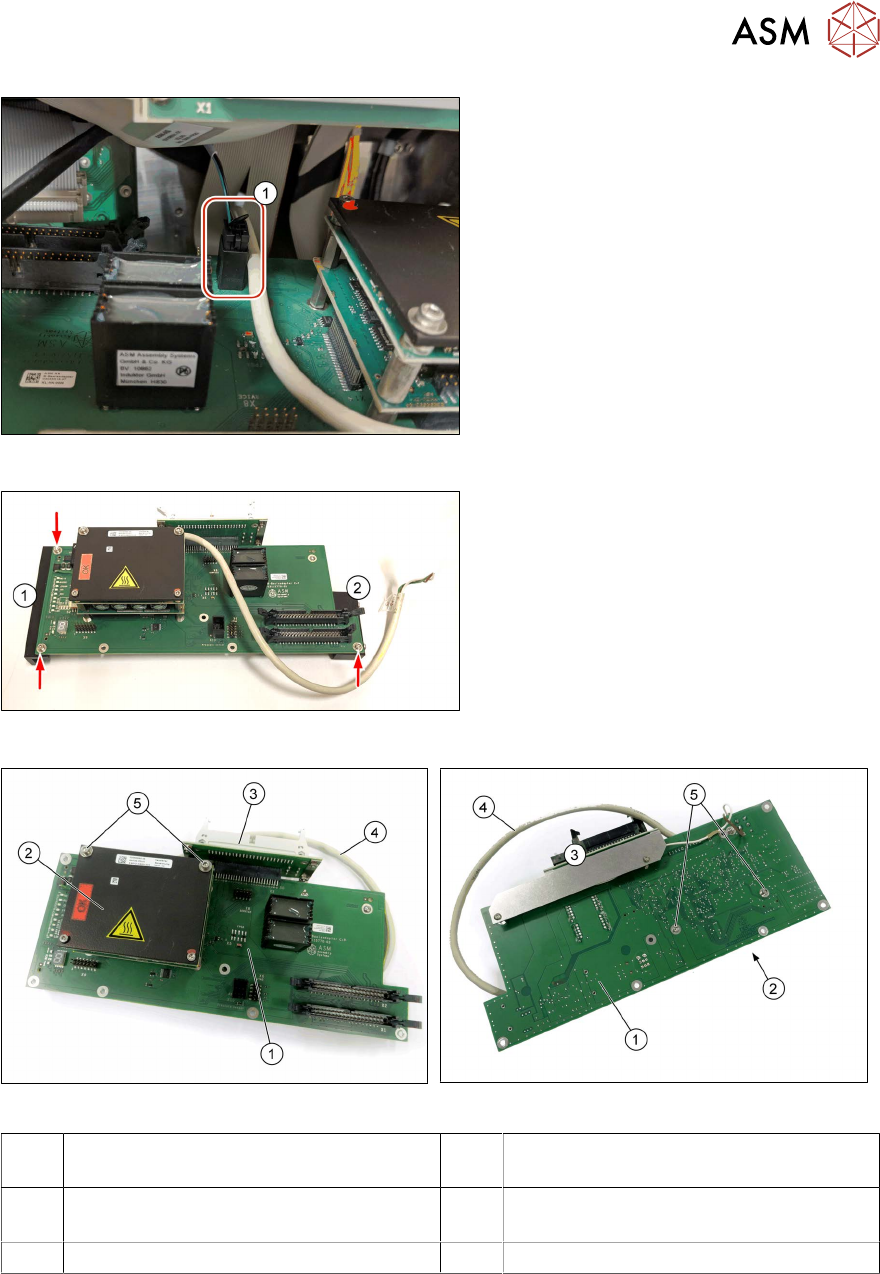

Abb.33: Basisadapter C&P (Oberseite)
Abb.34: Basisadapter C&P (Unterseite)
1 LP-Basisadapter C&P-HCS 2.3
[03158917‑xx]
2 Vollständig kompatible MHCU
[03090990‑xx]
3 Leiterplattenadapter LP CPP/C&P20-
HCS II [03087843‑xx]
4 Rundkabel X90
5 Schrauben zur Befestigung der MHCU
► Entfernen Sie den Leiterplattenadapter LP CPP/C&P20-HCSII (3).
4.7
"Leiterplattenadapter LP CPP/C&P20 ersetzen" [}33]
4 Servicearbeiten - HCSII-Kopfeinheit
4.6 Basisadapter C&P / MHCU ersetzen
32 Serviceanleitung SIPLACE Head Care Station II 11/2019
MHCUs ersetzen/konvertieren
► Entfernen Sie dazu die Befestigungsschrauben(5) der MHCU auf der LP-Rückseite und zie-
hen Sie die MHCU (2)
vorsichtig vom Basisadapter ab.
VORSICHT
Beilagscheiben/Stiftleisten
► Achten Sie darauf, dass die Beilagscheiben nicht verloren gehen.
► Achten Sie darauf, die unter der MHCU liegende Stiftleiste nicht zu beschädigen.
Einbau

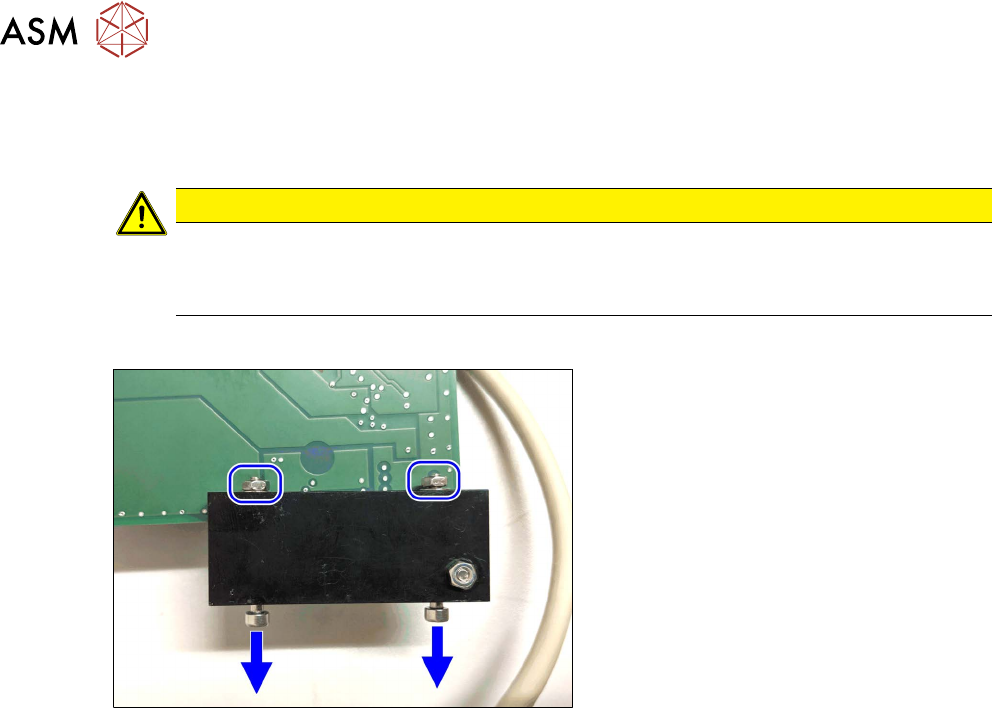

Abb.35: Einbau
► Montieren Sie die beiden Montagehal-
terungen auf dem Basisadapter.
► Achten Sie darauf, dass die Montage-
halterungen bündig mit dem Rahmen
abschließen.
► Um den Einbau zu erleichtern, drehen
Sie die beiden Schrauben an der klei-
neren Montagehalterung heraus, bis
sie an den Muttern kaum noch sichtbar
sind.
► Montieren Sie den Leiterplattenadapter LP CPP/C&P20-HCSII.
4.7
"Leiterplattenadapter LP CPP/C&P20 ersetzen" [}33].
► Setzen Sie den Basisadapter C&P in die HCS ein und drehen Sie das Rundkabel X90 ein.
► Stecken Sie den Drucksensor X10 ein.
► Schrauben Sie die beiden Schrauben auf der linken Seite in die Schlüssellöcher ein.
► Setzen Sie die beiden Schrauben auf der rechten Seite lose ein (die vordere zuerst).
► Schieben Sie den Basisadapter C&P nach hinten und befestigen Sie die vier Schrauben.
► Stecken Sie die beiden Flachbandkabel X1/X2 am Basisadapter C&P ein.
(Achten Sie darauf, dass die Stecker auf beiden Seiten verriegelt sind.)
► Stecken Sie das schwarze Kabel X5 an der Modul-Kopfschnittstelle ein.
► Stecken Sie das Rundkabel X90 an der Leiterplattenadapter-Kopfschnittstelle ein (Hauptleiter-
platte auf der Rückseite).
► Stecken Sie die beiden Flachbandkabel am Leiterplattenadapter ein.
► Ersetzen Sie ggf. entfernte Kabelbinder.
4 Servicearbeiten - HCSII-Kopfeinheit
4.7 Leiterplattenadapter LP CPP/C&P20 ersetzen
Serviceanleitung SIPLACE Head Care Station II 11/2019 33
4.7 Leiterplattenadapter LP CPP/C&P20 ersetzen
Teile

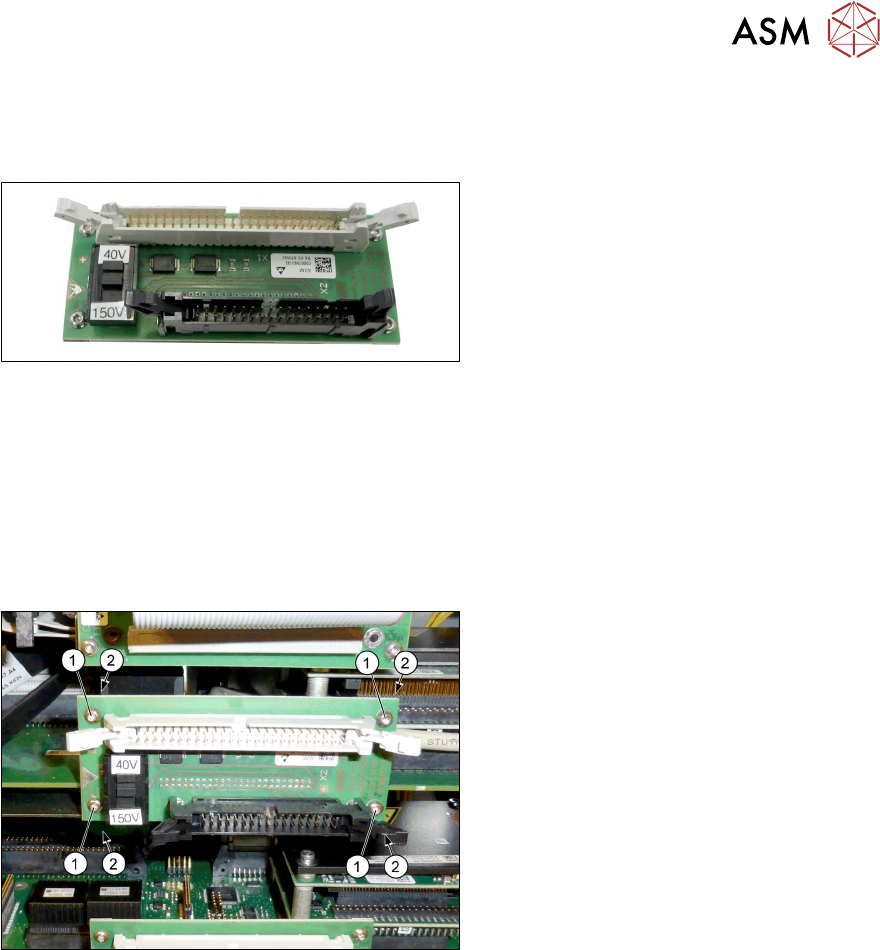

Abb.36: Leiterplattenadapter LP CPP/C&P20-HCSII
●
Leiterplattenadapter LP CPP/C&P20-
HCSII [03087843‑xx]
Vorbereitende Arbeiten
► Schalten Sie die HCSII aus und trennen Sie sie vom Netz. Siehe 3.1 "HCSII ausschalten und
vom Netz trennen" [}19]
► Führen Sie die in Abschnitt 3.3 "Zugang zu den Ersatzteilen der HCS II-Kopfeinheit" [}20]
beschriebenen Schritte durch.
Ausbau
Abb.37: Ausbau
► Stecken Sie die Flachbandkabel ab.
► Entfernen Sie die vier Schrauben(1),
mit denen der Leiterplattenadapter LP
CPP/C&P20 am Basisadapter C&P
befestigt ist.
► Halten Sie die Schraubenmuttern (2)
von hinten fest (z.B. mit einer Pinzet-
te).
► Achten Sie darauf, dass die Schrauben
und Schraubenmuttern nicht verloren
gehen.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
► Ersetzen Sie ggf. entfernte Kabelbinder.
