4 Servicearbeiten - HCSII-Kopfeinheit
4.7 Leiterplattenadapter LP CPP/C&P20 ersetzen
Serviceanleitung SIPLACE Head Care Station II 11/2019 33
4.7 Leiterplattenadapter LP CPP/C&P20 ersetzen
Teile
Abb.36: Leiterplattenadapter LP CPP/C&P20-HCSII
●
Leiterplattenadapter LP CPP/C&P20-
HCSII [03087843‑xx]
Vorbereitende Arbeiten
► Schalten Sie die HCSII aus und trennen Sie sie vom Netz. Siehe 3.1 "HCSII ausschalten und
vom Netz trennen" [}19]
► Führen Sie die in Abschnitt 3.3 "Zugang zu den Ersatzteilen der HCS II-Kopfeinheit" [}20]
beschriebenen Schritte durch.
Ausbau
Abb.37: Ausbau
► Stecken Sie die Flachbandkabel ab.
► Entfernen Sie die vier Schrauben(1),
mit denen der Leiterplattenadapter LP
CPP/C&P20 am Basisadapter C&P
befestigt ist.
► Halten Sie die Schraubenmuttern (2)
von hinten fest (z.B. mit einer Pinzet-
te).
► Achten Sie darauf, dass die Schrauben
und Schraubenmuttern nicht verloren
gehen.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
► Ersetzen Sie ggf. entfernte Kabelbinder.
4 Servicearbeiten - HCSII-Kopfeinheit
4.8 Kopfschnittstelle C700B ersetzen
34 Serviceanleitung SIPLACE Head Care Station II 11/2019
4.8 Kopfschnittstelle C700B ersetzen
Teile

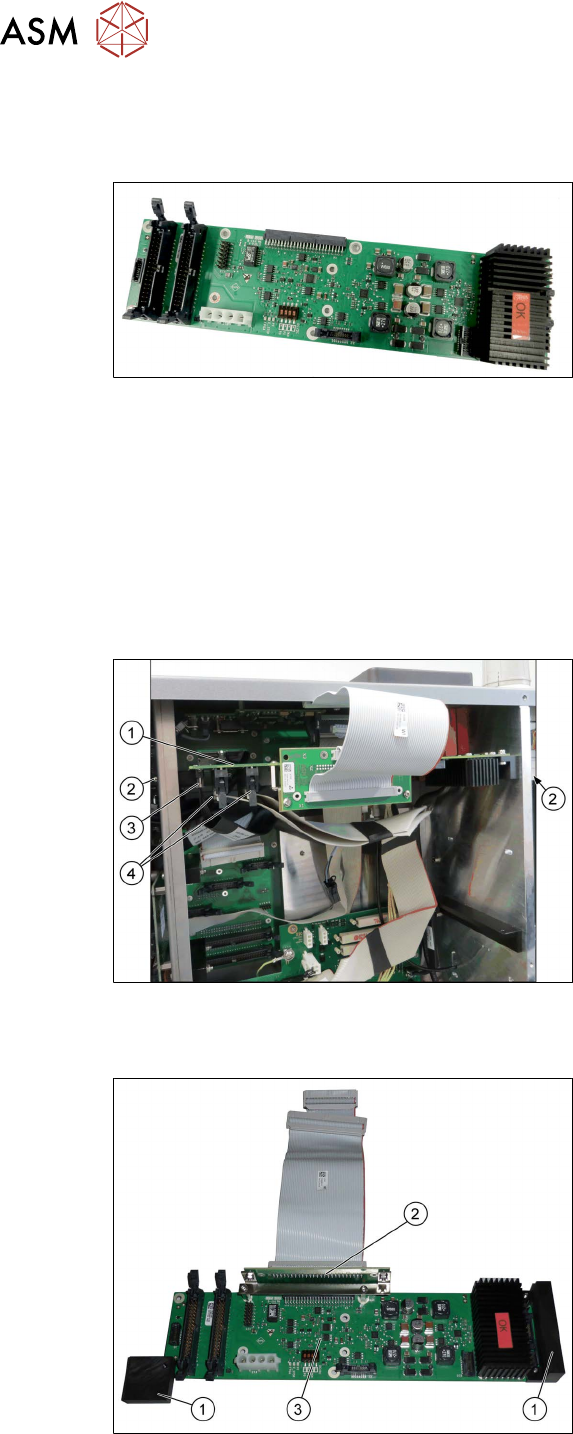

Abb.38: Modul-Kopfschnittstelle C700B
●
Modul-Kopfschnittstelle C700B
[03055072-xx]
Vorbereitende Arbeiten
► Schalten Sie die HCSII aus und trennen Sie sie vom Netz. Siehe 3.1 "HCSII ausschalten und
vom Netz trennen" [}19]
► Führen Sie die in Abschnitt 3.3 "Zugang zu den Ersatzteilen der HCS II-Kopfeinheit" [}20]
beschriebenen Schritte durch.
► Entfernen Sie den Druckluftfilter. Siehe 4.2 "Druckluftfilter austauschen" [}23].
Ausbau
Abb.39: Ausbau
► Wenn erforderlich, öffnen Sie die Kabel-
binder. Markieren Sie sich ggf. die Positio-
nen der jeweiligen Verbindungen, so dass
Sie diese später wieder eindeutig zuord-
nen können.
► Stecken Sie die beiden Flachbandkabel (4)
von der Modul-Kopfschnittstelle C700B (1)
ab.
► Stecken Sie das Kabel X5(3) ab.
► Entfernen Sie die vier Schrauben (2)
(zwei auf jeder Seite), mit denen die
Montagehalterungen am Rahmen
befestigt sind. Achten Sie darauf, dass
die Schrauben nicht verloren gehen.
► Nehmen Sie die Kopfschnittstelle
C700B vorsichtig ab.
Abb.40: Modul-Kopfschnittstelle C700B
1. Montagehalterungen
2. Leiterplattenadapter LP C700B-HCSII
[03087842‑xx]
3. Modul-Kopfschnittstelle C700B
[03055072-xx]
► Entfernen Sie die Montagehalterungen
(1)
von der Modul-Kopfschnittstelle
C700B (3)
.
► Entfernen Sie den Leiterplattenadapter
LP C700B-HCSII (2)
von der Modul-
Kopfschnittstelle C700B (3)
.
4.9
"Leiterplattenadapter LP C700B er-
setzen" [}35]
4 Servicearbeiten - HCSII-Kopfeinheit
4.9 Leiterplattenadapter LP C700B ersetzen
Serviceanleitung SIPLACE Head Care Station II 11/2019 35
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
► Achten Sie darauf, dass die Montagehalterungen bündig mit dem Rahmen abschließen.
► Ersetzen Sie ggf. entfernte Kabelbinder.
4.9 Leiterplattenadapter LP C700B ersetzen
Teile

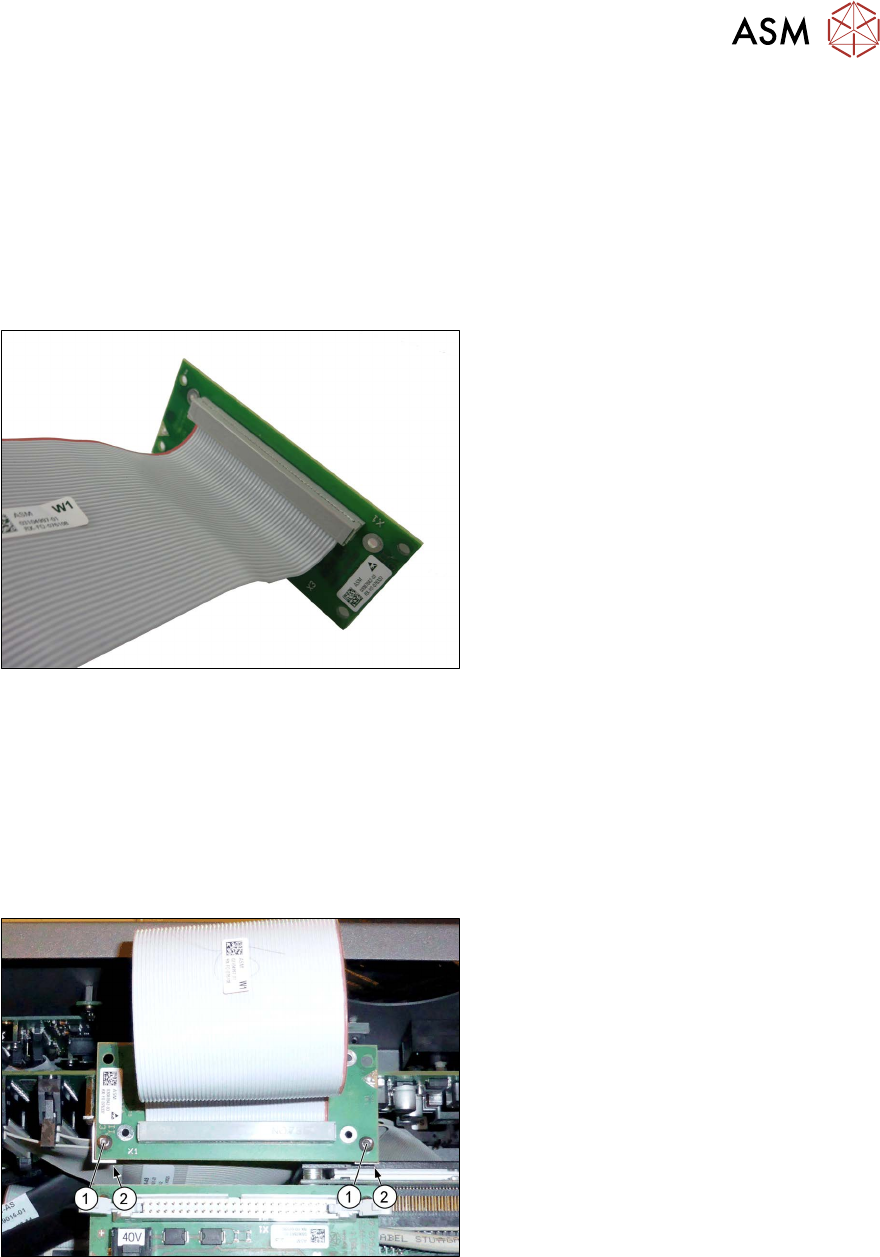

Abb.41: Leiterplattenadapter LP C700B HCSII
●
Leiterplattenadapter LP C700B HCSII
[03087842‑xx]
Vorbereitende Arbeiten
► Schalten Sie die HCSII aus und trennen Sie sie vom Netz. Siehe 3.1 "HCSII ausschalten und
vom Netz trennen" [}19]
► Führen Sie die in Abschnitt 3.3 "Zugang zu den Ersatzteilen der HCS II-Kopfeinheit" [}20]
beschriebenen Schritte durch.
Ausbau
Abb.42: Ausbau
► Stecken Sie die Flachbandkabel ab.
► Entfernen Sie die beiden Schrauben
(1)
, mit denen der Leiterplattenadapter
LP C700B an der Modul-Kopfschnitt-
stelle C700B befestigt ist.
► Halten Sie die Schraubenmuttern (2)
von hinten fest (z.B. mit einer Pinzet-
te).
► Achten Sie darauf, dass die Schrauben
und Schraubenmuttern nicht verloren
gehen.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
► Ersetzen Sie ggf. entfernte Kabelbinder.
