4 Servicearbeiten - HCSII-Kopfeinheit
4.16 Vision Hotlink Adapter ersetzen
46 Serviceanleitung SIPLACE Head Care Station II 11/2019
4.16 Vision Hotlink Adapter ersetzen
Teile
Abb.64: Vision Hotlink Adapter VHA
●
Vision Hotlink Adapter VHA
[03050555‑xx]
Vorbereitende Arbeiten
► Schalten Sie die HCSII aus und trennen Sie sie vom Netz. Siehe 3.1 "HCSII ausschalten und
vom Netz trennen" [}19]
► Führen Sie die in Abschnitt 3.3 "Zugang zu den Ersatzteilen der HCS II-Kopfeinheit" [}20]
beschriebenen Schritte durch.
Ausbau
Abb.65: Ausbau Leiterplatte
► Wenn erforderlich, öffnen Sie die
Kabelbinder.
► Entfernen Sie die drei Schrauben (3),
mit denen der Vision Hotlink Adapter
VHA (1)
an den Distanzmuttern (2)
befestigt ist. Achten Sie darauf, dass
die Schrauben nicht verloren gehen.
.
4 Servicearbeiten - HCSII-Kopfeinheit
4.17 GigE-Leiterplatte ersetzen
Serviceanleitung SIPLACE Head Care Station II 11/2019 47

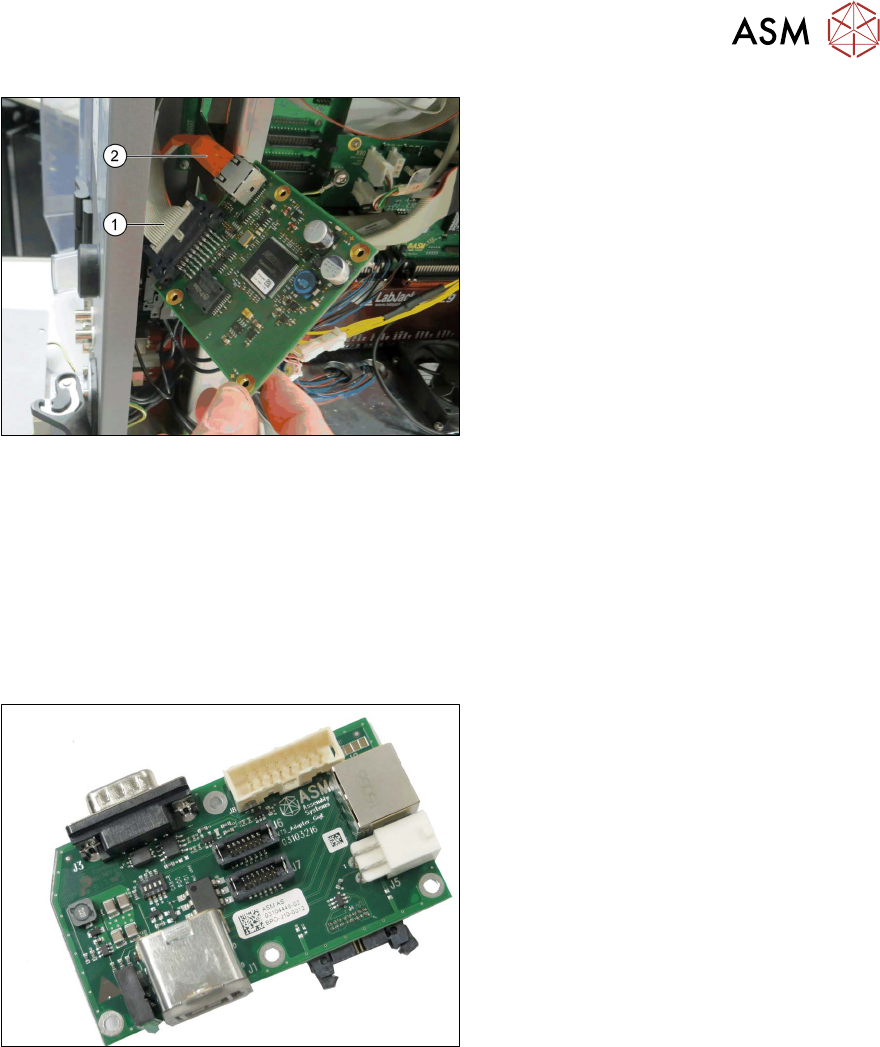

Abb.66: Ausbau Kabel
► Ziehen Sie den Vision Hotlink Adapter
VHA vorsichtig aus dem Rahmen her-
aus.
► Markieren Sie sich ggf. die Positionen
der jeweiligen Verbindungen, so dass
Sie diese später wieder eindeutig
zuordnen können.
► Stecken Sie die Flachbandkabel (1) ab.
► Stecken Sie das orange Hotlink-Kabel
(2)
ab.
► Entfernen Sie vorsichtig den Vision
Hotlink Adapter VHA.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
► Ersetzen Sie ggf. entfernte Kabelbinder.
4.17 GigE-Leiterplatte ersetzen
Teile
Abb.67: GigE-Leiterplatte
●
VTS LP-Kopfkamera GigE
[03104448‑xx]
Vorbereitende Arbeiten
► Schalten Sie die HCSII aus und trennen Sie sie vom Netz. Siehe 3.1 "HCSII ausschalten und
vom Netz trennen" [}19]
► Führen Sie die in Abschnitt 3.3 "Zugang zu den Ersatzteilen der HCS II-Kopfeinheit" [}20]
beschriebenen Schritte durch.
4 Servicearbeiten - HCSII-Kopfeinheit
4.17 GigE-Leiterplatte ersetzen
48 Serviceanleitung SIPLACE Head Care Station II 11/2019
Ausbau

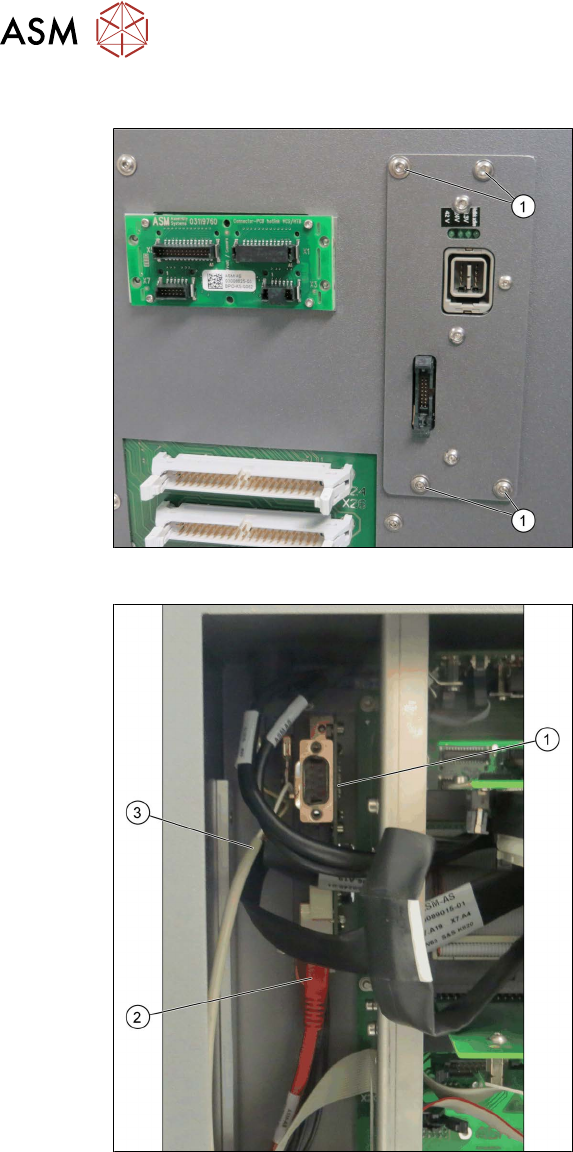

Abb.68: Ausbau 1
► Entfernen Sie vorsichtig die vier
Schrauben (1)
, mit denen die GigE-Lei-
terplatte auf dem Rahmen befestigt ist.
Halten Sie die Schraubenmuttern von
hinten fest.
► Achten Sie darauf, dass die Schrauben
nicht verloren gehen.
Abb.69: Ausbau 2
GigE-Leiterplatte - Rückansicht (1)
► Wenn erforderlich, öffnen Sie die
Kabelbinder.
► Markieren Sie sich ggf. die Positionen
der jeweiligen Verbindungen, so dass
Sie diese später wieder eindeutig
zuordnen können.
► Stecken Sie das rote GigE-Kabel J2 (2)
ab.
► Stecken Sie das Kabel J5(3) ab.
