4 Servicearbeiten - HCSII-Kopfeinheit
4.17 GigE-Leiterplatte ersetzen
Serviceanleitung SIPLACE Head Care Station II 11/2019 49

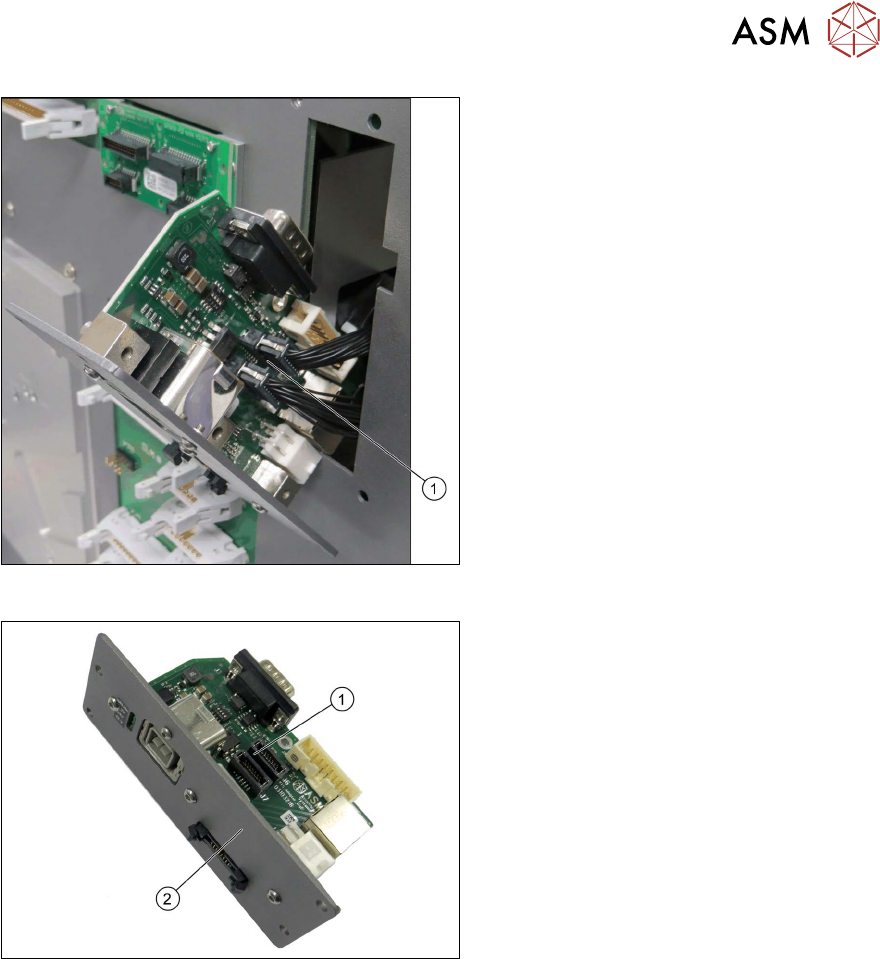

Abb.70: Ausbau 3
► Ziehen Sie die GigE-Leiterplatte nach
vorne aus dem Rahmen.
► Stecken Sie die Kabel J6 und J7 (1) ab.
Achten Sie darauf, diese beiden Kabel
nicht zu verwechseln.
► Entfernen Sie vorsichtig die GigE-Lei-
terplatte.
Abb.71: Ausbau 4
► Entfernen Sie den Montagerahmen (2)
von der GigE-Leiterplatte (1).
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
► Ersetzen Sie ggf. entfernte Kabelbinder.
4 Servicearbeiten - HCSII-Kopfeinheit
4.17 GigE-Leiterplatte ersetzen
50 Serviceanleitung SIPLACE Head Care Station II 11/2019
5 Servicearbeiten – Steuerrechner HCSII
5.1 Hilfsmittel und Werkzeug
Serviceanleitung SIPLACE Head Care Station II 11/2019 51
5 Servicearbeiten – Steuerrechner HCSII
GEFAHR
Sicherheitshinweise beachten!
► Beachten Sie bei allen Servicearbeiten die Sicherheitshinweise in dieser Servicean-
leitung und in der Betriebsanleitung zur HCSII!
HINWEIS
Wirkschaltplanmappe beachten!
► Für detaillierte Informationen sehen Sie in der Wirkschaltplanmappe der HCSII nach.
●
Wirkschaltplanmappe für HCSII [DE+EN: 00198762‑xx]
5.1 Hilfsmittel und Werkzeug
Ausrüstung und Werkzeuge, die für Servicearbeiten am HCSII-Steuerrechner benötigt werden:
00319064-xx Kreuzschlitz-Schraubendreher Größe 1
00353832‑xx Inbusschlüsselsatz 2 mm, 2,5 mm, 3 mm
00096290-xx Gabelschlüssel-Satz 5,5 mm, 10 mm
Schlitz-Schraubendreher-Satz Größe 1, Größe 2
00096487-xx Pinzette abgewinkelt 140 mm oval
00318673-xx Seitenschneider Elektronik Größe 110
00308458-xx Kabelbinder B = 2,5 mm, L = 102 mm Panduit
00198498‑xx Installationshandbuch "WES7 and SW709.1 for
HCS"
5.2 LP-Leistungsanpassung HCSII kpl. (LP1/LP2) ersetzen
GEFAHR
Gefährliche Spannung
Unsachgemäße Handhabung der Stromversorgung kann zu Tod, schweren Körperverlet-
zungen oder erheblichen Sachschäden führen.
Nur SIPLACE Techniker oder entsprechend qualifizierte Personen, z.B. zertifizierte Elek-
trofachkräfte dürfen diese Aufgabe an der Stromversorgung vornehmen.
Teile
Abb.72: LP-Leistungsanpassung HCS II kpl.
●
LP-Leistungsanpassung HCSII kpl.
[03090149‑xx]
 HINWEIS!
LP1 ist mit PS4 verbunden.
LP2 ist mit PS3 verbunden.
.
