5 Servicearbeiten – Steuerrechner HCSII
5.5 AC/DC-Wandler ersetzen (PS1)
Serviceanleitung SIPLACE Head Care Station II 11/2019 57
5.5 AC/DC-Wandler ersetzen (PS1)
GEFAHR
Gefährliche Spannung
Unsachgemäße Handhabung der Stromversorgung kann zu Tod, schweren Körperverlet-
zungen oder erheblichen Sachschäden führen.
Nur SIPLACE Techniker oder entsprechend qualifizierte Personen, z.B. zertifizierte Elek-
trofachkräfte dürfen diese Aufgabe an der Stromversorgung vornehmen.
Teile
Abb.82: AC/DC-Wandler QS10.241 24VDC 10A 240W
(PS1)
●
AC/DC-Wandler QS10.241 24VDC
10A 240W (PS1) [03087898‑xx]
Vor dem Ausbau zu beachten
Abb.83: PS1 - Kabelverriegelung - geschlossen / halboffen / offen
1 Geschlossen
► Kabel ist fixiert.
2 Halboffen
► Kabel ist weiterhin
fixiert.
► Versuchen Sie nicht,
am Kabel zu ziehen!
3 Offen
► Sie können das
Kabel jetzt heraus-
ziehen.
Vorbereitende Arbeiten
► Schalten Sie die HCSII aus und trennen Sie sie vom Netz. Siehe 3.1 "HCSII ausschalten und
vom Netz trennen" [}19]
► Führen Sie die in Abschnitt 3.4 "Zugang zu den Ersatzteilen des HCS II-Steuerrech-
ners" [}21] beschriebenen Schritte durch.
5 Servicearbeiten – Steuerrechner HCSII
5.5 AC/DC-Wandler ersetzen (PS1)
58 Serviceanleitung SIPLACE Head Care Station II 11/2019
Ausbau
Abb.84: PS1 – Kabel
► Wenn erforderlich, öffnen Sie die
Kabelbinder. Markieren Sie sich ggf.
die Positionen der jeweiligen Verbin-
dungen, so dass Sie diese später wie-
der eindeutig zuordnen können.
► Stecken Sie vorsichtig alle Kabel an
beiden Seiten ab.
Abb.85: PS1 – Öffnen Sie die Verriegelung
► Öffnen Sie die Verriegelung und ziehen
Sie die PS1 vorsichtig von der Schiene
ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
► Ersetzen Sie ggf. entfernte Kabelbinder.
5 Servicearbeiten – Steuerrechner HCSII
5.6 BoxPC ABP402-A (iBase) ersetzen
Serviceanleitung SIPLACE Head Care Station II 11/2019 59
5.6 BoxPC ABP402-A (iBase) ersetzen
Teile

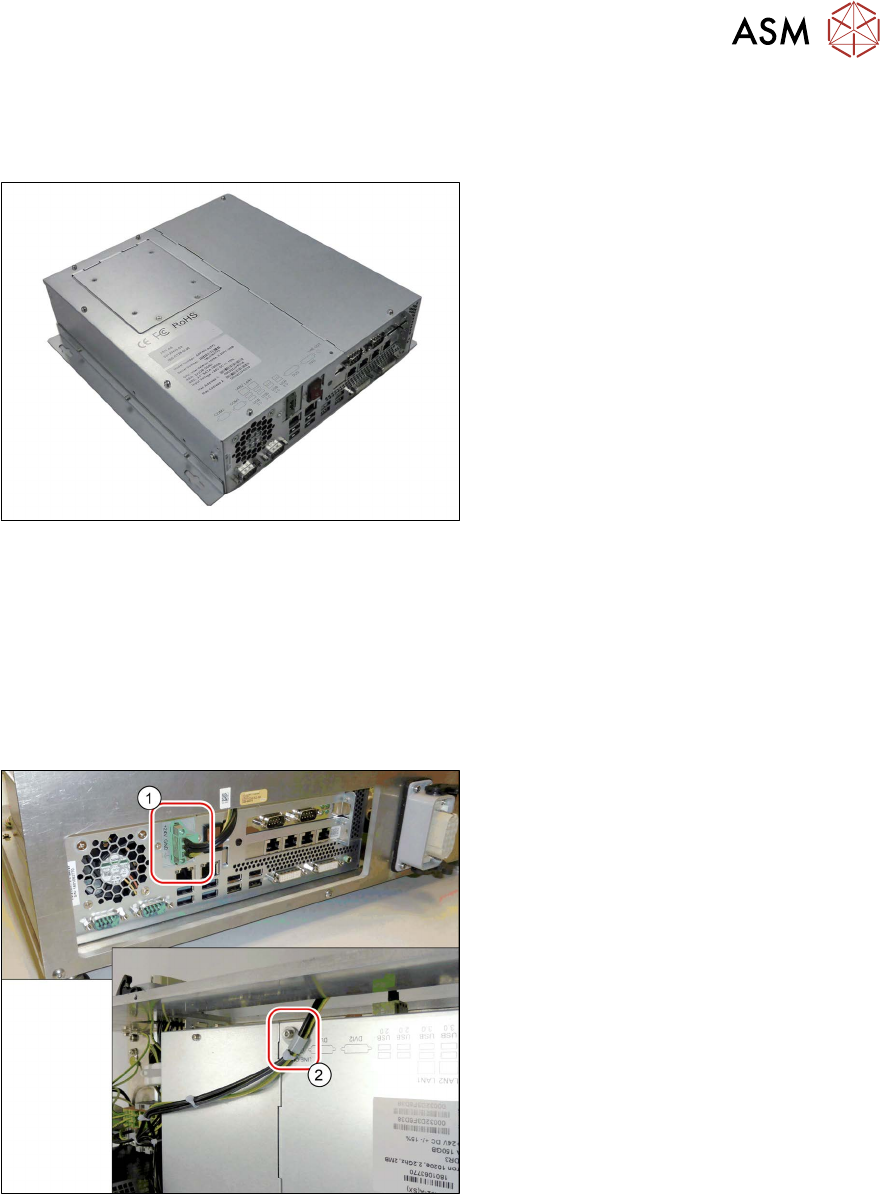

Abb.86: BoxPC ABP402-A CPU1020E 2xPCI SSD (iBase)
●
BoxPC ABP402-A CPU1020E 2xPCI
SSD (iBase) [03120423‑xx]
Diese neuere Version ersetzt die folgenden
älteren Versionen:
Steuerrechner BoxPC 627B kpl.
[03055280‑xx]
Steuerrechner BoxPC 627C [03094731‑xx]
Vorbereitende Arbeiten
► Schalten Sie die HCSII aus und trennen Sie sie vom Netz. Siehe 3.1 "HCSII ausschalten und
vom Netz trennen" [}19]
► Führen Sie die in Abschnitt 3.4 "Zugang zu den Ersatzteilen des HCS II-Steuerrech-
ners" [}21] beschriebenen Schritte durch.
Ausbau
Abb.87: Ausbau 1
► Ziehen Sie vorsichtig das Netzkabel (1)
(verschraubt) auf der Rückseite ab.
► Entfernen Sie die Kabelklemme (2) an
der Oberseite.
