5 Servicearbeiten – Steuerrechner HCSII 5.6 BoxPC ABP402-A (iBase) ersetzen Serviceanleitung SIPLACE Head Care Station II 11/2019 59 5.6 BoxPC ABP402-A (iBase) ersetzen Teile Abb.86: BoxPC ABP402-A CPU1020E 2xPCI SSD (…
5 Servicearbeiten – Steuerrechner HCSII
5.5 AC/DC-Wandler ersetzen (PS1)
58 Serviceanleitung SIPLACE Head Care Station II 11/2019
Ausbau
Abb.84: PS1 – Kabel
► Wenn erforderlich, öffnen Sie die
Kabelbinder. Markieren Sie sich ggf.
die Positionen der jeweiligen Verbin-
dungen, so dass Sie diese später wie-
der eindeutig zuordnen können.
► Stecken Sie vorsichtig alle Kabel an
beiden Seiten ab.
Abb.85: PS1 – Öffnen Sie die Verriegelung
► Öffnen Sie die Verriegelung und ziehen
Sie die PS1 vorsichtig von der Schiene
ab.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
► Ersetzen Sie ggf. entfernte Kabelbinder.
5 Servicearbeiten – Steuerrechner HCSII
5.6 BoxPC ABP402-A (iBase) ersetzen
Serviceanleitung SIPLACE Head Care Station II 11/2019 59
5.6 BoxPC ABP402-A (iBase) ersetzen
Teile
Abb.86: BoxPC ABP402-A CPU1020E 2xPCI SSD (iBase)
●
BoxPC ABP402-A CPU1020E 2xPCI
SSD (iBase) [03120423‑xx]
Diese neuere Version ersetzt die folgenden
älteren Versionen:
Steuerrechner BoxPC 627B kpl.
[03055280‑xx]
Steuerrechner BoxPC 627C [03094731‑xx]
Vorbereitende Arbeiten
► Schalten Sie die HCSII aus und trennen Sie sie vom Netz. Siehe 3.1 "HCSII ausschalten und
vom Netz trennen" [}19]
► Führen Sie die in Abschnitt 3.4 "Zugang zu den Ersatzteilen des HCS II-Steuerrech-
ners" [}21] beschriebenen Schritte durch.
Ausbau
Abb.87: Ausbau 1
► Ziehen Sie vorsichtig das Netzkabel (1)
(verschraubt) auf der Rückseite ab.
► Entfernen Sie die Kabelklemme (2) an
der Oberseite.
5 Servicearbeiten – Steuerrechner HCSII
5.6 BoxPC ABP402-A (iBase) ersetzen
60 Serviceanleitung SIPLACE Head Care Station II 11/2019

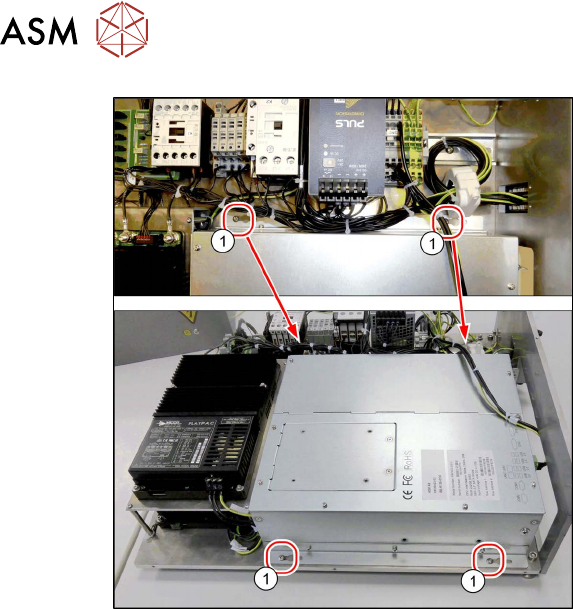

Abb.88: Ausbau 2
► Entfernen Sie die vier Schrauben (1).
► Entfernen Sie vorsichtig den BoxPC.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
► Der BoxPC wird ohne Karten geliefert. Diese müssen bei Bedarf aus dem alten BoxPC ent-
fernt und in den neuen eingebaut oder als Neuteil bestellt werden.
5.7
"CAN-Karte ersetzen" [}61]5.8 "Hotlink-Schnittstelle ersetzen" [}63]
► Ersetzen Sie ggf. entfernte Kabelbinder.
► Für die Software-Installation (neuestes Betriebssystem und HCS-Software) lesen Sie bitte das
entsprechende Installationshandbuch.
