5 Servicearbeiten – Steuerrechner HCSII 5.7 CAN-Karte ersetzen Serviceanleitung SIPLACE Head Care Station II 11/2019 61 5.7 CAN-Karte ersetzen Teile Abb.89: CAN-Karte COM168V2-PCI ● CAN-Karte COM168V2-PCI [03079973‑xx]…
5 Servicearbeiten – Steuerrechner HCSII
5.6 BoxPC ABP402-A (iBase) ersetzen
60 Serviceanleitung SIPLACE Head Care Station II 11/2019
Abb.88: Ausbau 2
► Entfernen Sie die vier Schrauben (1).
► Entfernen Sie vorsichtig den BoxPC.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
► Der BoxPC wird ohne Karten geliefert. Diese müssen bei Bedarf aus dem alten BoxPC ent-
fernt und in den neuen eingebaut oder als Neuteil bestellt werden.
5.7
"CAN-Karte ersetzen" [}61]5.8 "Hotlink-Schnittstelle ersetzen" [}63]
► Ersetzen Sie ggf. entfernte Kabelbinder.
► Für die Software-Installation (neuestes Betriebssystem und HCS-Software) lesen Sie bitte das
entsprechende Installationshandbuch.
5 Servicearbeiten – Steuerrechner HCSII
5.7 CAN-Karte ersetzen
Serviceanleitung SIPLACE Head Care Station II 11/2019 61

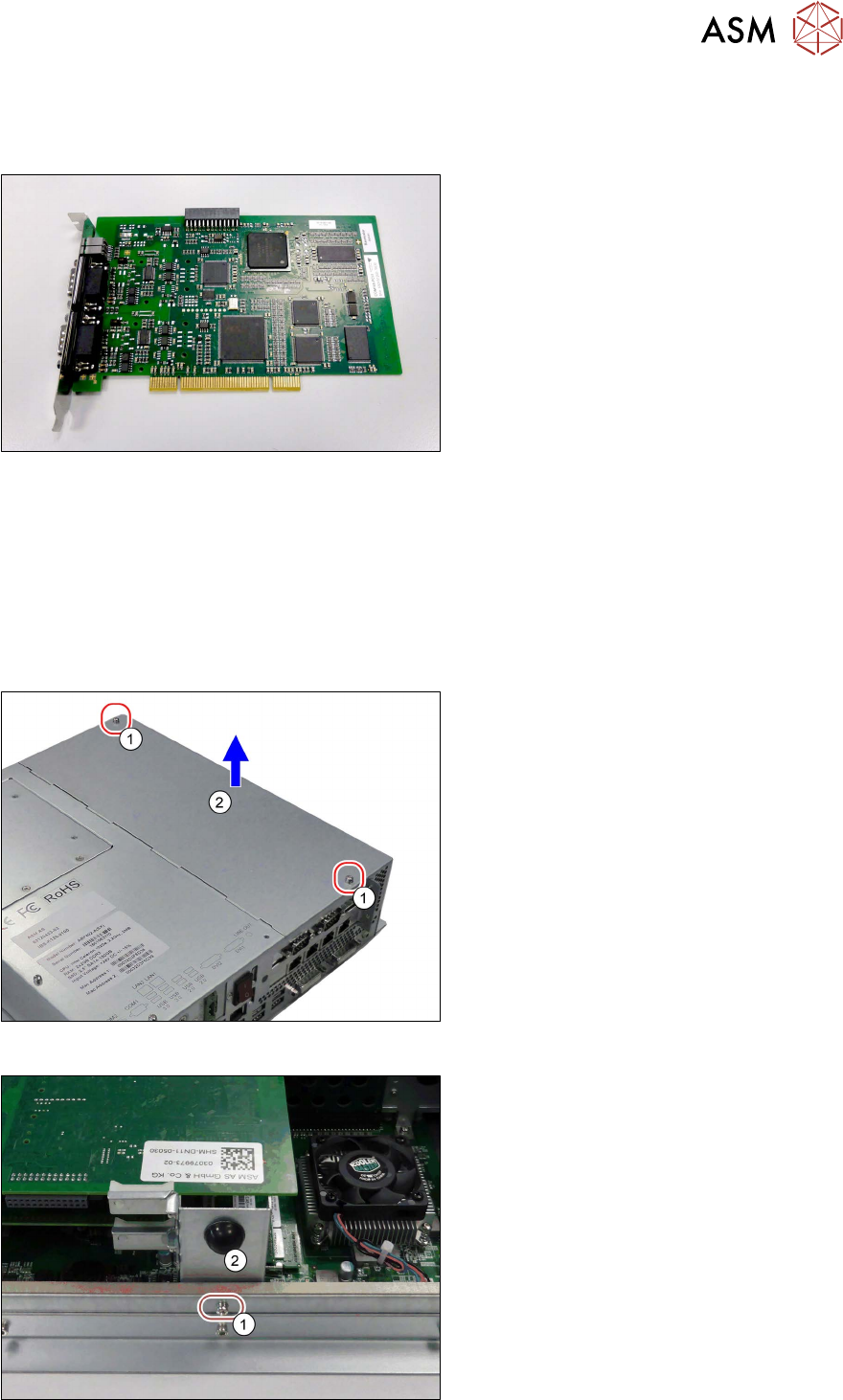

5.7 CAN-Karte ersetzen
Teile
Abb.89: CAN-Karte COM168V2-PCI
●
CAN-Karte COM168V2-PCI
[03079973‑xx]
Vorbereitende Arbeiten
► Schalten Sie die HCSII aus und trennen Sie sie vom Netz. Siehe 3.1 "HCSII ausschalten und
vom Netz trennen" [}19]
► Führen Sie die in Abschnitt 3.4 "Zugang zu den Ersatzteilen des HCS II-Steuerrech-
ners" [}21] beschriebenen Schritte durch.
Ausbau
Abb.90: Ausbau 1
► Entfernen Sie die zwei Schrauben(1).
► Öffnen Sie die Abdeckung(2).
Abb.91: Ausbau 2
► Entfernen Sie die Schraube(1).
► Entfernen Sie vorsichtig die LP-Unter-
stützung (2)
.
5 Servicearbeiten – Steuerrechner HCSII
5.7 CAN-Karte ersetzen
62 Serviceanleitung SIPLACE Head Care Station II 11/2019
Abb.92: Ausbau 3
► Entfernen Sie die Schraube(1).
► Entfernen Sie vorsichtig die CAN-Karte
(2)
.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
► Ersetzen Sie ggf. entfernte Kabelbinder.
