5 Servicearbeiten – Steuerrechner HCSII 5.8 Hotlink-Schnittstelle ersetzen Serviceanleitung SIPLACE Head Care Station II 11/2019 63 5.8 Hotlink-Schnittstelle ersetzen Teile Abb.93: Hotlink-Schnittstelle PCI A24 K01 ● H…
5 Servicearbeiten – Steuerrechner HCSII
5.7 CAN-Karte ersetzen
62 Serviceanleitung SIPLACE Head Care Station II 11/2019

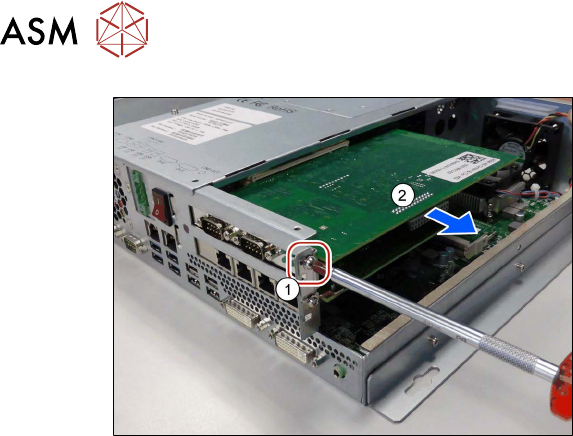

Abb.92: Ausbau 3
► Entfernen Sie die Schraube(1).
► Entfernen Sie vorsichtig die CAN-Karte
(2)
.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
► Ersetzen Sie ggf. entfernte Kabelbinder.
5 Servicearbeiten – Steuerrechner HCSII
5.8 Hotlink-Schnittstelle ersetzen
Serviceanleitung SIPLACE Head Care Station II 11/2019 63

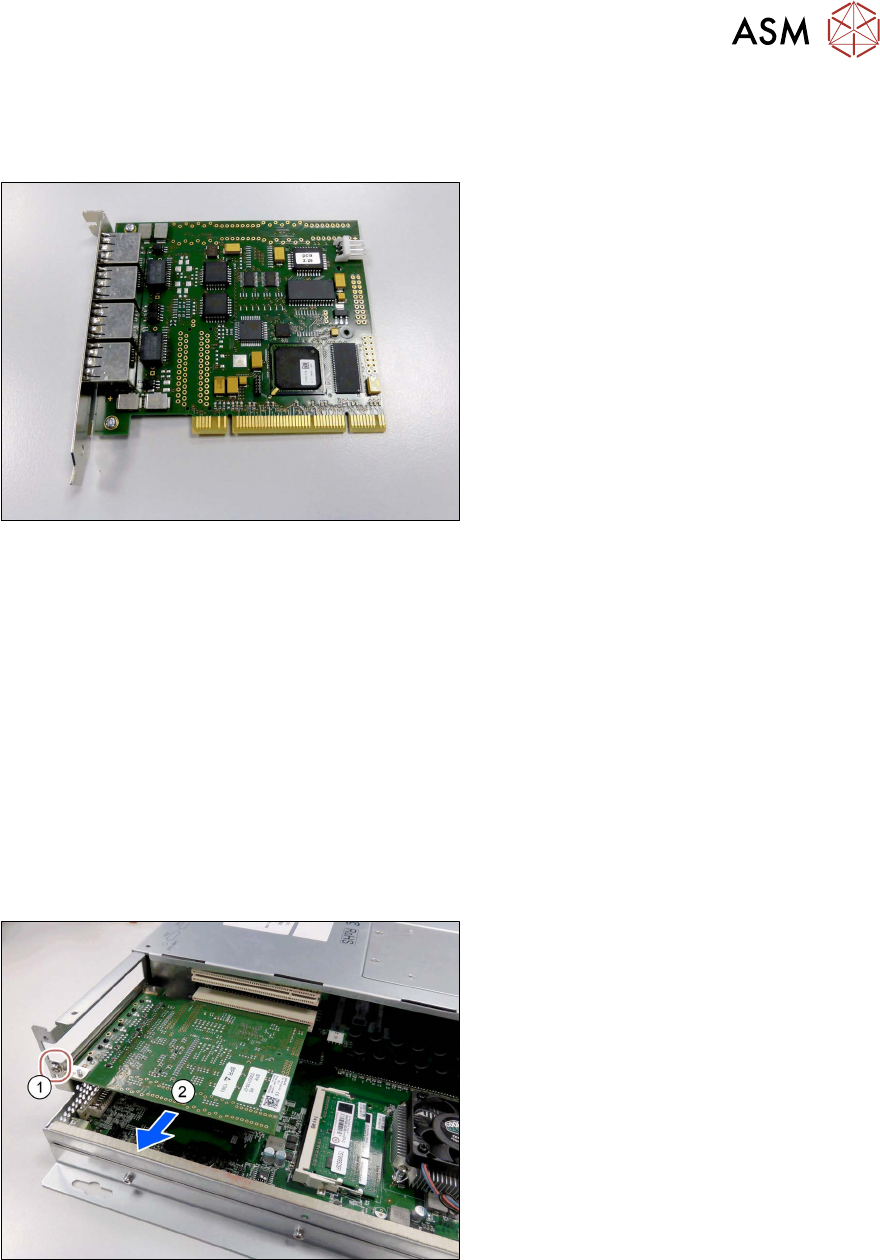

5.8 Hotlink-Schnittstelle ersetzen
Teile
Abb.93: Hotlink-Schnittstelle PCI A24 K01
●
Hotlink-Schnittstelle PCI A24 K01
[03052135-xx]
Vorbereitende Arbeiten
► Schalten Sie die HCSII aus und trennen Sie sie vom Netz. Siehe 3.1 "HCSII ausschalten und
vom Netz trennen" [}19]
► Führen Sie die in Abschnitt 3.4 "Zugang zu den Ersatzteilen des HCS II-Steuerrech-
ners" [}21] beschriebenen Schritte durch.
Vor dem Ausbau zu beachten
Um diese Baugruppe aus der HCS II zu entfernen, entfernen Sie zunächst die folgenden Baugrup-
pen. Die Befestigungs- und Verbindungselemente sind zugänglich und Sie können diese Baugrup-
pe entfernen.
► Entfernen Sie die CAN-Karte aus dem BoxPC. Siehe 5.7 "CAN-Karte ersetzen" [}61].
Ausbau
Abb.94: Ausbau 1
► Entfernen Sie die Schraube(1).
► Entfernen Sie vorsichtig die Hotlink-
Schnittstelle (2)
.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.
► Ersetzen Sie ggf. entfernte Kabelbinder.
5 Servicearbeiten – Steuerrechner HCSII
5.9 Spannung prüfen/einstellen
64 Serviceanleitung SIPLACE Head Care Station II 11/2019
5.9 Spannung prüfen/einstellen
GEFAHR
Gefährliche Spannung
Unsachgemäße Handhabung der Stromversorgung kann zu Tod, schweren Körperverlet-
zungen oder erheblichen Sachschäden führen.
Nur SIPLACE Techniker oder entsprechend qualifizierte Personen, z.B. zertifizierte Elek-
trofachkräfte dürfen diese Aufgabe an der Stromversorgung vornehmen.
