1 Einführung

1.2 Weitere Hinweise

Serviceanleitung SIPLACE Head Care Station II 11/2019 7

1.2 Weitere Hinweise

1.2.1 Wichtige Hinweise zur umweltfreundlichen Entsorgung von Materialien

Für unsere Produkte werden nur Stoffe, Materialien und Teile verwendet, die sich leicht trennen

und umweltfreundlich entsorgen lassen.

HINWEIS

Bestimmungen beachten

Für die fachgerechte und umweltfreundliche Entsorgung der Anlage, der Betriebsstoffe und

der Verbrauchs- und Verschleißteile ist ausschließlich der Betreiber der Anlage verant-

wortlich.

► Beachten Sie dazu die nationalen gesetzlichen Bestimmungen für die Abfallent-

sorgung und den Umweltschutz.

1.2.2 Hinweis zum Original-Zubehör

Verwenden Sie nur Originalersatzteile und autorisiertes Zubehör. Die Verwendung anderer Teile

beeinträchtigt die Sicherheit und wird die Haftung für die daraus entstehenden Folgen aufheben.

1.2.3 Hinweise zu dieser Serviceanleitung

WARNUNG

Zusatzqualifikation erforderlich

Die in dieser Anleitung beschriebenen Servicearbeiten sind nur durch speziell geschulte

Servicetechniker zu leisten und erfordern daher eine entsprechende Zusatzqualifikation

und Zusatzkenntnisse.

Sollten Sie während der Servicearbeiten Fragen haben, wenden Sie sich bitte an Ihre lokale

SIPLACE Serviceorganisation.

1.2.4 EGB-Richtlinien

1.2.4.1 Was bedeutet EGB?

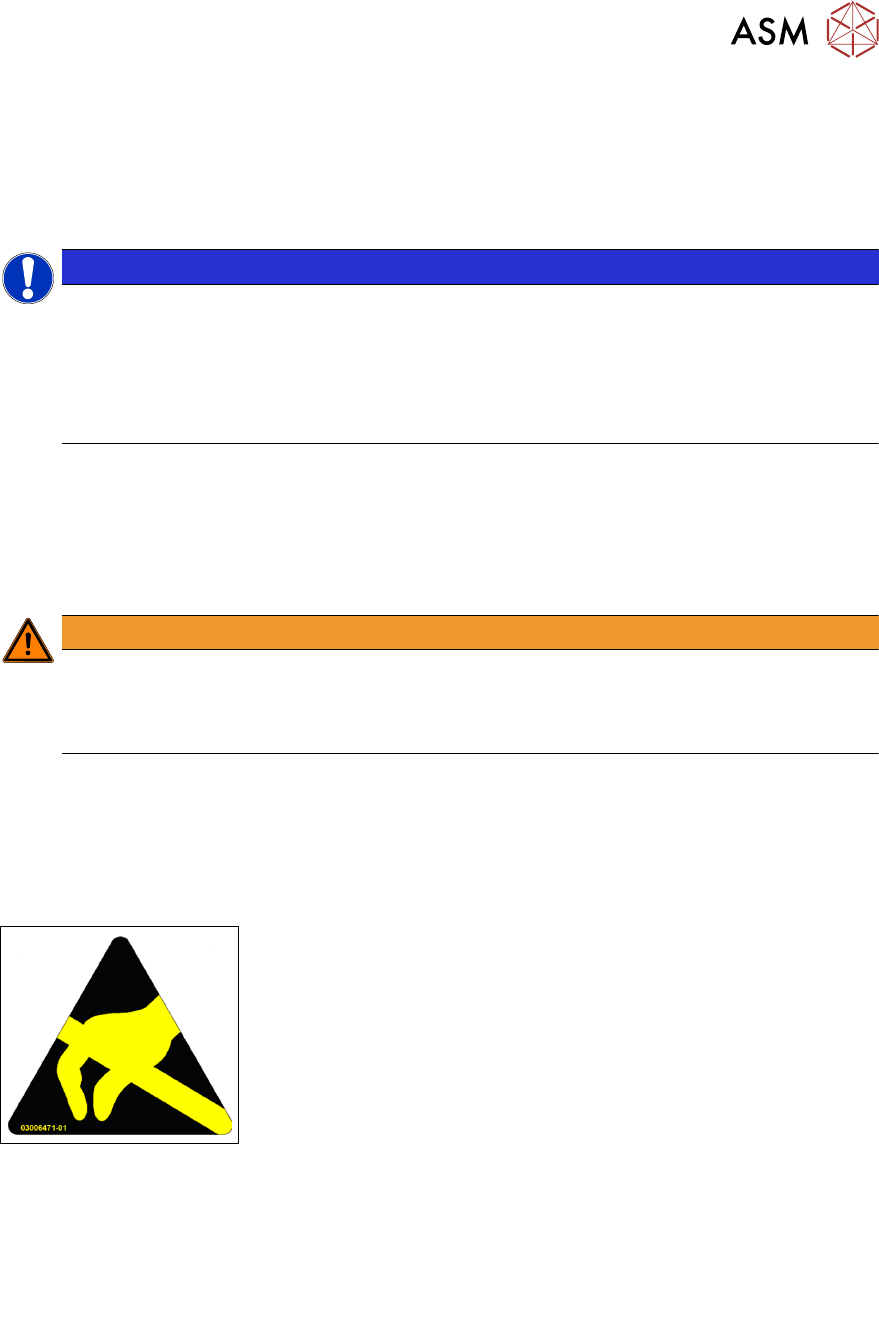

Abb.1: EGB-Aufkleber

Fast alle modernen Baugruppen sind mit hochintegrierten Bausteinen

bzw. Bauelementen in MOS-Technik bestückt. Diese elektronischen

Bauelemente sind technologisch bedingt sehr empfindlich gegen

Überspannungen und damit auch gegen elektrostatische Entladung.

Die Kurzbezeichnung für elektrostatisch gefährdete Baugruppen ist

EGB. Daneben findet man häufig auch die international gebräuch-

liche Bezeichnung ESD (Electrostatic Sensitive Device). Neben-

stehendes Symbol auf Schildern an Schränken, Baugruppenträgern

oder Verpackungen weist auf die Verwendung von elektrostatisch

gefährdeten Bauelementen und damit auf die Berührungsempfind-

lichkeit der betreffenden Baugruppen hin.

EGBs können durch Spannungen und Energien zerstört werden, die weit unterhalb der Wahrneh-

mungsgrenze des Menschen liegen. Solche Spannungen treten bereits dann auf, wenn ein Bau-

element oder eine Baugruppe von einem nicht elektrostatisch entladenen Menschen berührt wird.

Bauelemente, die solchen Überspannungen ausgesetzt wurden, können in den meisten Fällen

nicht sofort als fehlerhaft erkannt werden, da sich erst nach längerer Betriebszeit ein Fehlverhal-

ten einstellen kann.

1.2.4.2 Wichtige Schutzmaßnahmen gegen statische Aufladung

► Die meisten Kunststoffe sind stark aufladbar und deshalb unbedingt von den gefährdeten

Bauelementen fernzuhalten!

► Beim Umgang mit elektrostatisch gefährdeten Bauelementen ist auf gute Erdung von Mensch,

Arbeitsplatz und Verpackung zu achten!

1 Einführung

1.2 Weitere Hinweise

8 Serviceanleitung SIPLACE Head Care Station II 11/2019

1.2.4.3 Handhabung von EGB-Baugruppen

Grundsätzlich gilt: Berühren Sie elektronische Baugruppen nur dann, wenn Sie Arbeiten an den

Baugruppen ausführen müssen. Fassen Sie dabei Flachbaugruppen auf keinen Fall so an, dass

dabei Bauelemente-Pins oder Leiterbahnen berührt werden.

Berühren Sie Bauelemente nur, wenn Sie selbst durch eine der folgenden Maßnahmen geerdet

sind:

●

Sie tragen ein EGB-Armband.

●

Sie tragen EGB-Schuhe.

●

Sie tragen EGB-Schuherdungsschutzstreifen in Verbindung mit einem EGB-Boden.

Bevor Sie eine elektronische Baugruppe berühren, entladen Sie Ihren eigenen Körper, indem Sie

unmittelbar vorher einen leitfähigen, geerdeten Gegenstand berühren (z.B. metallblanke Schalt-

schrankteile, Wasserleitung).

Bringen Sie Baugruppen nicht mit aufladbaren und hochisolierenden Stoffen in Berührung,

z.B.Kunststoff-Folien, isolierende Tischplatten oder Bekleidungsteile aus Kunstfaser.

Legen Sie Baugruppen nur auf leitfähigen Unterlagen ab (Tisch mit EGB‑Auflage, leitfähiger

EGB‑Schaumstoff, EGB-Verpackungsbeutel, EGB-Transportbehälter).

Bringen Sie Baugruppen nicht in die Nähe von Datensichtgeräten, Monitoren oder Fernsehern.

Halten Sie mindestens einen Abstand von 10cm zu Monitoren ein.

1.2.4.4 Messen und Ändern an EGB-Baugruppen

Führen Sie nur dann Messungen an Baugruppen durch, wenn eine der folgenden Bedingungen

erfüllt ist:

●

Sie verwenden ein geerdetes Messgerät (z.B.über Schutzleiter).

●

Sie verwenden ein potentialfreies Messgerät und entladen den Messkopf vor der Messung

(z.B.indem Sie ein metallblankes Steuerungsgehäuse berühren).

► Verwenden Sie nur einen geerdeten Lötkolben, wenn Sie Lötarbeiten durchführen.

1.2.4.5 Versenden von EGB-Baugruppen

► Bewahren Sie Baugruppen und Bauelemente grundsätzlich in leitfähiger Verpackung

(z.B.metallisierten Kunststoffschachteln oder Metallbüchsen) auf bzw. versenden Sie diese

auch in leitfähiger Verpackung.

► Sind Verpackungen nicht leitend, müssen Sie die Baugruppen vor dem Verpacken leitend

umhüllen. Verwenden Sie dazu beispielsweise leitfähigen Schaumgummi, EGB‑Beutel, Haus-

halts-Alufolie oder Papier. Unter keinen Umständen dürfen Sie Kunststofftüten oder -folien

verwenden.

► Achten Sie bei Baugruppen mit eingebauten Batterien darauf, dass die leitfähige Verpackung

die Batterieanschlüsse nicht berührt oder kurz schließt und decken Sie gegebenenfalls

Anschlüsse zuvor mit Isolierband oder Isoliermaterial ab.

1.2.5 Übersicht über die Ausgabestände

Dokument

SIPLACE Head Care Station II (HCS II)

Serviceanleitung

Ausgabe Änderungen

11/2019 Erstausgabe

1 Einführung

1.3 Personalqualifikation und Schulung

Serviceanleitung SIPLACE Head Care Station II 11/2019 9

1.2.6 SIPLACE im World Wide Web (WWW)

Unter der Adresse www.asm-smt.com können Sie sich in unsere SIPLACE®-Homepage einlog-

gen.

Wählen Sie zwischen der deutschen und englischen Version.

Die einzelnen Rubriken enthalten Informationen zu unseren Produkten, Dienstleistungen und

Ansprechpartnern.

Darüber hinaus haben registrierte Kunden Zugang zur Benutzergruppe MySIPLACE. Dort können

Sie spezielle Informationen zu unseren Bestückautomaten abrufen, wie z.B.:

●

technische Dokumentation

●

technische Infos

●

Ersatzteilelisten

Und so einfach ist die Registrierung für den Zugang zu MySIPLACE:

► Klicken Sie am Kopf der Website auf und dort auf den Link

Registrieren.

► Füllen Sie das Anmeldeformular aus und senden Sie es ab.

Zeitnah erhalten Sie Ihre Zugangsberechtigung mit Benutzername und Passwort.

1.3 Personalqualifikation und Schulung

Qualifiziertes bzw. ausreichend geschultes Personal bedeutet, dass diese Personen mit der Auf-

stellung, dem Betrieb und der Instandhaltung der Maschine und der Zusatzgeräte vertraut sind und

über eine entsprechende Qualifikation verfügen, wie z.B.:

●

Die Ausbildung oder Unterweisung bzw. Berechtigung, Stromkreise und Anlagenteile gemäß

den Standards der Sicherheitstechnik ein- und auszuschalten, freizuschalten, zu erden oder

zu kennzeichnen.

●

Die Ausbildung oder Unterweisung gemäß den Standards der Sicherheitstechnik in Pflege

und Gebrauch einer angemessenen Sicherheitsausrüstung.

●

Die Schulung in Erster Hilfe.

1.4 Abkürzungen

Abkürzungen Beschreibung

C&P Collect&Place

C&P12, CP12 Collect&Place-Kopf mit 12 Segmenten

C&P20, CP20 Collect&Place-Kopf mit 20 Segmenten

C&P6, CP6 Collect&Place-Kopf mit 6 Segmenten

CPP Collect&Pick&Place-Kopf

CPx Sammelbezeichnung für CPP, CP20, CP12 und/oder CP6

EGB Elektrostatisch gefährdete Bauelementegruppe

EMV Elektromagnetische Verträglichkeit

FHE Fast Head Exchange

HCSII Head Care Station II

LP Leiterplatte

P&P Pick&Place

TH TwinHead

VS Visionsystem

ZV Zwischenverteiler

ZV1, ZV2 Zwischenverteiler 1, Zwischenverteiler 2
