2-8
2
2.操作画面和各种按钮
操作机器之前，必须充分了解软件系统画面的基本构成和操作方法。

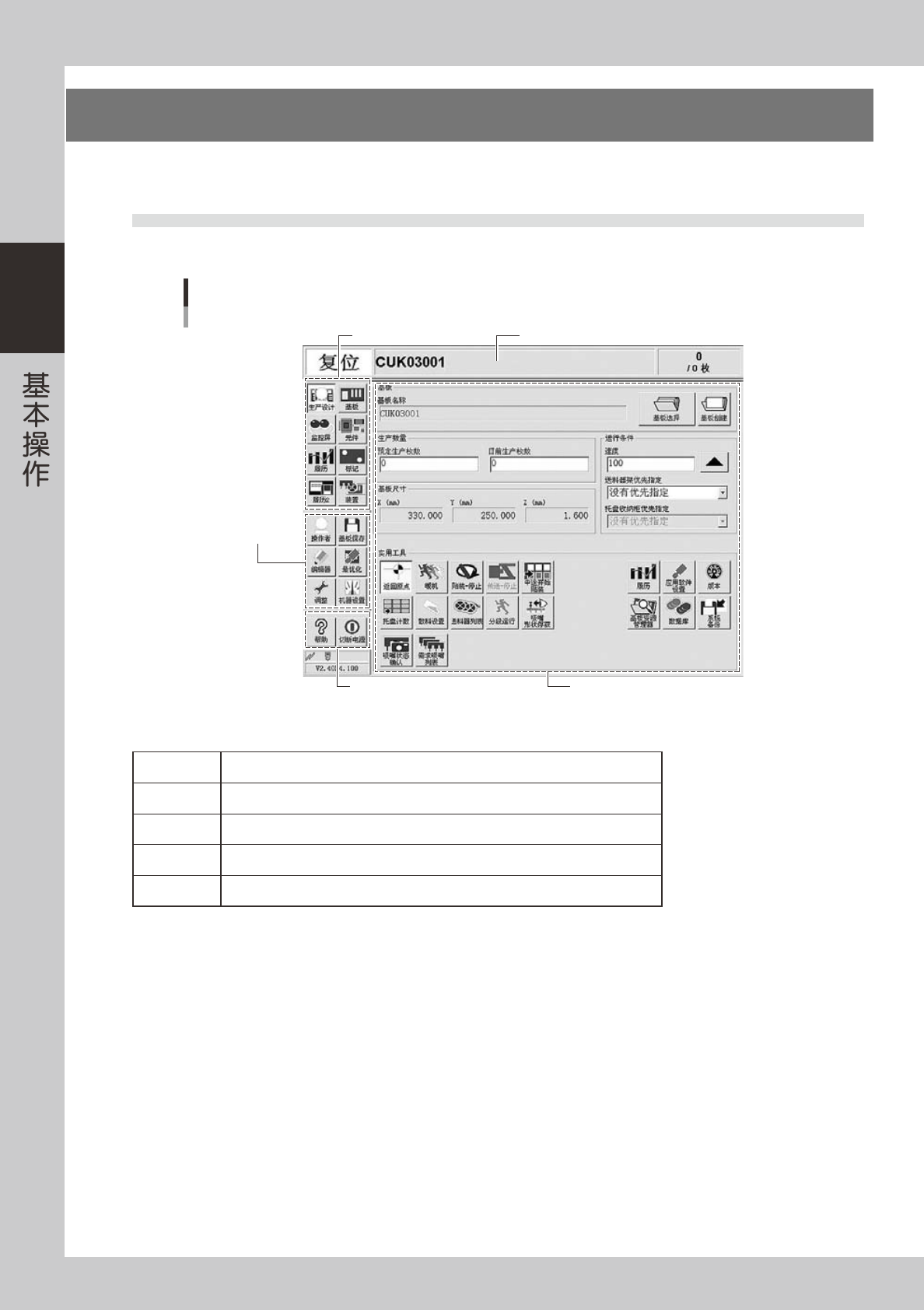

2.1 操作画面的基本构成
YG 系列的操作画面由「状态区域」、「按钮区域」、「自由区域」构成。
按钮区域1
按钮区域2
按钮区域3
状态区域
画面构成示例
生产设计画面
自由区域
26200-M0-00
■ 画面上的各区域
状态区域 左端显示当前的机器状态 ; 中央显示所选基板的名称 ; 右端显示基板的生产数量。
按钮区域 1 可选择主要的操作菜单。随着所选按钮，「自由区域」的画面内容自动切换。
按钮区域 2 调用辅助功能的按钮。
按钮区域 3 有帮助画面的 [ 帮助 ] 按钮和关闭机器电源的 [ 切断电源 ] 按钮。
自由区域 显示由菜单按钮选择的操作画面。
2-9
2

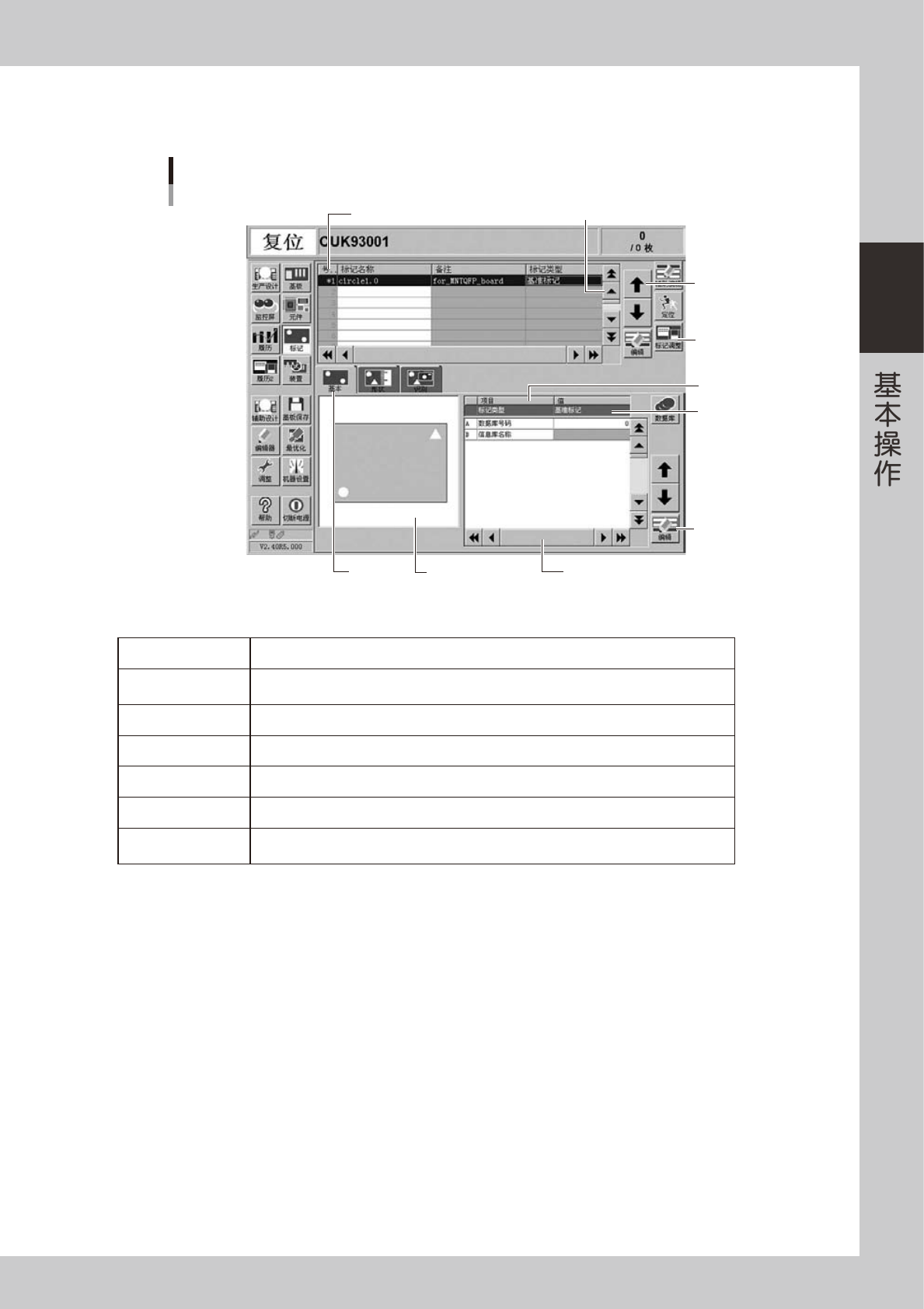

■各种按钮和输入框
操作画面上设置有各种按钮、选择选项卡、输入框等。
行移动按钮
纵向滚动条&按钮
操作画面示例
标记画面
操作按钮
编辑按钮
横向滚动条&按钮
辅助画面
选项卡
参数列表
参数输入框
数据No.列表
26201-M0-00
■ 画面上的按钮及其它
选择选项卡 选择选项卡，可以切换至各种参数的输入画面。
参数输入框
在此可选择和输入参数。用键盘操作时，双击即可编辑。用触摸式液晶屏操作时，则按画面
右下方的 [ 编辑 ] 按钮，弹出编辑对话框后输入。
滚动条 & 按钮 查阅数据 No. 列表、参数列表等多页内容时使用。
行移动按钮 查阅数据 No. 列表、参数列表时，逐行上下移动光标时使用。
操作按钮 根据目的，打开次项操作画面和对话框时使用。
编辑按钮 显示所选项目、参数的编辑对话框。
辅助画面
用插图等形式显示对参数的输入有帮助的信息。该画面与参数列表以及辅助画面内的
字母表对应。
2-10
2

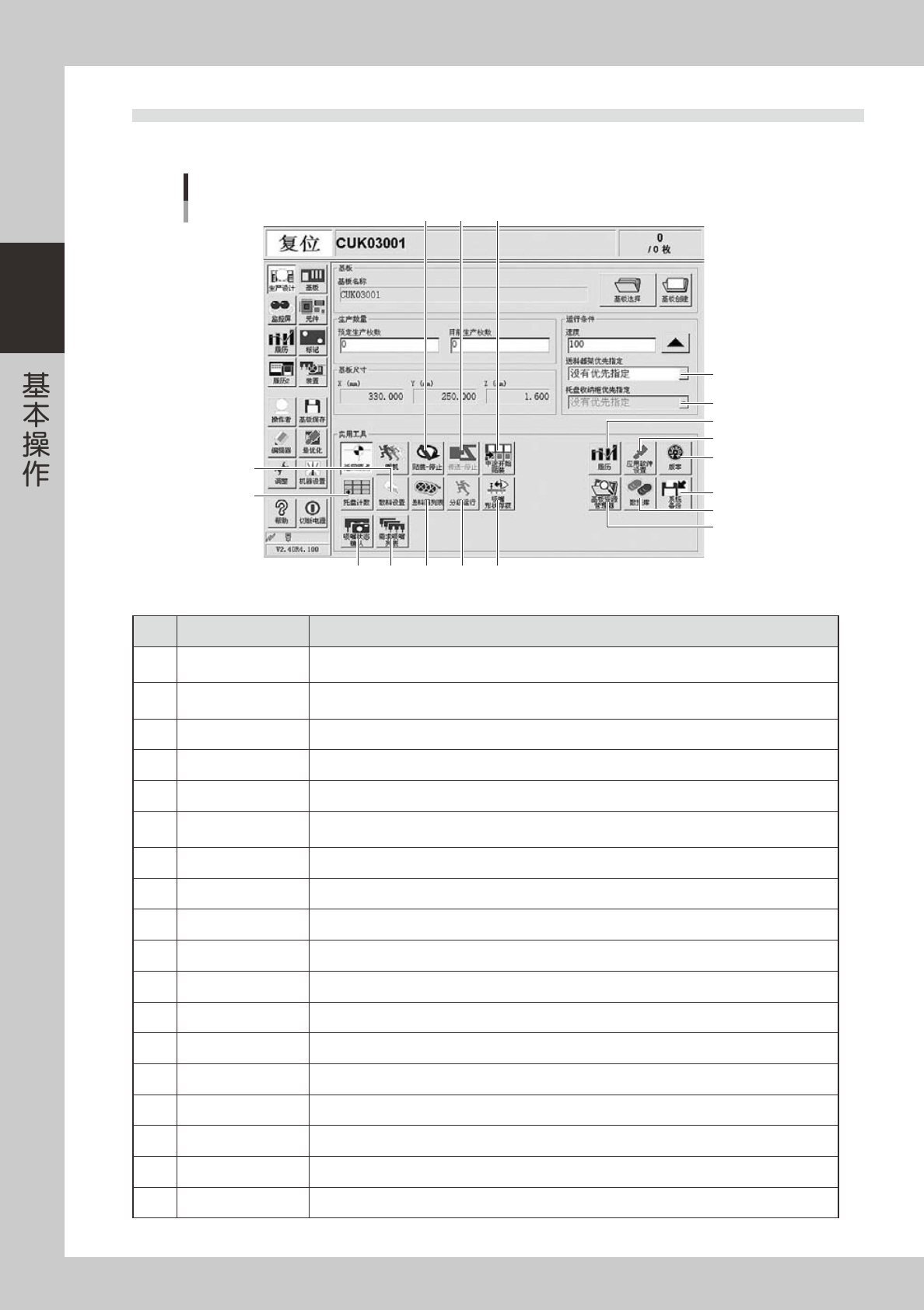

2.2 生产设计画面
以下说明「生产设计」画面中所显示各按钮的内容。
「生产设计」画面
1
2
3
4
5
6
7
8
9
10 11
12
131415
16
17
18
26202-M0-00
按钮名称 功能
1 送料器架优先指定
设置替代元件时有效的功能。可选择不指定优先、前侧优先、后侧优先、自动切换（不优先）（前侧优先）
（后侧优先）。
2 托盘收纳柜优先指定
装备有托盘收纳柜型的托盘交换器，且设置了收纳柜间的替代元件时有效的功能。可选择不指定优先、
上侧优先、下侧优先、自动切换（不优先）（上侧优先）（下侧优先）。
3 履历 可以进行生产履历的保存及履历 1、2 项目中必要项目的选择、保存、清除和媒体的取出。
4 应用软件设置 可以进行有关机器画面显示的设置和操作者的添加／删除，设置密码等。
5 版本 显示应用软件、系统等的版本信息。
6 系统备份
可以进行机器运行时必要的机械坐标、精度信息、选项装备信息等复原机器时必要数据的备份和复原
操作。
7 数据库 可以设置关于生产中必要的元件和标记信息数据库的备份或复原以及数据库所在位置。
8 基板资源管理器 可以进行基板数据的移动、备份、复原、复制等。
9 贴装 - 停止 可以确认贴装结果，阻止基板流入下位机。
10 传送 - 停止 贴装的基板传向下位机后机器停止。
11 中途开始贴装 贴装中，由于某种原因机器停止复位后，想要继续在下一个贴装位置开始贴装时使用。
12 吸嘴形状俘获 取得芯片元件用吸嘴前端的形状时使用。
13 分段运行 首件贴装、试验贴装以及问题解析时，想要在目的位置一时停止时使用。
14 送料器列表 生产设计时，可以确认当前要生产的元件种类和安装位置。
15 需求吸嘴列表 显示当前要使用的吸嘴列表。
16 吸嘴状态确认 取得芯片元件用吸嘴前端形状时，以及确认吸嘴前端赃污状况时使用。
17 托盘计数 显示托盘元件至当前为止的使用数。
18 散料设置 补充散装式送料器元件时，可以将元件送至吸附位置。
