Parts List (Electrical Parts) - 第8页
AVK3(NM-AA30,AA31) 全体図 UNIT LAYOUT [ 前面 -3 FRONT VIE W -3] FZQ124784B07-3 リレー： G2R-2-SND RELAY 12 スイッチング電源 : S82J-05024D S WITCH ING PO W ER SUPP LY 26 光サイクルタイマ : P610-CT-3 OP TI CA L CY CL E TI MER 29 光モジュール： P610-O16A …

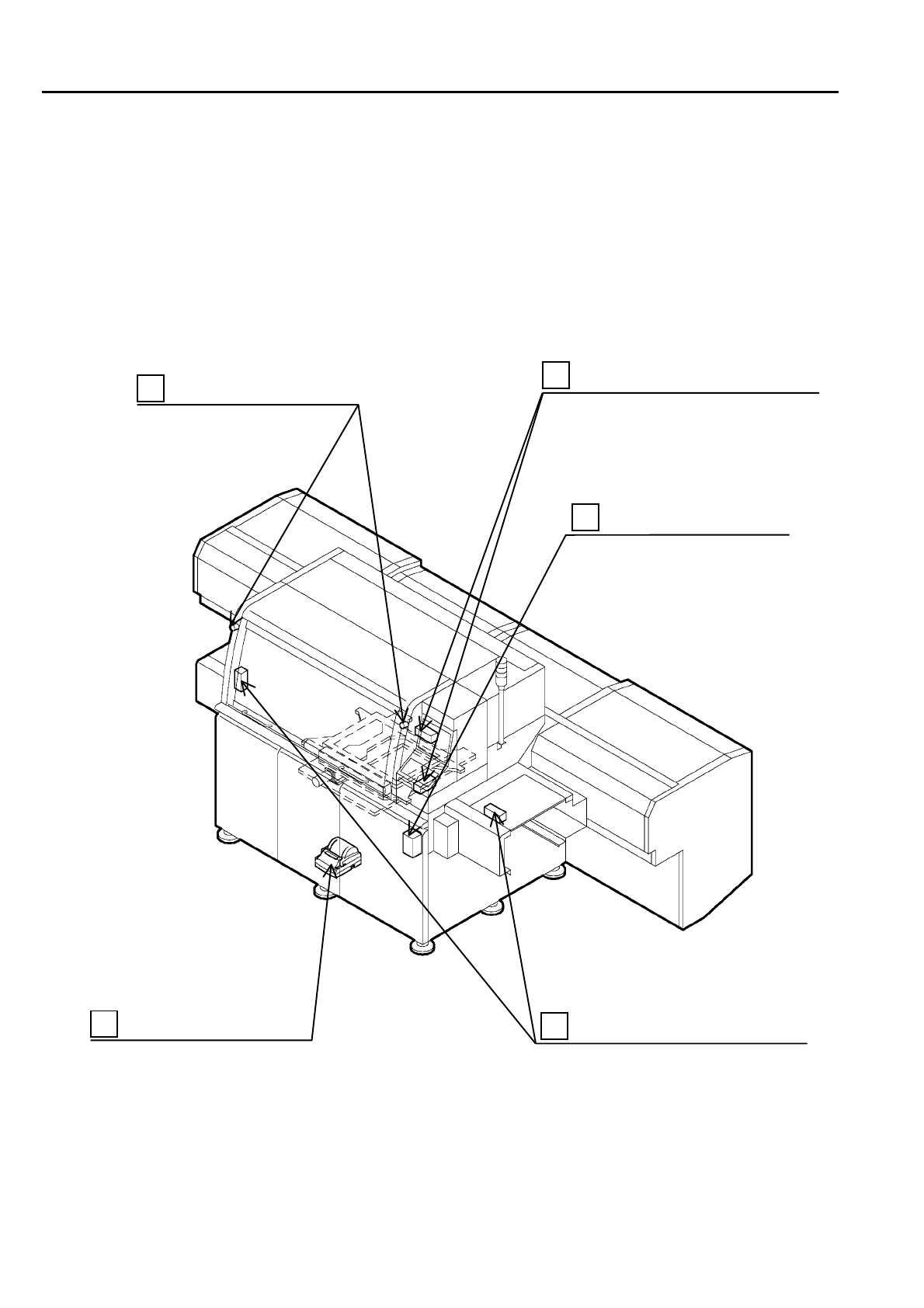

AVK3(NM-AA30,AA31)
全体図
UNIT LAYOUT
[
前面
-2 FRONT VIEW-2]
FZQ124784B07-2
光モジュール
: P610-O8N-A
OPTICAL MODULE
30
リレー
: G3R-OA202SLN-UTU
RELAY
12
ソケット
: P2CF-11
SOCKET
13
ソケット
: P2CF-08-E
SOCKET
13
インターロック基板
INTERLOCK BOARD
18
光モジュール
: P610-O16A
OPTICAL MODULE
30
光モジュール
: P610-I16A
OPTICAL MODULE
30
光モジュール
: P610-I16A
OPTICAL MODULE
30
光モジュール
: P610-AC100-C
OPTICAL MODULE
30
配電ユニット
POWER SOURCE UNIT
6
ZNR
基板
ZNR BOARD
19
タイマフロントカバー
: Y92A-48B
TIMER FRONT COVER
15
タイマ
: H3CR-H8L
TIMER
14
タイマフロントカバー
: Y92A-48B
TIMER FRONT COVER
15
タイマ
: H3CR-A DC/AC24V
TIMER
14
挿入検出器
INSERTION DETECTION UNIT
9
主操作盤
MAIN CONTROL PANEL
2
FDD : YD-702D-6639D-021051
FLOPPY DISK DRIVE
23
メンテナンススイッチ
: TM-2-8221/EZ/S-N
KEY SWITCH
22
光モジュール
: P610-I16A
OPTICAL MODULE
30
イネーブリングスイッチ
: M22-D-G-X1/K10
ENABLING SWITCH
21
AVK3(NM-AA30,AA31)
全体図
UNIT LAYOUT
[
前面
-3 FRONT VIEW-3]
FZQ124784B07-3
リレー：
G2R-2-SND
RELAY
12
スイッチング電源
: S82J-05024D
SWITCHING POWER SUPPLY
26
光サイクルタイマ
: P610-CT-3
OPTICAL CYCLE TIMER
29
光モジュール：
P610-O16A
OPTICAL MODULE
30
光モジュール：
P610-I16A
OPTICAL MODULE
30
光モジュール：
P610-I8N-A
OPTICAL MODULE
30
光モジュール：
P610-O8N-A
OPTICAL MODULE
30
ＡＣサーボモータドライバ
: P326M-250LE4A
A
C SERVO MOTOR DRIVE
R
5
ＡＣサーボモータドライバ
: P326M-075MSG
A
C SERVO MOTOR DRIVE
R
5
ソケット
: P2RF-08-E
SOCKET
13
サーキットプロテクタ
: CP30-BA 1P 1-M 3A
CIRCUIT PROTECTOR
31
サーキットプロテクタ
: CP30-BA 3P 1-M 7A
CIRCUIT PROTECTOR
31
サーキットプロテクタカバー
: TC1-CPNP
CIRCUIT PROTECTOR COVER
32
サーキットプロテクタカバー
: TC3-CPNP
CIRCUIT PROTECTOR COVER
32
AVK3(NM-AA30,AA31)
全体図
UNIT LAYOUT
[
前面
-4 FRONT VIEW-4]
FZQ124784B07-4
36
オーバーランリミットスイッチ
: AT0-11-S-I/R
OVERRUN LIMIT SWITCH
33
サーキットブレーカ
: PKZM0-16-T
CIRCUIT BREAKER
34
非常停止スイッチ
: M22-PV/K02
EMERGENCY STOP SWITCH
35
インターロックスイッチ
: D4DS-2AFS
INTERLOCK SWITCH
39
プリンタ
: iDP3240-PJ100-PFSC
PRINTER
