6-4 Samsung Component Placer SM 411F/411FN Administrator ’ s Guide PCB 기판 위의 가로나 세로로 평행한 위치의 두 점 중에서 두 번째 점을 티칭합 니다 . 티칭한 후 “ Enter ” 키를 누르면 다음 화면 을 표시합니다 . 두 점을 티칭한 후 “ Enter ” 키를 누르면 초기각도 티칭작업이 완료됩니다 . <5. Place O…
6-3
Board
정의
프레임에 대해서 틀어진 정도)를 설정해야 합니다.
최초에 작성되어진 PCB프로그램의 PCB가1도 정도 틀어진 상태에서 PCB프로
그램이 작성되었다면, 이 후 생산되는 모든 PCB들은1도가 틀어진 상태를 수정
하지 않고 작업을 하게 됩니다.
그래서 PCB상의 수직 또는 수평의 동일한 점으로 판단되는2점을 티칭하여 초
기 PCB의 틀어진 각도를 계산하여, 모든 장착좌표를 생성해야합니다.
PCB의 피
두셜마크에 대한 CAD 데이터가 없는 경우, PCB의 피두셜마크에 대
한 데이터를 얻기 위해서 사용됩니다.
PCB의 피두셜마크에 대한 CAD 정보를 얻은 후에는 더 이상 이 값은 사용되지
않으므로 해당 PCB가 반출되는 시점에 ‘0’으로 초기화됩니다. 보정이 되면 좌
표 생성시 틀어짐 정도를 자동 반영하므로 매번 틀어짐을 보정하지 않습니다.
메 모 보정을 하려면 다음과 같은 조건이 동시에 만족되어야 합니다.
컨베이어의 작업스테이션에 PCB반입
사용자모드가 ‘작업자’가 아닌 상태
PCB의 피두셜마크가2점 이상 설정
<Initial Theta - Teach> 버튼
PCB의 초기각도를 티칭하는 기능을 수행하는데 클릭하면 다음의 화면을 순차
적으로 표시합니다.
PCB의 초기각도를 티칭하는 기능을 수행하는데 클릭하면 다음의 화면을 순차
적으로 표시합니다.
PCB위의 가로로 평행한 위치의 두 점이나 세로로 평행한 위치의 두 점의 좌표
를 티칭하면 자동으로 PCB의 초기 각도를 계산하여 PCB의 틀어짐을 보상합니
다.

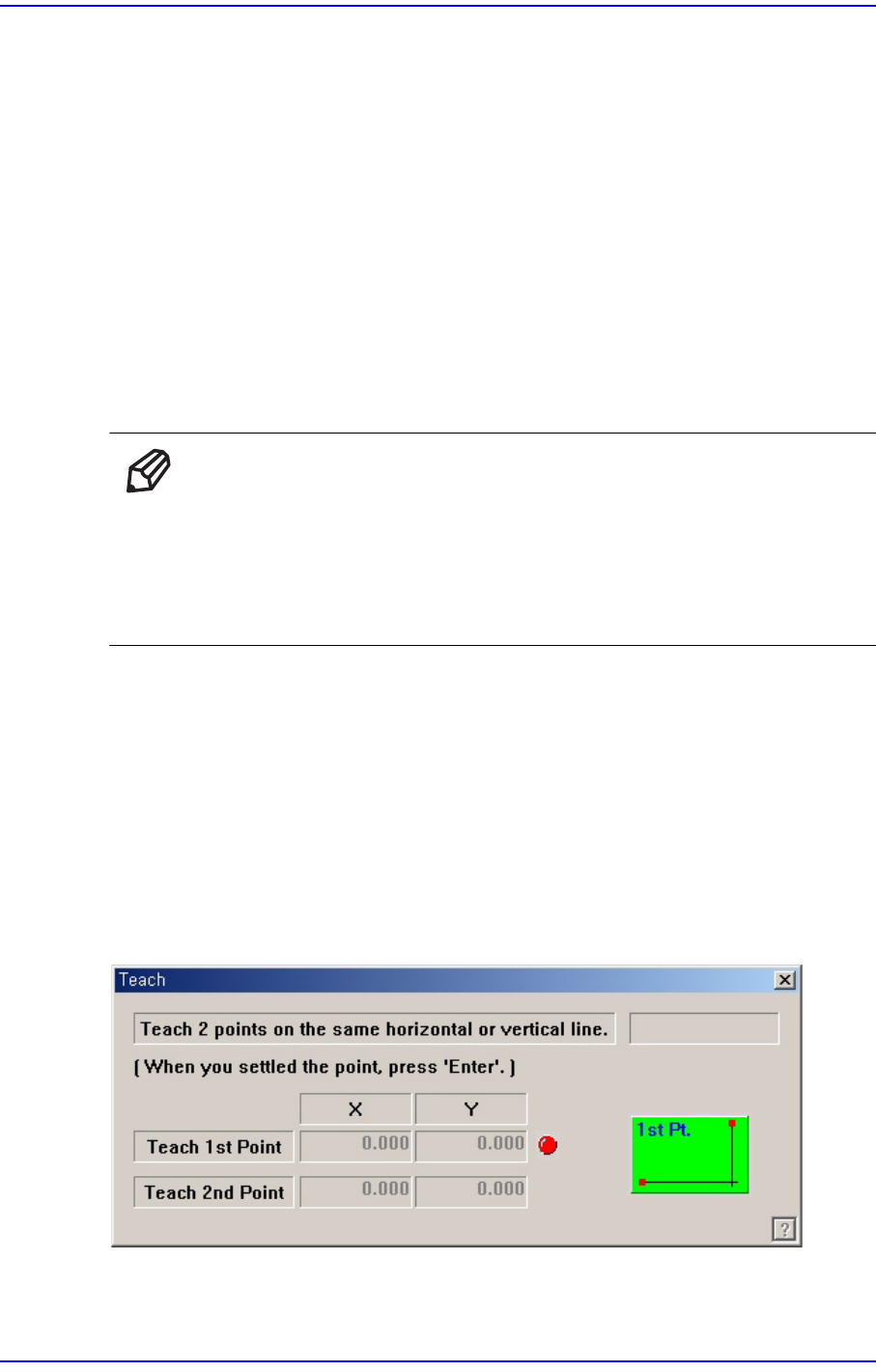

PCB기판 위의 가로나 세로로 평행한 위치
의 두 점 중에서 첫 번째 점을 티칭합
니다. 티칭한 후 “Enter”키 를 누르면 다음 화면을 표시합니다.
6-4
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
PCB기판 위의 가로나 세로로 평행한 위치의 두 점 중에서 두 번째 점을 티칭합
니다. 티칭한 후 “Enter”키를 누르면 다음 화면을 표시합니다.
두 점을 티칭한 후 “Enter”키를 누르면 초기각도 티칭작업이 완료됩니다.
<5. Place Origin> 영역
PCB기판의 장착원점을 설정합니다. 이 원점은 System의 PCB Origin에서 PCB
기판의 장착원점까지의 오프셋으로 정의됩니다. 설정된 좌표를 기준으로 작업
할 Board의 기
준점을 설정합니다.
일반적으로 Stopper에 가까운 패턴을 정하여 설정합니다. Board 내에 확인하기
쉬운 위치로 지정하십시오.
6-5
Board
정의
<Origin X> 에디트박스
PCB기판의 장착원점의 X좌표를 설정합니다.
<Origin Y> 에디트박스
PCB기판의 장착원점의 Y좌표를 설정합니다. <Origin X> 또는 <Origin Y>에 커
서를 클릭하고 <8. Teach>영역의 <Move> 또는 <Get> 버튼을 클릭하면, 콤보박
스에서 선택된 대상을 기준으로 장착원점을 티칭할 수 있습니다.
<6. Teach> 영역
XY, Z축 구동모터를 회전시켜 콤보박스에서 선택된 대상을 지정한 좌표의 위치
로 이동시키거나, 현재 좌표를 얻기 위해서 사용됩니다.
[Case 1 - Board Stop 을 활용]
좌표 확인이 용이
하지 않으므로 어레
이PCB에 적용하기 어려움
[Case 2 - PCB내의 패턴을 활용]
PCB내의 패턴을 활용해 좌표 확인이
용이하므로 어레이PCB에 적용
