6-11 Board 정의 각 행은 Array PCB 내의 소형 PCB 의 기준 Fiducial 의 좌표를 표시 합니다 . Array PCB 내의 첫 번째 소형 PCB 의 기준 Fiduc ial 을 원점으로 해서 설정된 Offset X, Offset Y 값 만큼 Of fset 을 가지도록 자동으로 다른 소형 PCB 들의 기준 Fiducial 들이 설정됩니다 . <Skip.> 열 …
6-10
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
그림
6.3
“
PCB Array
”
대화상자
1:
그리드셀
<Block Select> 콤보박스
멀티 PCB인 경우
“보드 정의” 대화상자에서 선택한 모델이 자동으로 선택되며, 해당 콤보박스
는 비활성화됩니다.
Block PCB인 경우
설정할 모델을 선택한 후, 다른 항목들을 설정하십시오.
<1. Array> 영역
PCB기판의 “Place Origin”에 대한 Array PCB원점의 오프셋 값을 설정합니다.
<4. Set Array (Regular Type)> 영역에서 설정한 Array PCB내의 소형 PCB의 수 만
큼 행이 만들어 집니다.
<No.> 열
6-11
Board
정의
각 행은 Array PCB내의 소형 PCB의 기준 Fiducial의 좌표를 표시합니다. Array
PCB내의 첫 번째 소형 PCB의 기준 Fiducial을 원점으로 해서 설정된 Offset X,
Offset Y 값 만큼 Offset을 가지도록 자동으로 다른 소형 PCB들의 기준 Fiducial
들이 설정됩니다.
<Skip.> 열
Array PCB내의 소형 PCB 중에서 작업을 하지 않을 소형PCB를 선택하기 위해
서 사용됩니다. 여기서 선택된 소형 PCB는 작업을 하지 않고 작업
이 진행됩니
다.

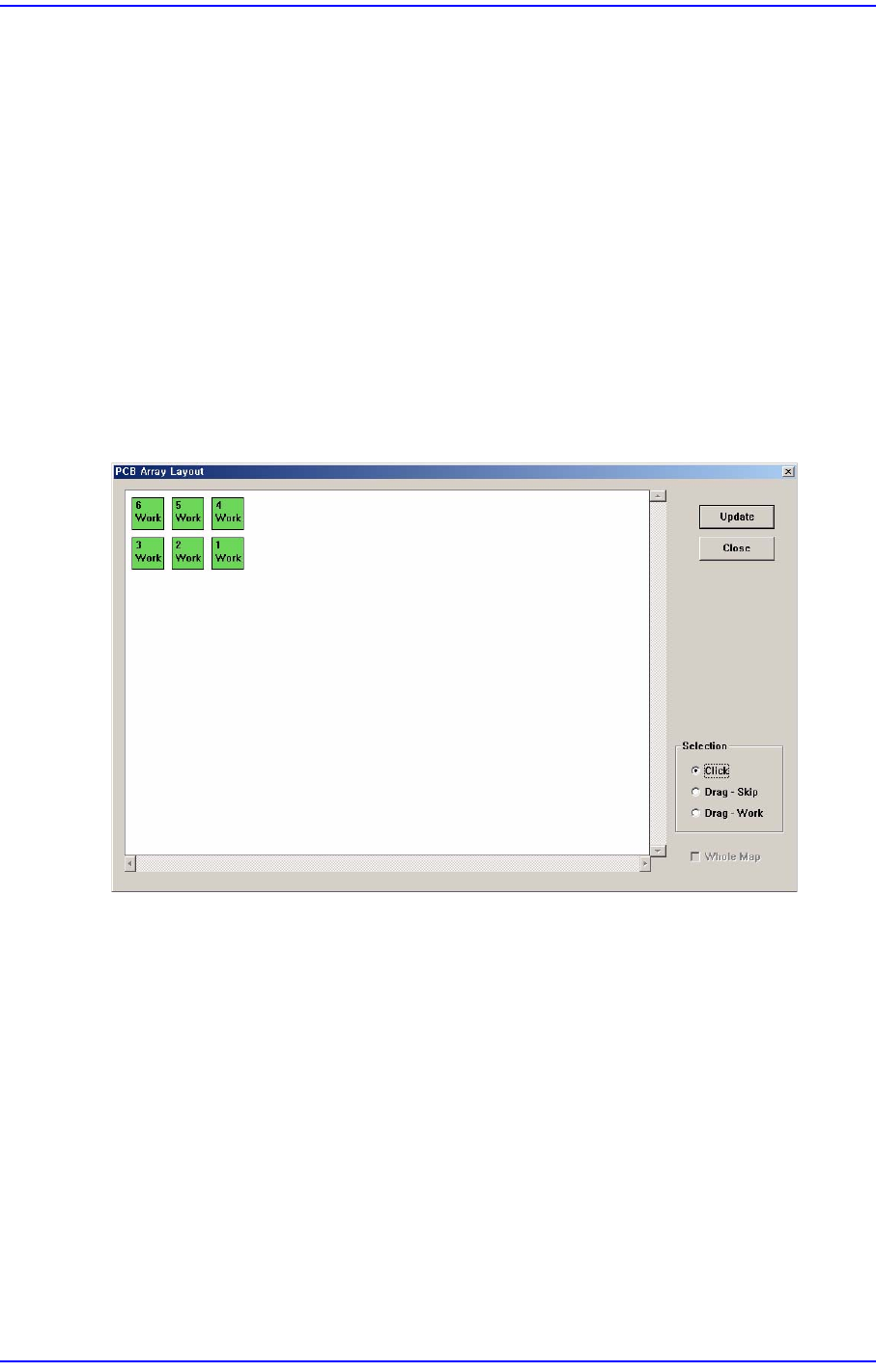

<PCB Array Layout> 버튼
Array PCB내의 소형 PCB 중에서 작업을 하지 않을 소형PCB를 선택할 때, 시각
적으로 Array PCB내의 소형 PCB들의 배치상태를 보면서 해당 소형 PCB에 대
한 작업 유무를 결정하기 위해서 사용됩니다.
<Selection> 옵션박스 영역
[Work – 작업, Skip – 작업을 하지 않음]
<Click> 옵션박스
이 옵션박스가 선택된 상태에서 PCB Array Layout 대화상자에 보이는 소형 PCB
를 마우스를 이용하여 선택하면 해당 소형 PCB의 설정상
태가 변경됩니다.
Work 인 소형 PCB를 선택하면 Skip으로 변경되며, Skip인 소형 PCB를 선택하
면 Work로 변경됩니다.
<Drag-Skip> 옵션박스
이 옵션박스를 선택하고 마우스로 드래그하여 PCB Array Layout 대화상자에 보
이는 소형 PCB를 선택하면 선택된 소형 PCB들은 ‘Skip’ 로 설정상태가 변경
됩니다. 여러 개의 소형 PCB를 한번에 선택할 때 유용합니다.
6-12
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
<Drag-Work> 옵션박스
이 옵션박스를 선택하고 마우스를 드래그하여 PCB Array Layout 대화상자에 보
이는 소형 PCB를 선택하면 선택된 소형 PCB들은 ‘Work’로 설정상태가 변경
됩니다. 여러 개의 소형 PCB를 한번에 선택할 때 유용합니다.
<Update> 버튼
변경된 사항을 적용합니다.
<Close> 버튼
변경된 사항을 적용하지 않고 해당 대화상자를 종료합니다.
<2. Teach> 영역
XY, R축 구동모터를 회전시켜 콤보박스에서 선택된 대상을 지정한 좌표의 위치
로 이
동시키거나, 현재 좌표를 얻기 위해서 사용됩니다.

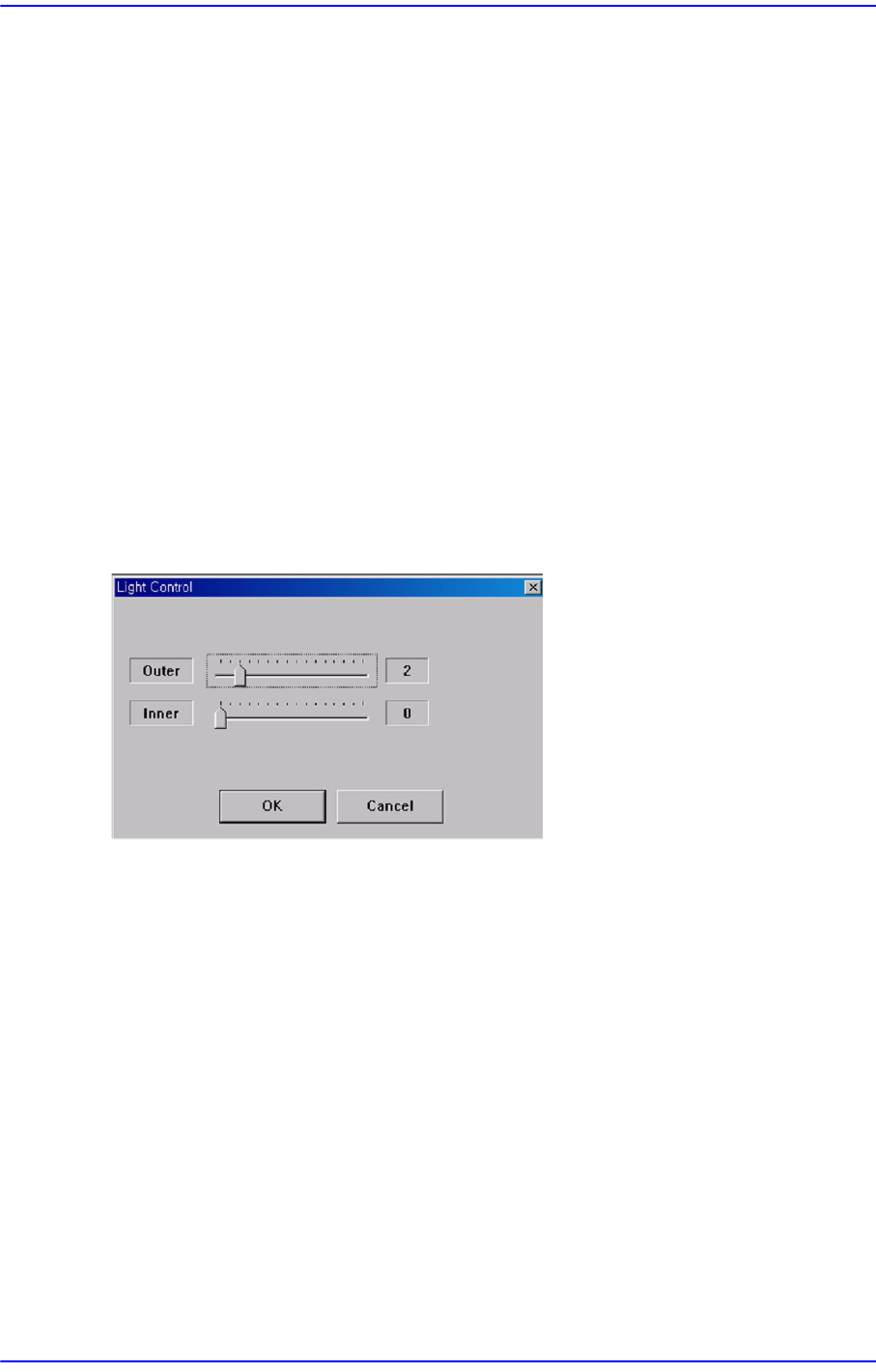

<Light> 버튼
피두셜카메라의 조명을 설정합니다. 이 버튼을 클릭하면 다음과 같은 대화상자
를 표시합니다.
콤보박스
어레이 좌표의 티칭을 위해서 사용할 Camera를 선택합니다. 선택 가능한 대상
은 다음과 같습니다;
Fid Cam1: Fiducial Camera1 (Front)를 선택합니다.
Fid Cam2: Fiducial Camera2 (Rear)를 선택합니다.(SM411F)
<Move> 버튼
콤보박스에서 선택한 대상을 지정한 좌표의 위치로 이동시킵니다. 이 때,
<Move> 버튼을 클릭하
기 전에 원하는 위치에 해당하는 그리드의 셀(Array PCB
내의 소형PCB Origin 좌표)을 마우스로 클릭해야 합니다.
<Get> 버튼
콤보박스에서 선택한 대상을 기준으로 XY, Z축 좌표를 얻습니다. 이 때 , <Get>
버튼을 클릭하기 전에 원하는 위치에 해당하는 그리드의 셀(Array PCB내의 소
형PCB의 Origin 좌표)을 마우스로 클릭해야 합니다.
