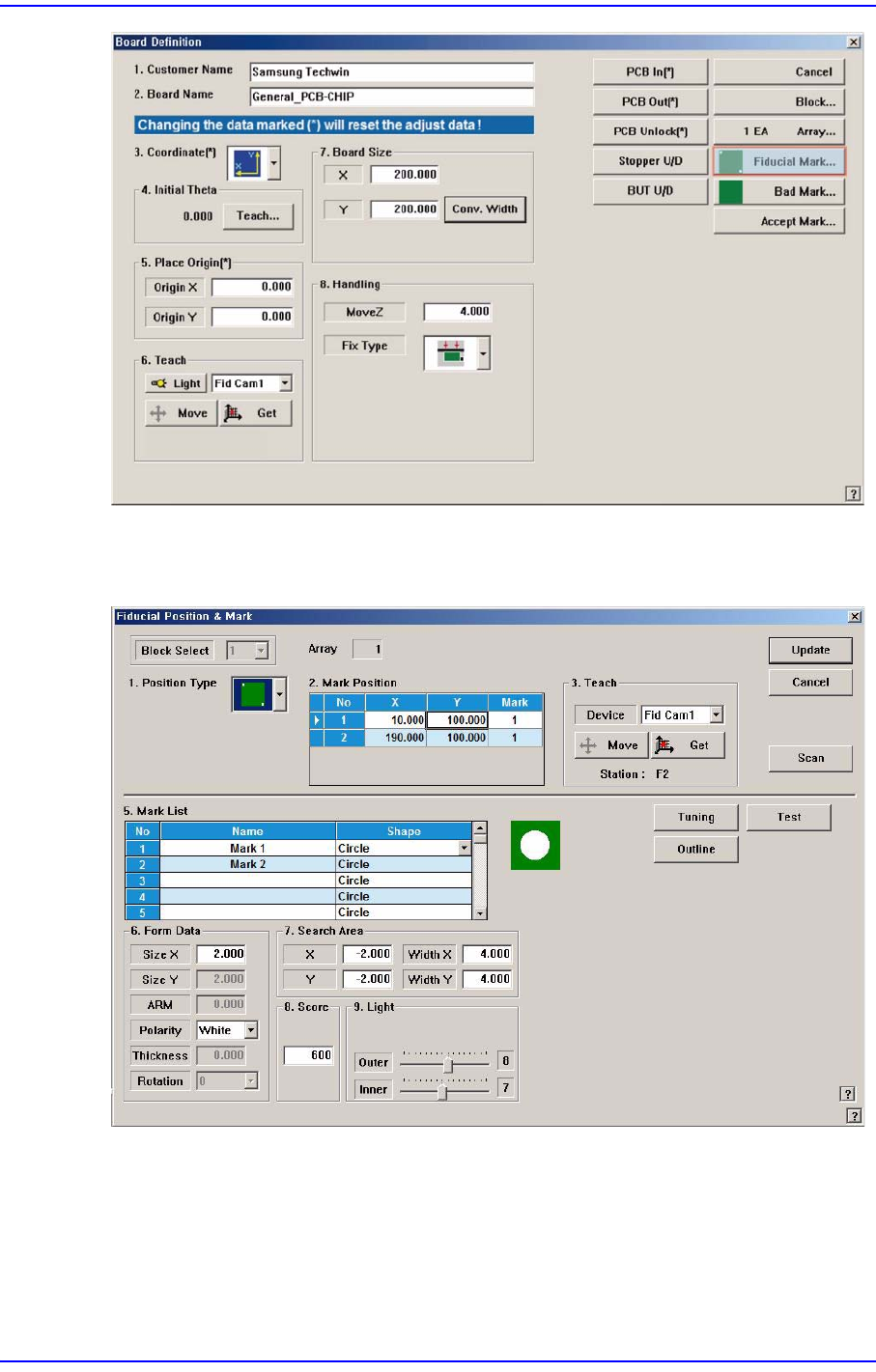

<Fiducial Mark…> 버튼을 클릭하면 다음과 같은 대화상자가 표시됩니다.
그림
6.4
“
Fiducial Position & Mark
”
대화상자
<Block Select> 콤보박스
멀티 PCB인 경우.
“보드 정의” 대화상자에서 선택한 모델이 자동으로 선택되며, 해당 콤보박스
는 비활성화됩니다.
Block PCB인 경우
6-18
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
설정할 모델을 선택한 후, 다른 항목들을 설정하십시오.
<1. Position Type> 콤보박스
Fiducial Mark는 1점, 2점, 3점을 선택하여 사용 할 수 있습니다.
1점을 선택하는 경우라면, PCB의 X,Y의 틀어짐 을 보정할 수는 있으나 Theta(
각도)는 보정하기 어렵습니다.
다시 말해, PCB의 외곽 절삭부분이 아주 정밀하거나, PCB의 Fiducial Mark가
부득이 1점만 있을 경우 사용하게 됩니다. 보편적으로 사용치는 않습니다.
2점의 경우는 PCB의 X, Y
, Theta를 보정할 수 있습니다. 일반적으로 가장 많이
사용하는 방법입니다.
3점의 경우는 Fiducial Mark의 표면상태가 불안정하여, Score값의 편차가 많이
발생하는 경우 3점을 사용하게 됩니다. 3점을 사용한다면 설비는 3점을 이용하
여 가로방향과 세로방향의 위치를 보다 정밀하게 계산할 수 있습니다.
여기서는 Fiducial Mark의 개수를 선택합니다. 선택 가능한 Fiducial Mark의 개수
는 다음과 같습니다.
None: F
iducial Mark가 없습니다.
1 Panel: 1점은 PCB의 X,Y좌표의 틀어짐을 보정할 수 있습니다.
2 Panel: 2점은 PCB의 X,Y,R좌표의 틀어짐을 보정할 수 있습니다.
3 Panel: 3점은 PCB의X,Y,R좌표의 틀어짐을 보정할 때, 상위 점수를 취득
한2점만을 선택적으로 사용합니다.

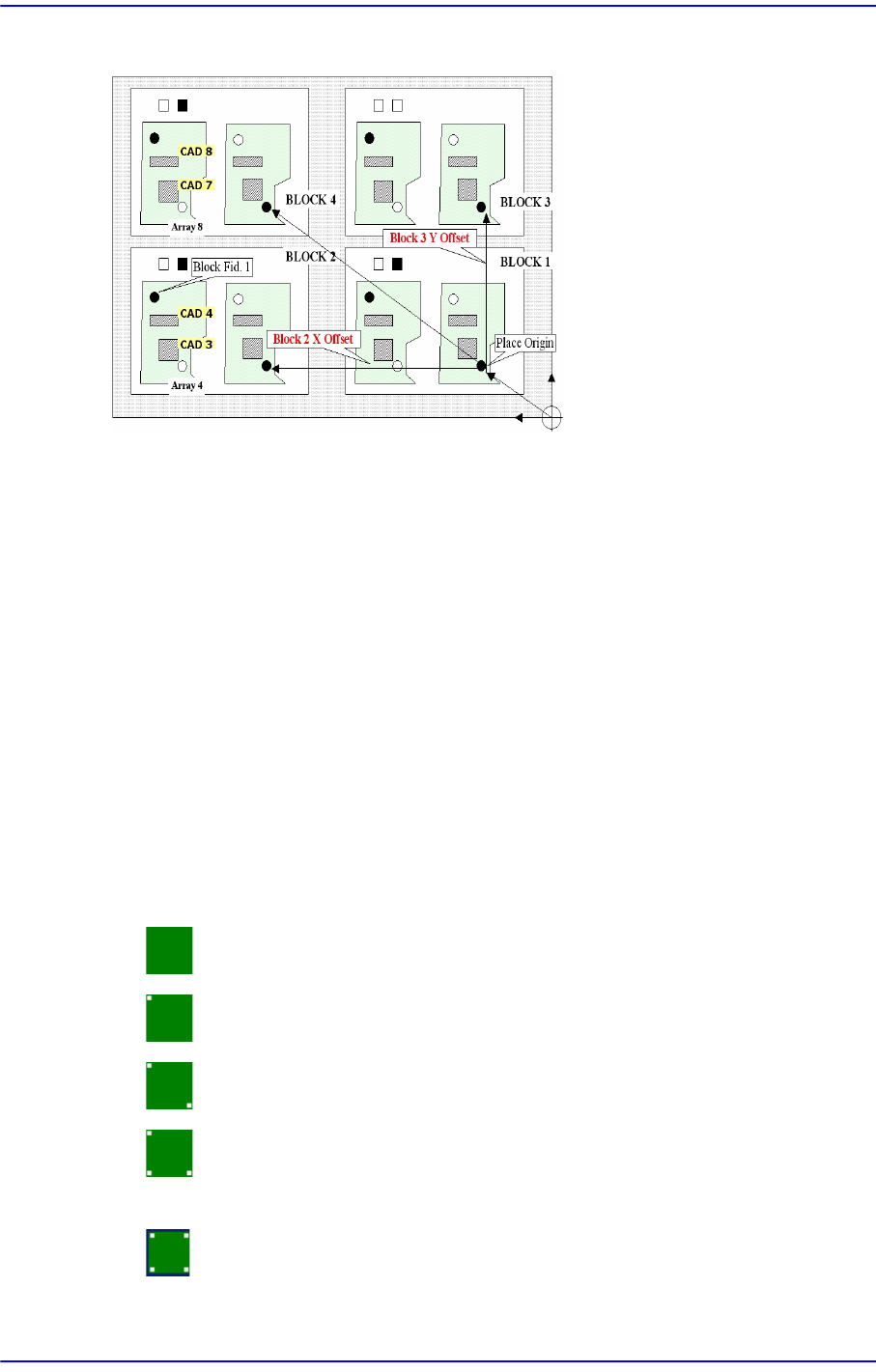

4 Panel: PCB기판 보정용 Fiducial Mark가 4개 있습니다 .
6-19
Board
정의
1 Array: Array PCB기판 보정용 Fiducial Mark가 각 Array PCB에 1개 있습
니다.
2 Array: Array PCB기판 보정용 Fiducial Mark가 각 Array PCB에 2개 있습
니다.
3 Array: Array PCB기판 보정용 Fiducial Mark가 각 Array PCB에 3개 있습
니다.
4 Array: Array PCB기판 보정용 Fiducial Mark가 각 Array PCB에 4개 있습니
다.
일반 PCB의 경우에는 2 Panel을, Array PCB의 경우에는 2 Array를
사용하는 것을 권장합니다.
<2. Mark Position> 영역
<1. Position Type> 콤보박스에서 “None”을 선택하지 않은 경우
에는 선택한 피
두셜 마크 개수만큼 데이터가 생성됩니다. 예를 들어 “2 Panel”을 선택한 경우
에는 대화상자가 다음과 같습니다.
그림
6.5
“
Fiducial Position & Mark
”
대화상자
(Position Type
이
“
2 Panel
”인
상태
)
1:
그리드셀
<No> 열
Fiducial Mark위치에 대한 일련번호입니다 .
