Board
정의
1 Array: Array PCB기판 보정용 Fiducial Mark가 각 Array PCB에 1개 있습
니다.
2 Array: Array PCB기판 보정용 Fiducial Mark가 각 Array PCB에 2개 있습
니다.
3 Array: Array PCB기판 보정용 Fiducial Mark가 각 Array PCB에 3개 있습
니다.
4 Array: Array PCB기판 보정용 Fiducial Mark가 각 Array PCB에 4개 있습니
다.
일반 PCB의 경우에는 2 Panel을, Array PCB의 경우에는 2 Array를
사용하는 것을 권장합니다.
<2. Mark Position> 영역
<1. Position Type> 콤보박스에서 “None”을 선택하지 않은 경우
에는 선택한 피
두셜 마크 개수만큼 데이터가 생성됩니다. 예를 들어 “2 Panel”을 선택한 경우
에는 대화상자가 다음과 같습니다.

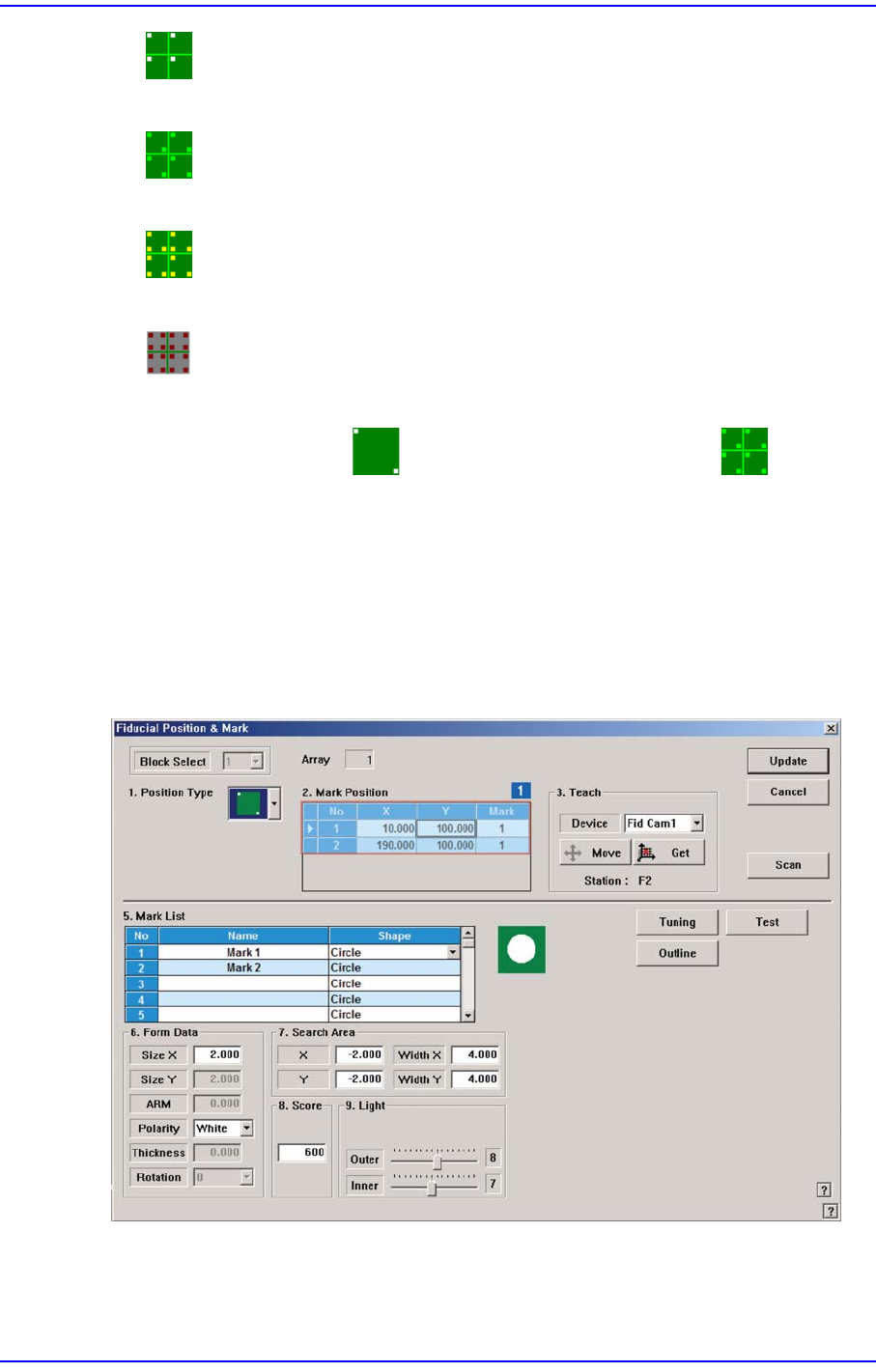

그림
6.5
“
Fiducial Position & Mark
”
대화상자
(Position Type
이
“
2 Panel
”인
상태
)
1:
그리드셀
<No> 열
Fiducial Mark위치에 대한 일련번호입니다 .
6-20
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
<X> 열
Fiducial Mark의 X 위치값입니다.
<Y> 열
Fiducial Mark의 Y 위치값입니다.
<Mark ID> 열
Fiducial Mark의 Mark ID값입니다. . 이 값은 <5. Mark List> 영역의 일련번호 중
에서 설정해야 합니다.
<4. Teach > 영역
Fiducial Mark의 위치를 티칭하기 위해서 사용됩니다.
<Device> 콤보박스
Fiducial Mark를 검사할 Camera를 선택합니다 .
Fid Cam1: ‘Fiducial Camera 1’를 선택합니다.
Fid Cam2: ‘Fiducial Camera 2’를 선택합니다.(SM411F)
<Move> 버튼
콤보박스에서 선택한 대상을 지정한 좌표의 위치로 이동시킵니다. 이 때,
<M
ove> 버튼을 클릭하기 전에 원하는 위치에 해당하는 그리드의 셀(Fiducial
Mark의 좌표)을 마우스로 클릭해야 합니다.
<Get> 버튼
콤보박스에서 선택한 대상을 기준으로 XY, Z축 좌표를 얻습니다. 이 때 , <Get>
버튼을 클릭하기 전에 원하는 위치에 해당하는 그리드의 셀(Fiducial Mark의 좌
표)을 마우스로 클릭해야 합니다.
메 모 Fiducial Mark에 대하여
Fiducial Mark란 그 형상, 재질 등에 몇 가지 조건이 필요합니다.
PCB의 설계 단계에서는 아래와 같은 점에 주의해 주십시오 .
Fiducial Mark의 형상은 8개의 패턴이 가능합니다 (상하대칭 및 좌우대칭)
A의 치수는 2.0㎜이상을 추천합니다. 마크 Sensor의 빔 폭은 PCB 표면에서 약 ø
0.7㎜입니다.
Fiducial 마크의 외부가장자리에서 2.0㎜이내에는 잘못 검출될 가능성이 있는 모
양과 색의 변화(솔더 레지
스트, 랜드 패턴)가 없도록 하십시오 .
Fiducial 마크와 마크 주위의 기판 색은 명암의 차이를 두십시오.
6-21
Board
정의
검출 정밀도를 확보하기 위해 Fiducial Mark는 동이나 납으로 도금하여 표면이
반사되지 않도록 하십시오 . 또한, 선 형태만의 Fiducial Mark는 Beam으로 검출
할 수 없습니다.
<5. Mark List> 영역
Fiducial Mark형상데이터 리스트입니다.
<No> 열
Fiducial Mark형상에 대한 일련번호 입니다 .
<Name> 열
Fiducial Mark의 이름입니다.(최대 10자)
<Shape> 열

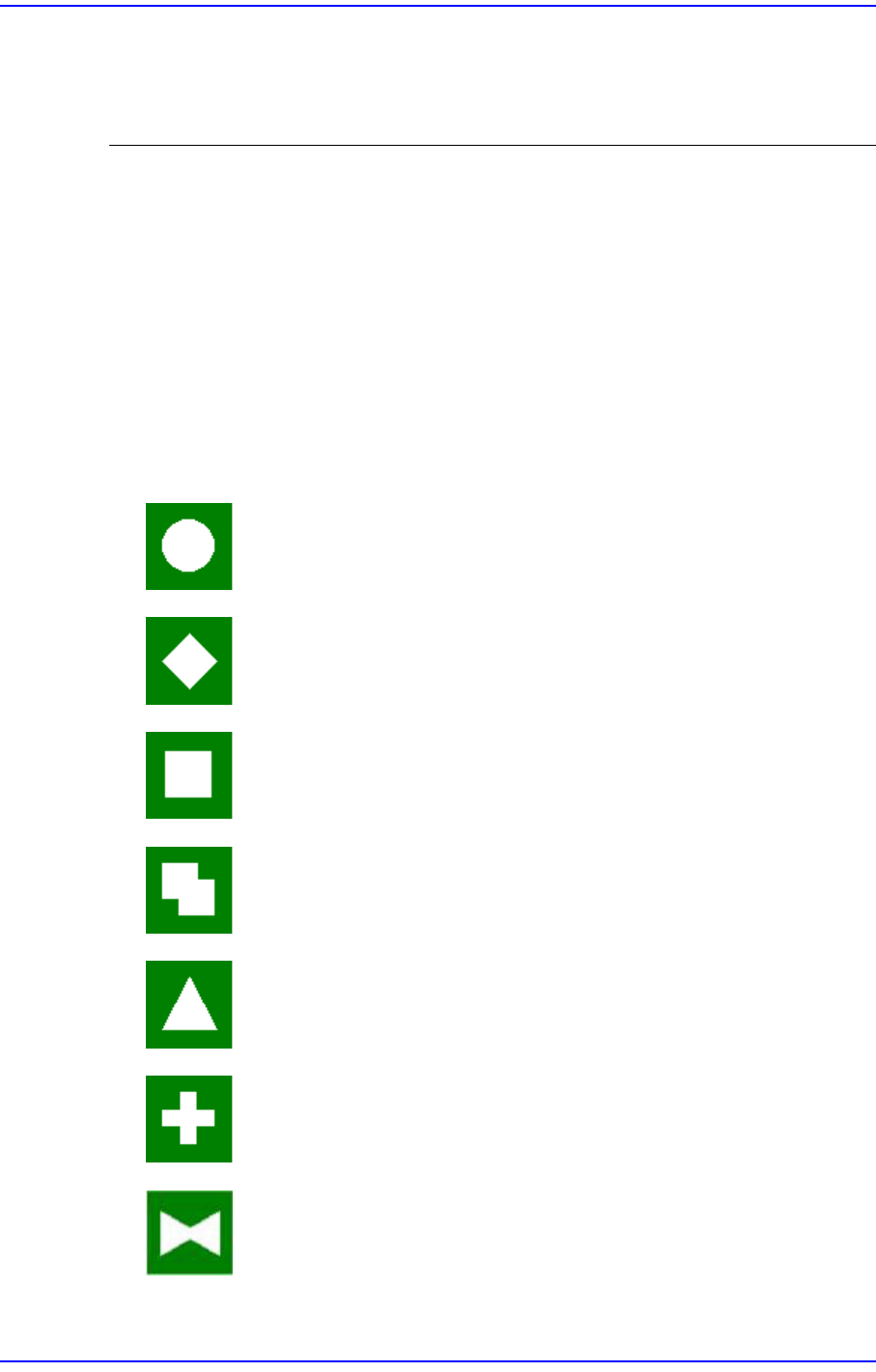

Fiducial Mark 형태를 선택합니다. 선택할 수 있는 형태는 다음과 같습니다.
Circle: 원형 Fiducial Mark 형태입니다.
Diamond: Diamond형 Fiducial Mark 형태입니다 .
Rectangle: 사각형 Fiducial Mark 형태입니다.
Rectangle2: 2개의 사각형이 겹친 Fiducial Mark 형태입니다.
Triangle: 삼각형 Fiducial Mark 형태입니다.
Cross: 십자형 Fiducial Mark 형태입니다.
Butterfly: 나비형 Fiducial Mark 입니다.
