Samsung Component Placer SM411F/411FN Administrator
’
s Guide
<Cancel> 버튼
Fiducial Mark데이터를 저장하지 않고 “Fiducial Position & Mark” 대화상자를
닫습니다.

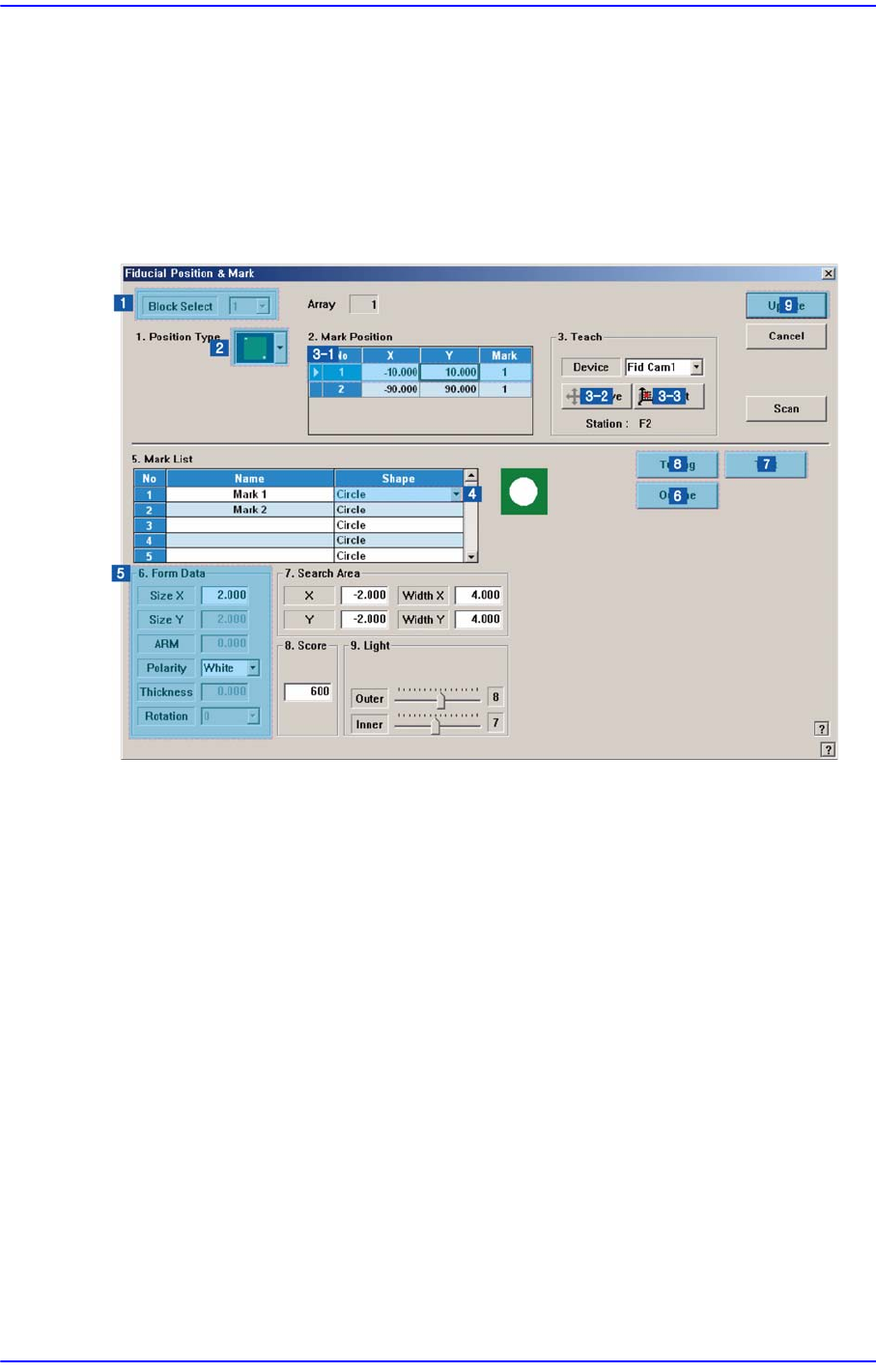

6.3.1. Fiducial Mark 설정순서
1) Block 선택
Block PCB가 아닌 경우 생략
2) ‘Position Type’ 설정
3) ‘Mark Position’ 설정
<Mark Position> 영역에서 피두셜마크를 선택
<Move> 버튼을 클릭해 선택된 피두셜마크로 피두셜 카메라 이동
피두셜마크의 중심과 SMVisionQ창의 십자선 중심 일치하게 조정
<Get> 버튼 클릭해 피두셜마크의 좌표 입력
4) ‘Mark Shape’ 설정
5) ‘Form Date’ 설정
6) Outline 확인
<Outline> 버튼 클릭해 SMVisionQ창에 보이는 윤곽선과 피두셜마크의 윤곽선
이 일치하는지 확인
일치하지 않는 경우, ‘Form Date’ 수정
6-27
Board
정의
7) 피두셜마크 인식 테스트
8) 튜닝
최소 2회 이상 실시
9) 설정값 반영: <Update> 버튼 클릭
6.4. Bad Mark 설정
Array PCB내의 소형PCB가 양품인지 불량품인지를 PCB상에 표시하는 마크를 ‘배
드 마크’라고 하고, 불량품으로 표시된 소형 PCB는 작업하지 않습니다 .

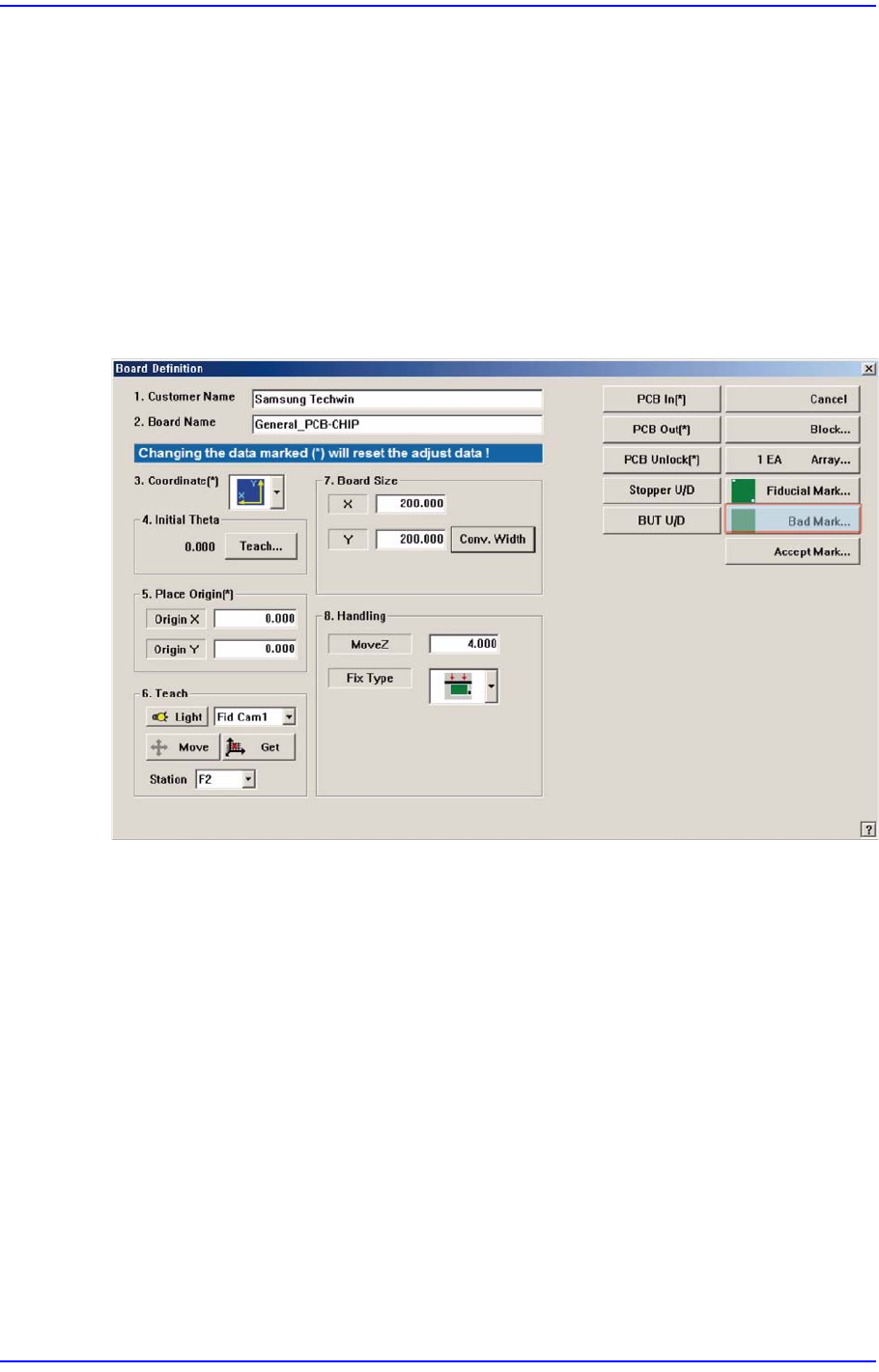

<Bad Mark…> 버튼을 클릭하면 Bad Mark데이터를 편집하는 다음과 같은 대화상자
가 표시됩니다.
6-28
Samsung Component Placer SM411F/411FN Administrator
’
s Guide

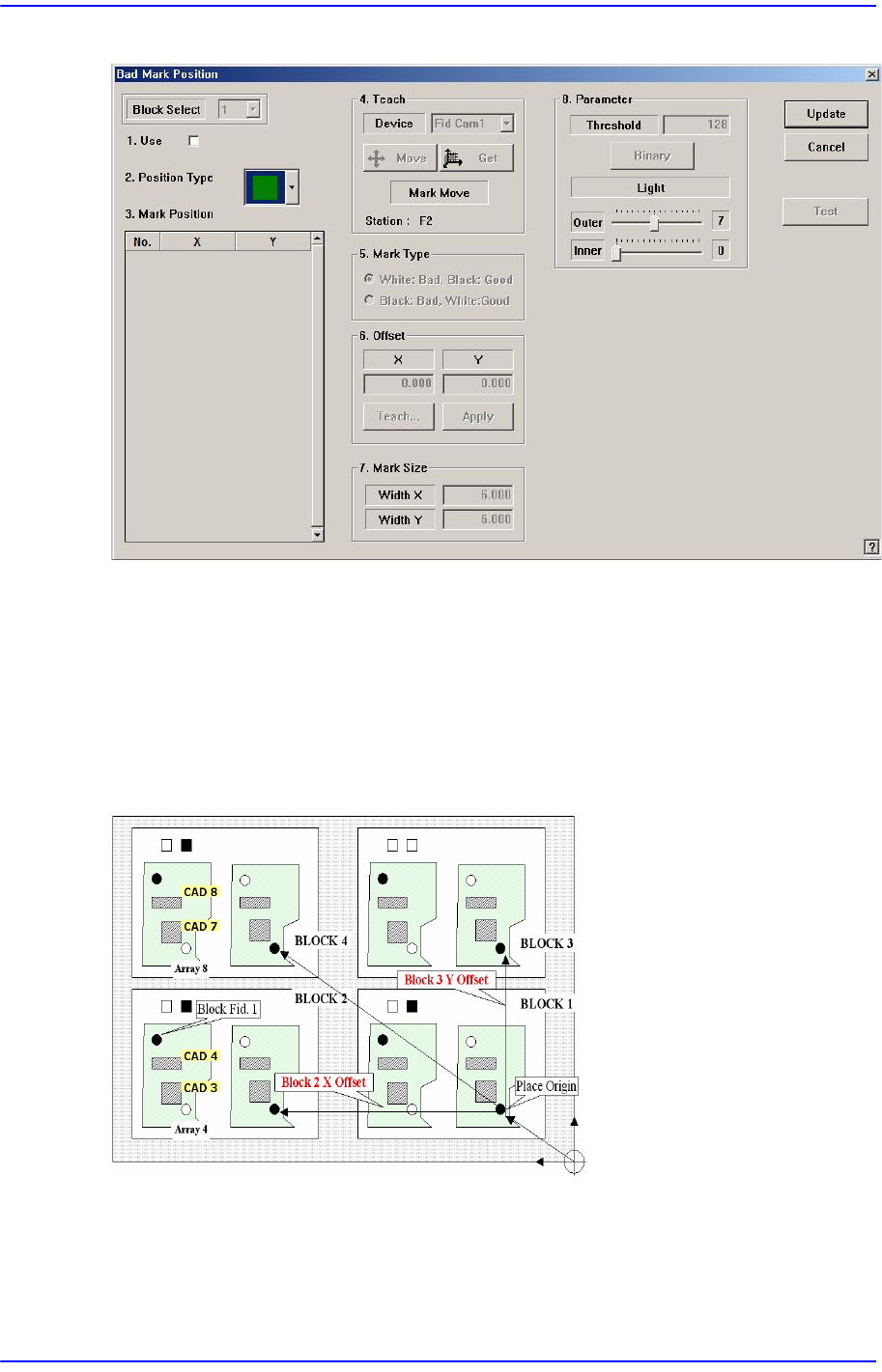

그림
6.6
“
Bad Mark Position
”
대화상자
(Position Type
이
“
None
”인
상태
)
<Block Select> 콤보박스
멀티 PCB인 경우
“보드 정의” 대화상자에서 선택한 모델이 자동으로 선택되며, 해당 콤보박스
는 비활성화됩니다.
Block PCB인 경우
설정할 모델을 선택한 후, 다른 항목들을 설정하십시오.
<1.Use> 체크박스
Bad Mark의 사용 여부를 선택합니다.
<2. Position Type> 콤보박스
