6-43 Board 정의 주 의 장비가 Ready 인 상태에서 보드를 수동으로 제거하거나 에러조 치를 하면 상해를 입을 수 있습니다 . 반드시 도어를 개방하여 Ready 를 해제하 고 장비가 IDLE 인 상태에서 보드를 수동으 로 제거하거나 에러조치 를 하십시오 .
6-42
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
그림

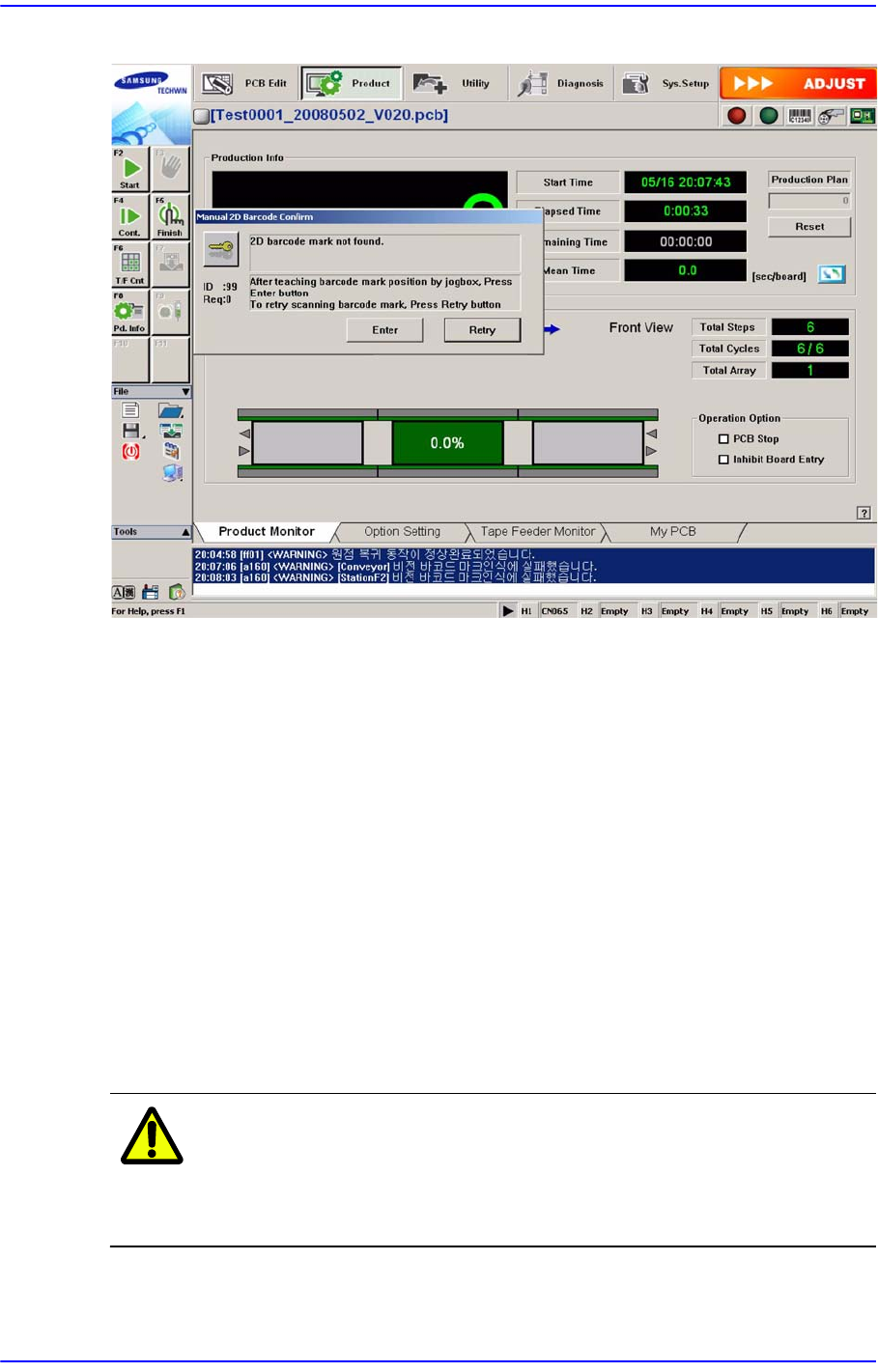

6.11 Manual 2D
바코드
Confirm
대화상자
<Enter> 버튼
Jogbox를 이용하여 티칭 카메라를 바코드 위로 이동시키고 이 버튼을 클릭하여
Barcode의 위치를 새롭게 선정합니다.
<Retry> 버튼
‘Barcode Position’ 대화상자를 실행하여 Barcode 위치를 다시 티칭하고, 인식
테스트를 수행합니다. 자세한 사항은
“
6.6.2 Barcode Position
”
을 참조하시기 바
랍니다.
<Manual Confirmation> 영역
수동으로 2D 바코드의 정보를 입력하여 인식 에러 조치를 할 수 있습니다 .
<Confirm> 버튼
위의 에디트박스에 2D 바코드 정보를 입력하고 이 버튼을 클릭하면 수동으
로 2D 바코드 ID를 입력할 수 있습니다 .
주 의 입력을 잘못해서 MES서버로부터 ‘진행 불가’ 명령이 오면 설
비가 Freeze상태로 전환되어 생산이 중지되니 주의해서 2D 바
코드 정보를 정확히 입력하십시오.
수동조치 후에도 2D 바코드 의 인식에 실패할 경우 , 해당 PCB를 수동으로 제거하십
시오.
6-43
Board
정의
주 의 장비가 Ready인 상태에서 보드를 수동으로 제거하거나 에러조
치를 하면 상해를 입을 수 있습니다. 반드시 도어를 개방하여
Ready를 해제하고 장비가 IDLE인 상태에서 보드를 수동으로
제거하거나 에러조치를 하십시오.
6-44
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
6.7. Block PCB
Block (블록)
One Board 또는 Array Board 형태로 구성되어 하나의 완성된 PCB를 구성하는 분리
된 형태의 단위에 대한 명칭입니다. 물리적으로는 기존의 PCB와 동일한 형태입니
다.

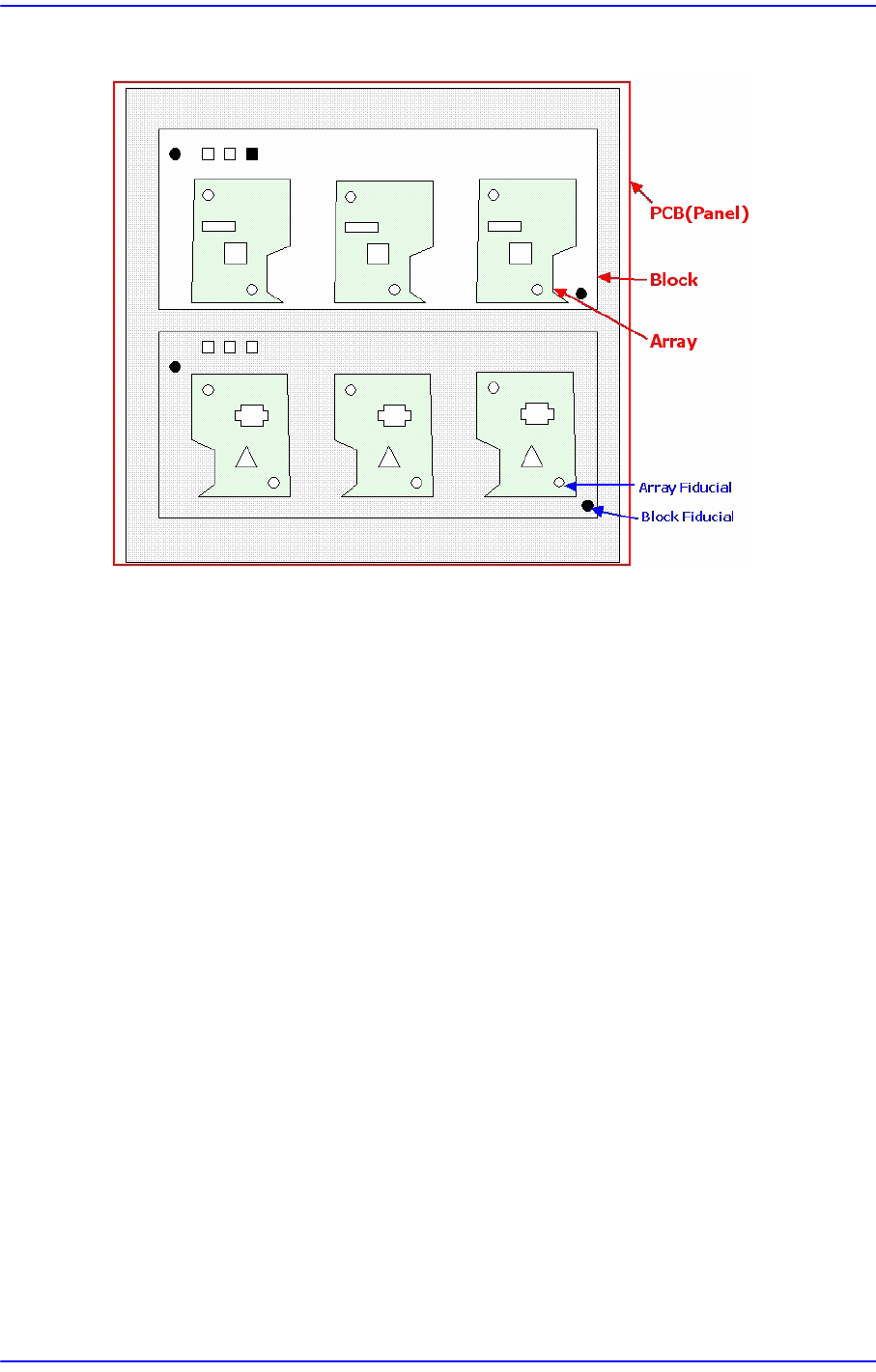

Block Fiducial (블록 피두셜)
Block내 장착점 등에 대한 좌표 보정을 위해 정의된 하나의 Block을 대표하는
Fiducial을 의미합니다.
기존의 Panel Fiducial과 동일한 개념이나 기존에는 Panel Fiducial이 하나만 존재한
다면 Block Fiducial은Block수 만큼 존재합니다.
Block PCB
하나의 Panel 또는 Carrier에 동일 또는 이형
의 여러 Block이 설치된 보드 전체에 대
한 명칭.
PCB
하나의 PCB는 하나 또는 여러 개의 Block으로 구성될 수 있습니다.
