7-1
부품
등록
제7장. 부품 등록
PCB작업에 필요한 부품을 등록하고, 부품과 관련된 데이터를 편집하기 위해 사용
됩니다.
부품 데이터는 “Align Data”와 “Common Data”로 구성됩니다.
Align Data
부품인식과 관련된 정보로 구성
Common Data
부품을 공급하는 공급장치와 부품의 흡착 및 장착에 적용되는 노즐 그리고 공압
조건 및 구동속도와 관련된 파라메터들로 구성
MMI가 관리하는 부품데이터는 PCB Part, Local Part Library, Standard Part DB 가 있
습니다.
PCB Part: PCB 파일에 등록된 부품
Local Part DB [UPD.mdb]: MMI가 장비에 설치
된 후, 등록된 부품
Standard Part DB [STDUPD.mdb]: MMI가 설치될 때 같이 설치는 표준부품의 데
이터를 관리하는 DB(읽기 전용)
각 PCB는 해당 PCB에서 작업하는 모든 부품에 대한 부품데이터를 관리하고, 장비
의 Local Part DB에 부품데이터를 저장해 둡니다.
새로운 PCB에서 부품데이터를 작성할 때에는 Local Part DB에서 저장해둔 부품데
이터를 복사할 수 있습니다 . Local Part DB에 없는 새로운 부품데이터를 작성할 때
에는 비슷한 부품
이 Local Part DB에 있는 경우에는 그 부품데이터를 Local Part DB
에서 복사한 다음 편집을 하거나, Standard Part DB에서 표준부품데이터를 복사한
다음 편집을 하는 방법이 있습니다.
Standard Part DB는 일반적으로 많이 사용되는 부품에 대한 데이터를 본 장비 개발

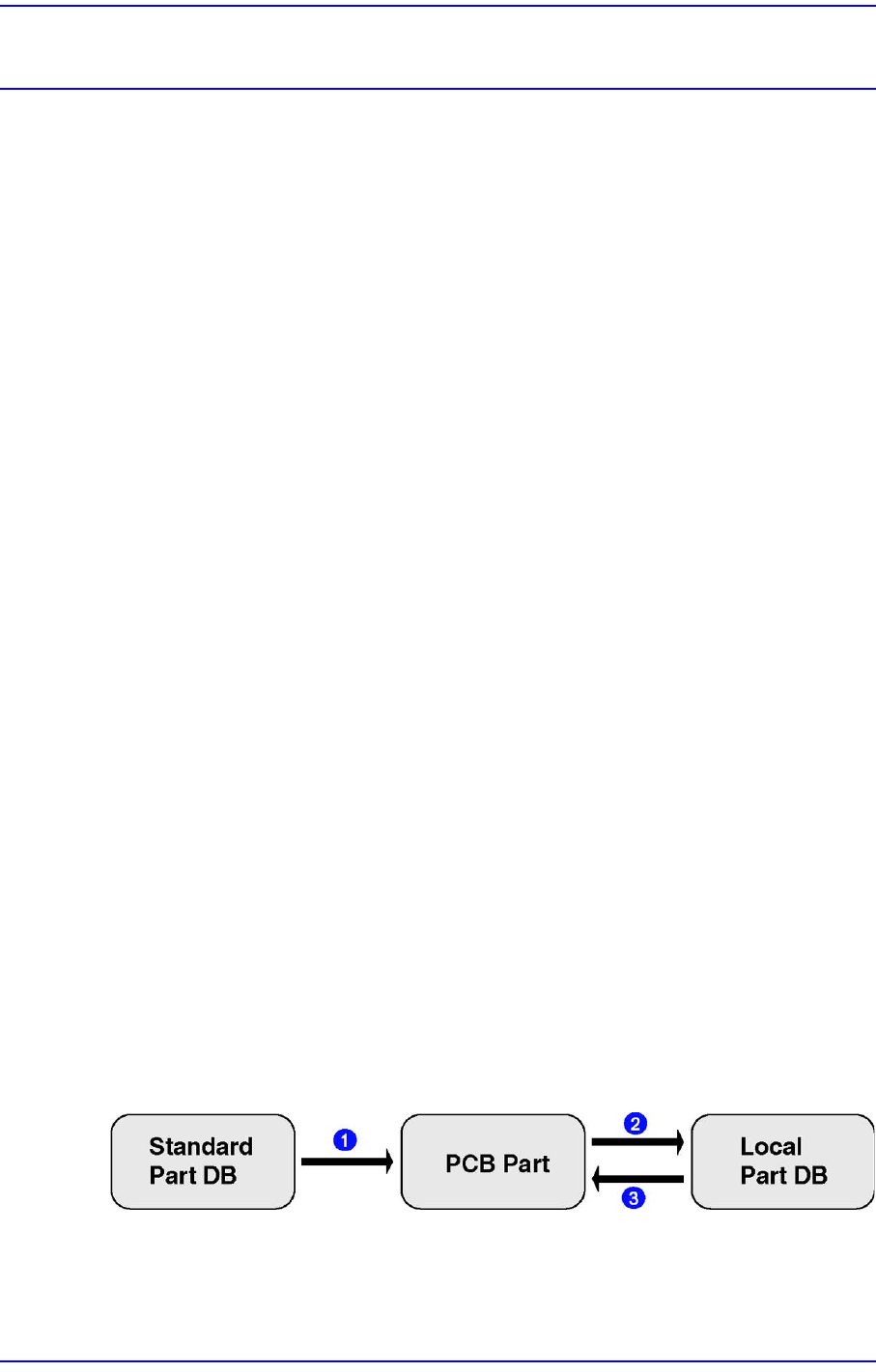

업체에서 제공하는 DB입니다. 다음은 각 부품데이터들간의 관계를 나타냅니다.
그림
7.1
부품
DB
들간의
관계
모든PCB에 적용 각 PCB에서 관리 각 장비에서 관리
1:
새
부품
생성
2:
저장
3:
복사
7-2
Samsung Component Placer SM411F/411FN Administrator
’
s Guide

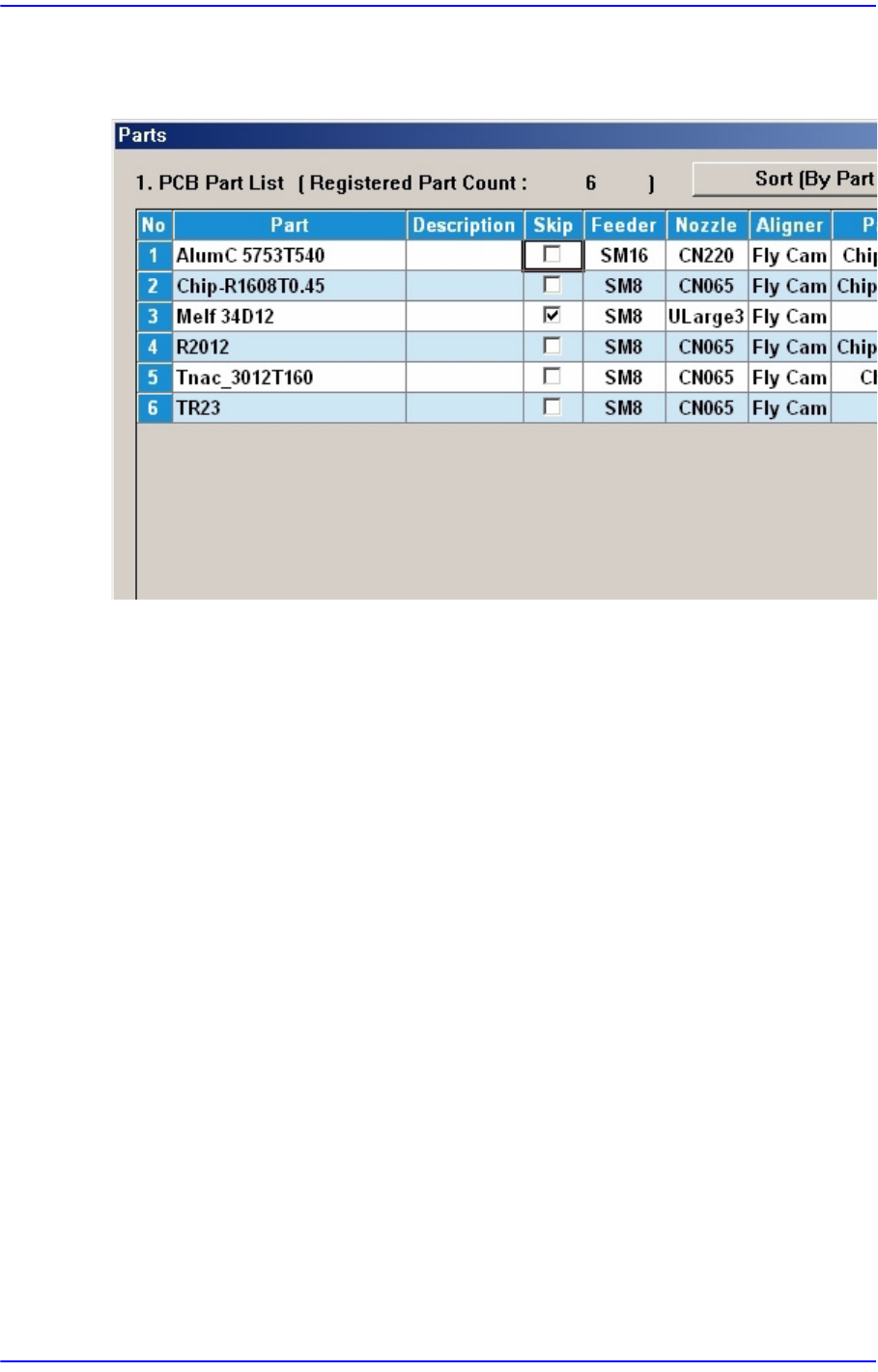

'Part' 하위메뉴를 선택했을 때의 초기화면은 다음과 같습니다.
그림
7.2
“
Parts
”
대화상자
<1. PCB Part List> 영역
현재 등록되어 있는 부품리스트를 표시합니다 .
<Part> 열
부품의 부품명을 표시합니다.
<Feeder> 열
부품을 공급하는 Feeder종류를 표시합니다.
<Nozzle1> 열
부품을 흡착하는 노즐을 표시합니다. 노즐의 종류는 다음과 같습니다.
CN020, CN030, CN040, CN065, CN140, CN220, CN400, CN400S, CN750, CN110
<Aligner> 열
부품을 인식할 때 사용되는 카메라를 표시합니다.
<Part Group> 열
부품의 Part Gourp를 표시합니다.
<Skip> 열
이 체크박스가 선택되면, PCB 작업 시 해당 부품은 제외됩니다.
<2. Library> 영역
장비에서 관리하는 Lo
cal Part DB의 부품리스트를 표시합니다.
7-3
부품
등록
<Align Type> 콤보박스
표시할 부품 그룹을 선택합니다 . 선택 가능한 부품 그룹은 다음과 같습니다.
Vision: Vision Camera를 사용해서 부품을 인식합니다.
<Part Group & Part List> 영역
<Part Group> 콤보박스: 표시할 부품의 Group을 선택합니다. 선택 가능한 부품
Group은 다음과 같습니다.
(CHIP-Circle, CHIP-Rect, Chip-Tantal, Chip-Aluminum, Melf:, TR: TR2:, Trimmer:,
Hemt:, SOP:, SOJ:, SOP2:, SOJ2:, QFP:, PLCC:, PLCC[body]: Connector, User IC:,
BGA, Multi-BGA, Flip Chip )
<Part List> 리스트박스
<Align Type>과 <Part Group>에서 선택한 데이터에 해당하는 부품데이터 리스
트를 표시합니다. 표시되는 부품은 Standard Part DB 및 Local Part DB에서 선택
된 조건에 해당하는 부품이 표시됩
니다.

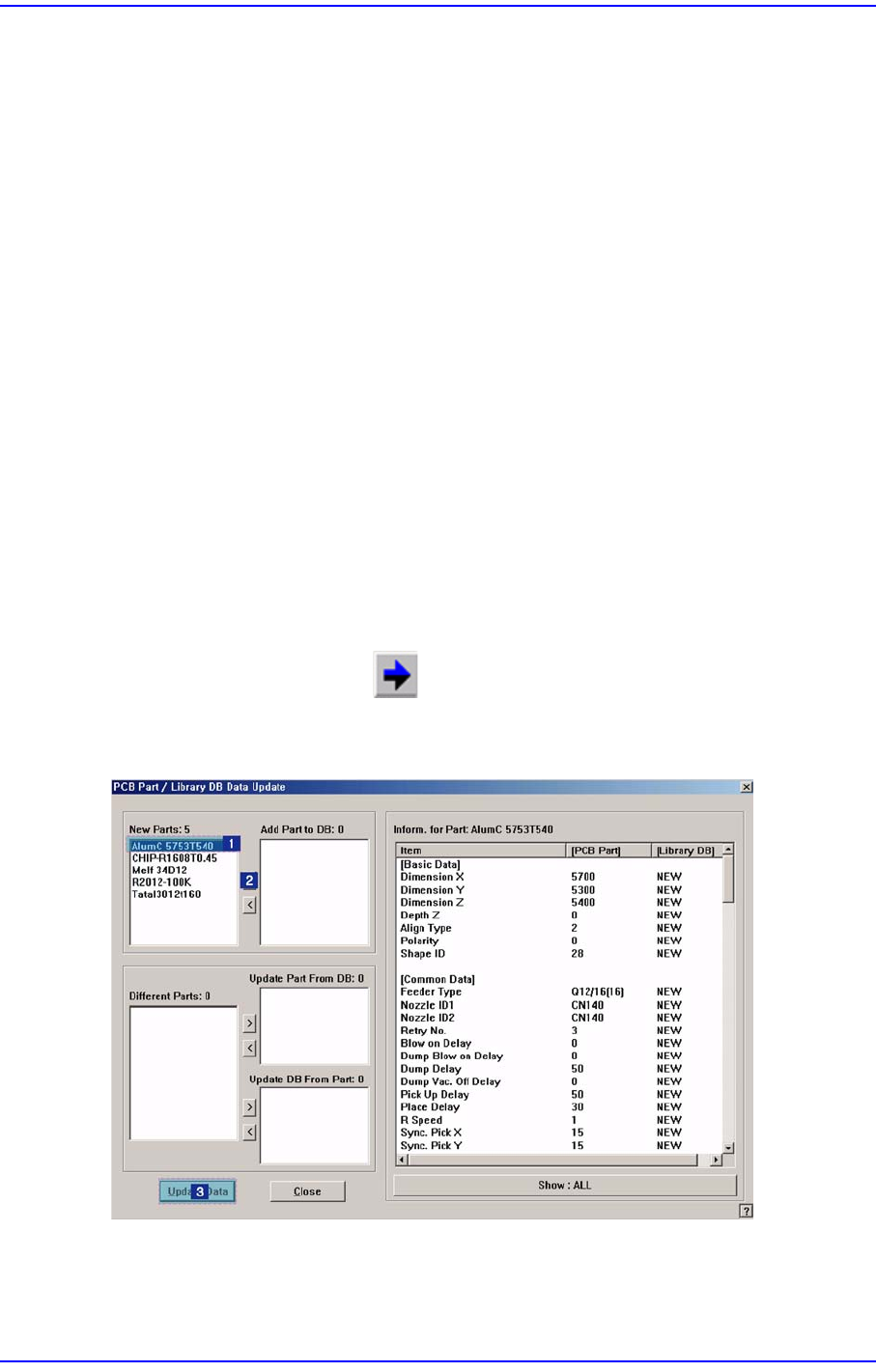

<Update Part> 버튼
새로운 부품을 등록한 후, Local DB에 추가하고자 할 때 사용합니다. 먼저 <Part
Group & Part List>영역의 콤보박스에서 복사할 부품에 해당되는 부품의 모양을
선택하고, 좌측의 <1. PCB Part List> 영역에서 새로 등록한 부품을 선택하고
<Copy to Local Part DB> 버튼을 클릭하여 리스트박스로 복사하십시오. 그
리고 <Part List> 리스트박스로 복사된 부품을 선택하고 이 버튼을 클릭하십시오
.
<New Parts:> 리스트박스
PCB 파일에 등록된 부품 중 Local Part DB에는 등록되지 않은 부품들을 보여줍
