7-9 부품 등록 그림 7.4 “ Create a new part/Edi t the selected part- Common Data ” 대화상자 <Feeder & Nozzle> 영역 <Feeder> 콤 보박스 부품을 공급할 Feeder T ype 을 선 택합니다 . 선택 가능한 Feeder T ype 은 다음과 같 습니다 . SM8L: 8mm SM T ap…
7-8
Samsung Component Placer SM411F/411FN Administrator
’
s Guide

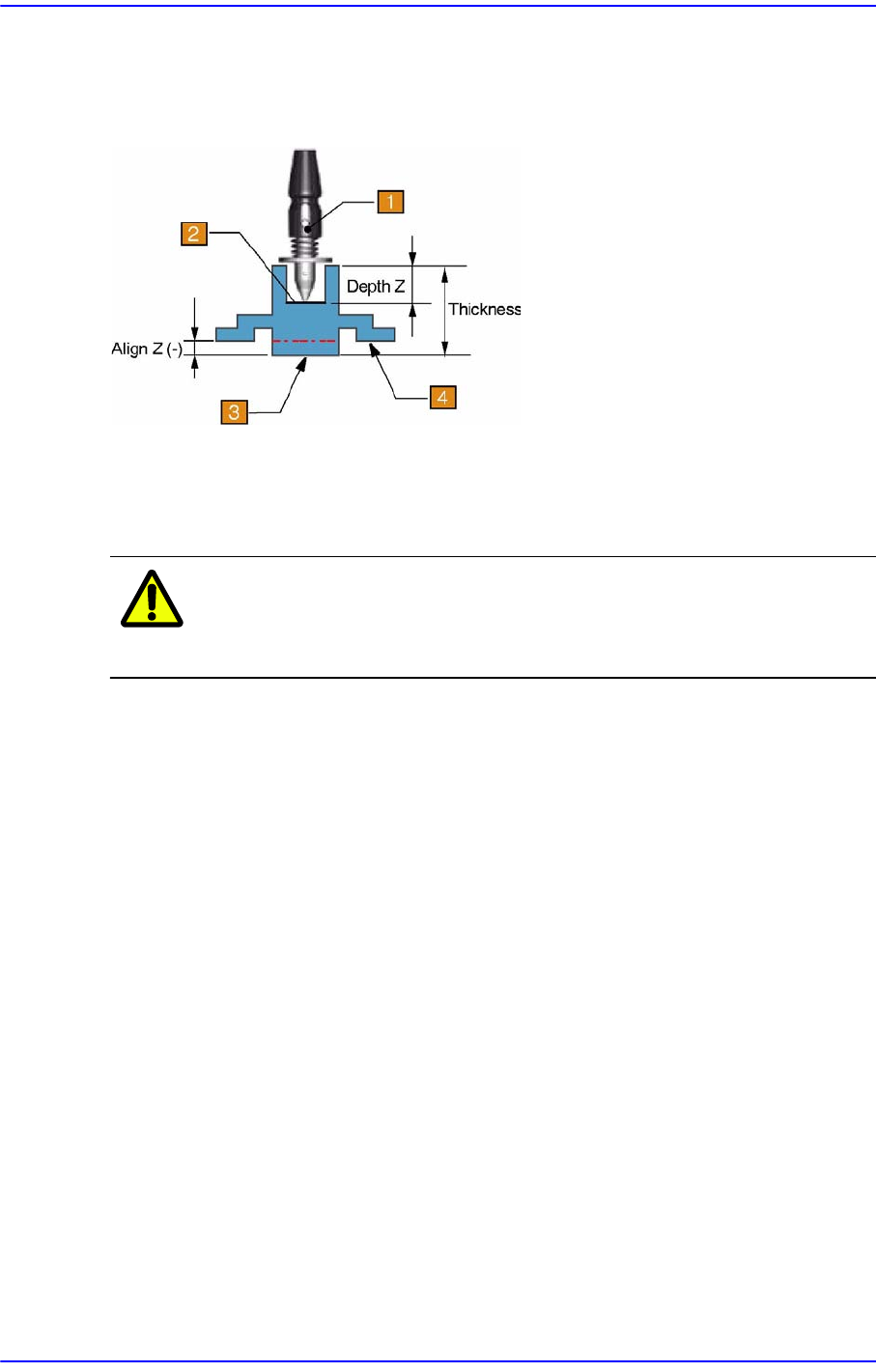

<DepthZ> 에디트박스
부품 상단 홈의 깊이를 설정합니다. 특별한 목적이 없는 경우에는 “0”으 로 설
정합니다.
1:
노즐
2:
부품의
흡착면
3:
부품의
바닥면
4:
부품의
장착면
주 의 부품의 높이가 부정확할 경우 장착 정도가 나빠질 수 있습니다.
부품의 높이를 정확히 입력하십시오.
<Register> 버튼
설정한 부품데이터를 PCB 부품리스트에 추가합니다.
<Close> 버튼
대화상자를 닫습니다.
<5. Align Data> 영역
부품의 Align 데이터를 설정합니다. <2. Align Type>과 <3. Package Group>에서
선택한 데이터에 해당하는 Align 데이터 편집화면이 표시됩니다.
<Common Data> 버튼
장비와 연관된 부품데이터를 설정합니다. 이 버튼을 클릭하면 다음과 같은 대화
상자가 표시되고 버튼의 명칭이 “Align Data”로 변경됩니다. “Align Data” 버
튼은 Align 데이터를 표시하는 화면을 표시합니다.
7-9
부품
등록

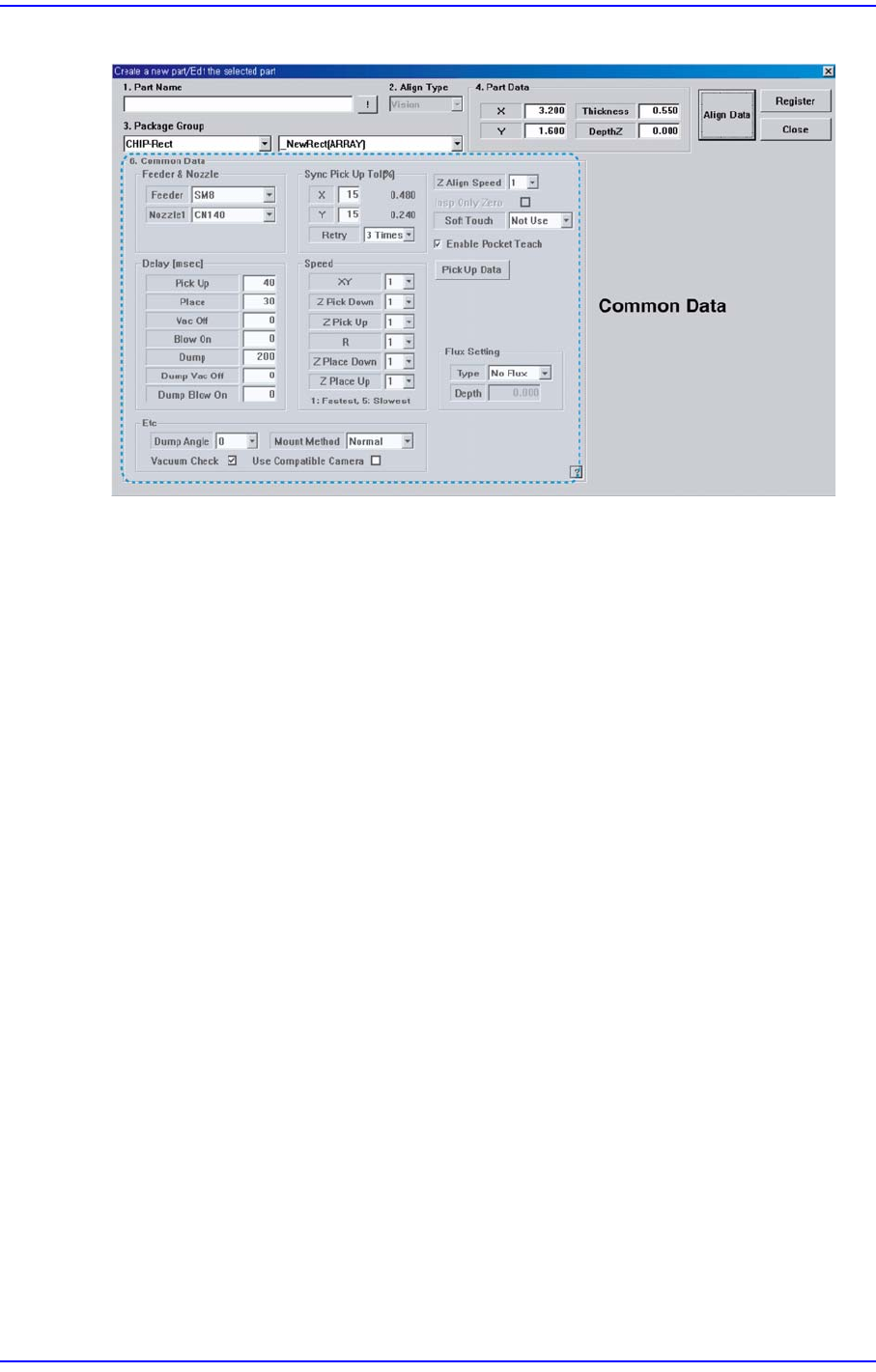

그림
7.4
“
Create a new part/Edit the selected part- Common Data
”
대화상자
<Feeder & Nozzle> 영역
<Feeder> 콤보박스
부품을 공급할 Feeder Type을 선택합니다. 선택 가능한 Feeder Type은 다음과 같
습니다.
SM8L: 8mm SM Tape Feeder(Large)로 공급합니다.
SM8: 8mm SM Tape Feeder로 공급합니다 .
SM12: 12mm SM Tape Feeder로 공급합니다.
SM16: 16mm SM Tape Feeder로 공급합니다.
SM24: 24mm SM Tape Feeder로 공급합니다.
SM32: 32mm SM Tape Feeder로 공급합니다.
SM44: 44mm SM Tape Feeder로 공급합니다.
SM56: 56mm SM Tape Feeder로 공급합니다.
SM72: 72mm SM Tape Feeder로 공급합니다.
SME8: 8mm SM 전동식 Tape Feeder로 공급합니다.
SME12: 12mm SM 전동식 Tape Feeder로 공급합니다.
SME16: 16mm SM 전동식 Tape Feeder로 공급합니다.
SME24: 24mm SM 전동식 Tape Feeder로 공급합니다.
SME32: 32mm SM 전동식 Tape Feeder로 공급합
니다.
SME44: 44mm SM 전동식 Tape Feeder로 공급합니다.
SME56: 56mm SM 전동식 Tape Feeder로 공급합니다.
7-10
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
Slim1(Stick): Slim1 Stick Feeder로 공급합니다.
Slim2(Stick): Slim2 Stick Feeder로 공급합니다.
Stick Feeder: Stick Feeder로 공급합니다.
Tray Feeder: Tray Feeder로 공급합니다.
<Nozzle1> 콤보박스
부품을 흡착하는 주 노즐을 표시합니다. 흡착하는 노즐의 종류는 다음과 같습니
다.
(CN04-S, CN020, CN030, CN040, CN065, CN140, CN220, CN400, CN400N,
CN750, CN110, Usmall2, Umedium1, Umedium2, Umedium3, ULarge1, ULarge2,
ULarge3, SpLarge1, SpLarge2, SpLarge3, ML150, SPSmall1, SPSmall2, SPSmall3,
MS150, CNT20 , CNT0, LightFix, LightFly)
<Sync Pick Up Tol[%]> 영역
동시흡착을 위한 허용오차로, 부품의 크기를 기준으로 백분율로 나타냅니다.
Default 15%이며, 이 보다 클 경우 동시흡착은 잘 이루어지지만, 흡착 에러를 유
발할 수 있습니다.
미소부품인 경우 이 값을 작게해
야 한며 1005보다 작은 부품은 반드
시 포켓 Teach를 실시해야 부품의 버림율을 줄일 수 있습니다 .

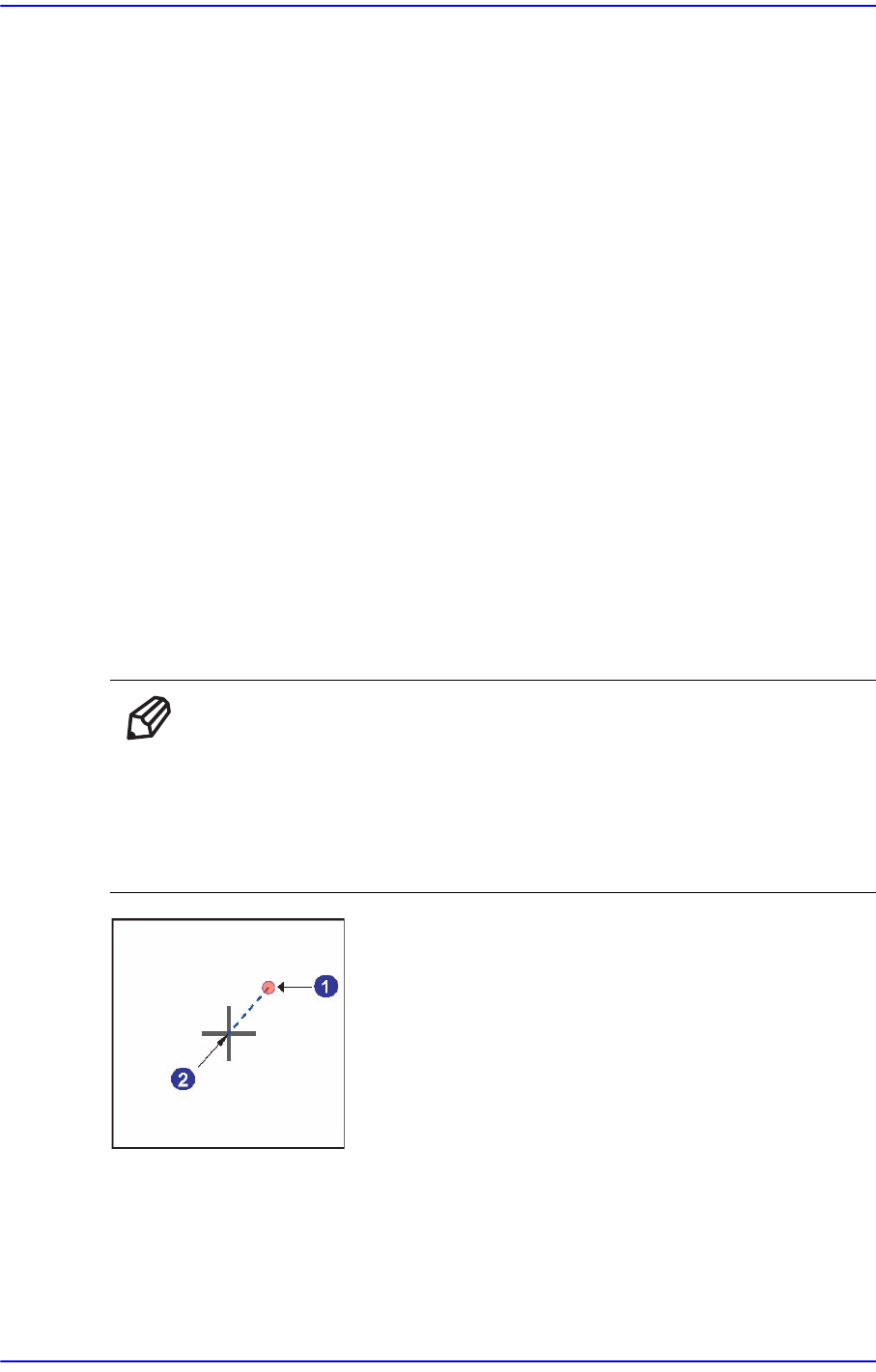

메 모동시흡착의 조건
1. 흡착하는 헤드의 중심이 허용오차의 범위에서 부품을 흡착해야 합니다.
2. 연동된 헤드의 경우에는 부품의 흡착시 R값이 같아야 합니다.
3. X,Y의 최대 허용오차가 0.5 mm 이하이어야 합니다.
여기서, 허용오차는부품의 Align Point에서 실제 흡착점인 헤드 중심까지의 Offset 을
의미합니다
1:
헤드
중심
(
실제
흡착점
)
2:
부품
Align Point
<X> 에디트박스
