7-26 Samsung Component Placer SM 411F/411FN Administrator ’ s Guide <Body/Lead Polarity> 콤보박스 Body 와 Lead 간의 밝기를 정합니다 . - Body darker than Lead : 리드보다 Body 가 어두운 경우 선택합니다 . - Body lighter than Lead : 리드보다 Body 가 …
7-25
부품
등록
번 검사합니다.
Linear V: 커넥터 종류에 사용되며, 세로 방향으로 위쪽과 아래쪽 면을 2
번 검사합니다.
<MFOV Length> 에디트박스
분할인식 이동거리를 입력합니다.
<EX Param> 버튼
인식과 관련된 세부설정을 하는 대화상자를 보여줍니다.

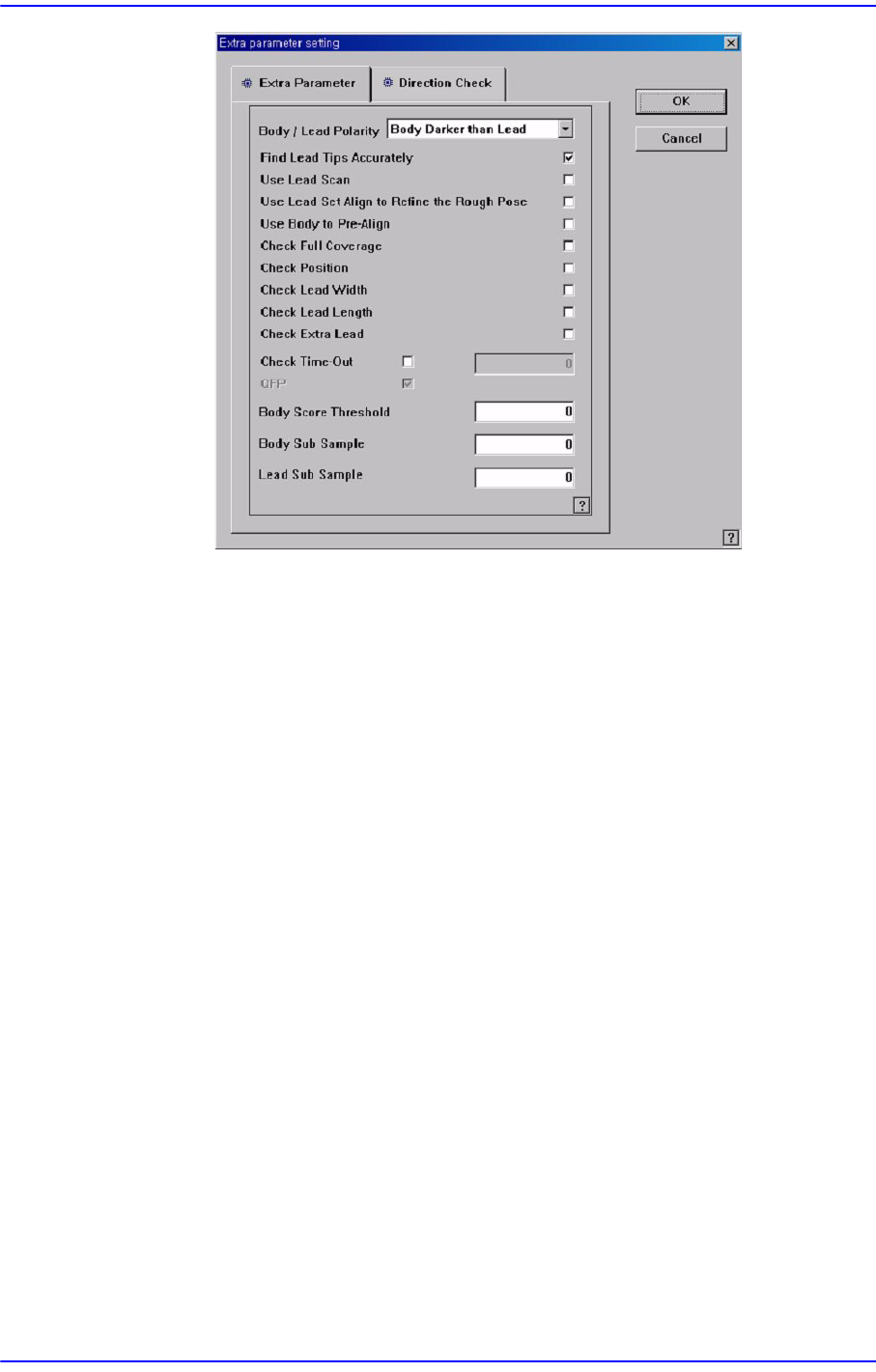

“ Extra Parameter “ 탭 화면 - IC Lead 부품
주로 SOP, SOP2, SOJ, SOJ2, QFP, PLCC, UserIC 등의 IC 부품의 인식과 관
련된 세부 파라메터들을 설정합니다.
7-26
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
<Body/Lead Polarity> 콤보박스
Body와 Lead간의 밝기를 정합니다.
- Body darker than Lead : 리드보다 Body가 어두운 경우 선택합니다.
- Body lighter than Lead : 리드보다 Body가 밝거나 밝기가 비슷한 경
우 선택합니다.
<Find Lead Tips Accurately> 체크박스
리드 끝을 정확히 인식하고자 할 때 사용합니다. SOP 혹은 한 쪽 방
향에만 리드가 존재하고, 리드의 개수가8개를 넘는 컨넥터의 경우,
이 항목을 체크하면Y방향으로 인식 정도를 높여줍니다.
<Use Lead Scan> 체크박스
‘리드 검색’ 기능
을 이용하여 리드를 찾을 때 사용합니다.
<Use Body to Pre-Align> 체크박스
‘부품 인식시 부품의 Body 정보를 이용하여 부품의 대략적인 위치
를 계산합니다.
<Use Body to Pre-Align> 체크박스
‘부품 인식시 부품의 Body 정보를 이용하여 부품의 대략적인 위치
를 계산합니다.
<Check Full Coverage> 체크박스
이 옵션이 선택되어 있으면 모든 리드를 검사하여 모든 리드가 허용
오차 이내에 있어야 인식이 성공하며, 선택되어 있지 않은 경우는 일
7-27
부품
등록
부 리드에서 인식 실패가 나더라도 나머지 리드를 이용하여 부품의
중심을 계산합니다.
<Check Position> 체크박스
각 리드 위치를 검사해 위치가 허용된 값 이내에 있는지 점검합니다.
<Check Lead Width> 체크박스
각 리드의 폭을 검사하여 폭이 허용된 값 이내에 있는지 점검합니다.
<Check Lead Length> 체크박스
각 리드의 길이를 검사해 길이가 허용치 이내에 있는지 점검합니다.
<Check Time-Out> 체크박스
부품 인식시 인식 시간 time out을 설정합
니다.(단위 msec)
<Body Score Threshold> 에디트박스
Body 인식시 Threshold를 설정합니다. (0~100)
컨넥터 인식시 한 쪽 방향에만 리드가 존재하고, 바디에 리드와 비슷
한 패턴이 존재하는 경우, 이 항목을 100으로 입력하면 버림율을 감
소시킬 수 있습니다.
<Body Sub Sample> 체크박스
Body 인식시 샘플링 정도를 설정합니다. (0~10, 0 : auto)
<Lead Sub Sample> 체크박스
리드 인식시 샘플링 정도를 설정합니다. (0~10, 0 : auto)
메 모 컨넥터 부품 중 일반적인 UserIC 그룹으로 등록이 불가능한 부품
의 경우로 한 방향에 리드의 길이 및 피치가 여러 가지가 혼재되
어 있는 경우에는 사각형 형태의 리드의 길이, 피치 등을 모두 등
록한 후, 다음의 기능들을 설정하여 부품을 등록할 수 있습니다.
(예: SD 메모리 커넥터 등)
Extra Parameter의 일반적인 설정
<Body 사전 인식 사용> 체크박스 선택
<Bod
y 샘플링 단위> 에디트박스 : 15 입력
<리드 샘플링 단위> 에디트박스 : 4입력
“ Extra Parameter “ 탭 화면- Ball 부품
BGA, Flip-Chip 등의 Ball 부품의 인식과 관련된 세부 파라메터들을 설정
합니다.
