7-29 부품 등록 부품 인식시 인식 시간 time out 을 설정합니다 .( 단위 msec) <Body Sub Sample> 체크박스 Body 인식시 Sampling 정도를 설정합니다 . (0~10, 0 : auto) <Direction Check> 탭 화면 IC 부품과 Ball 부품에 동일하게 적용됩 니다 . <Body Polarity> 콤보박스…
7-28
Samsung Component Placer SM411F/411FN Administrator
’
s Guide

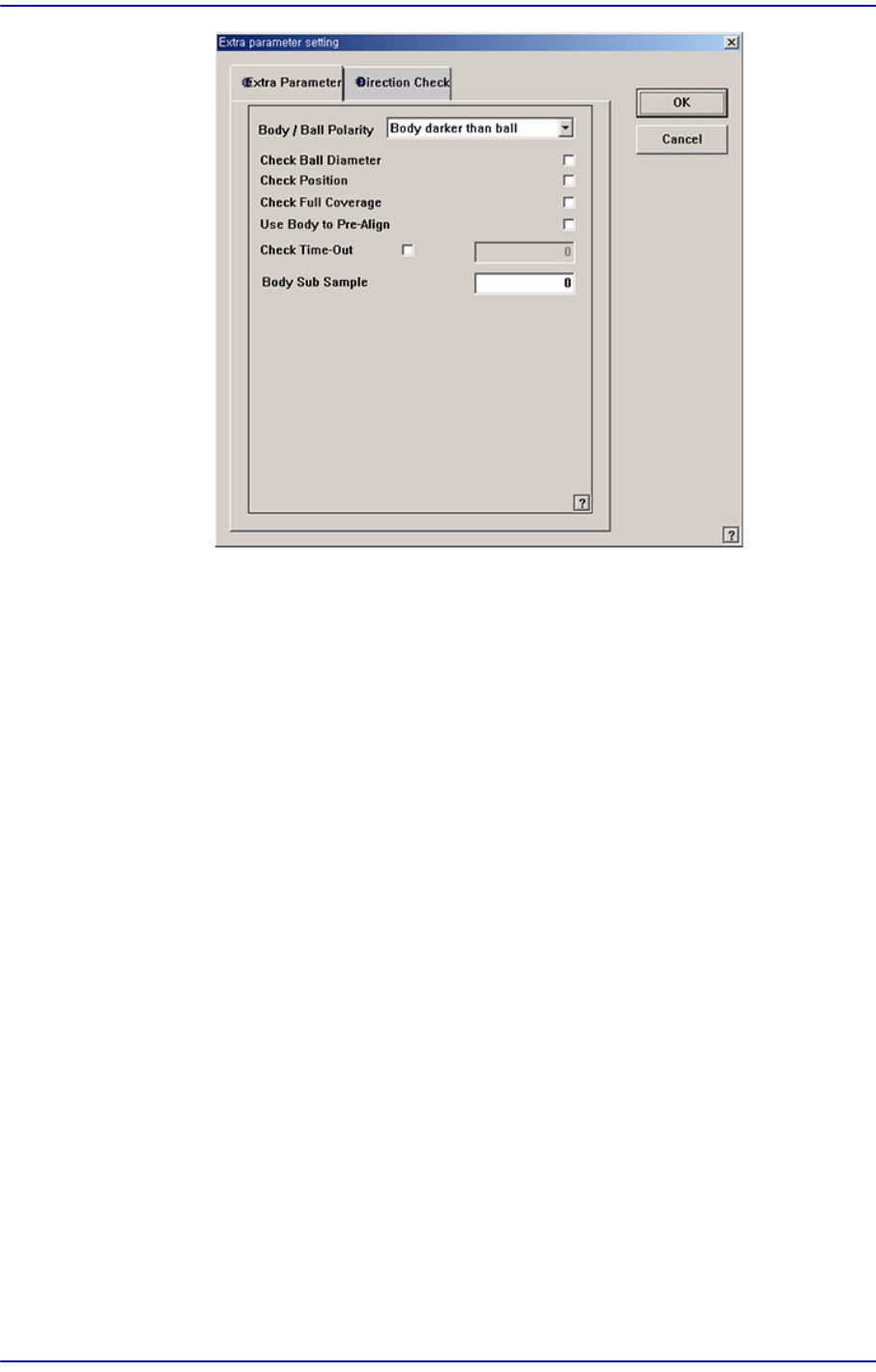

<Body/Ball Polarity> 콤보박스
Body와 Ball간의 밝기를 정합니다.
- Body darker than ball: ball보다 Body가 어두운 경우 선택합니다.
- Body lighter than ball: ball보다 Body가 밝거나 밝기가 비슷한 경
우 선택합니다.
<Check Ball Diameter> 체크박스
각 볼의 직경을 검사하여 직경이 허용된 값 이내에 있는지 점검합니
다.
<Check Position> 체크박스
각 볼의 위치를 검사하여 위치가 허용된 값 이내에 있는지 점검합니
다.
<Check Full Coverage> 체크박스
이 옵션이 선택되어 있으면 모든 볼을 검사하
여 모든 볼이 허용 오차
이내에 있어야 인식이 성공하며, 선택되어 있지 않은 경우는 일부 볼
에서 인식 실패가 나더라도 나머지 볼을 이용하여 부품의 중심을 계
산합니다.
<Use Body to Pre-Align> 체크박스
부품 인식시 부품의 Body 정보를 이용하여 부품의 대략적인 위치를
계산합니다.
<Check Time-Out> 체크박스
7-29
부품
등록
부품 인식시 인식 시간 time out을 설정합니다.(단위 msec)
<Body Sub Sample> 체크박스
Body 인식시 Sampling 정도를 설정합니다. (0~10, 0 : auto)
<Direction Check> 탭 화면
IC 부품과 Ball 부품에 동일하게 적용됩니다.
<Body Polarity> 콤보박스
방향 체크 할 Body의 Polarity를 설정합니다.
Don’t care: 방향 체크 할 Body를 Polarity에 관계없이 인식하고자 할
때 선택합니다.
Dark On Light: 방향 체크 할 Body가 배경보다 어두운 경우에 선택합
니다.
Light On Dark: 방향 체크 할 Body가 배경보
다 밝은 경우에 선택합니
다.
<Body Score Threshold> 에디트박스
방향 체크 할 Body의 Threshold를 설정합니다 . (0~100)
<Body Sub Sample> 에디트박스
방향 체크 할 Body의 Sampling 정도를 설정합니다. (0~10, 0 : auto)
<Max Offset[100um]> 에디트박스
방향 체크 할 Body의 최대 허용 오차를 설정합니다. (0~10)
7-30
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
<Outline> 버튼
설정한 Align 데이터를 사용해서 부품의 외곽형상을 SMVision창에 표시합니다.
<Move> 버튼
부품을 수동으로 흡착(Pickup)하여 부품 인식 테스트를 하기 위해서 사용됩니다
. 이 버튼을 클릭하면 다음의 대화상자가 표시됩니다.
<Device> 콤보박스
부품인식을 위해서 사용할 카메라를 선택합니다 . 부품 편집 대화상자의 <카
메라 번호> 콤보박스에서 “Fix Cam1”을 선택한 경우에만 “인식 테스트”
대화상자가 실행됩니다.
“Fix Cam”을 선택하였을 경우에만 Head1 ~ Head12까지 선택
이 가능합니
다
<Align Z> 에디트박스
인식할 높이를 설정합니다. 부품 바닥면을 기준으로 위쪽을 인식하려는 경
우는 –값을, 아래쪽을 인식하려는 경우는 +값을 설정합니다.
<Action> 영역
<Prepare Manual Pick> 버튼
수동으로 부품을 스핀들의 노즐 홀더에 삽입된 노즐의 끝단에 흡착시키
기 위해서 Head Assembly을Home 위치로 이동시킵니다. 이때, 흡착할
부품에 맞는 노즐이 해당 헤드에 먼저 장착되어 있어야 합니다.
<Prepare Align Test> 버튼
부품 인식 테
스트를 준비합니다. 부품을 인식하는 카메라가 “플라이 카
메라” 인 경우, 스핀들의 노즐 홀더에 삽입된 노즐의 끝단의Z축 높이를
부품인식 높이(Align Height)로 이동시키고, 미러를 닫은 후, 부품에 조
명을 비춥니다.
