7-32
Samsung Component Placer SM411F/411FN Administrator
’
s Guide

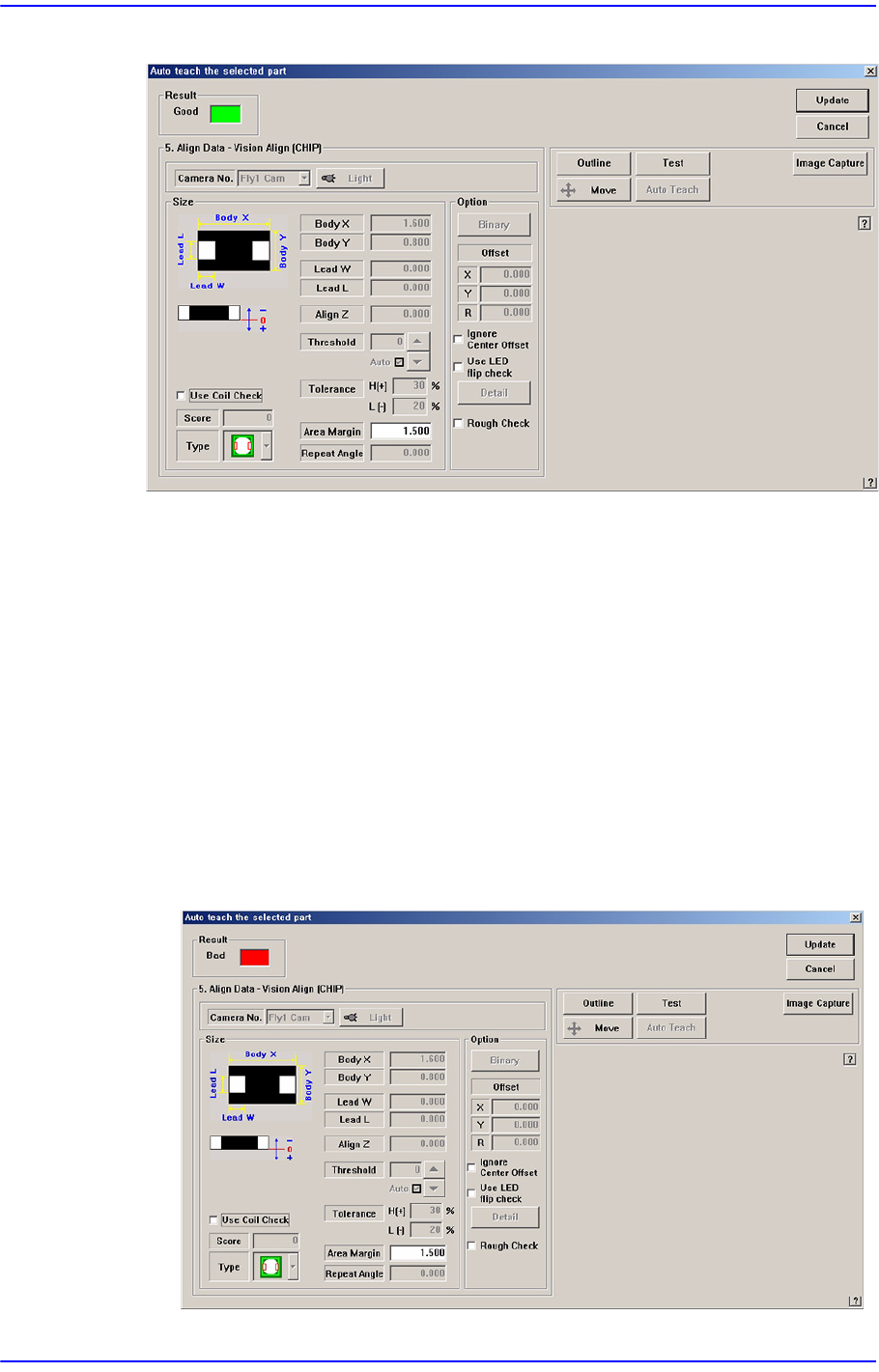

그림
7.9
“
Auto Teach the selected part-Good
”
대화상자
<Result>
Auto Teach성공여부를 표시합니다.
<Update> 버튼
Auto Teach로 구한 부품의 Align 데이터를 저장하고, 대화상자를 닫습니다.
<Cancel> 버튼
Auto Teach로 구한 부품의 Align 데이터를 무시하고, 대화상자를 닫습니다.
<Align Data>영역
Auto Teach 결과데이터를 표시합니다 . Auto Teach에 실패하면 다음과 같은
메시지 상자가 표시됩니다.
그림
7.10
“
Auto Teach the selected part-Bad
”
대화상자
7-33
부품
등록
<Make Image> 버튼
MFOV 기능을 이용하여 부품을 인식하고 등록할 때 사용합니다. 부품을 분할
인식한 후, 분할 인식한 이미지를 조합하여 MMI가 인식하는 부품의 형상을
SMVision해서 보여줍니다. 생성된 이미지를 이용하여 해당 부품의 인식 데이터
로 설정할 수 있습니다.
<Image Capture> 버튼
부품 이미지를 조명값을 자동적으로 단계적으로 변환하여 이미지로 저장하고
사용자는 그 중 가장 인식이 잘 된 이미지 조
명값을 확인하여 저장함으로써 최
적의 조명값을 지정하는데 도움을 줍니다.

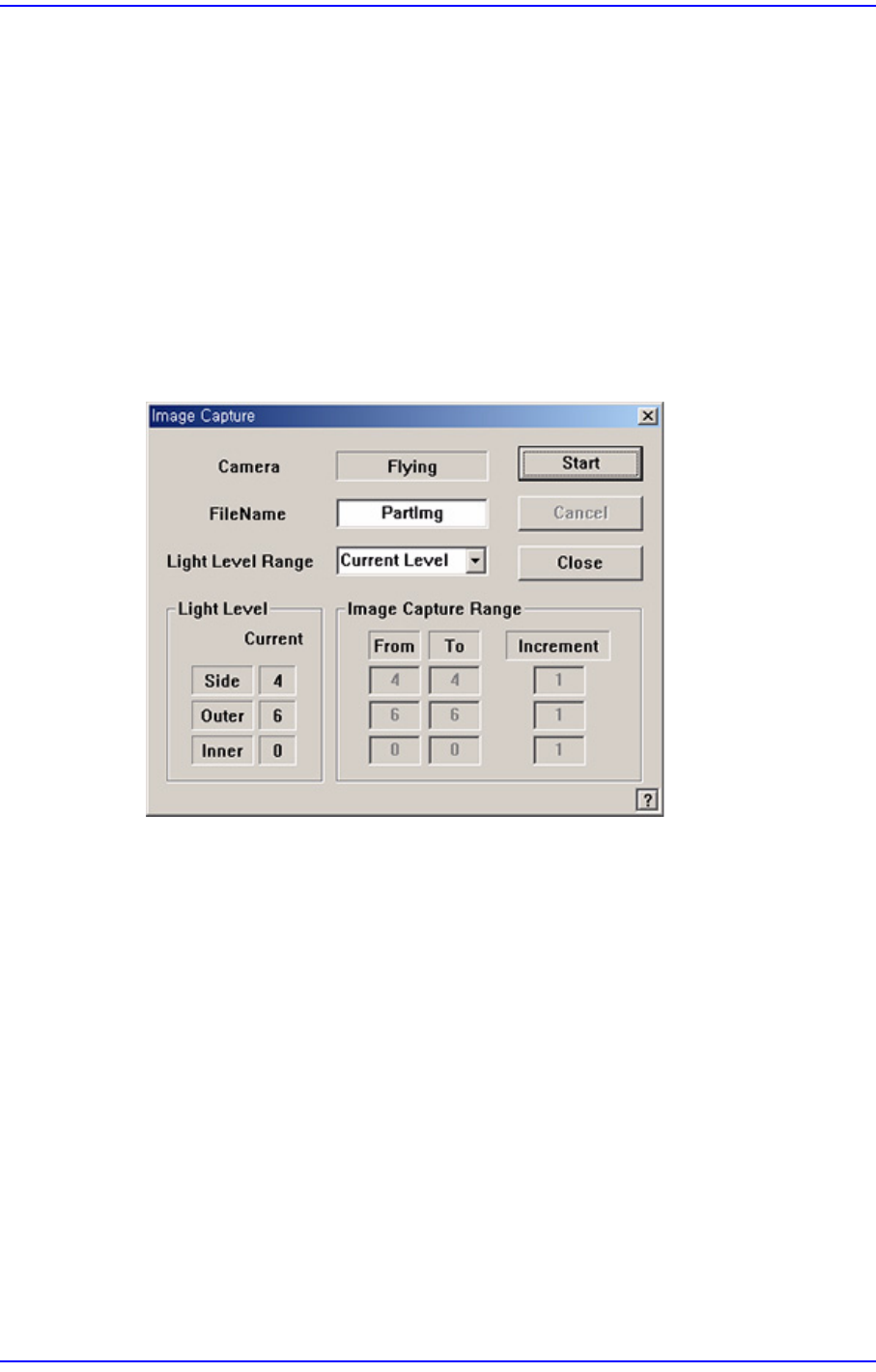

그림
7.11
“
Image Capture
”
대화상자
<Camera> 캡션박스
Image Capture에 사용될 Camera를 표시합니다 .
<Filename> 에디트박스
Image 저장에 사용될 File명을 입력합니다.
<Light Level Range> 콤보박스
각 조명별 조명 값 기본 설정 범위를 선택합니다.
Rough
모든 조명의 조명 값을 각각 5씩 증가시켜가며 Image를 저장합니다.
Fine
현재 설정 조명 값의 앞뒤 2단계 범위 내에서 조명 값을 1씩 증가시켜가
며 Image를 저장합니다.
All Range
7-34
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
모든 조명 값 영역에 대해 Image를 저장합니다.
User Define
사용자가 조명 값 변화 범위 및 간격을 지정합니다.
Repeat Number
Image 저장 횟수를 표시합니다.
Light Level
현재의 조명 값을 표시합니다 .
Image Capture Range
Image를 저장하는데 사용될 조명 값의 범위 및 간격을 표시합니다. Light
Level Range가 User Define으로 설정된 경우에는 사용자가 직접 범위를 입력
/수정 할 수 있습니다.
From
조명 값 변화
의 시작 Level을 표시합니다.
To
조명 값 변화의 종료 Level을 표시합니다.
Increment
조명 값 변화 간격을 설정합니다.
<Start> 버튼
Image Capture 작업을 시작합니다 .
<Cancel> 버튼
Image Capture 중 작업을 중단합 니다.
<Close> 버튼
대화상자를 종료합니다.
