7-37 부품 등록 부품 인식 알고리즘이 없어 제대로 인식하지 못 했던 Coil 류의 부품 을 인식 하기 위해서 사용됩니다 . <Score> 에디트박 스 <Use Coil Check> 체크박스가 선택되었을 때 , 활성화됩니다 . 부품의 형상을 인식할 때 , 인식한 부품의 형상이 <T ype> 콤보박스에서 선택된 Vi s i o n 알고리즘의 데이터와 얼마 …
7-36
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
7.1.2.2. CHIP-Rect 부품데이터 설정
사각형 CHIP부품에 관한 Align 데이터를 설정합니다.

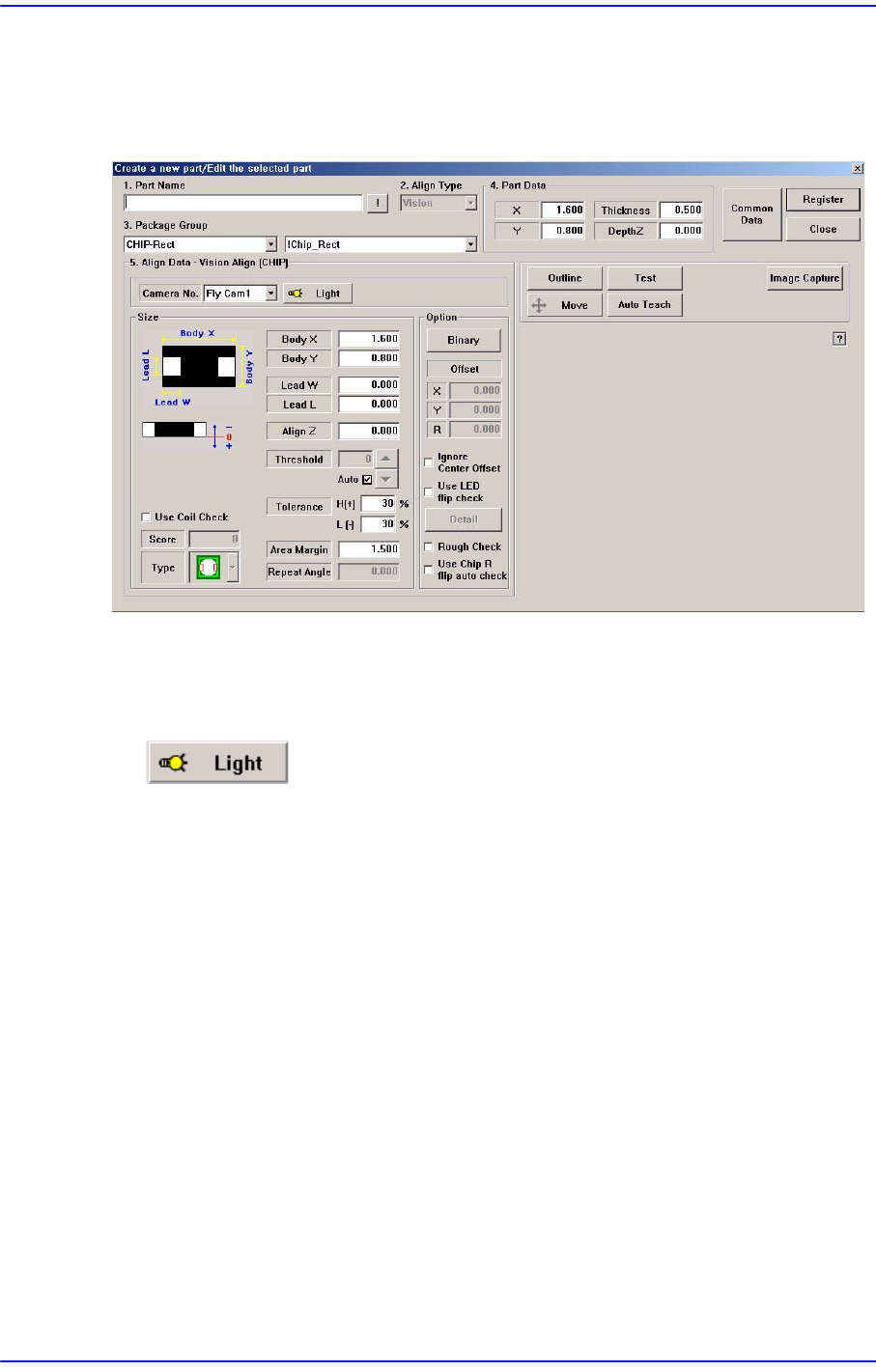

그림
7.13
“
Package Group = CHIP-Rect
”인
경우의
대화상자
<Camera No.> 콤보박스
부품을 인식할 Camera를 선택합니다. 자세한 사항은
“
7.1.1
공통
Align Data
”
참조하시기 바랍니다.
버튼
부품을 인식할 Camera의 조명을 설정합니다 . 자세한 사항은
“
7.1.1
공통
Align
Data
”
참조하시기 바랍니다.
<Size> 영역
Align 크기를 설정합니다.
<Body X> 에디트박스
부품의 X방향 크기를 입력합니다.
<Body Y> 에디트박스
부품의 Y방향 크기를 입력합니다.
<Lead W> 에디트박스
Lead의 X방향 길이를 입력합니다.
<Lead L> 에디트박스
Lead의 Y방향 길이를 입력합니다.
<Use Coil Check> 체크박스
7-37
부품
등록
부품 인식 알고리즘이 없어 제대로 인식하지 못 했던 Coil류의 부품을 인식
하기 위해서 사용됩니다.
<Score> 에디트박스
<Use Coil Check> 체크박스가 선택되었을 때, 활성화됩니다.
부품의 형상을 인식할 때, 인식한 부품의 형상이 <Type> 콤보박스에서
선택된 Vision 알고리즘의 데이터와 얼마나 정확히 일치하는지를 수치화
한 것을 “score”라 고 합니다. 이 “score”는 0에서 1000 점 사이의 값을
가집니다.
여기서 ‘0’을 입력하더라도, 기본값으로 300이 적용
됩니다.
<Type> 콤보박스
인식할 Coil부품을 인식하기에 알맞은 모양을 선택하십시오.
: 좌우에 있는 밝은 형상이 선명하게 인식될 경우
: 좌우에 있는 밝은 형상의 바깥 테두리가 불명확할 경우
: 좌우에 있는 밝은 형상의 안쪽 테두리가 불명확할 경우
: 부품의 중간의 형상이 선명하게 인식될 경우
이 외 설정항목은
“
7.1.1
공통
Align Data
”
참조하십시오.
메 모 0603의 Align Data 설정
0603R은 정상적으로 흡착된 경우와 비정상적으로 흡착된 경
우의 이미지의 차이가 적기 때문에 Tolerance항목의 L 을
10%로 설정해야 합니다.
0603C는 조명상태에 따라 부품의 크기가 약간씩 다르게 보
이기 때문에 Tolerance항목의 L 을 20%로 설정해야 합니다.
0603L은 0603C와 동일하게 설정하십시오.
이때, 조명의 설정은 Side는 6, Outer는 5로 설정하십시오.
‘자동 인식
’ 기능을 이용하여 부품을 등록하는 것을 권장합
니다.
<Option> 영역
Align Option데이터를 설정합니다.
<Rough Check> 체크박스
7-38
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
부품을 인식할 경우, 인식하려는 부품의 형상이 비전 알고리즘의 데이터와
정확히 부합되지 않아 인식시 오류가 발생된다면, 이 체크박스를 선택하십
시오.
이 체크박스가 선택되면, 인식하려는 부품의 특정 형상이 비전 알고리즘의
데이터와 비교해서 다소 부정확하더라도 전체 부품의 레이아웃을 체크해서
동일하다면 정상적으로 부품을 인식합니다.
리드가 다소 흰 부품으로 크리스탈 또는 Aluminum Capacitor 등에 시용됩니
다. Chip-rect, Chip-alminum, Trimmer 등에만 적용됩니다.
<Use LE
D flip check> 체크박스
LED의 뒤집힘을 검사하는 기능을 사용하기위해 선택합니다.
<Detail> 버튼
“LED 뒤집힘 확인 기능” 에 대한 세부 사항을 설정하는 다음과 같은 대화
상자를 실행합니다. <Use LED flip check> 체크박스가 선택되어야 이 버튼이
활성화됩니다.

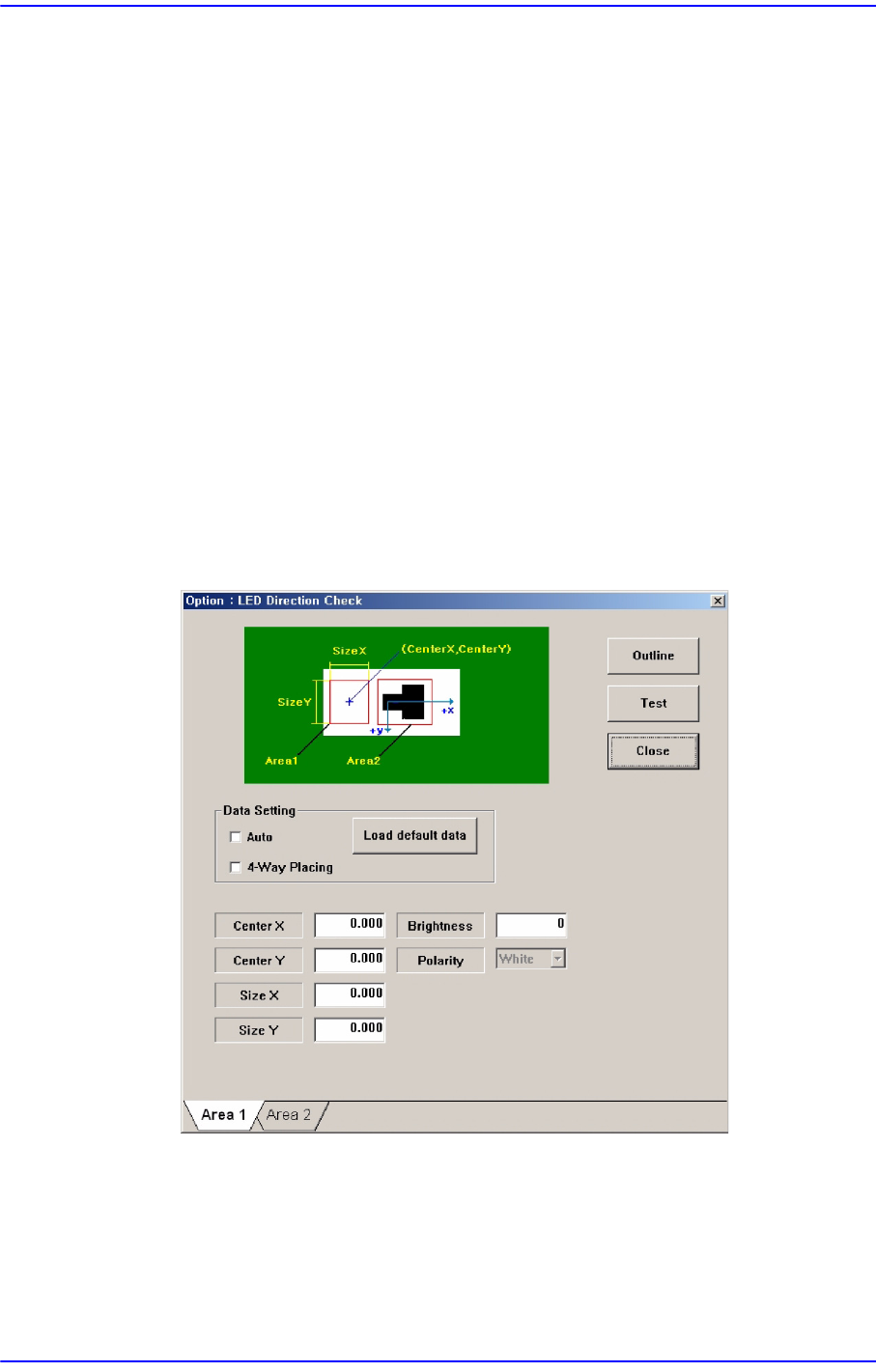

그림
7.14 LED Direction Check
설정
대화상자
‘Area1’ 탭 대화상자에서 LED의 White 영역을 설정합니다.
Center X
부품의 가운데를 기준으로 White 영역의 중심에 대한 X방향의 좌표입니
다. (대화상자의 그림 참조 )
Center Y
