7.1.3.3. PLCC 부품데이터 설정
PLCC 부품에 관한 Align 데이터를 설정합니다. 자세한 사항은
“
7.1.3.5 QFP
부품데
이터
설정”
를 참조하시기 바랍니다.
7-54
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
7.1.4. User IC 부품데이터 설정
User IC 부품에 관한 Align 데이터를 설정합니다. 먼저 User IC 부품데이터를 설정하
기 위한 기본 개념을 설명합니다. 다음 그림을 참조 하십시오.

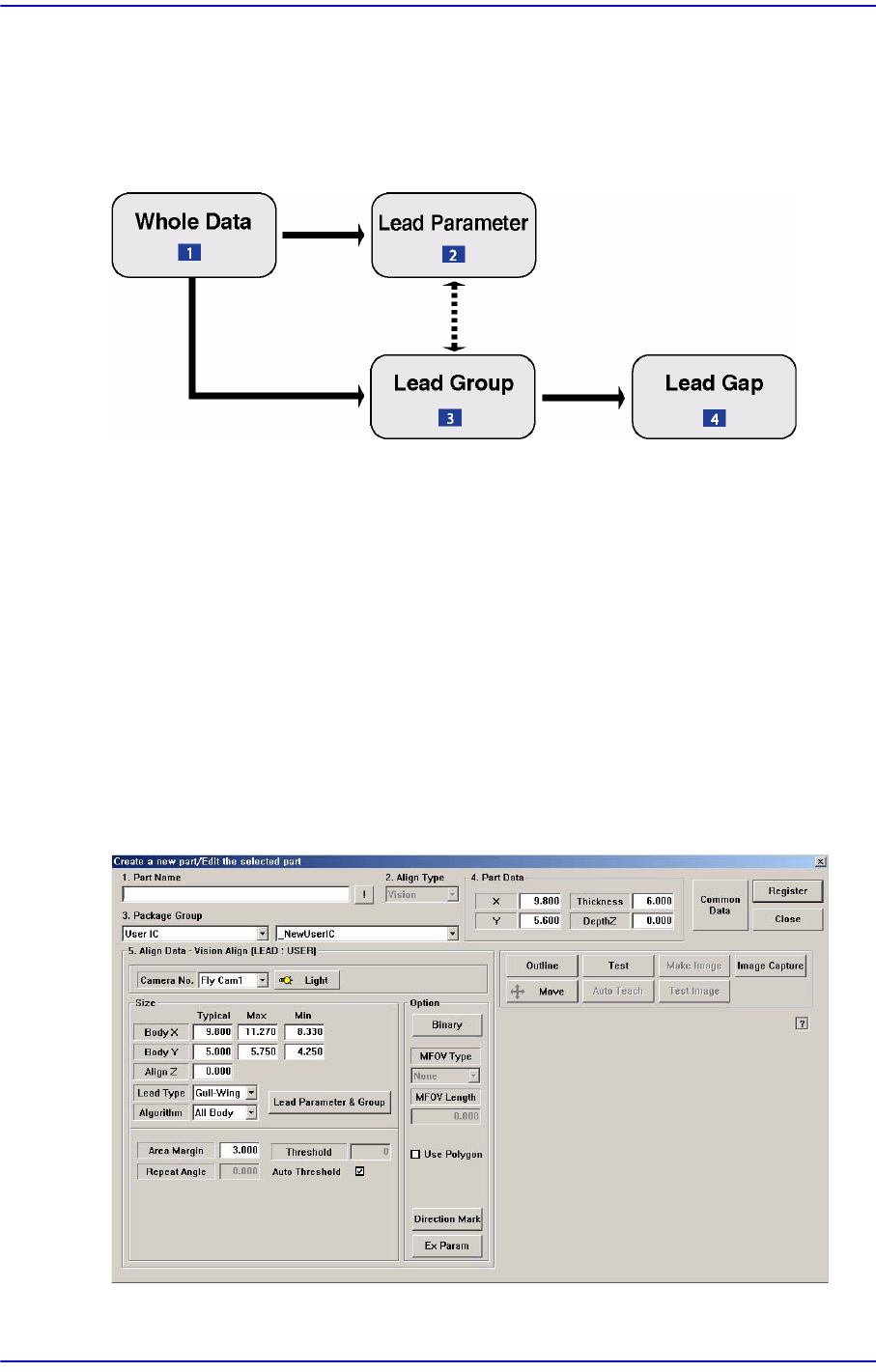

그림
7.23 User IC
부품데이터
설정의
기본
개념
1:
부품의
전반적인
내용을
등록함
2: Lead
의
형상에
대한
정보를
가지고
있는
데이터
3: Lead
들이
모여있는
위치를
지정하는
데이터
4: Lead Group
에서
비어있는
Lead
의
위치에
관한
정보
User IC 부품데이터에는 1개의 Whole Data가 있습니다.
User IC 부품데이터는 최대 16개의 Lead Group를 가질 수 있습니다 .
User IC 부품데이터는 Lead Group의 개수보다 같거나 작은 개수(최대 8개 )의
Lead Parameter가 존재합니다 .
각 Lead Group에 반드시 1개의 Lead Parameter를 지정해야 합니다.
각 Lead Group은 최대 4개까지 Lead Gap을 가질 수 있습니다.
그림
7.24
“
Package Group = User IC
”인
경우의
대화상자
<Camera No.> 콤보박스
7-55
부품
등록
부품을 인식할 Camera를 선택합니다. 자세한 사항은
“
7.1.1
공통
Align Data
”
참조하시기 바랍니다.
<Light Type> 콤보박스
부품인식시 조명에 따른 인식알고리즘을 설정합니다 .
Front Light
Front Light에 적절한 인식 알고리즘을 설정합니다. 부품이 배경보다 밝은 경우
에 사용합니다.
Back Light
Back Light에 적절한 인식 알고리즘을 설정합니다. 부품이 배경보다 어두운 경
우에 사용합니다.
<Size> 영역
Align 크기를 설정합니다.
<Body X Typical> 에디트박스
부품 몸체의 X방향 크기를 입력합니다.
<Body X Max> 에디트박스
부품 몸체의 X방향 최대 크기를 입력합니다.
<Bod
y X Min> 에디트박스
부품 몸체의 X방향 최소 크기를 입력합니다.
<Body Y Typical> 에디트박스
부품 몸체의 Y방향 크기를 입력합니다.
<Body Y Max> 에디트박스
부품 몸체의 Y방향 최대 크기를 입력합니다.
<Body Y Min> 에디트박스
부품 몸체의 Y방향 최소 크기를 입력합니다.
<Lead Type> 콤보박스
Lead의 종류를 선택합니다. 선택 가능한 Lead Type은 다음과 같습니다.
Gull-Wing: QFP부품처럼 Lead가 밖으로 꺾여진
Type 입니다.
J-Lead: PLCC부품처럼 Lead가 안으로 꺾여진 Type
입니다.
