7-56 Samsung Component Placer SM 411F/411FN Administrator ’ s Guide <Algorithm> 콤보박스 부품을 인식할 알고리즘을 선택합니다 . 선택 가능한 알고리즘은 다음과 같습니 다 . Black Body 부품의 몸체가 검은색이어서 화면상에 리드만 밝게 보이는 경우 사용합니다 . All Body 부품의 몸체 가 밝은색이어…
7-55
부품
등록
부품을 인식할 Camera를 선택합니다. 자세한 사항은
“
7.1.1
공통
Align Data
”
참조하시기 바랍니다.
<Light Type> 콤보박스
부품인식시 조명에 따른 인식알고리즘을 설정합니다 .
Front Light
Front Light에 적절한 인식 알고리즘을 설정합니다. 부품이 배경보다 밝은 경우
에 사용합니다.
Back Light
Back Light에 적절한 인식 알고리즘을 설정합니다. 부품이 배경보다 어두운 경
우에 사용합니다.
<Size> 영역
Align 크기를 설정합니다.
<Body X Typical> 에디트박스
부품 몸체의 X방향 크기를 입력합니다.
<Body X Max> 에디트박스
부품 몸체의 X방향 최대 크기를 입력합니다.
<Bod
y X Min> 에디트박스
부품 몸체의 X방향 최소 크기를 입력합니다.
<Body Y Typical> 에디트박스
부품 몸체의 Y방향 크기를 입력합니다.
<Body Y Max> 에디트박스
부품 몸체의 Y방향 최대 크기를 입력합니다.
<Body Y Min> 에디트박스
부품 몸체의 Y방향 최소 크기를 입력합니다.

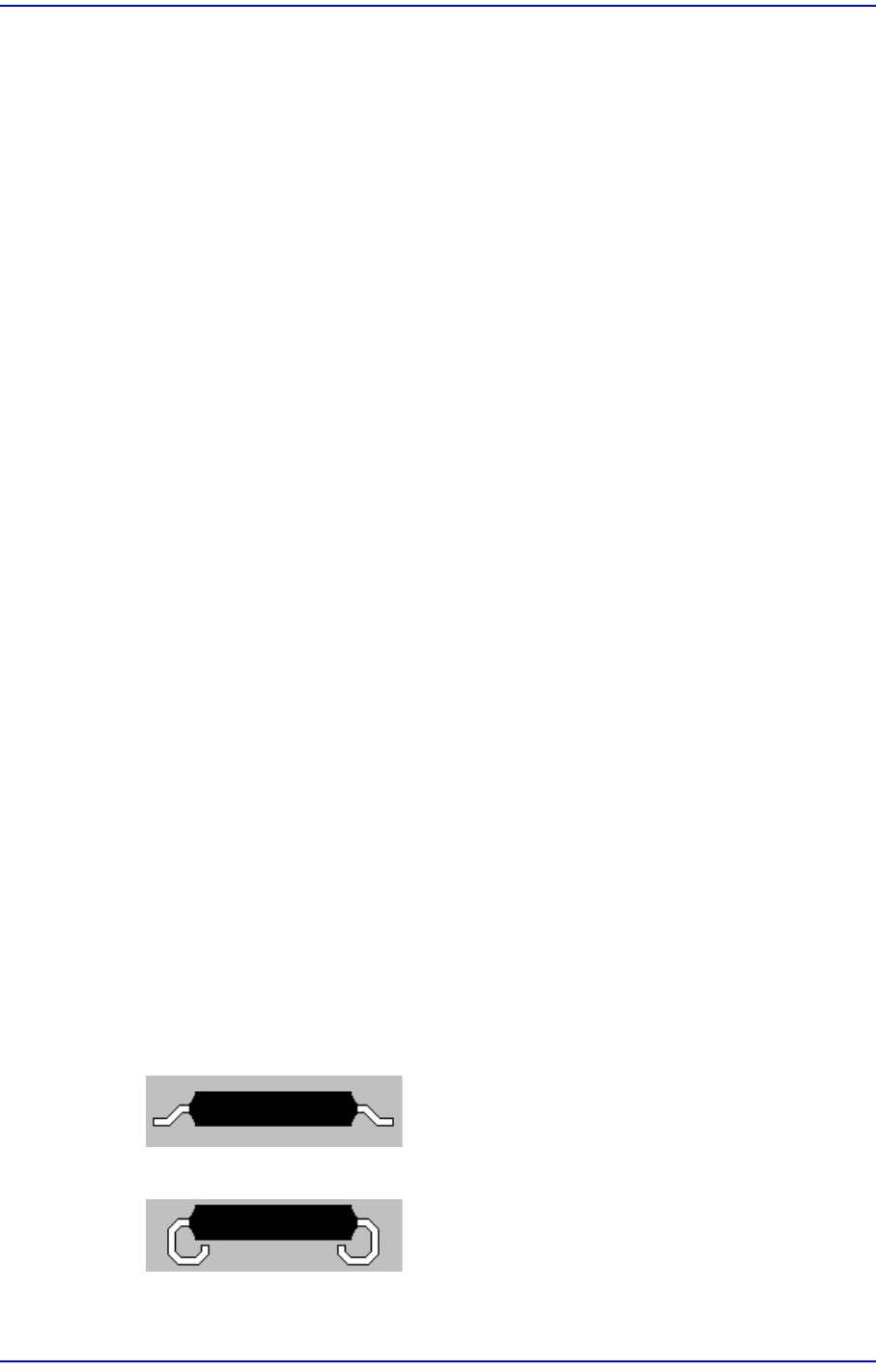

<Lead Type> 콤보박스
Lead의 종류를 선택합니다. 선택 가능한 Lead Type은 다음과 같습니다.
Gull-Wing: QFP부품처럼 Lead가 밖으로 꺾여진
Type 입니다.
J-Lead: PLCC부품처럼 Lead가 안으로 꺾여진 Type
입니다.
7-56
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
<Algorithm> 콤보박스
부품을 인식할 알고리즘을 선택합니다. 선택 가능한 알고리즘은 다음과 같습니
다.
Black Body
부품의 몸체가 검은색이어서 화면상에 리드만 밝게 보이는 경우 사용합니다.
All Body
부품의 몸체가 밝은색이어서 리드와 몸체가 모두 밝게 보이는 경우 사용합니다.
이형부품 외곽인식(Odd with No Lead)
인식 정도가 중요하지 않은 이형 부품 등에 사용합니다. Trimmer의 인식 알고리
즘과 유사합니다.
이형부품 리드인식(Odd with Lead)
리드가 있는 이형 부품
의 인식에 사용합니다.
<Lead Parameter & Group> 버튼
Lead Parameter와 Lead Group을 설정합니다.
이 외 설정항목은
“
7.1.1
공통
Align Data
”
참조하십시오.
<Option> 영역
Align Option데이터를 설정합니다. 자세한 사항은
“
7.1.1
공통
Align Data
”
참조
하십시오.
<Use Polygon> 체크박스
부품 인식의 정도가 크게 중요하지 않는 부품의 경우 Auto Teach 기능을 이용하
여 부품을 자동으로 인식하기 위해서 사용됩니다.
Threshold 와 Ex Parmeter를 해당 부품의 특성에 맞게 조정하여 부품을 자동으로
인식하도록 하십시오.
<Use Polygon> 체크박스를 선택하면 <Lead Parameter & Group> 버튼과 <MFOV
Type> 콤보상자가 비활성화 됩니다. 그리고, <Auto Teach> 버튼이 활성화됩니
다.
이때, <Size> 영역의 <Body X> 와 <Body Y> 에디트박스에는 폴리곤을 찾을 영
역의 크기를 설정하십시오.
<Area Margin> 에디
트박스에 입력한 값을 <Size> 영역에서 설정한 값과 더해서
폴리곤을 찾을 영역을 설정할 수 있습니다.
그리고, <Ex Param> 버튼을 클릭하면 다음의 대화상자가 나타나는데, <Extra
Parameter> 탭 대화상자의 <Body Sub Sample> 에디트박스에는0~10까지 값을
설정할 수 있습니다.
여기에 설정하는 값은 SMVision 창에서 부품의 Outline을 생성할 때의 세밀함을
7-57
부품
등록
결정합니다.
만일, SMVision 창에 보여지는 이미지가 노이지가 많거나 뚜렷하지 않다면 ‘0’
인default 값으로 설정하십시오.
그렇지 않고 이미지가 선명하여 부품의 외곽을 명확하게 구분을 할 수 있다면,
부품의 Outline을 세밀하게 생성할 수 있습니다.
그러나, 너무 값을 크게하여 Outline이Rough 하게 되면 정확하게 부품을 인식하
지 못 할 수 있습니다.
1- 가장 세밀한 Outline
10 – 가장 Rough한Outline

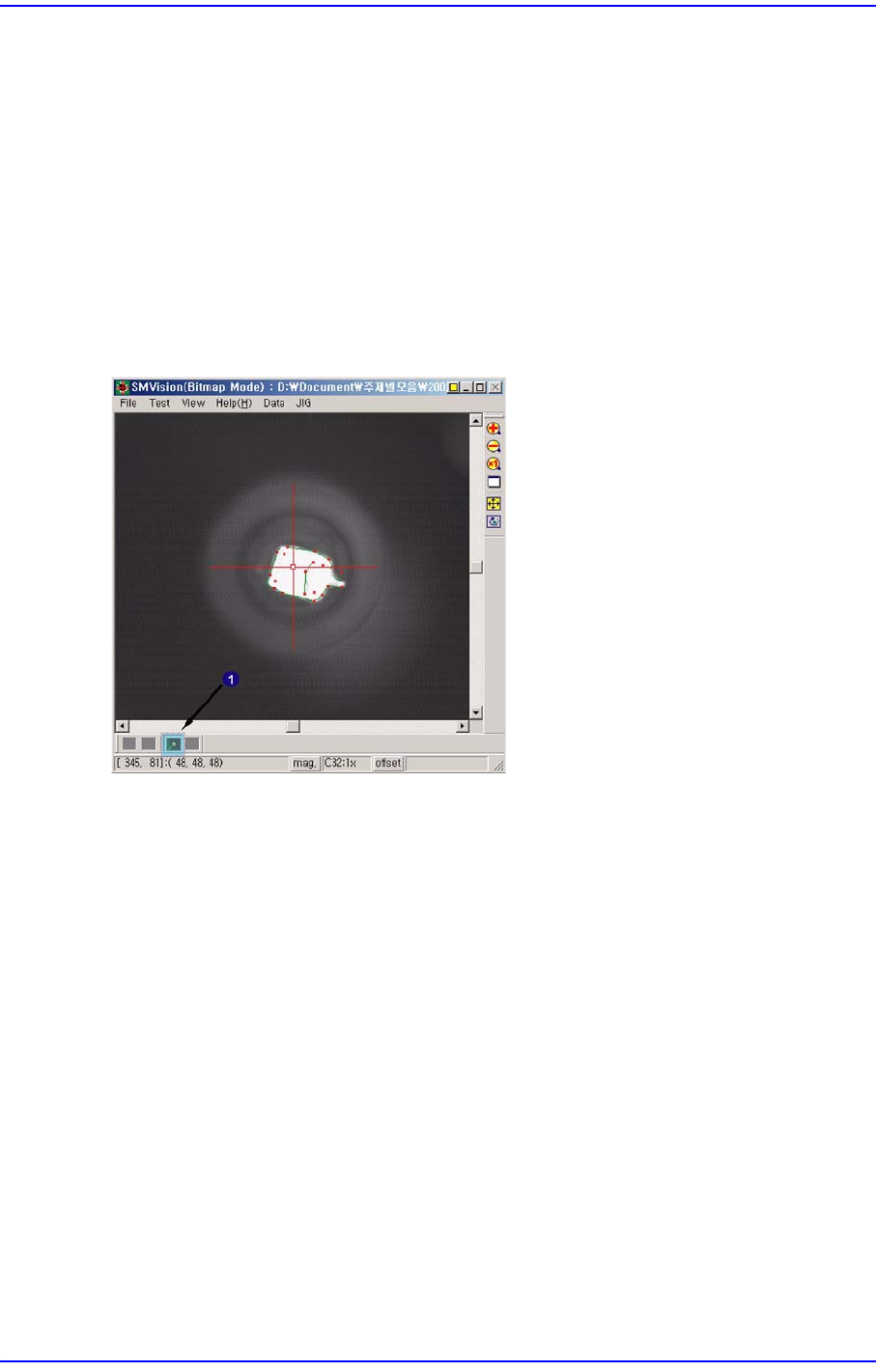

1: Polygon Toolbar
Polygon Toolbar 버튼
부품을 인식할 경우, 십자선을 마우스로 드래그하여 부품의 인식 중심을 지정할
수 있습니다.
이때, 기본적으로는 카메라의 중심이 부품의 인식중심이 됩니다. 인식하려는
폴리곤 부품을 인식중심(원점)을 십자선의 중심과 일치시키십시오. 그러면, 십
자선의 중심이 폴리곤 부품을 찾으려는 영역의 중심이 됩니다.
<Direction Mark> 버튼
부품의 장착 방향을 설정합니다 .
