제8장. 공급장치 설정
8.1. Feeder [F4]
‘Feeder’ 하위메뉴는 Tape Feeder, Stick Feeder, Tray Feeder에 관한 데이터를 편집하
기 위해서 사용됩니다. 각 Feeder에 설치할 부품을 선택하고 흡착점(Pickup Position)
Teaching 및 부품 흡착 테스트 등을 할 수 있습니다.
8.1.1. Feeder Base
Feeder Base를 선택하면 다음과 같은 대화상자가 표시되고, Feeder Base에 설치되는
Tape Feeder와 관련된 데이터를 편집할 수 있습니다 .

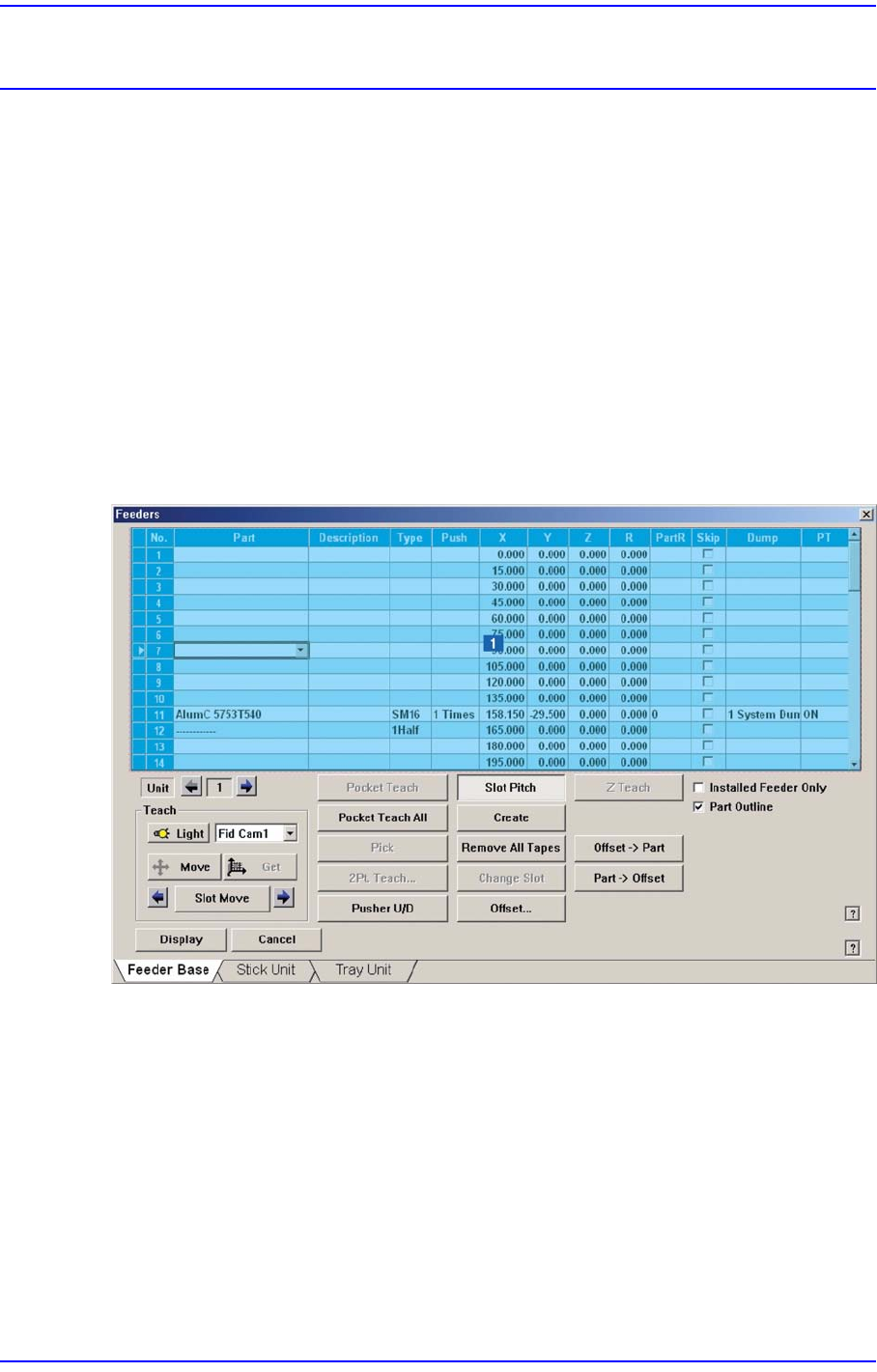

그림
8.1
“
Feeder : Feeder Base
”
대화상자
1: Grid
영역
<Grid> 영역
Feeder Base에 Feeder류를 포함한 각종 Device의 설치상태를 표시하고, 설치된
위치를 편집합니다.
<No> 열
Feeder Base Slot의 일련번호 입니다. 공압식 Feeder Base에는 60개의 Slot이
있습니다.
<Part> 열
8-2
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
해당Slot에 설치할 부품을 선택합니다. <Part>열에 마우스를 클릭하면, 콤
보박스가 표시되는데 “Parts” 대화상자에서 등록된 부품 중 “Tape Feeder”
로 공급되는 부품리스트가 나타납니다. 이 리스트에서 설치할 부품을 선택
합니다. 다음은 <Part>열의 콤보박스에서 부품을 선택하는 화면입니다.
그림
8.2
“
Feeder : Feeder Base
에서
Part
를
선택하는
경우”
화면
<Type> 열
해당 Slot에 설치된 Device의 Type 을 표시합니다. 다음은 각종 Device가 설
치된 Feeder Base에서 <Type>열에 표시되는 내용을 나타내는 화면 입니다.
그림
8.3
“
Feeder : Feeder Base
에
여러
Device
가
설치된
경우”
화면
<Type>열에 표시되는 내용 중에서 다음의 내용을 설명합니다.
1Half: 해당 Slot이 이웃한 다른 Slot에 설치된 1개의 Device에 의해 점유된
