8-2
Samsung Component Placer SM411F/411FN Administrator
’
s Guide

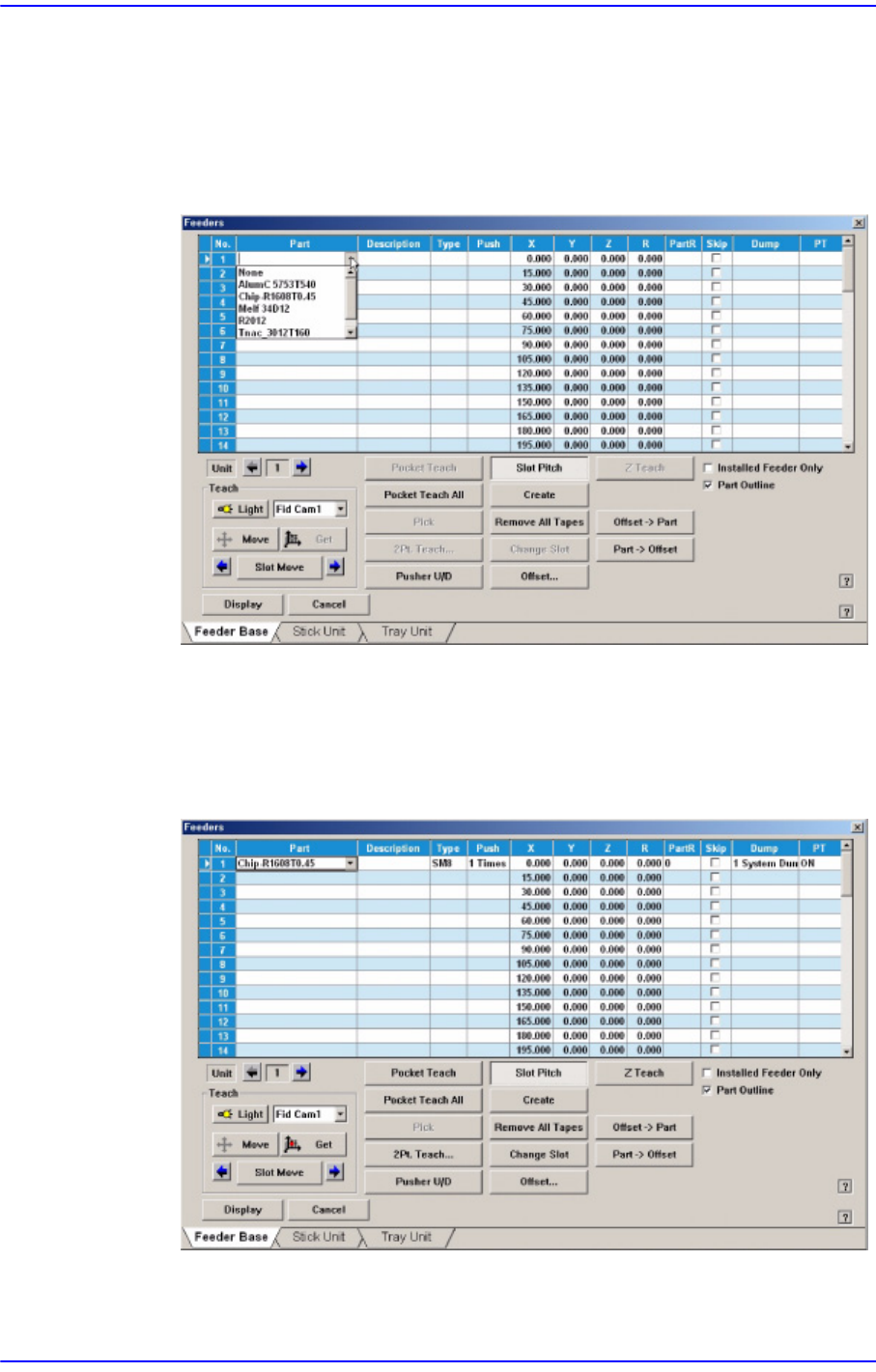

해당Slot에 설치할 부품을 선택합니다. <Part>열에 마우스를 클릭하면, 콤
보박스가 표시되는데 “Parts” 대화상자에서 등록된 부품 중 “Tape Feeder”
로 공급되는 부품리스트가 나타납니다. 이 리스트에서 설치할 부품을 선택
합니다. 다음은 <Part>열의 콤보박스에서 부품을 선택하는 화면입니다.
그림
8.2
“
Feeder : Feeder Base
에서
Part
를
선택하는
경우”
화면
<Type> 열
해당 Slot에 설치된 Device의 Type 을 표시합니다. 다음은 각종 Device가 설
치된 Feeder Base에서 <Type>열에 표시되는 내용을 나타내는 화면 입니다.
그림
8.3
“
Feeder : Feeder Base
에
여러
Device
가
설치된
경우”
화면
<Type>열에 표시되는 내용 중에서 다음의 내용을 설명합니다.

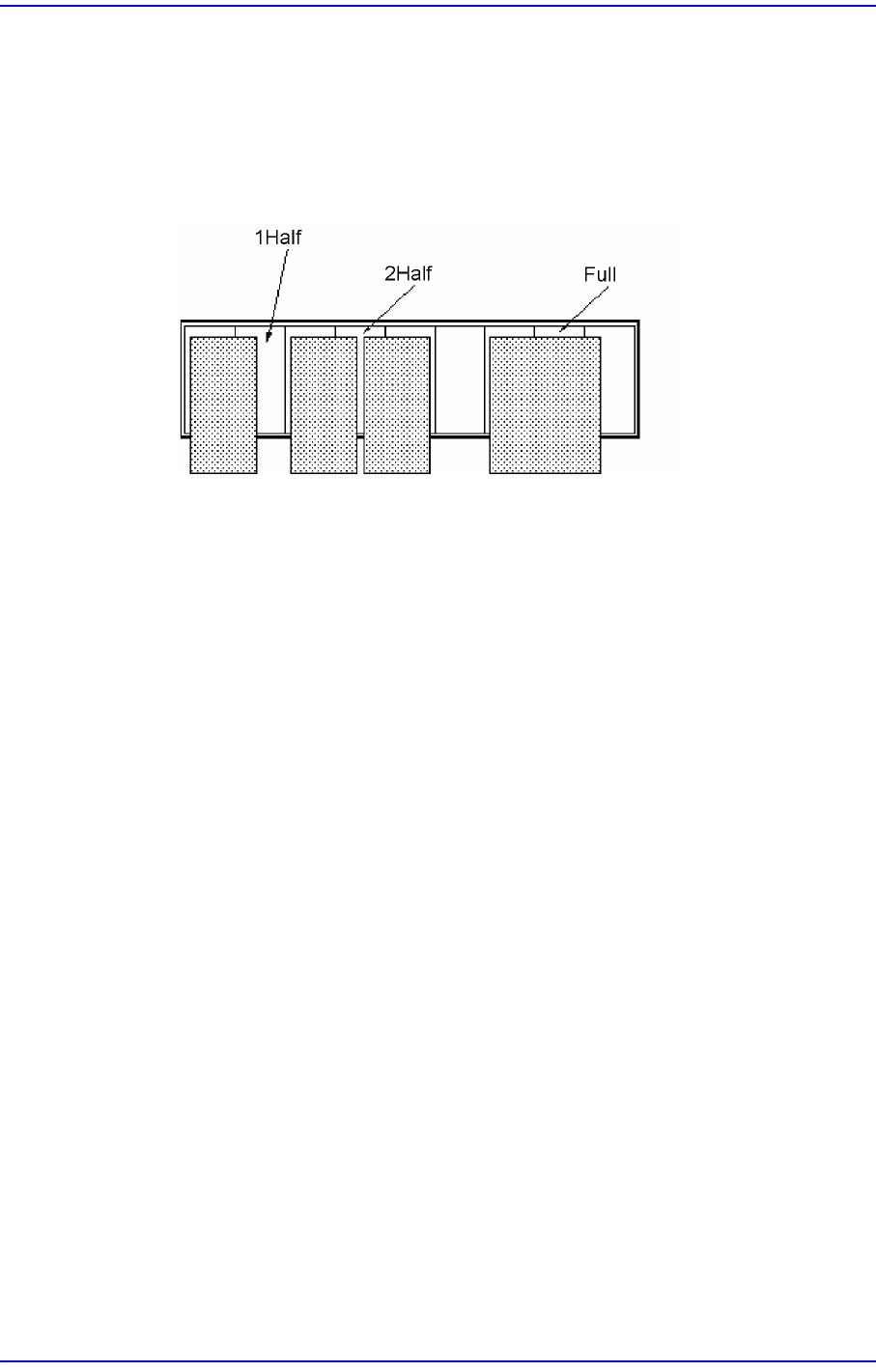

1Half: 해당 Slot이 이웃한 다른 Slot에 설치된 1개의 Device에 의해 점유된
8-3
공급장치
설정
상태를 표시합니다.
2Half: 해당 Slot이 이웃한 다른 Slot에 설치된 2개의 Device에 의해 점유된
상태를 표시합니다.
Full: 해당 Slot이 이웃한 다른 Slot에 설치된 Device에 의해 완전히 점유된 상
태를 표시합니다.
<Push> 열
해당 Slot에 Tape Feeder가 설치된 경우, 부품 Tape 를 1Pitch 전진시키는데 필
요한 실린더의 동작 회수를 선택합니다.
<X> 열
해당 Slot에 Tape Feeder가 설치된 경우, Tape Feeder로부터 공급되는 부품을
흡착
할 X위치를 설정합니다.
<Y> 열
해당 Slot에 Tape Feeder가 설치된 경우, Tape Feeder로부터 공급되는 부품을
흡착할 Y위치를 설정합니다.
<Z> 열
해당 Slot에 Tape Feeder가 설치된 경우, Tape Feeder로부터 공급되는 부품을
흡착할 Z위치를 설정합니다.
<R> 열
해당 Slot에 Tape Feeder가 설치된 경우, Tape Feeder로부터 공급되는 부품을
흡착할 R위치(Head의 회전각도)를 설정합니다 .
부품을 흡착하기 전, 설정된 각도 만큼 헤드를 회전
한 뒤 부품을 흡착하게 됩
니다.
예를 들어, 커넥터를 흡착하기 위해 특수 사각 노즐을 사용하는 경우, 노즐
의 긴 쪽 방향이 부품의 긴 쪽 방향과 서로 일치해야만 부품을 흡착하는데 문
제가 없습니다.
그러나, 노즐은 세로 방향이 길게, 부품은 가로 방향이 길게 설정되었다면,
당연히 부품을 흡착하기 전, 노즐의 각도를 90도 회전해서 흡착해야 정상적
으로 해당 부품
을 흡착 할 수 있습니다.
8-4
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
이런 경우, 흡착시 회전각도를 설정하기 위해서 사용됩니다.
<PartR> 열
해당 Slot에 Tape Feeder 가 설치된 경우 , Tape Feeder로부터 공급되는 부품의
장착 각도를 설정합니다.

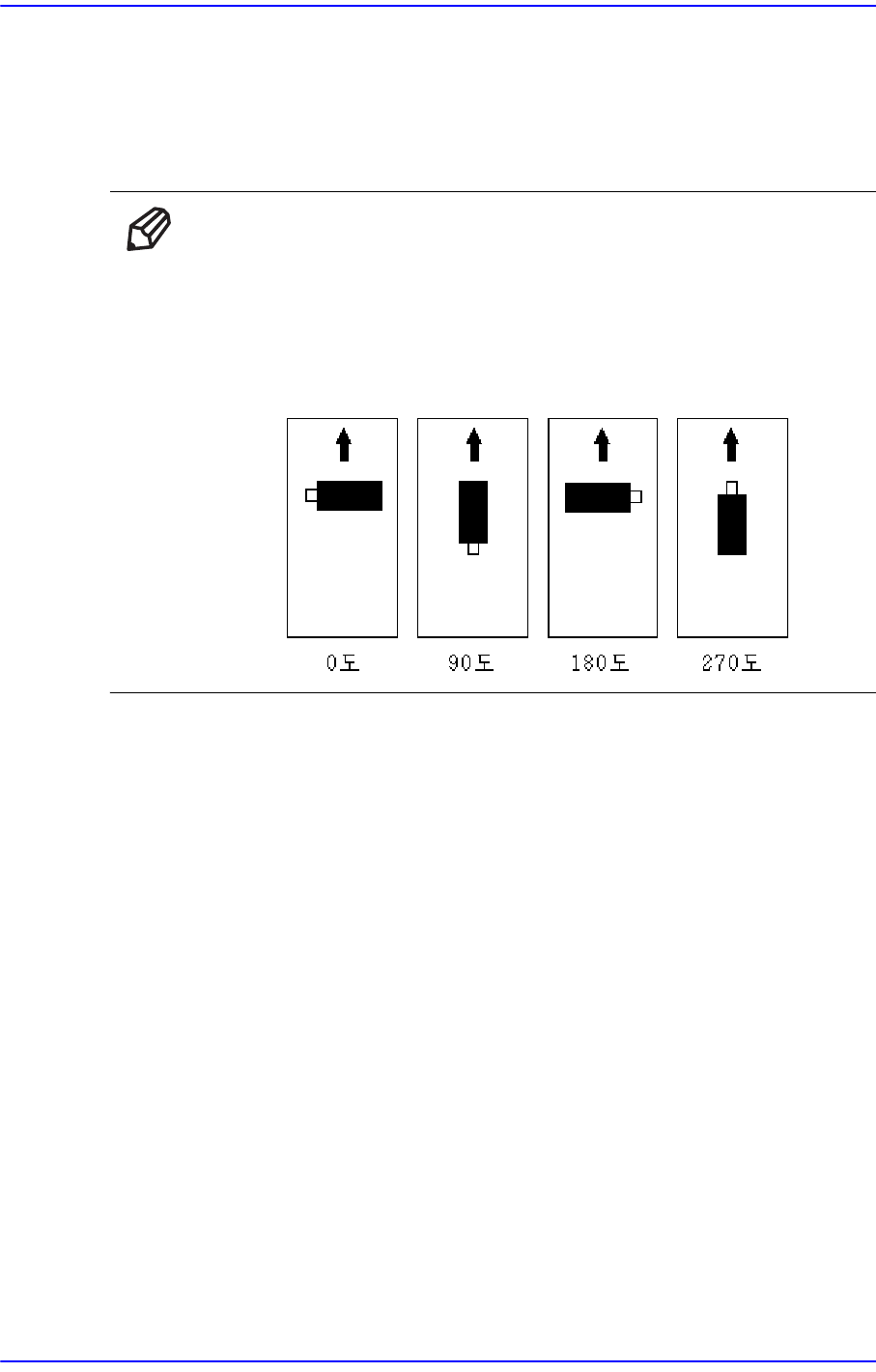

메 모 부품 공급각도와 흡착각도에 관한 정의
공급각도 (사용자의 경우):
공급각도는 Feeder에 부품을 공급할 때의 각도를 기준으로 합니
다. Feeder가 전면에 배치되거나 후면에 배치되는 것과 상관없이
Feeder에 부품을 탑재할 때의 각도입니다.
<Skip> 열
해당 Slot에 Tape Feeder 가 설치된 경우 , Tape Feeder로부터 공급되는 부품의
흡착 여부를 선택합니다.
흡착하려면 체크박스를 체크하지 않은 상태로 두고, 흡착하지 않도록 하려
면 체크박스를 체크합니다.
<Dump> 열
해당 Slot에 Tape Feeder 가 설치된 경우 , Tape Feeder로부터 공급되는 부품의
Dump Box를 선택합니다. 선택 가능한 Dump Box는 다음과 같습니다.
System Dump: System에 설정되어 있는 Dump Box로 장비의 Conveyor 전
면에 설치되어 있습니다.
User Dump: System에 사
용자가 설정한 Dump Box로 System에서 위치를
설정하여야 합니다.
<PT> 열
Pocket Teach 는 흡착 에러가 발생된 부품에 대해서 작업을 재개할 경우,
Pocket Teach 기능을 이용하여 흡착점을 자동으로 티칭하여 흡착을 수행하
도록 합니다.
