8-17
공급장치
설정
Stick Feeder의 흡착점을 Teach할 때, 부품이 담긴 Pocket의 대각선 모서리 2점을
Teach해서 중심점을 구하는 기능을 수행합니다. 자세한 내용은
“
8.1.1 Feeder
Base
”
의 <2Pt. Teach…> 버튼을 참조하시기 바랍니다.

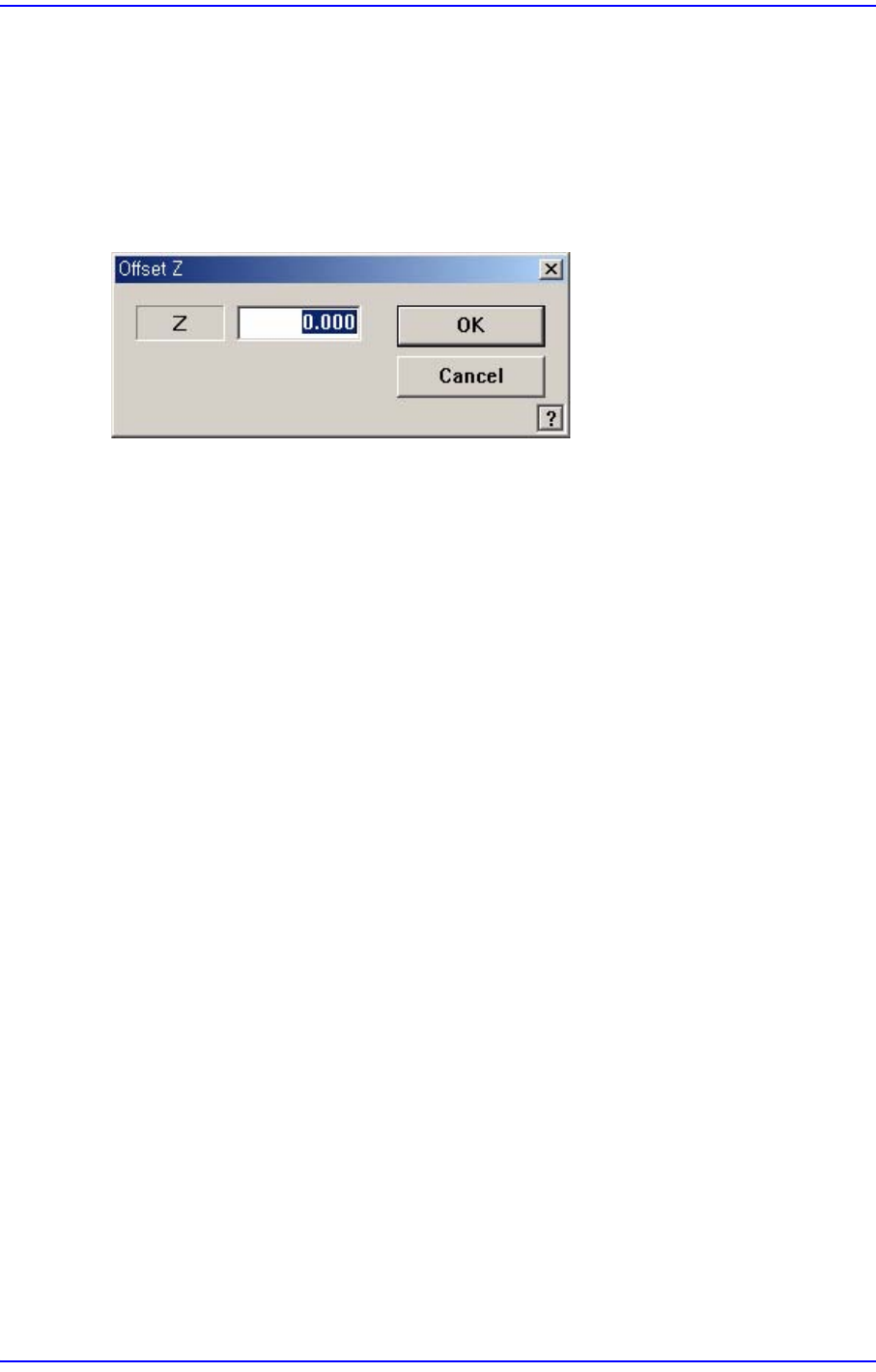

<Offset> 버튼
<Grid>영역에서 선택된 피더의 흡착점에 대한Z축 좌표에 옵셋을 일괄적으로
적용합니다.
<Z>에디트박스
Offset 값을 입력합니다.
<OK>버튼
편집한 내용을 저장하고 대화상자를 닫습니다.
<Cancel>버튼
편집한 내용을 저장하지 않고 대화상자를 닫습니다.
<Z Teach> 버튼
Feeder의 흡착점에 대한Z축 높이를 공압을 이용해 자동으로 측정합니다. 티칭
하려는 피더의 부품(피더의 흡착점)을 선택
하고 티칭을 수행할 헤드를 <Teach>
영역의 <Device> 콤보박스에서 선택하십시오. 그리고, 선택된 헤드의 노즐 홀더
에 CN040노즐을 삽입한 후, 이 버튼을 클릭하십시오.

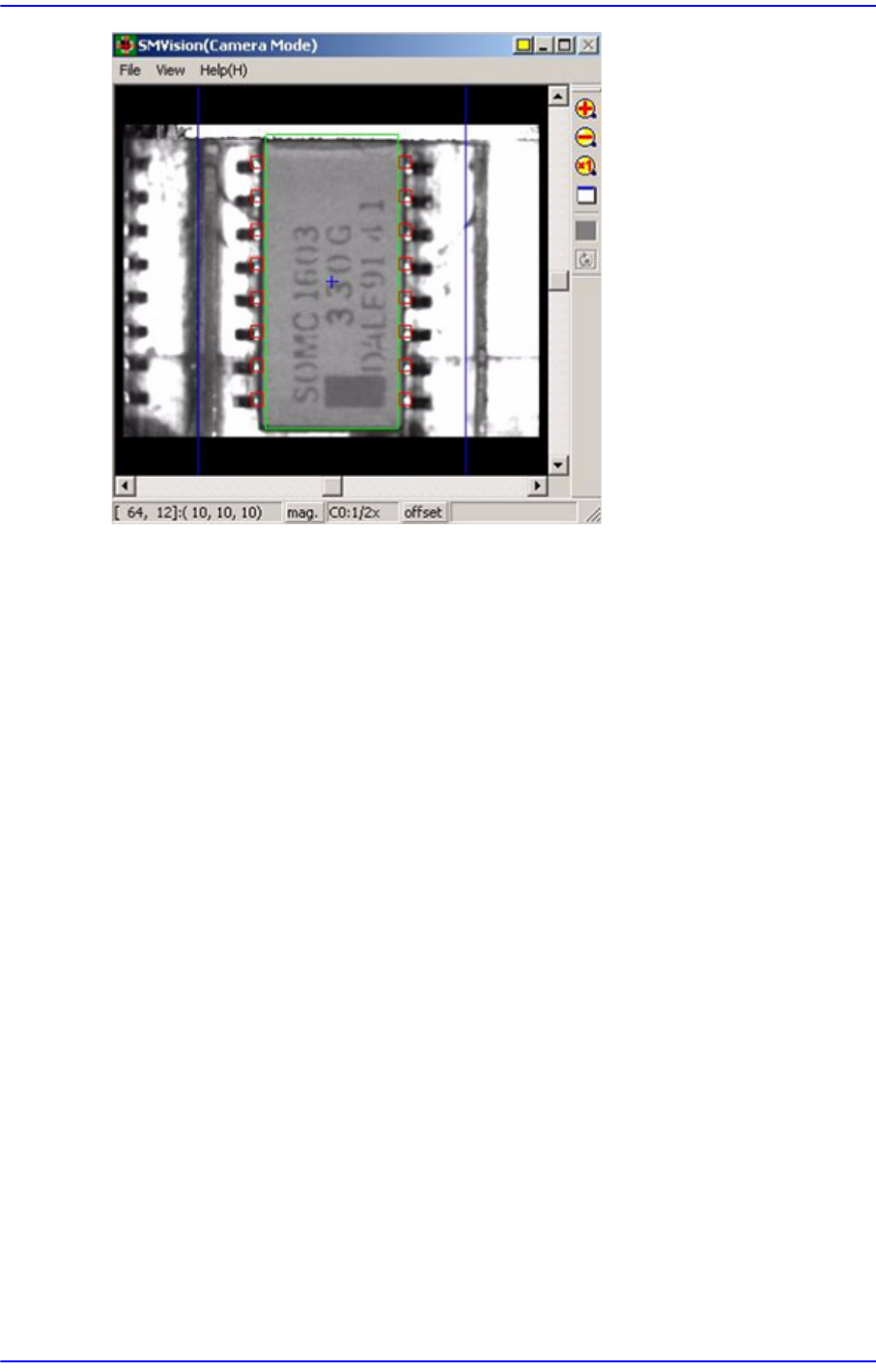

<Part Outline> 체크박스
이 체크박스가 선택된 경우, 흡착위치를 확인하기 위해서 Fiducial Camera를 해
당 피더의 흡착위치로 이동하면, SMVision 창에 해당 부품이 흡착되어지는 각도
를 감안한 아웃라인 이미지를 보여줍니다.
8-18
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
<Display> 버튼
실제 피더베이스상에 설치된 피더의 형상을 그림으로 보여줍니다.
8.1.3. Tray Unit
Tray Feeder의 각종 데이터를 설정합니다. “Tray Unit”을 선택했을 때, 초기의 화면
은 다음과 같습니다.
8-19
공급장치
설정

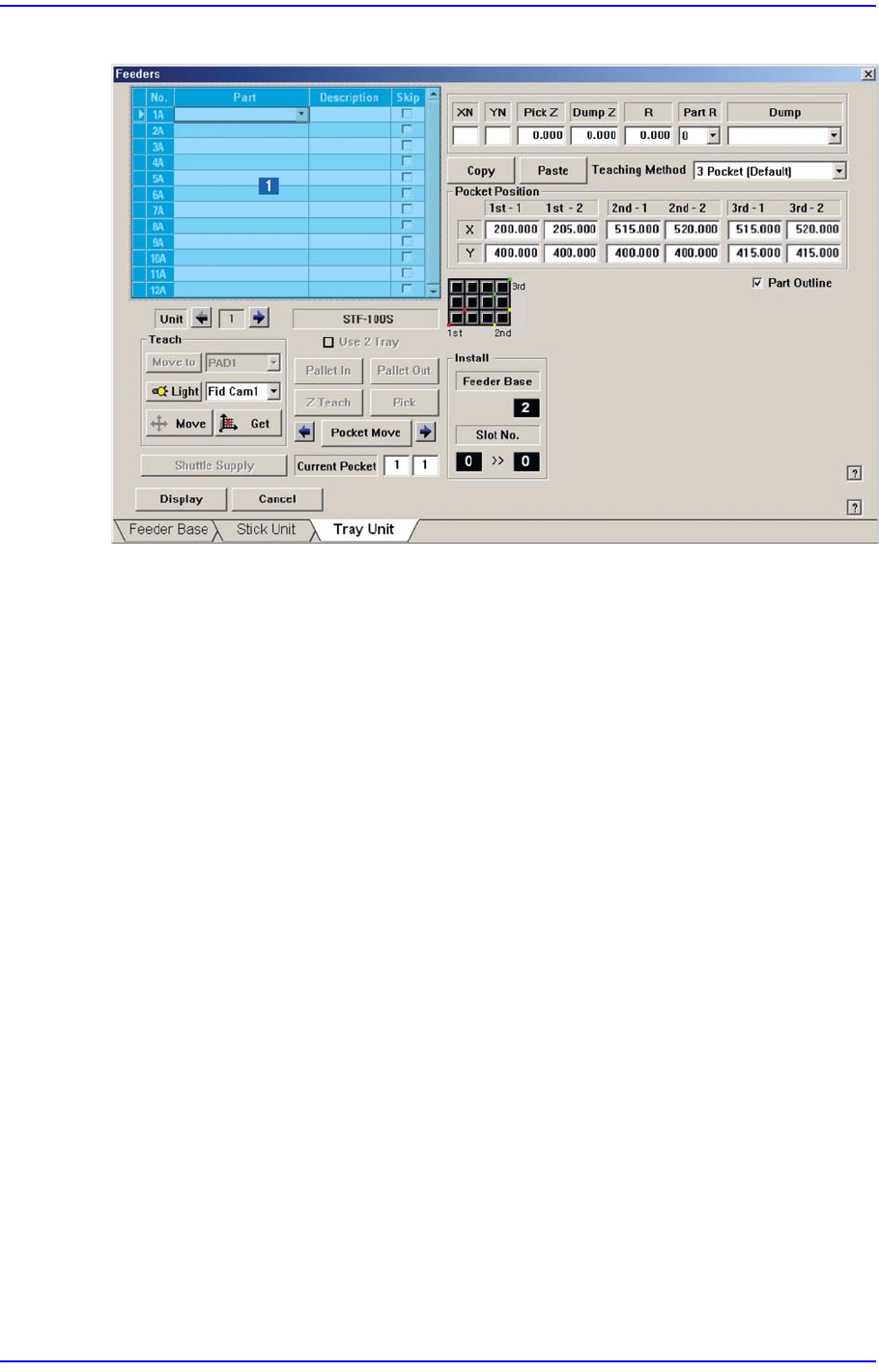

그림
8.6
“
Tray Unit
”
대화상자
1: <Grid>
영역
<Grid> 영역
설치되는 Tray Feeder로 공급되는 부품을 등록하고 편집합니다.
<No> 열
Tray Unit Tray의 일련번호 입니다. 기본적으로 “Single”은 10개의 Tray가 있습
니다. 각각이 하나의 트레이를 의미합니다.
<Part> 열
해당Tray로 공급할 부품을 선택합니다. <Part>열에 마우스를 클릭하면, 콤보박
스가 표시되는데 <1.2 Part>에서 등록된 부품 중 “Tray”로 공급되는 부품리스
트가 나타납니다.
이 리스트에서 설치할 부품을 선택합니다. 다음은 <Part>열의 콤보박
스에서 부
품을 선택하는 화면입니다.
