8.1.3. Tray Unit

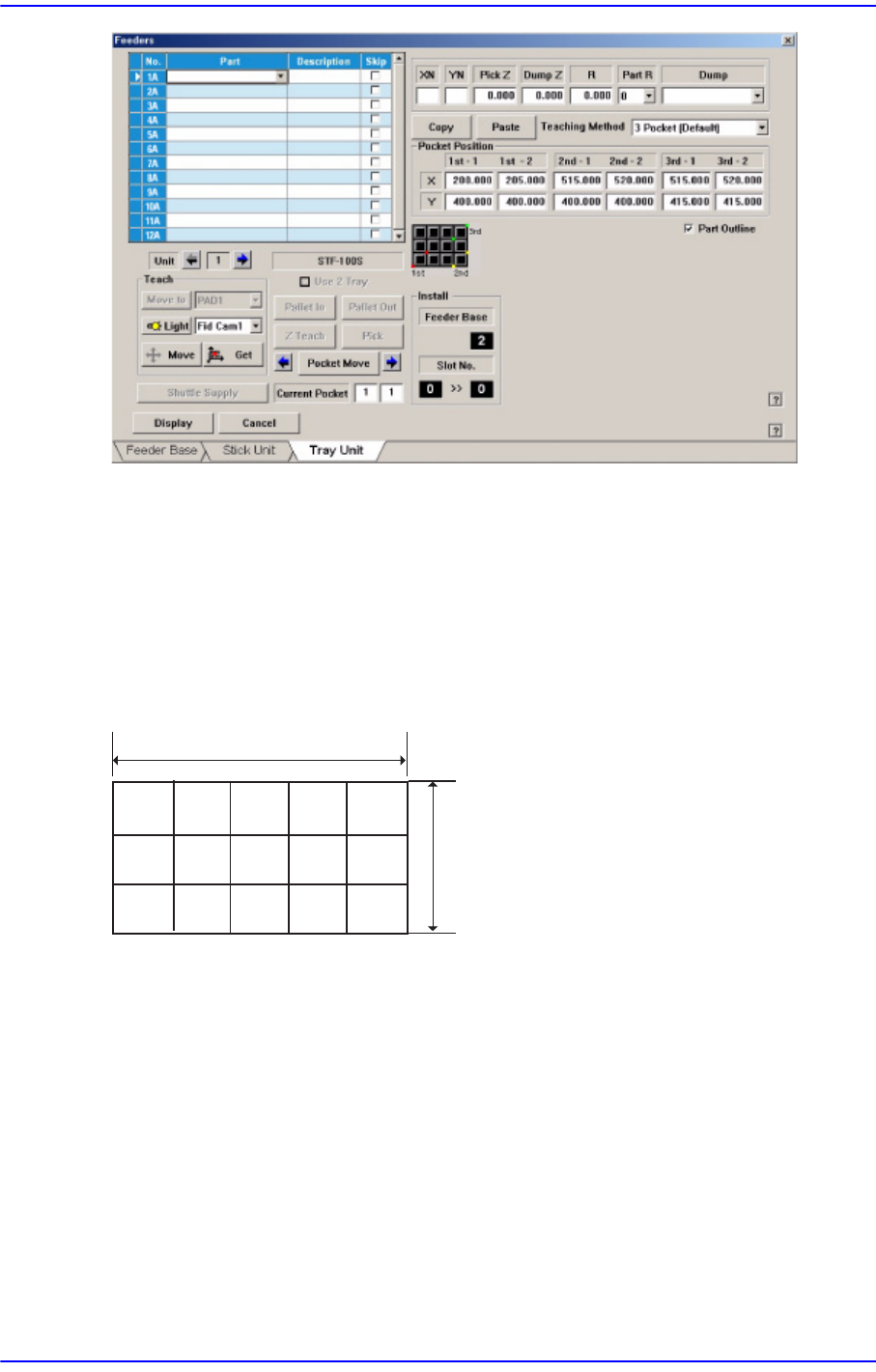

Tray Feeder의 각종 데이터를 설정합니다. “Tray Unit”을 선택했을 때, 초기의 화면
은 다음과 같습니다.
8-19
공급장치
설정
그림
8.6
“
Tray Unit
”
대화상자
1: <Grid>
영역
<Grid> 영역
설치되는 Tray Feeder로 공급되는 부품을 등록하고 편집합니다.
<No> 열
Tray Unit Tray의 일련번호 입니다. 기본적으로 “Single”은 10개의 Tray가 있습
니다. 각각이 하나의 트레이를 의미합니다.
<Part> 열
해당Tray로 공급할 부품을 선택합니다. <Part>열에 마우스를 클릭하면, 콤보박
스가 표시되는데 <1.2 Part>에서 등록된 부품 중 “Tray”로 공급되는 부품리스
트가 나타납니다.
이 리스트에서 설치할 부품을 선택합니다. 다음은 <Part>열의 콤보박
스에서 부
품을 선택하는 화면입니다.
8-20
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
<Skip>열
해당 팔레트로부터 공급되는 부품의 흡착 여부를 선택합니다 .
<XN> 에디트박스
선택된 팔레트의X방향 포켓 수를 설정합니다.
<YN> 에디트박스
선택된 팔레트의Y방향 포켓 수를 설정합니다.
<PickZ> 열
해당 팔레트로부터 공급되는 부품을 흡착할 때의Z축 높이를 설정합니다.
<DumpZ> 열
흡착이 실패한 경우, 부품을 버릴 때의Z축 높이를 설정합니다 . 이때, <Dump>
열에서 ‘Tray’으로 설정되어 있어야 합니다
<R>
열
해당 팔레트로부터 공급되는 부품을 흡착할 때의R축 좌표(Head의 회전각도)
를 설정합니다.
<PartR> 열
해당 팔레트로부터 공급되는 부품의 흡착각도를 설정합니다.
XN=5
YN=3
