8-27 공급장치 설정 도가 높아 질 수 있습니다 . 첫 번째 포켓과 피치 티칭용 포켓 간의 간격 수 NX, NY 를 입력하십시오 . NX = 티칭할 포켓의 열 수 - 1 NY = 티칭할 포켓의 행 수 - 1 (7) 포켓의 위치를 <Get> 버튼을 클릭하여 입력하십시오 . (8) <Apply> 버튼을 클릭하여 다음과 같이 최종 피치값을 얻을 수 있습니다 . 단 , 포 켓…
8-26
Samsung Component Placer SM411F/411FN Administrator
’
s Guide

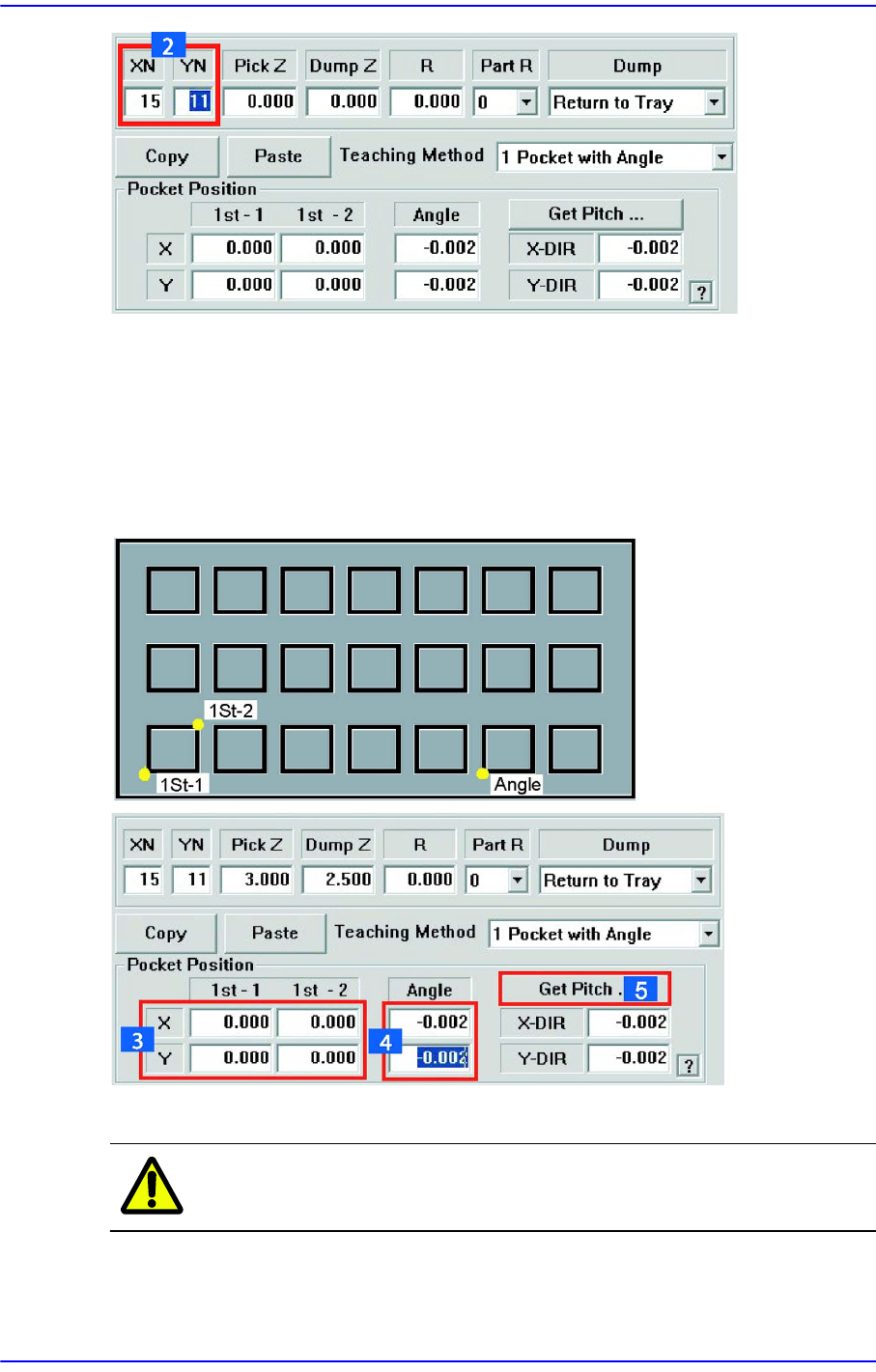

(3) 첫 번째 포켓의 대각선 각 모서리 좌표들(1St-1, 1St-2)을 티칭하기 위해서, 각 해
당 위치에 피듀셜카메라를 이동시키고 해당 지점과 카메라의 중심을 일치시킨
후, <Get> 버튼을 클릭하여 해당 위치들의 좌표값들을 입력하십시오.
(4) 트레이의 정확한 설치 Angle(기울기)을 얻기 위해 첫 번째 열의 하부 모서리 좌
표의 위치로 피듀셜카메라를 이동시키고 해당 지점과 카메라의 중심을 일치시
킨 후, <Get> 버튼
을 클릭하여 해당 위치의 좌표값을 입력하십시오.
(5) 포켓 간의 피치 간격을 얻기 위해 <Get Pitch> 버튼을 클릭하십시오.
주 의 반드시 위의
(2)
→
(3)
→
(4)
→
(5)
의 순서로 실시하십시오 .
(6) 피두셜 카메라가 최대한 이동 가능한 범위 내에서 피치 티칭을 할 포켓을 선정
하십시오. 첫 번째 포켓과 멀리 떨어져 있는 포켓을 선택 할 수록 피치 값의 정밀
8-27
공급장치
설정
도가 높아 질 수 있습니다.

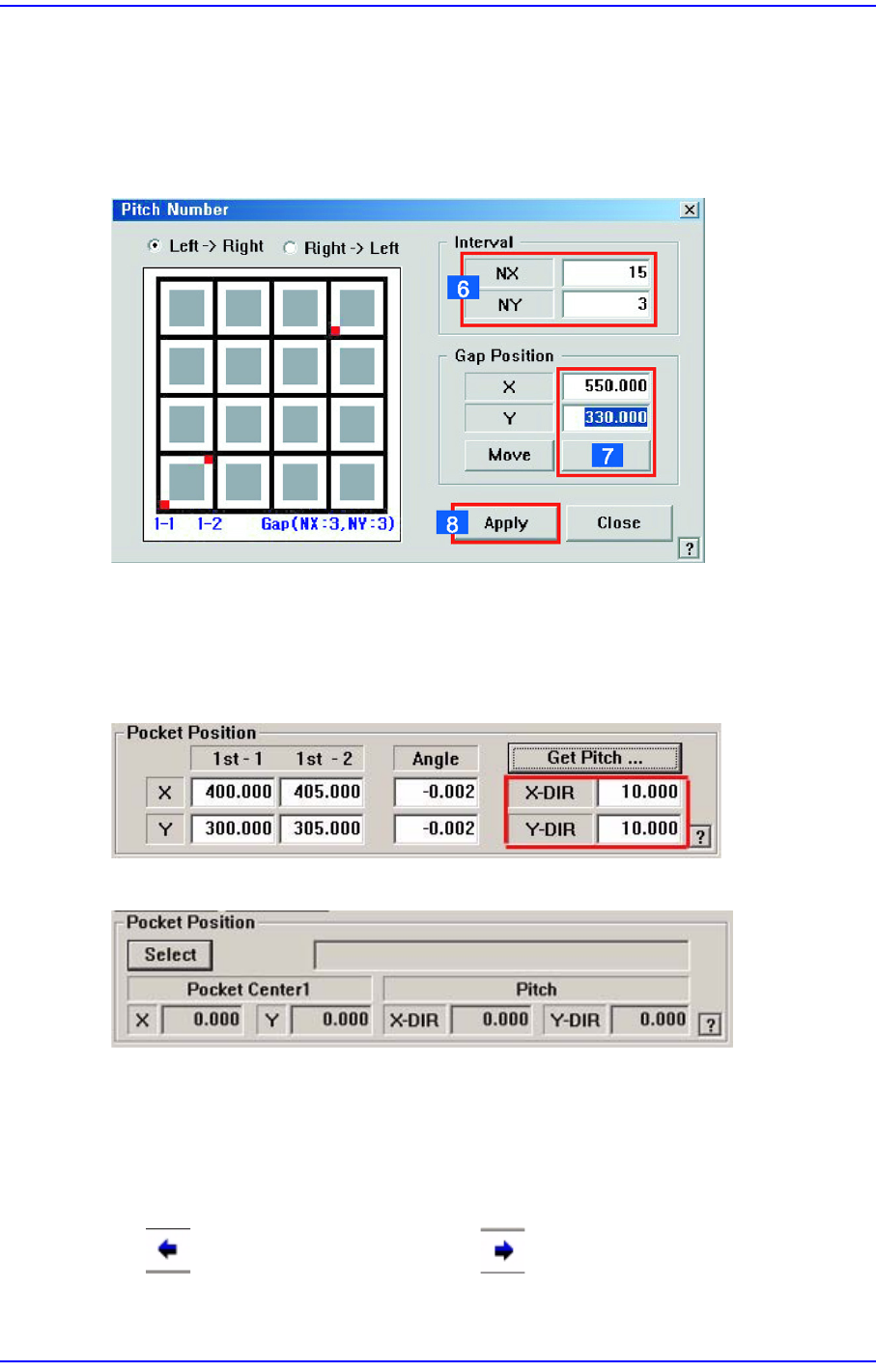

첫 번째 포켓과 피치 티칭용 포켓 간의 간격 수 NX, NY를 입력하십시오 .
NX = 티칭할 포켓의 열 수 - 1
NY = 티칭할 포켓의 행 수 - 1
(7) 포켓의 위치를 <Get>버튼을 클릭하여 입력하십시오.
(8) <Apply> 버튼을 클릭하여 다음과 같이 최종 피치값을 얻을 수 있습니다. 단, 포
켓 피치를 이미 알고 있는 경우에는 (6)~(8)의 과정없이 피치를 창에 직접 입력
할 수도 있
습니다.
<Use JEDEC DB>
<Select> 버튼
JEDEC Tray DB로부터 현재 작업하고자 하는 Tray 정보를 불러옵니다.
<Unit> 영역
편집할 Tray Unit을 선택합니다.
버튼은 이전 Unit을 선택하고, 버튼은 다음 Unit을 선택합니다.
<Unit Type> 캡션박스
8-28
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
선택한 Tray Unit의 Type 을 표시합니다. 해당 Tray Unit의 Type 은 System에 설정
되어 있어야 합니다.
<Use 2 Tray> 체크박스
하나의 Pallet에2개의 Tray를 놓아서 사용하려면 체크표시합니다. 본 장비에서
는 지원하지 않는 기능입니다.
<Teach> 영역
XY축 구동모터를 회전시켜 선택된 대상을 지정한 좌표의 위치로 이동시키거나
, 선택된 대상의 현재 좌표를 얻기 위해서 사용됩니다 .

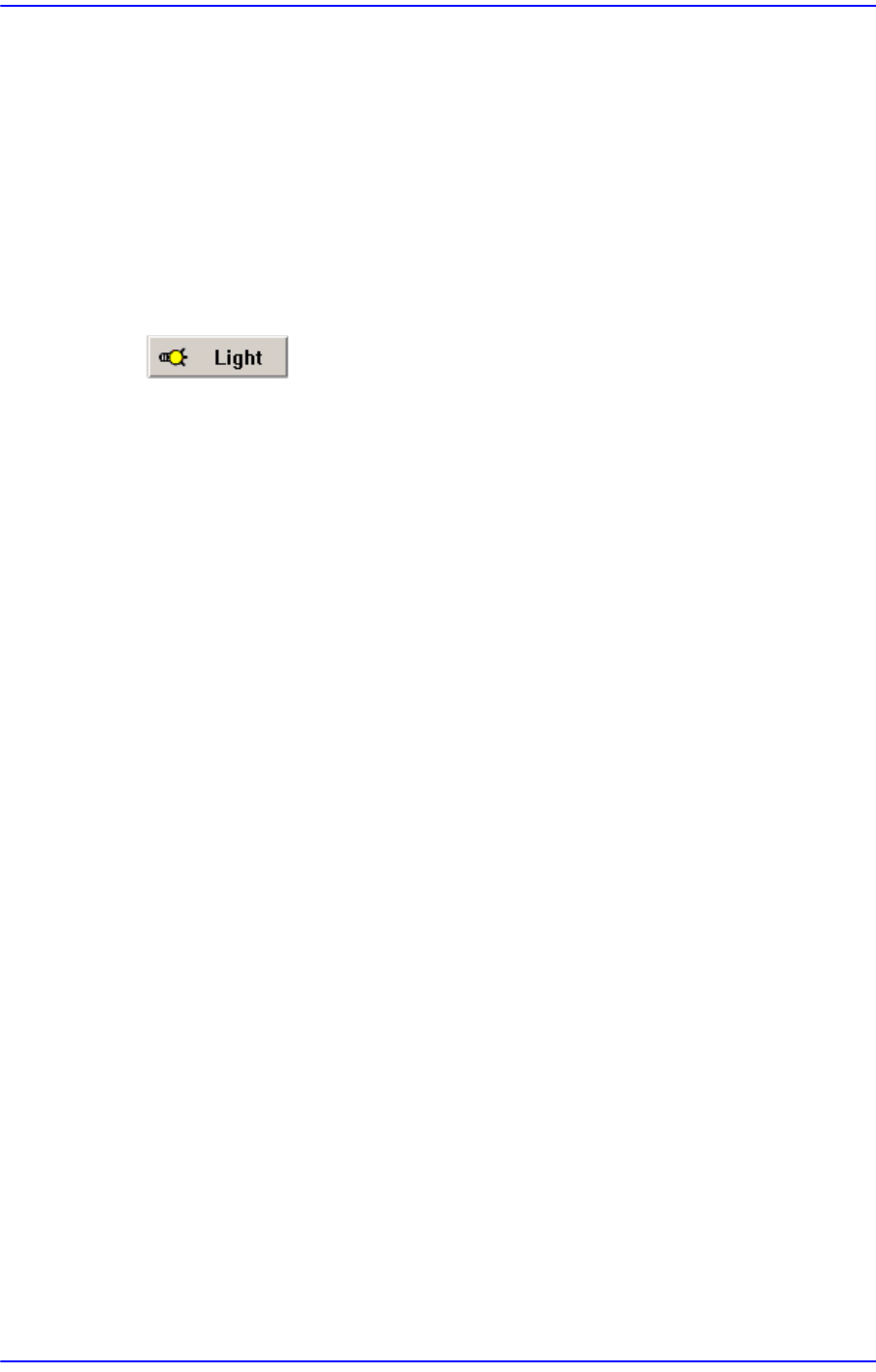

버튼
티칭시 사용할 Fiducial Camera의 조명을 설정합니다 . 자세한 사항
은
“
7.1.1
공
통
Align Data
”
참조하시기 바랍니다.
콤보박스
XY축 구동모터를 회전시켜 지정한 좌표의 위치로 이동시킬 대상을 선택하거나
, 현재 좌표를 알고 싶은 대상을 선택하기 위해 사용됩니다 . 선택 가능한 대상은
다음과 같습니다;
Fid Cam1: 전면 Gantry의 Fiducial Camera를 선택합니다.
Fid Cam2: 후면 Gantry의 Fiducial Camera를 선택합니다.
Head 1 ~ Head 12: 1번 ~ 12번 Head를 선택합니다.
<Move> 버튼
콤보박스에서 선택한 대상을 지정한 좌표의 위치로 이동시킵니다. 이 때,
<M
ove> 버튼을 클릭하기 전에 원하는 위치에 해당하는 그리드의 셀(Tray
Feeder의 흡착점 좌표)을 마우스로 클릭해야 합니다.
<Get> 버튼
콤보박스에서 선택한 대상을 기준으로 X, Y 좌표를 얻습니다. 이 때, <Get> 버튼
을 클릭하기 전에 원하는 위치에 해당하는 그리드의 셀(Tray Feeder의 흡착점 좌
표)을 마우스로 클릭해야 합니다.
<Shuttle Supply> 버튼
Shuttle Tray Feeder인 경우 Tray Feeder로부터 Shuttle이 부품을 공급 받아 Pick
Up 위치로 이동합
니다.
<Pallet Out > 버튼
작업하려는Pallet를 Tray Feeder Elevator로부터 배출합니다. 자동 트레이피더에
적용되는 기능입니다.
<Pallet In > 버튼
