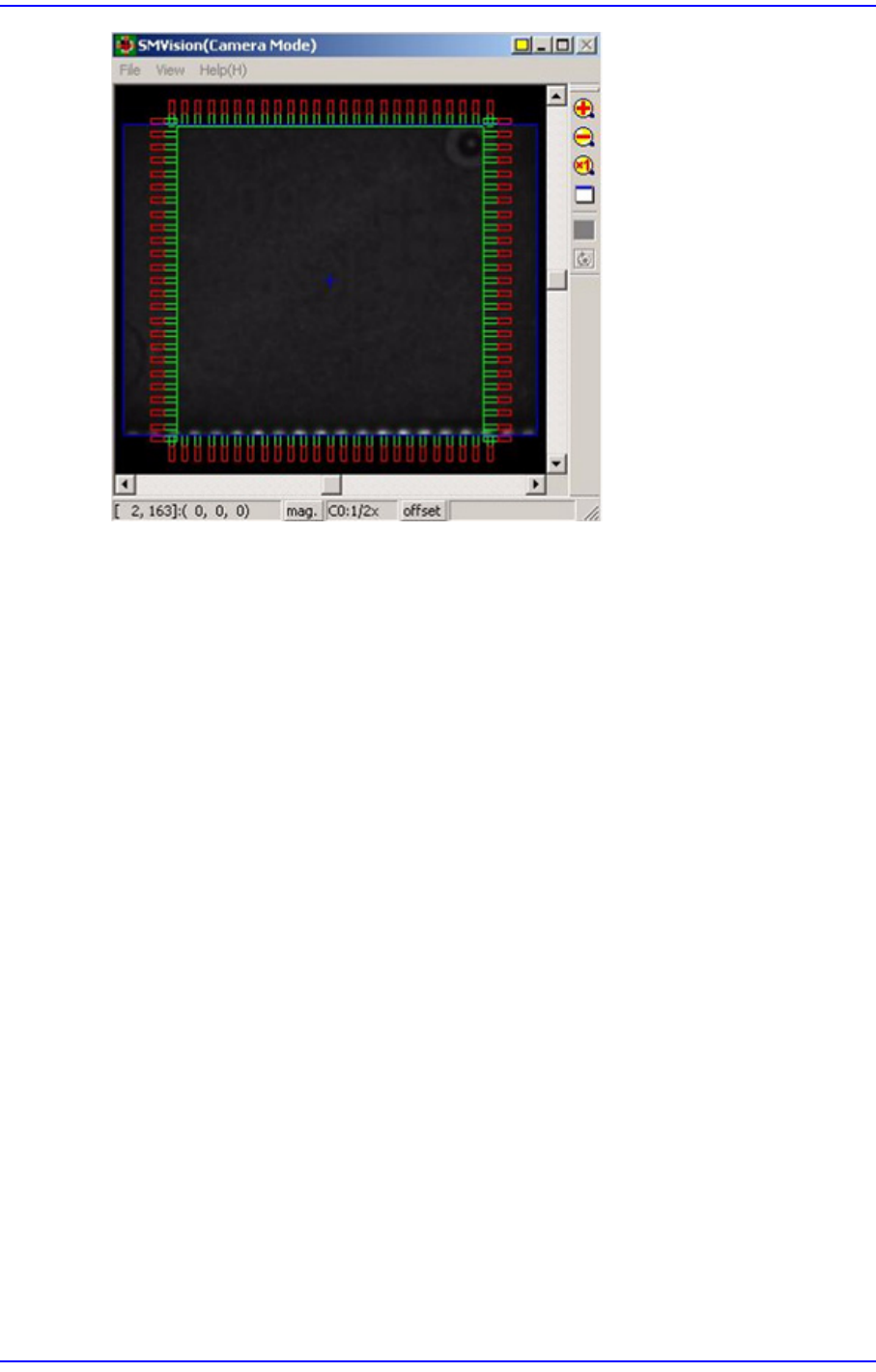

8-31
공급장치
설정
9-1
Step Programming
제9장. Step Programming
‘Step’ 보조메뉴는 PCB기판의 장착점 위치, 부품 Fiducial Mark, 장착할 부품, 부품
을 공급하는 Feeder, 부품을 흡착할 노즐 등에 관한 데이터를 편집합니다 .

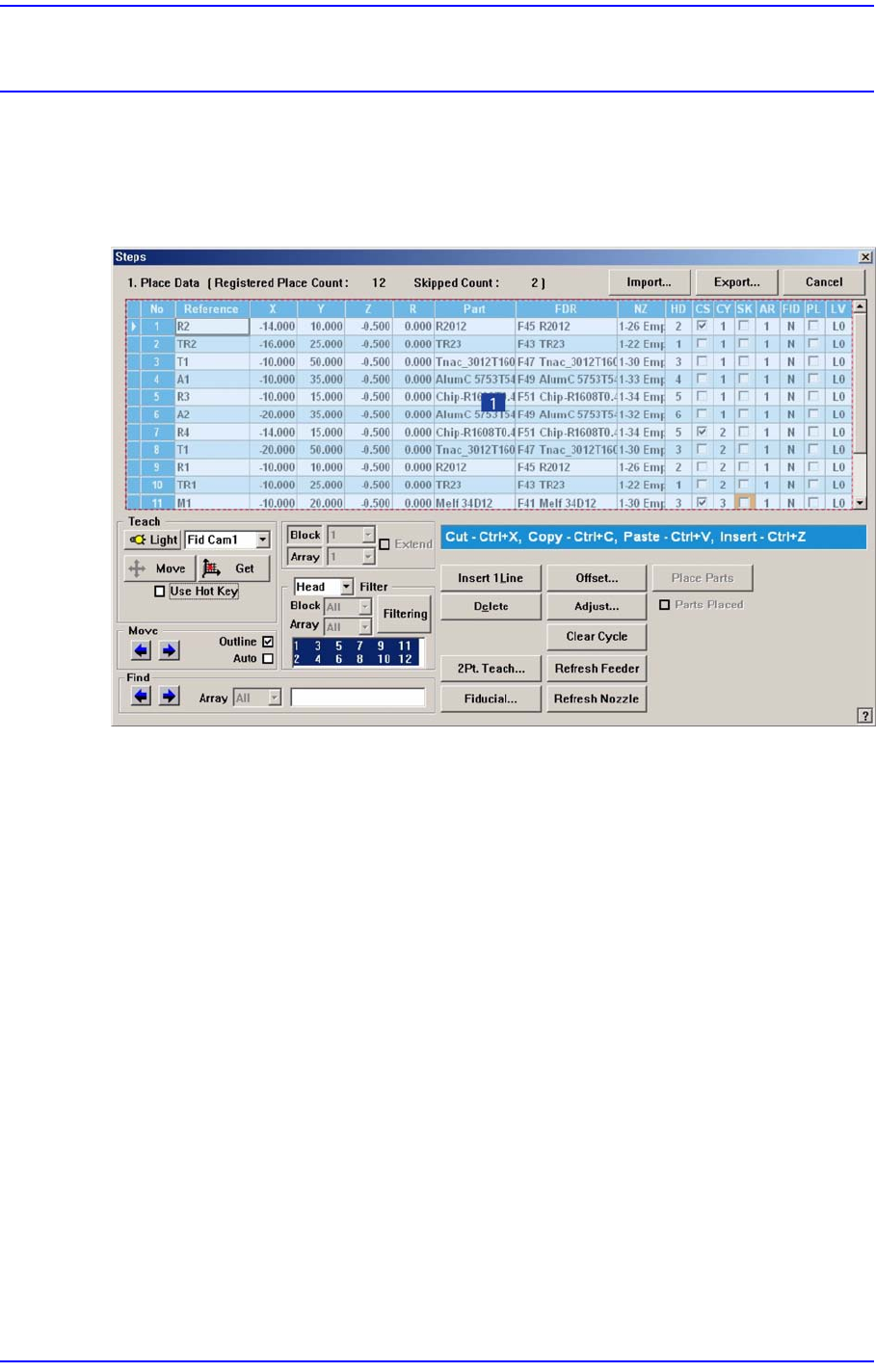

그림
9.1
“
Steps
”
대화상자
1: Grid
영역
<1. Place Data> 영역
장착 관련 편집 정보를 설정합니다.
<No> 열
장착점의 번호를 의미합니다 .
<Reference> 열
장착점의 참조명을 설정합니다 . 일반적으로 PCB기판에 있는R1, R2, C1, C2등
의 값을 입력합니다. (최대8자)
<X> 열
장착점의 X 위치를 입력합니다.
<Y> 열
장착점의 Y위치를 입력합니다.
<Z> 열
장착점의 Z위치를 입력합니다.
<R> 열
