3. SM411F_Administrators_Guide(Kor_Ver5) - 第268页
9-6 Samsung Component Placer SM 411F/411FN Administrator ’ s Guide <2Pt. T each> 버튼 장착점 위치를 설정할 때 , 모서리 2 점을 Te a c h 하고 중심점 구해서 장착점 위치 로 택하는 기능을 수행합니다 . 자세한 내용은 “ 8.1.1 Feeder Base ” 의 <2Pt. T each … > 버튼을…
9-5
Step Programming
예를 들어, 현재 장착점이 10개이고 Array PCB가 4개면 총 40개의 장착점으로
확장됩니다.
이미 확장되어 있는 경우에는 원래로 되돌립니다. 이 때 , 1번 Array PCB이외의
장착점 데이터는 소실됩니다 .
<Filter> 영역
“Steps”대화상자에 보여지는 장착점을 표시할 조건을 설정합니다. 이 버튼을
클릭하면 다음과 같은 필터링 기능이 나타납니다.
<Filter> 콤보박스
장착점을 표시하려는 조건을 선택합니다. ‘Feeder’ 또는 ‘Part’을 선택
할 수
있습니다. 디폴트는 ‘Head’입니다.
<Filter> 콤보박스에서 Feeder를 선택한 경우
장착점을 표시하려는 부품의 피더를 아래 콤보박스에서 선택하십시오.
<Filter> 콤보박스에서 Part를 선택한 경우
장착점을 표시하려는 부품을 아래 콤보박스에서 선택하십시오.
<Filtering> 버튼
<필터> 콤보박스에서 선택되어진 조건에 따라 필터링된 장착점만을 “장착 등
록” 대화상자에 표시합니다.
<Insert 1Line> 버튼
<Grid>에서 현재 선택된 라인(장착점) 이전에 새로운 장착
점을 하나 추가합니
다.
<Delete> 버튼
Grid에서 선택된 영역에 있는 장착점을 삭제합니다.
9-6
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
<2Pt. Teach> 버튼
장착점 위치를 설정할 때, 모서리 2점을 Teach하고 중심점 구해서 장착점 위치
로 택하는 기능을 수행합니다. 자세한 내용은
“
8.1.1 Feeder Base
”
의 <2Pt. Teach
…> 버튼을 참조하시기 바랍니다 .
<Fiducial…> 버튼
장착점에 Fiducial Mark가 있는 경우, Fiducial Mark데이터를 설정합니다. 이 버
튼을 클릭하면 다음과 같은 대화상자가 표시됩니다.
<Position Type> 콤보박스
Fiducial Mark의 개수를 선택합니다. 선택 가능한 Fiducial Mark의 개수는 다음과
같습니다.
None: Fiducial Mark가 없습니다.
1 Part: 장착점 보정용Fiducial Mark가 1개 있습니다.
2 Part: 장착점 보정용 Fiducial Mark가 2개 있습니다.
자세한 사항은
“
6.3 Fiducial Mark
설정”
에 관한 설명을 참조하시기 바랍니다.

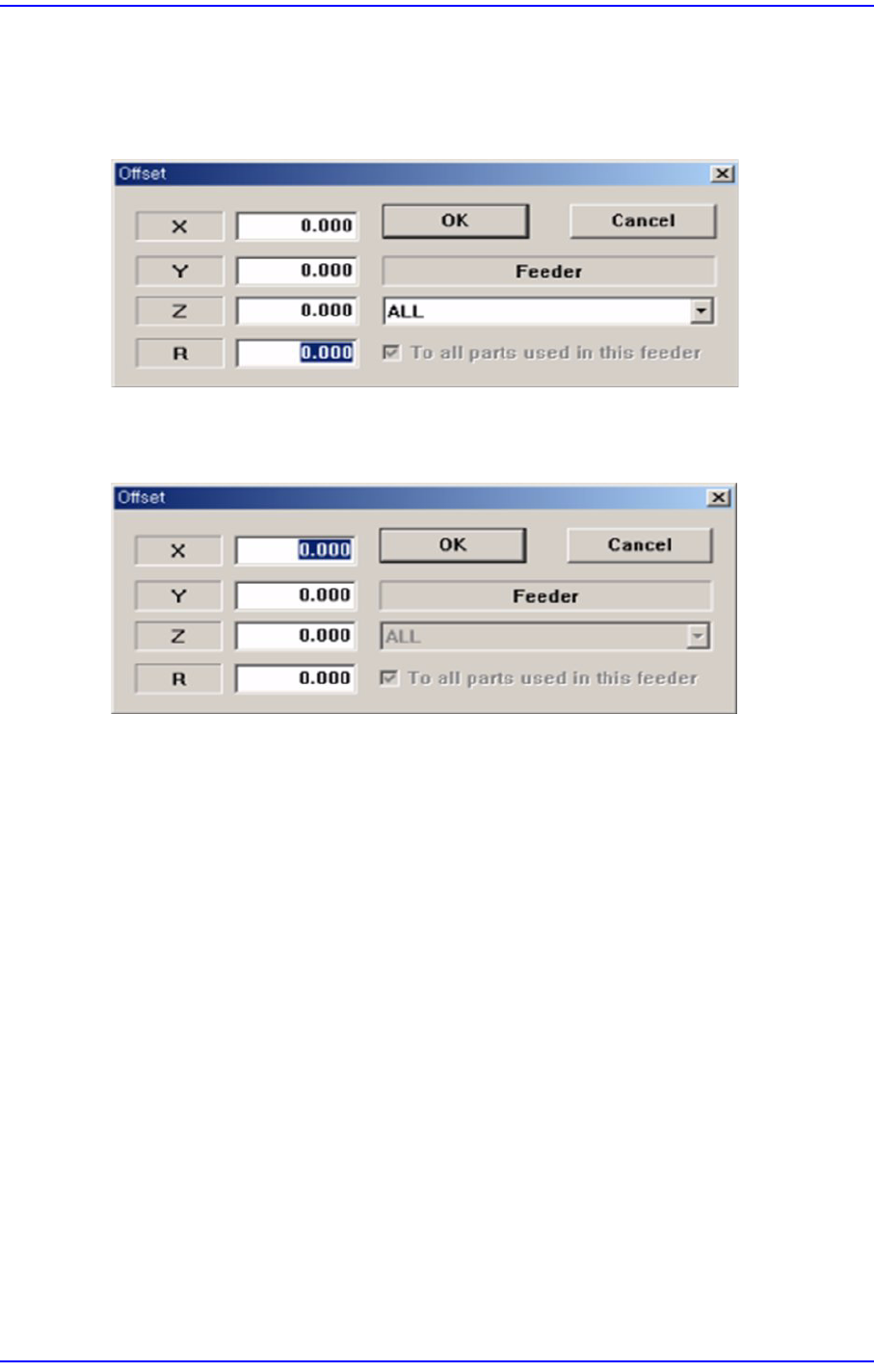

<Offset…> 버튼
장착점 위치에 오프셋 값을 더하는 기능을 수행합니다 . 이 기능을 수행하기 전
에, 오프셋 값을 더할 행 또는 X,Y, Z, R열 중 하나를 Grid에서 선택하여야 합니
다. 이 버튼을 클릭하면 행을 선택하였을 경우와 열을 선택하였을 경우 각각에
9-7
Step Programming
대하여 아래와 같은 대화상자가 표시됩니다.
<X, Y,Z, R열 중 하나를 선택하였을 경우>
선택된 부품에 대해서 오프셋값을 적용합니다.
<행이 선택되어진 경우>
모든 부품에 대해서 오프셋값을 적용합니다.
<X> 에디트박스
오프셋 X값을 설정합니다.
<Y> 에디트박스
오프셋 Y값을 설정합니다.
<Z> 에디트박스
오프셋 Z값을 설정합니다.
<R> 에디트박스
오프셋 R값을 설정합니다.
<OK> 버튼
대화상자를 닫고, 설정된 의 행을 선택하였을 경우와 열을 선택
하였을 경우에
대해 각각 다음과 같이 적용됩니다.
<Cancel> 버튼
설정된 오프셋값을 무시하고 , 대화상자를 닫습니다.
<Adjust…> 버튼
PCB Step의 좌표를 변경하거나 실수로 Backup Table을 Down시켜서 이전의 입
