Step Programming

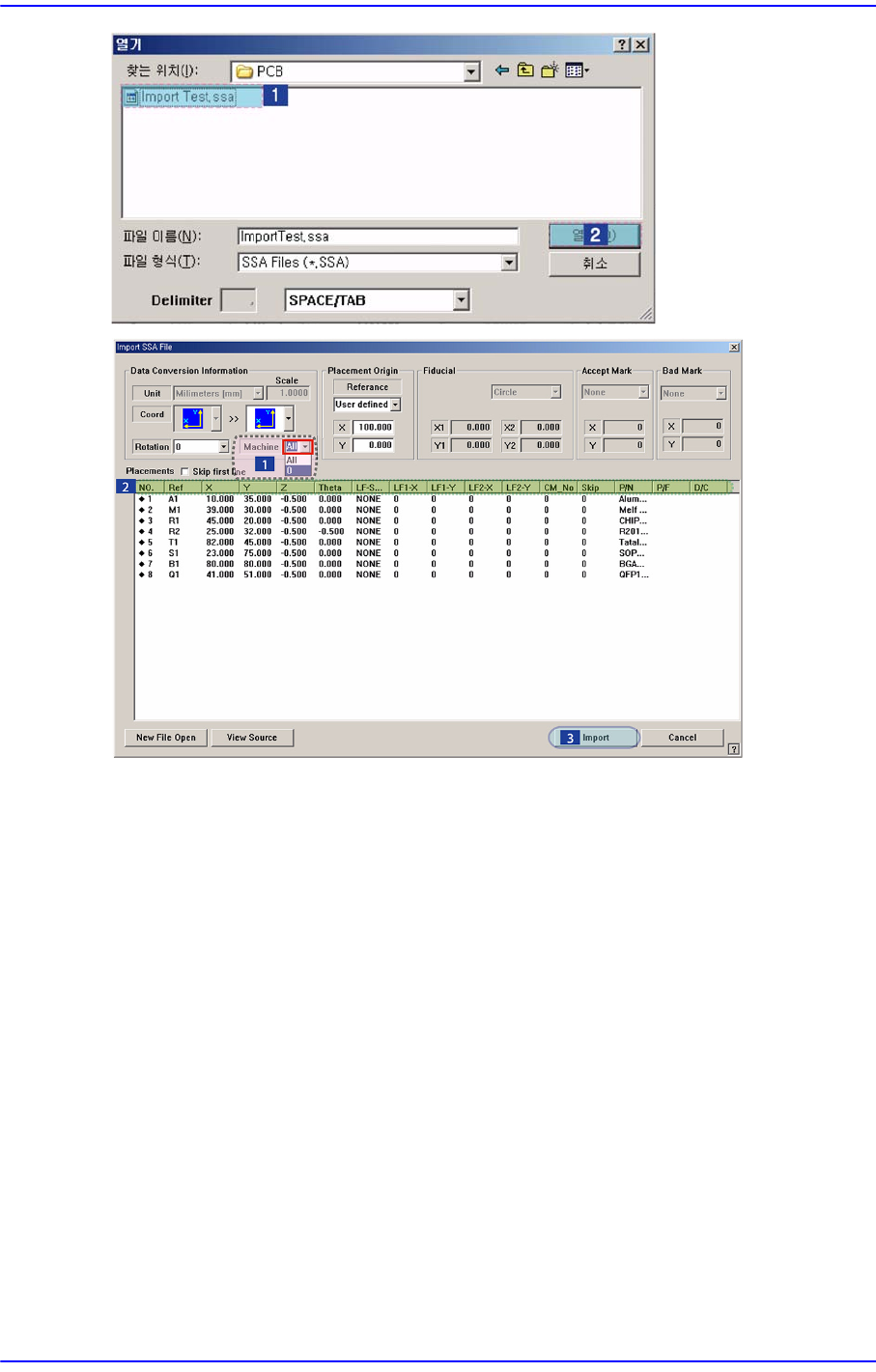

<Import> 버튼을 클릭하면 해당 데이터를 Step데이터로 변환하는 과정을 시작
합니다.
<Steps> 대화상자에서 <Import>버튼을 클릭하십시오.
Import할 CAD파일의 위치 및 파일명을 찾아서 선택하십시오 .
9-10
Samsung Component Placer SM411F/411FN Administrator
’
s Guide

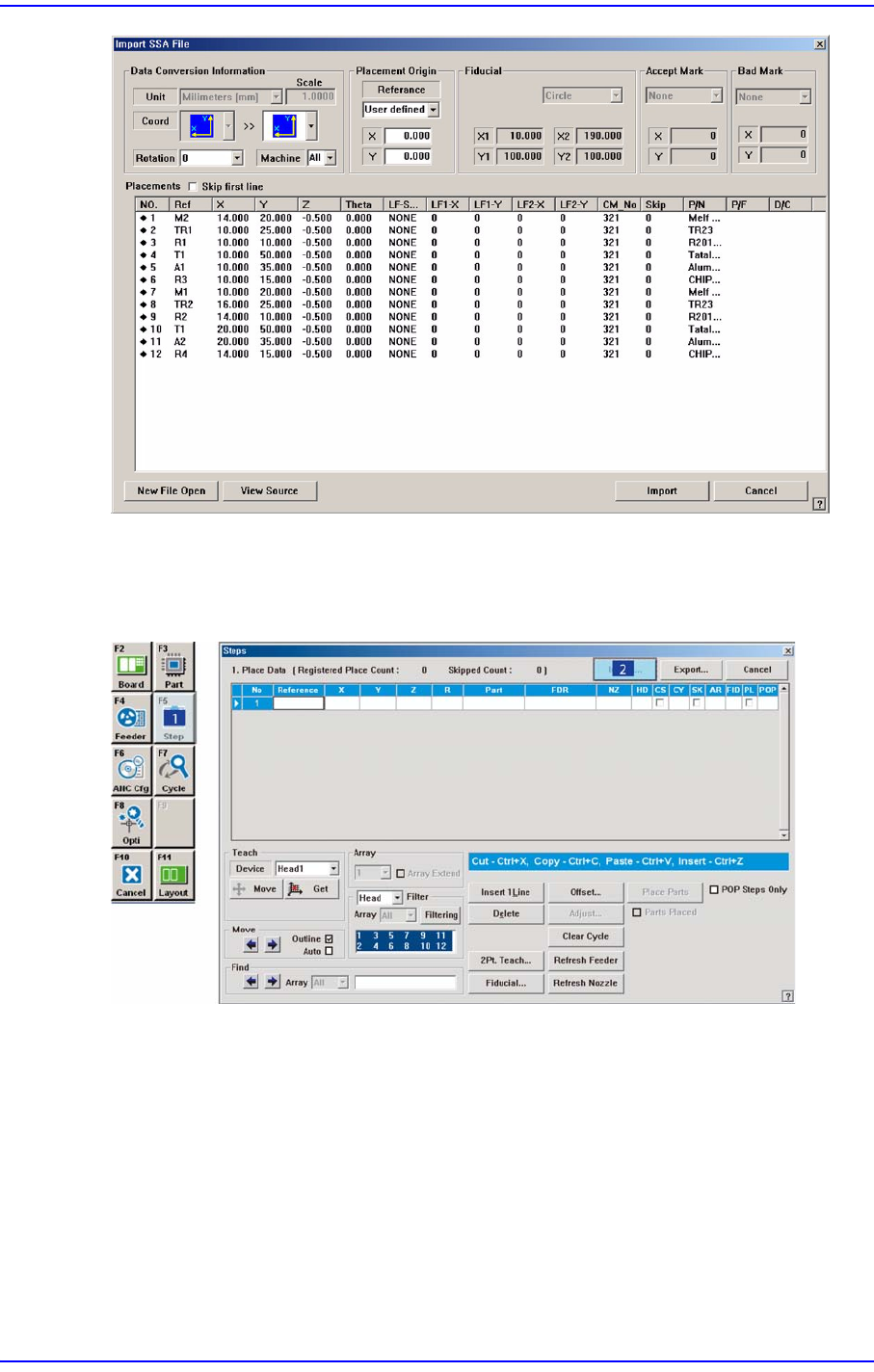

Import 되어진 SSA 파일을 이용해서 작업을 할 장비를 선택하십시오.
불러 올 장비(Imported Machine)를 선택하십시오. 그리고 Placements의 해당 열
(Row)의 이름이 맞는지 확인하십시오. 당사의 기준형식 (SSA Format) 일 경우에
는 열의 이름을 변경할 필요가 없습니다.
Import를 실행하십시오.

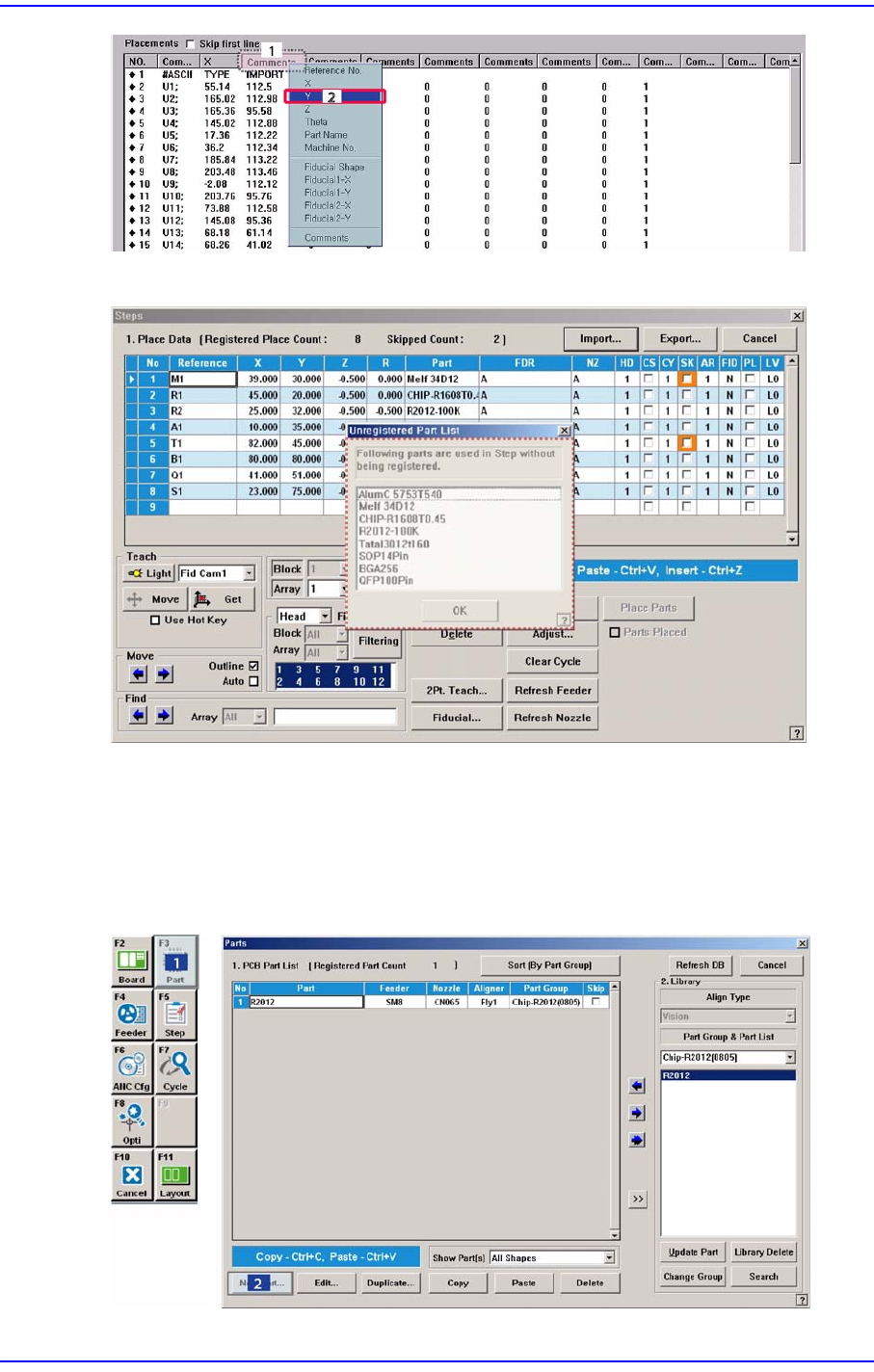

만일 당사의 기준형식이 아닌 포맷이 파일을 불러 올 경우 다음과 같이 해당 열
이 Comment로 표시됩니다. 열의 이름을 변경하
고자 하는 열에 마우스 포인터를
위치시키고 오른쪽 마우스 버튼을 클릭하여 메뉴가 표시되면 해당 이름을 선택
하십시오. 이 때 불러들일 열에 해당되는 열의 이름이 없다면 열의 이름을
Comments로 설정하시기 바랍니다.
9-11
Step Programming
다음은 Import가 완료된 상태의 화면입니다 .
CAD 데이터로부터 Import되어진 부품이 등록이 되어 있지 않은 경우, 미 등록
부품을 등록 하여야 합니다 .
장착되어지는 부품의 데이터가 장비의 부품DB에 등록되지 않은 경우, 이 부품
들의 리스트(등록되지않은 부품 리스트) 화면이 나타납니다. ‘부품등록’ 하위
메뉴의 “부품등록” 대화상자에서 이 리스트의 부품들을 등록시켜 주십시오.
