10-1
Optimization
제10장. Optimization
Optimizer는 테이프 피더와 노즐, ANC 등의 배치 위치와 작업의 순서를 최적화하여
생산 효율을 극대화할 수 있도록 자동으로 프로그램하는 기능을 수행합니다. 최대
의 생산 효율을 얻기 위한 방법은 다음과 같습니다.
겐트리간 밸런싱
노즐 교환 횟수의 최소화
피더의 동시 흡착 횟수의 최대화
XY 겐트리의 이동시간을 최소화할 수 있도록 피더를 배치
최적의 장착 작업 순서 결정
Optimizer는 이와 같은 결과
를 얻을 수 있도록 여러 가지 작업조건을 고려하여 최적
화 알고리즘을 수행합니다. 이 장에서는 Optimizer를 수행하는데 필요한 각종 설정
화면의 구성과 설정 방법에 대해 설명합니다.
10.1. Tape Feeder

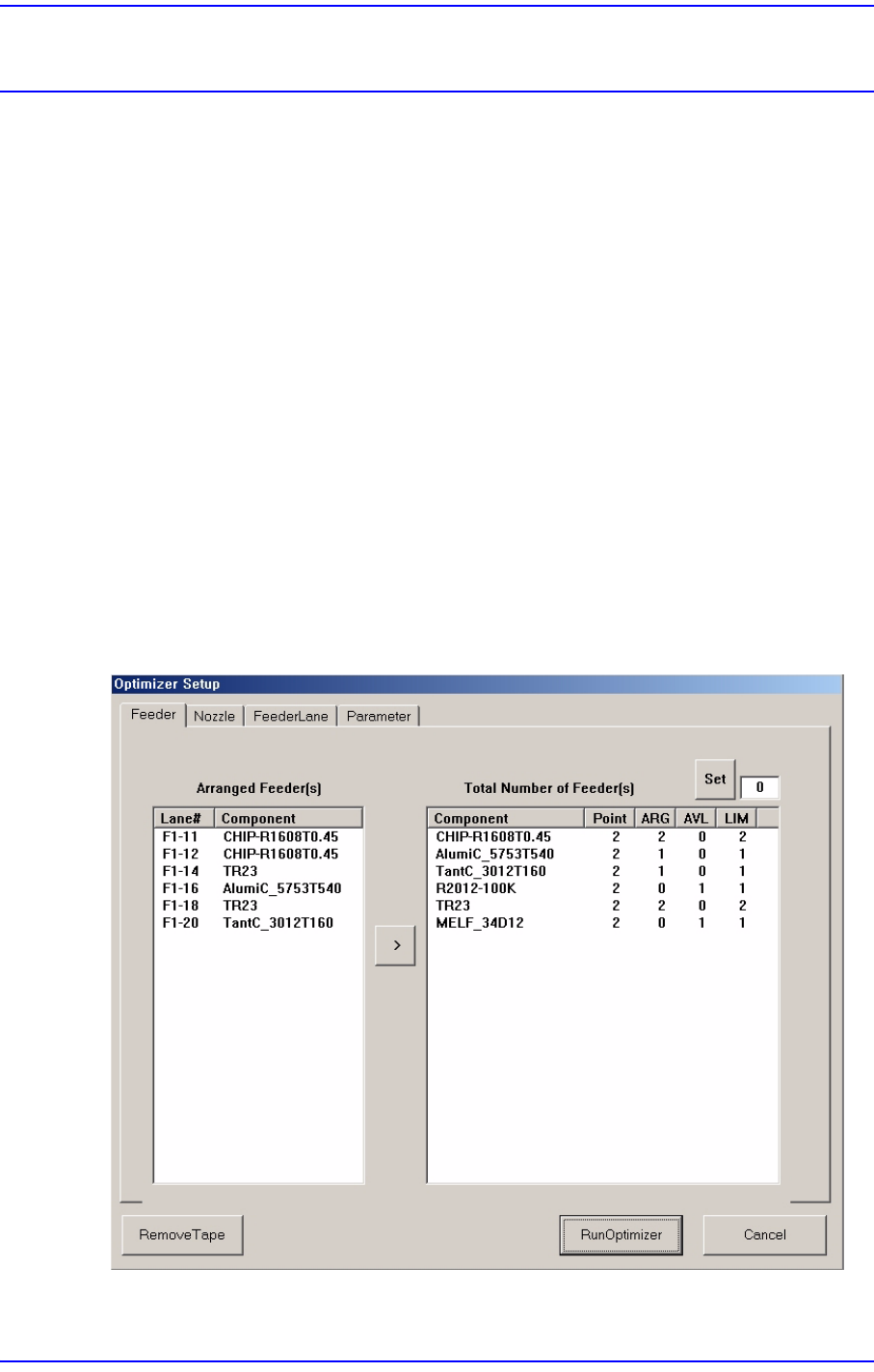

그림
10.1 "Optimizer Setup: Feeder"
탭
대화상자
테이프 피더의 최적 배치에 대해 설정하는 화면입니다. 테이프 피더는 Optimizer에
10-2
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
서 동시흡착과 작업시간을 고려해서 최적의 피더레인에 자동으로 배치할 수 있습니
다. 그러나 , Tray Feeder와 Stick Feeder는 사용자가 직접 설치위치를 지정해야 합니
다.
<Arranged Feeder(s)> 리스트박스
<FDLane> 열
[ ]안의 숫자는 피더 베이스 번호를 나타냅니다. 앞쪽 피더베이스는 피더레인 번
호 앞에 F가, 뒤쪽 피더베이스는 R이 붙어있습니다.
<Component> 열
해당 피더베이스의 슬롯에 장착된 테이프피더 부품명을 나타냅니다 . 이 리스트
에는 이미 배
치되어 있는 피더를 나타내며 이 피더들은Optimizer에서 임의로 배
치하지 않기 때문에 Optimizer에서 다른 피더를 배치하는데 영향을 줍니다. 즉 ,
이미 배치된 피더가 있으면 이를 고려해서 동시흡착을 높일 수 있도록 나머지
피더를 배치합니다.
이곳에 표시된 테이프피더 중에서 옵티마이저에서 최적배치를 해 주기 원하는
테이프피더는 화살표 버튼()을 클릭해서 오른쪽 리스트박스로 이동시킨
다음, 옵티마
이저를 실행시키십시오.
대화상자 아래의 <RemoveTape> 버튼을 클릭하여 배치된 모든 테이프피더를 제
거할 수 있습니다.
<Total Numbr of Feeder(s)> 리스트박스
오른쪽 리스트박스에서는 각 부품에 대해 장착점수, 배치된 테이프피더의 수와
새로이 배치할 테이프피더의 수를 한눈에 볼 수 있도록 표시합니다.
<Component> 열
테이프피더에 의해 공급되는 모든 부품은 여기에 표시됩니다.
<Point> 열
각 부품별 장착점수를 나타냅니다. 배치할 피더 수량을 결정할 때 참조
할 수 있
습니다.
<ARG> 열
각 부품별로 피더베이스의 슬롯에 이미 배치된 피더의 수를 나타냅니다. 이 수
량은 왼쪽 리스트박스에 표시된 피더베이스의 슬롯 수와 일치합니다.
<AVL> 열
각 부품별로 Optimizer로 배치할 피더의 수량을 나타냅니다.
<LIM> 열
각 부품별로 ARG와 AVL 칼럼에 표시된 피더 수량을 합한 수량이 표시됩니다.
즉 각 부품에 할당할 수 있는 피더의 제한
된 수량을 나타냅니다. 최소값은 1개
10-3
Optimization
입니다.
<Set> 버튼
각 부품별로 사용할 피더의 수를 지정할 때 이용합니다. 어떤 부품에 대해 이미
배치된 피더가 1개 있을 때, 오른쪽 에디트박스에 ‘3’을 입력하고 이 버튼을 클
릭하면 <AVL> 열의 수는 ‘2’가 됩니다.
적당한 피더의 수는 부품별 장착점수를 고려해서 설정해야 합니다. 옵티마이저
가 여러개의 테이프피더가 필요없다고 판단되면 사용하지 않을 수도 있습니다.
장착점
이 많은 부품은 상대적으로 많은 수의 피더를 할당해야 좋은 작업효율을
얻을 수 있습니다.
화살표 버튼()
이미 배치된 피더 중에서 Optimizer에서 다시 배치시킬 피더로 설정을 바꿀 때
이용합니다.
10.2. Nozzle
그림
10.2 "Optimizer Setup: Nozzle"
대화상자
Nozzle의 배치에 대한 정보를 보여주는 화면입니다.
<Nozzle Requirement> 리스트박스
