Optimization
입니다.
<Set> 버튼
각 부품별로 사용할 피더의 수를 지정할 때 이용합니다. 어떤 부품에 대해 이미
배치된 피더가 1개 있을 때, 오른쪽 에디트박스에 ‘3’을 입력하고 이 버튼을 클
릭하면 <AVL> 열의 수는 ‘2’가 됩니다.
적당한 피더의 수는 부품별 장착점수를 고려해서 설정해야 합니다. 옵티마이저
가 여러개의 테이프피더가 필요없다고 판단되면 사용하지 않을 수도 있습니다.
장착점
이 많은 부품은 상대적으로 많은 수의 피더를 할당해야 좋은 작업효율을
얻을 수 있습니다.
화살표 버튼()
이미 배치된 피더 중에서 Optimizer에서 다시 배치시킬 피더로 설정을 바꿀 때
이용합니다.
10.2. Nozzle

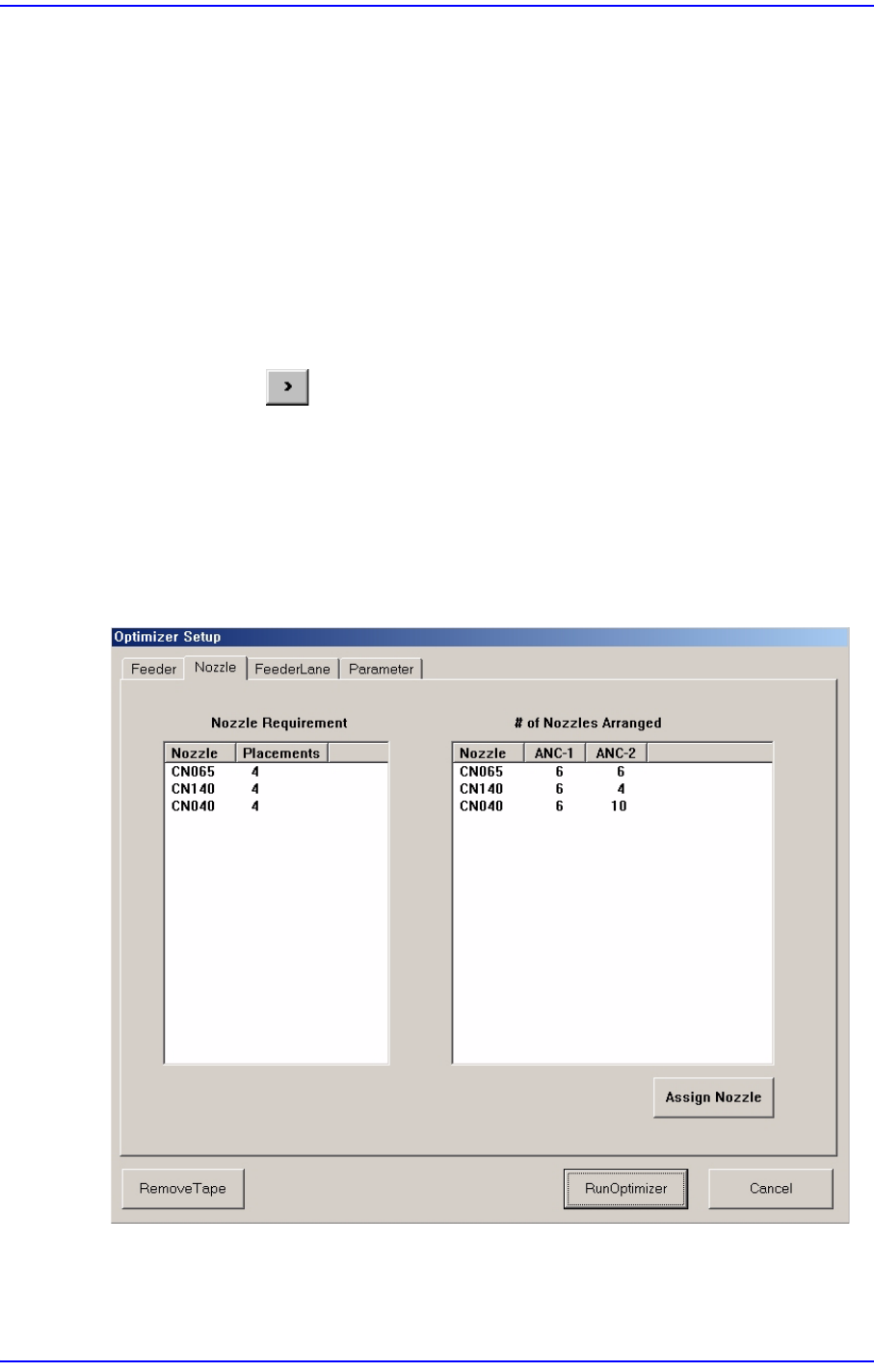

그림
10.2 "Optimizer Setup: Nozzle"
대화상자
Nozzle의 배치에 대한 정보를 보여주는 화면입니다.
<Nozzle Requirement> 리스트박스
10-4
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
이 리스트박스에서는 부품의 장착에 필요한 노즐의 종류 및 각 노즐의 사용 횟
수가 표시됩니다.
<Nozzle> 열
노즐의 이름을 나타냅니다.
<Placements> 열
각 노즐별로 사용 횟수를 나타냅니다 . 즉 해당 노즐을 사용하는 장착점 수를 의
미합니다.
<# of Nozzles Arranged> 리스트박스
이 리스트박스에서는 현재 각 ANC에 배치되어있는 노즐의 종류와 수가 표시됩
니다.
<Nozzle> 열
노즐의 이름을 나타냅니다.
<ANC-1 ANC-2> 열
노즐이 장착
된 ANC를 나타냅니다.
<Assign Nozzle> 버튼
각 노즐이 적용될 수 있는 헤드를 일일이 지정할 때 활용합니다. 이 버튼을 클릭
하면 다음과 같은 대화상자가 표시됩니다.

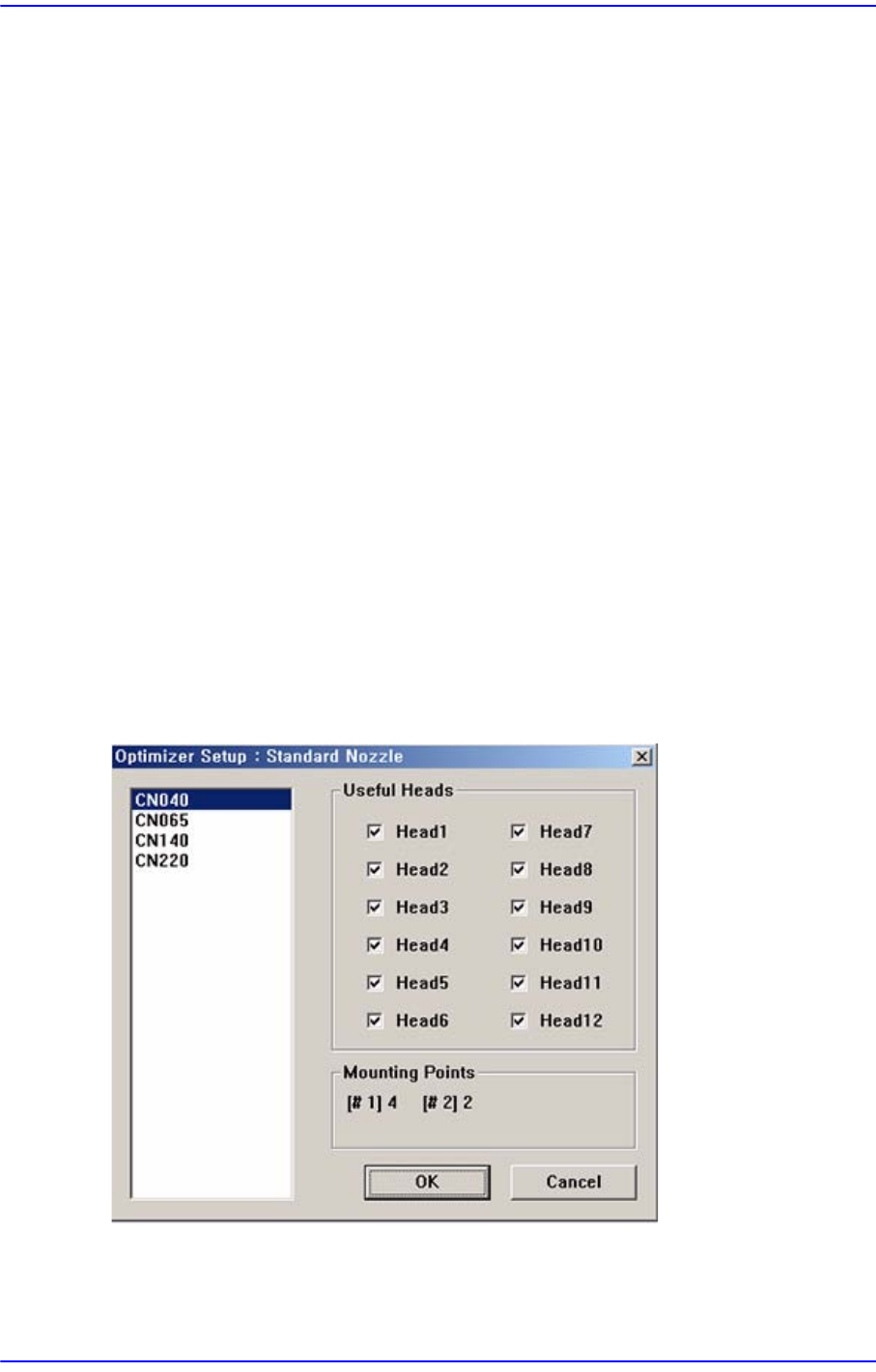

그림
10.3 "Optimizer Setup:Assign Nozzle"
대화상자
기본적으로 모든 노즐은 어느 헤드에서도 작업할 수 있으므로 모든 헤드에 체크
표시가 되어 있습니다.
10-5
Optimization
그러나, 특정한 노즐은 특정한 헤드에서 작업해야 하는 경우가 있습니다. 또한,
사용자가 특별히 어떤 노즐에 대해 작업할 헤드를 지정하고 싶을 때 사용할 수
있습니다.
위 그림의 CN040노즐은 Head1에서 Head12까지 어떤 헤드에서나 작업할 수 있
다는 것을 보여주고 있습니다.
<Useful Heads> 체크박스 영역
선택된 노즐Type 이 사용 가능한 Head들입니다. 기본값으로 Head 1에서Head12
까지 사용 가능하도록 되어있습니다.
<Mou
nting Points> 영역
현재 PCB에서 선택된 노즐이 사용하는 부품의 수를 나타냅니다. 사용자가 각
노즐에 대해 적용 가능한 헤드를 지정할 때 참고데이터로 활용할 수 있습니다.
#1은 선택된 노즐이 1번 노즐로 선택된 부품의 총 장착점수, #2는 2번 노즐로 선
택된 부품의 총 장착점수를 나타냅니다. 그림 10 3의 경우, CN065 노즐이 1번
노즐로 선택된 10개의 부품이 있으며 2번 노즐
로 선택된 10개의 부품이 있다는
것을 나타냅니다.
<OK> 버튼
위에서 선택한 옵션을 저장하고 대화상자를 닫습니다 .
<Cancel> 버튼
위에서 선택한 옵션을 취소하고 대화상자를 닫습니다 .
