10-7 Optimization 특정한 피더레인에 아무런 장치를 배치하지 않기를 원하는 레인은 화살표 버튼 () 를 클릭하여 <Prohibited> 리스트박 스 영역에 나타나게 지정하십시오 . 여기에 표시된 레인에는 Optimizer 에서 어떠한 장치도 배치하지 않습니다 . () 을 클릭해서 되돌릴 수 있습니다 . Optimizer 에서는 피더레인에 배치되어 있거나 새롭게 배치될 …
10-6
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
10.3. Feeder Lane

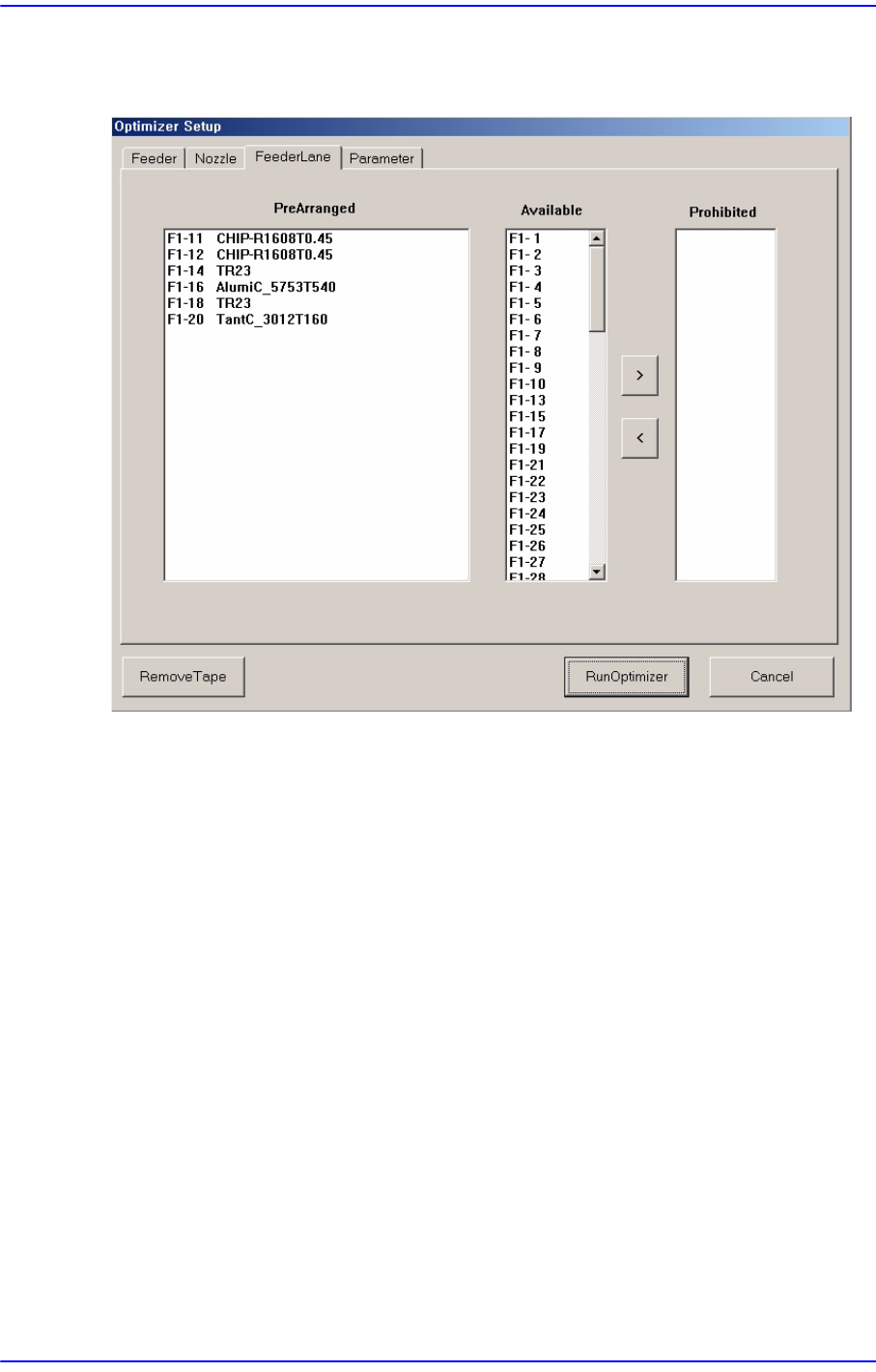

그림
10.4 "Optimizer Setup: Feeder Lane"
탭
대화상자
Optimizer에서 피더배치에 이용할 각각의 피더베이스 슬롯에 대해 설정하는 화면입
니다. 피더베이스 슬롯에 배치할 수 있는 장치는 테이프피더와 스틱피더가 있습니
다.
현재 피더베이스 슬롯에 피더가 배치된 상황을 보여주고 피더베이스 슬롯의 불량
등 기타의 사유로 인해 Optimizer에서 장치를 배치할 수 없거나 , 배치하면 안 되는
피더베이스 슬롯을 지정할 수 있습니다.
<PreArranged> 리스트박스
현재 피더베이스의 슬롯에 설치
된 피더의 배치상황을 나타냅니다. 피더베이스
슬롯 번호에서 F는 전면 피더베이스를, R은 후면 피더베이스를 의미합니다.
테이프피더로 공급되는 부품의 경우, 피더가 설치된 슬롯번호 다음에 부품명이
표시됩니다. 스틱피더나 트레이피더의 경우 , 해당 피더 유형이 표시됩니다. 또
한, 다른 장치의 간섭으로 사용할 수 없는 피더베이스의 슬롯은 점선으로 표시
됩니다.
<Available> 리스트박스
Optimizer에서 장치를 배치할 수 있는 피더레인을 보
여줍니다.
<Prohibited> 리스트박스
10-7
Optimization
특정한 피더레인에 아무런 장치를 배치하지 않기를 원하는 레인은 화살표 버튼
() 를 클릭하여 <Prohibited> 리스트박스 영역에 나타나게 지정하십시오.
여기에 표시된 레인에는 Optimizer에서 어떠한 장치도 배치하지 않습니다.
()을 클릭해서 되돌릴 수 있습니다.
Optimizer에서는 피더레인에 배치되어 있거나 새롭게 배치될 장치들간의 간섭
을 고려해서 배치하게 되어있습니다.
10.4. Setup Menu / Parameters
그림
10.5 "Optimizer Setup: Parameters"
탭대화상자
Optimizer를 실행할 때 사용되는 옵션과 파라미터를 설정하는 화면입니다.
<Head> 체크박스 영역
헤드별 사용유무를 설정합니다 .
<Use> 체크박스
해당 헤드를 사용할 것 인지를 표시합니다. 예를 들어, 3번 헤드에 문제가 있어
서 작업이 곤란한 경우에는 3번 헤드의 체크박스를 선택해서 빈 칸으로 만들어
두시기 바랍니다.
그러면 Optimizer에서는 사용 중지된 헤드를 제외한 나머지 헤드로 작업 프로그
10-8
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
램을 생성합니다. 모든 헤드가 사용중지 상태이면 Optimizer가 최적화를 수행할
수 없습니다.
<Array Options> 영역
Array PCB를 편집할 때 MMI의 스텝 프로그램의 표시방법과 최적화 옵션을 지
정하는데 이용합니다.
<Extend> 체크박스
어레이 PCB인 경우, Exteded 체크박스를 선택할 수 있습니다. 그러면 MMI는 하
나의 Array PCB를 모든 어레이의 장착점을 포함하는 하나의 PCB로 가정하고
최적화를 수행합니다. 그러므로 전체적인 작업 효율이 향상이 됩니
다.
<Extend> 체크박스를 선택하지 않는 경우, ‘By PCB’ 또는 ‘By Point’ 옵션 중
하나를 선택할 수 있습니다.
<By PCB> 옵션버튼
Optimizer가 하나의 소형PCB에 대해서만 최적화를 수행하고 여러 개의 소형
PCB를 순차적으로 작업하도록 스텝프로그램을 생성합니다.
<By Point> 옵션버튼
어레이의 첫번째 장착점, 두번째 어레이의 첫번째 장착점, 마지막 어레이의 첫
번째 장착점에 대한 작업이 끝난 후, 첫번째 어레이
의 두번째 장착점 순으로 작
업하는 것을 의미합니다.
일반적으로 노즐의 교환이 많을 경우는 ‘장착점우선’ 방식으로 작업하는 것이
효율적입니다.
그러나, 단위 PCB의 불량이 많으면 작업효율이 떨어질 수 있습니다.
<Options> 영역
Optimizer에서 수행하는 최적화 알고리즘에 대한 선택조건을 설정합니다.
<Search Depth> 콤보박스
장착순서의 최적화를 하는 수준을 선택합니다.
Quick
Optimizer가 가장 가까운 장착점을 기준으로 장착 순서
를 최적화하는 방식으로
최적화에 소요되는 시간이 상대적으로 짧습니다.
Deep
Optimizer가 모든 장착점을 대상으로 장착가능한 모든 경우의 수를 비교하여 가
장 최적의 장착순서를 결정하는 방식으로 최적화에 소요되는 시간이 상대적으
로 깁니다.
<FDR Base Priority> 콤보박스
Optimizer가 피더를 배치할 때, 우선 순위를 선택할 수 있도록 합니다.
