이 영역에서는 부품수, 총 장착점 수, 노즐 교환 횟수, 총 작업시간이 표시됩니
다. 총 작업시간은 시뮬레이션에 의한 예측 시간이며, 부품인식불량 등의 요소
가 포함되어있지 않기 때문에 장비에서의 실장착시간과 다소 차이가 있을 수 있
습니다.
<Feeder /Nozzle / ANC Arrangement> 영역
이 영역에서는 테이프 피더와 ANC, 노즐의 배치 현황을 보여줍니다.
Pre: 사용자가 직접 배치한 수
New: 옵티마이저에서 새로이 배치한 수
T
otal: 전체적으로 배치된 수
<Pickup> 영역
이 영역에서는 부품의 동시흡착에 대한 분포를 보여줍니다. 이 영역에서는 각각
의 동시흡착 형태별로 작업하는 장착점 개수와 그 비율을 백분율로 나타냅니다.
I: 하나의 헤드만으로 부품을 흡착하는 경우(개별 흡착)
xS: x개의 헤드가 동시에 부품을 흡착하는 경우
<Cycle> 영역
이 영역에서는 최종적인 스텝프로그램의 부품배정, 피더배정, 그리고 노즐배정
에 대한 상황
를 보여줍니다. 아래에 있는3개의 옵션버튼은 각각의 배정 상태를
선택해서 볼 수 있게 해줍니다.
제일 오른쪽 칼럼에 나타나는 숫자는 이러한 사이클의 반복회수를 표시합니다.
Component
부품 배정 상황은 각 헤드가 작업할 부품을 cx로 나타내는데, x는 부품 종류 마
다 각기 매겨지는 숫자입니다. (여기서는 부품명으로 나타나지 않습니다)
Feeder
피더 배치 상황은 각 헤드가 흡착
할 피더레인으로 표시되는데, 앞쪽 피더 베이
스는 Fx로, 뒤쪽 피더 베이스는 Rx로 나타내어집니다. 여기서, x는 피더레인 번
호를 나타냅니다. 또한, 스틱 피더는 Sx, 트레이 피더는 Tx로 나타 납니다 .
Nozzle
노즐의 배정 상황은 어떤 헤드에 어떤 노즐이 사용되는지를 보여줍니다 . 각 헤
드에서 사용할 노즐의 명칭이 나타납니다.
11-1
Production Setup
제11장. Production Setup
Product메뉴는 Start, Stop, Cont., Finish, T/F Cnt, PCB D/L, Pd. Info 등의 7개의 하위
메뉴들로 구성되어 있습니다.
이 메뉴는 PCB (Printed Circuit Board / 프린트 기판) 장착작업을 수행하고 Monitor하
는 기능을 수행합니다.

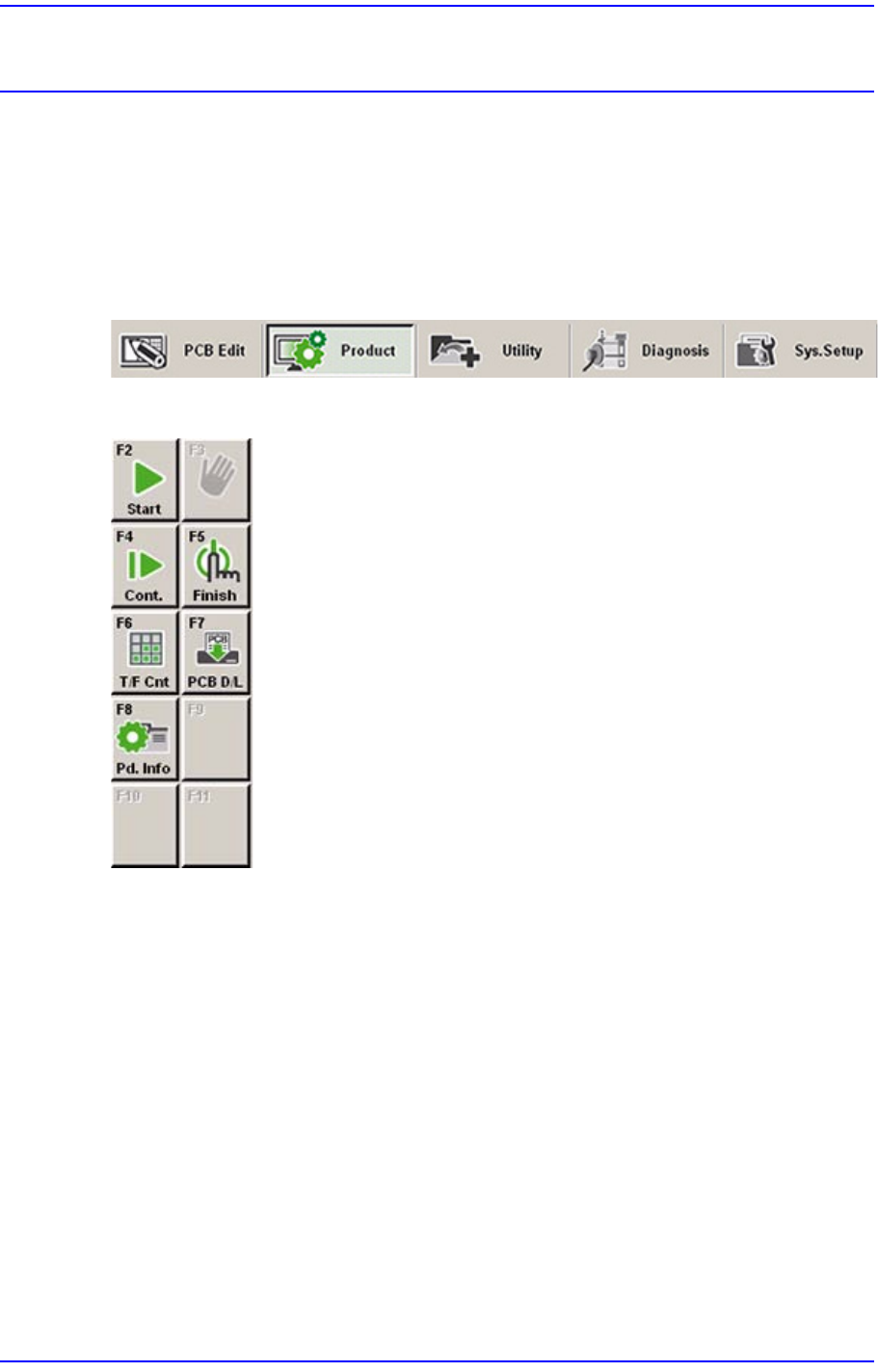

그림
11.1 Product
메뉴가
선택된
상태
그림
11.2 Product
메뉴의
하위메뉴
11.1. Product Main
11.1.1. Product Monitor
PCB 생산과 관련된 진행상황 및 생산정보를 제공합니다.
11-2
Samsung Component Placer SM411F/411FN Administrator
’
s Guide

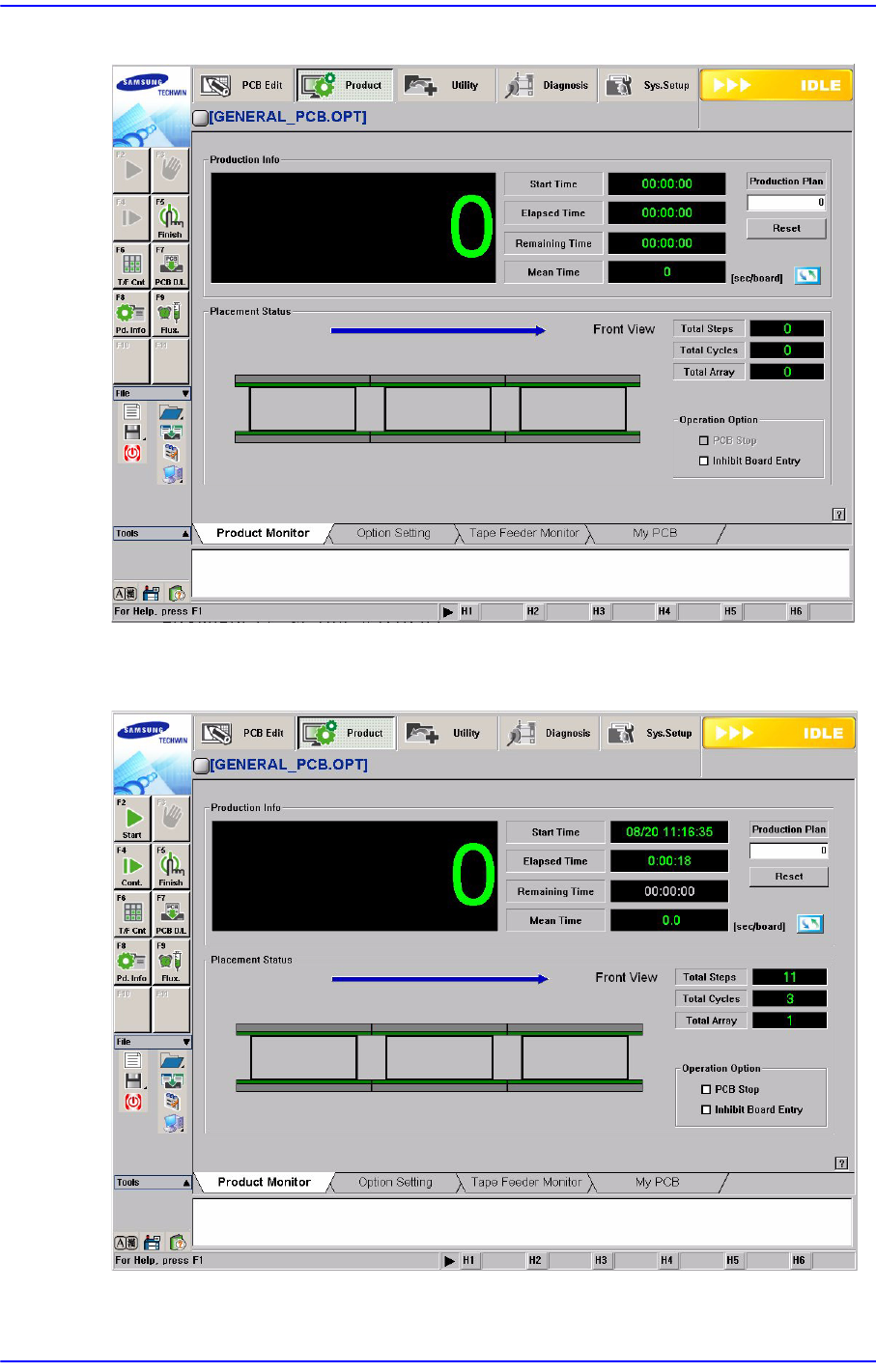

그림
11.3
“
Product
”
바탕화면
PCB D/L’ 하위메뉴를 선택하면 현재 편집한 PCB데이터를 장비로 전송하고, 바탕
화면이 다음과 같이 표시됩니다.
<Production Info> 영역
