11-14 Samsung Component Placer SM 411F/411FN Administrator ’ s Guide T ape Feeder Mon itor 댑 대화상자의 <De fault Count> 콤보박스와 <Default Error Ratio> 콤보박스에서 설정한 값이 적 용되어 있습니다 . <OK> 버튼을 클릭하면 <Refill Count&…
11-13
Production Setup

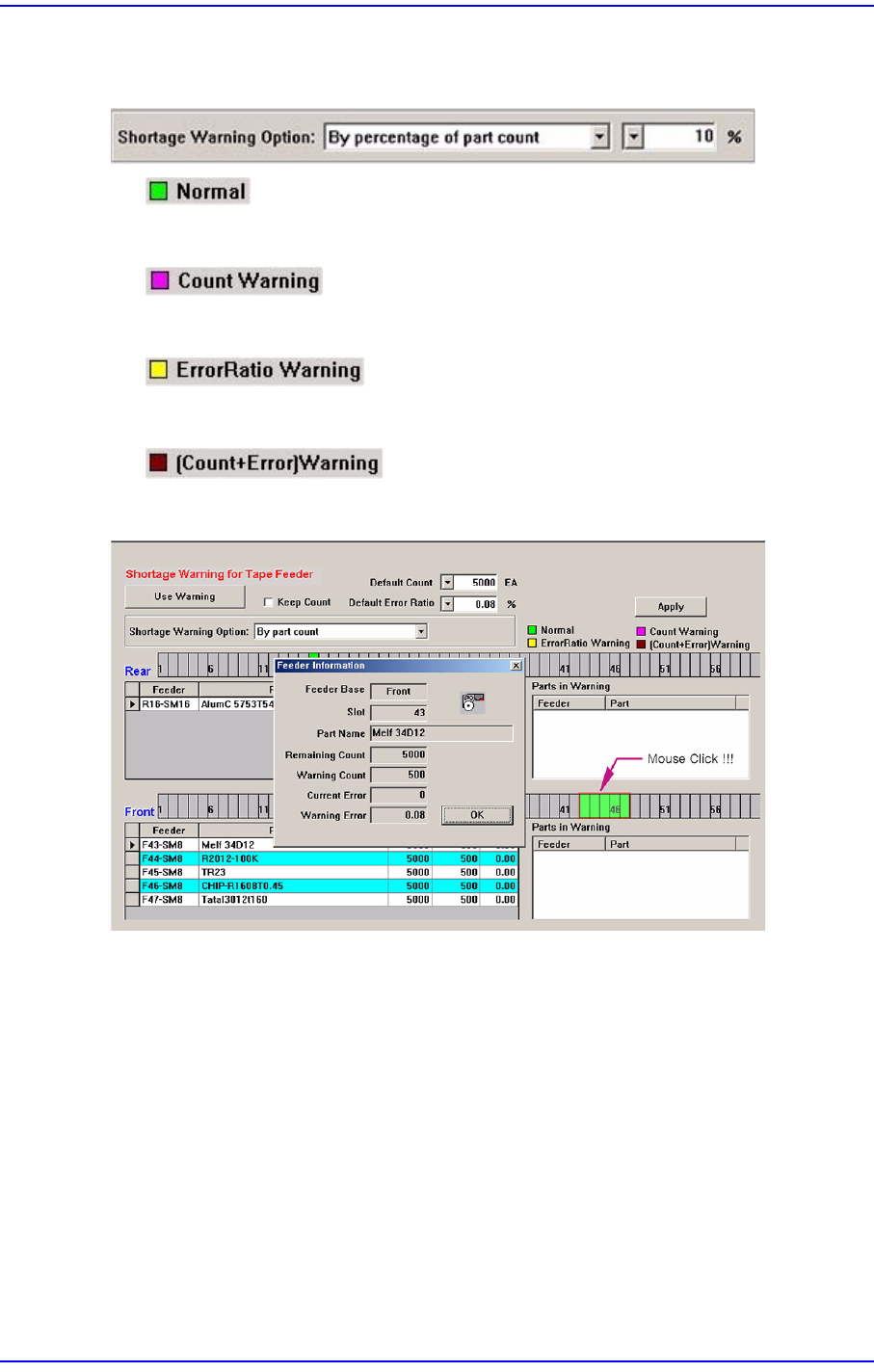

Remain Count를 기준으로 Part Count가 해당 퍼센트 이하가 되면 경고메시지를
표시합니다.
정상적인 Tape Feeder를 표시합니다.
부품잔량이 설정된 값 이하가 되는 Tape Feeder를 표시합니다 .
부품공급 에러발생율이 설정된 값 이상이 되는 Tape Feeder를 표시합니다 .
부품잔량 부족과 부품공급 불량이 동시에 발생되는 Tape Feeder를 표시합니다.
Feeder가 설치된 곳에 마우스를 클릭하면 위의 그림과 같은 ‘Feeder
Information’ 대화상자가 나타납니다.

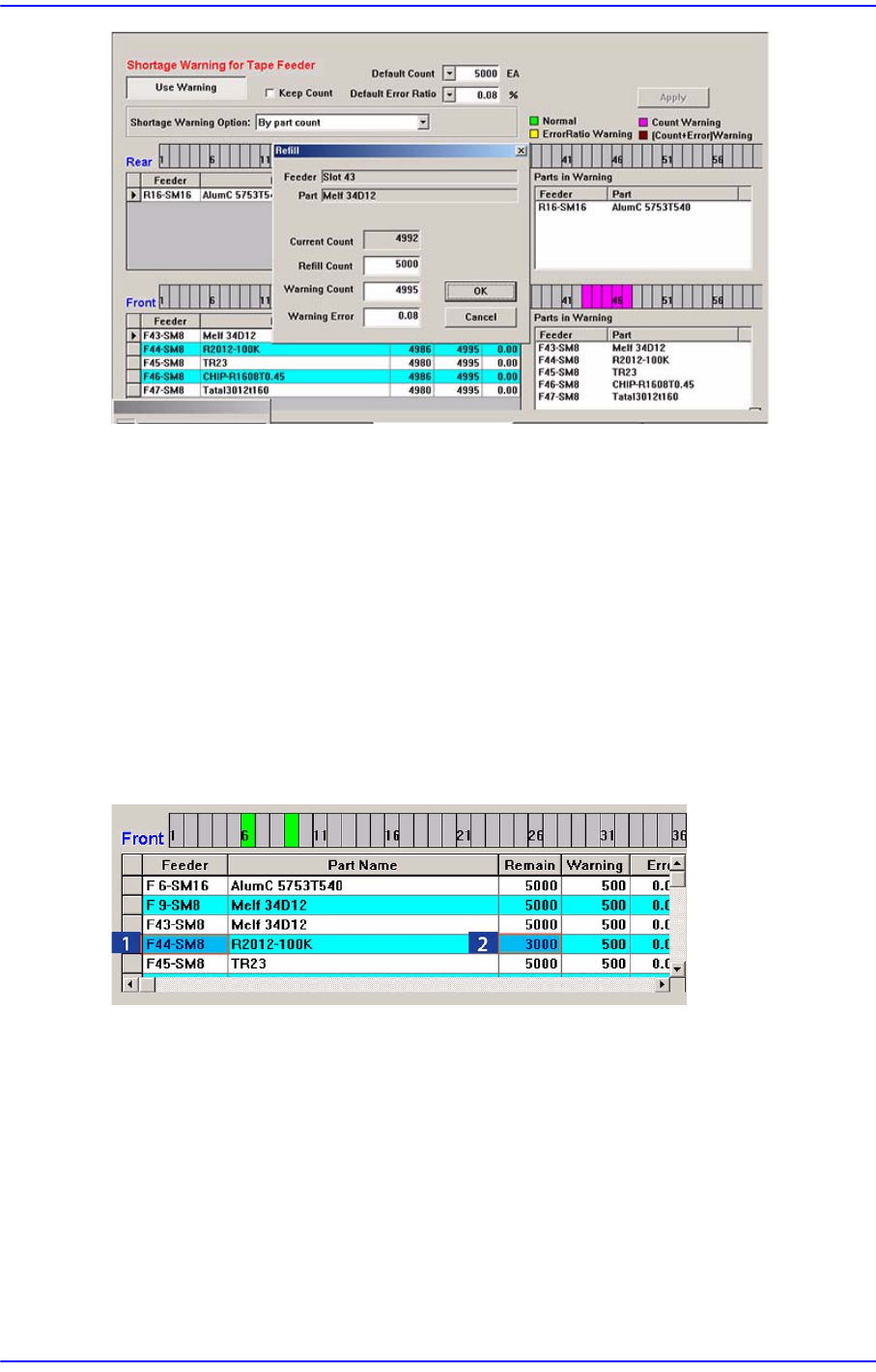

그러나, 오른쪽 마
우스버튼을 클릭하면, 다음과 같은 ‘Refill’대화상자가 나타
납니다. Splicing을 하여 작업을 계속하는 경우, Refill 대화상자를 활용하여
Remain Count를 변경하십시오.
11-14
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
Tape Feeder Monitor 댑 대화상자의 <Default Count> 콤보박스와 <Default Error
Ratio> 콤보박스에서 설정한 값이 적용되어 있습니다.
<OK> 버튼을 클릭하면 <Refill Count> 에디트박스에 설정된 값이 Current Count
값과 더해져서 Remain Count 값이 됩니다.
<Apply> 버튼
일반적으로 PCB프로그램을 Download하면 Default Count로 Remain Count가 설
정됩니다.
그런데, Default Count를 적용할 수 없는 부품 Reel의 경우, 해당 Tape Feeder 를
선택하고 <Remain> 열에서 해당 Count를 설정한 후, <Apply> 버튼을 클릭하면
Remain Count는 변경된 값으로 적용됩니다.

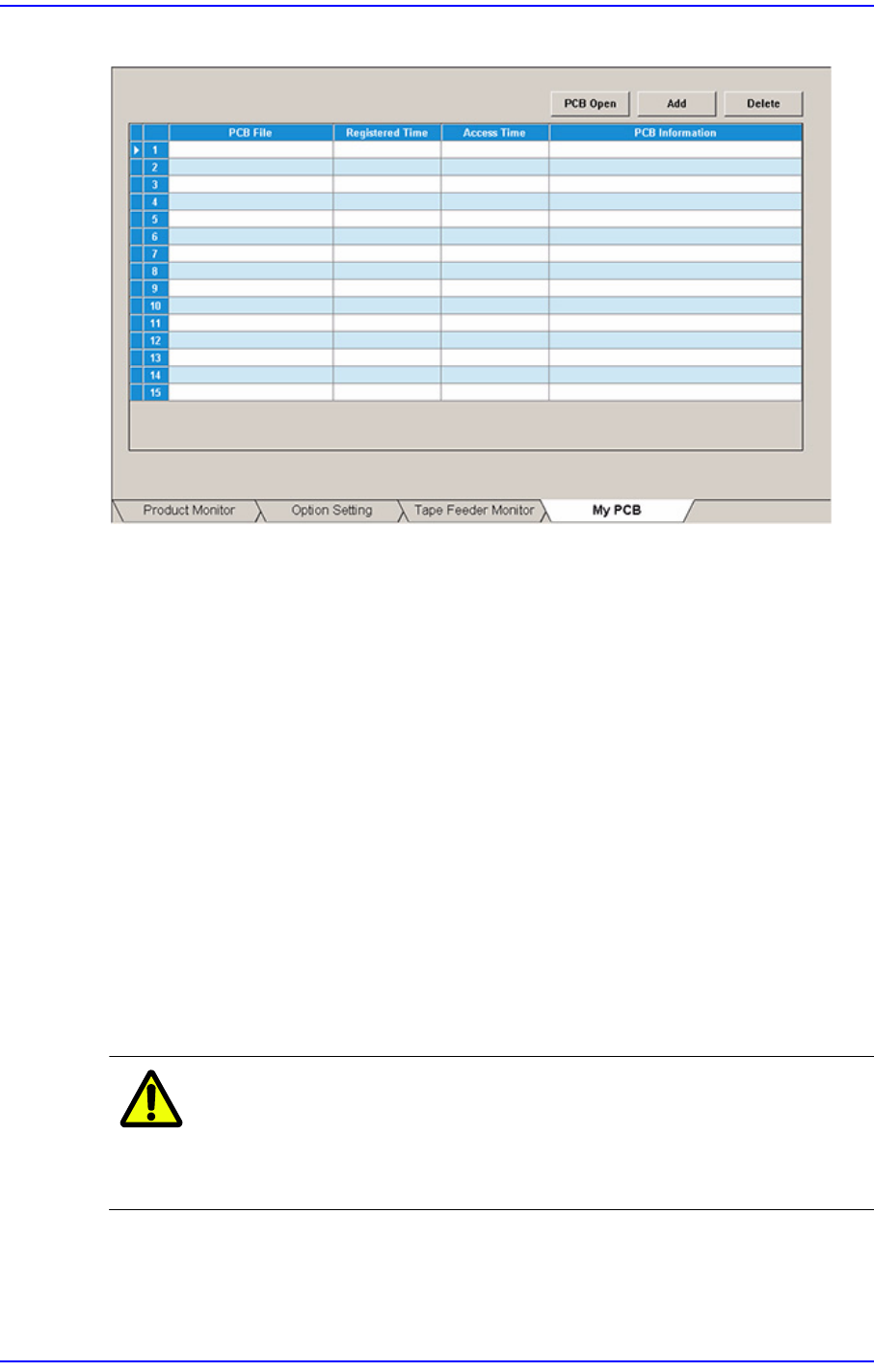

11.1.4. My PCB
주로 작업하는 PCB를 등록하여 쉽게 등록된 PCB파일을 로딩할 수 있도록 하기 위
해서 사용됩니다. 자주 사용하는 PCB 파일을 미리 15개까지 설정 할 수있습니다.
11-15
Production Setup
그림
11.6
“
My PCB
”
탭
대화상자
<Add> 버튼
주로 작업하는 PCB파일을 등록합니다 .
<Delete> 버튼
등록된 PCB파일을 먼저 선택하고, 이 버튼을 클릭하면 등록을 해제합니다.
<PCB Open> 버튼
등록된 PCB파일을 먼저 선택하고, 이 버튼을 클릭하면 선택된 PCB파일을 로딩
합니다.
11.2. Start [F2]
이 버튼은 “PCB Download” 작업이 완료된 상태에서 , 장착 작업을 하지 않는 동안
은 활성화 되고 장착 작업이 진행 중일 때는 비활성화 됩니다.
이 명령은 Download된 PCB데이터에 관한 장착 작업을 시작하라는 명령을 장비에
전송합니다.
주 의 주변의 작업자 유무를 확인하지 않고 Start스위치를 누르면 장
비 주변의 작업자가 상해를 입을 수 있습니다. 장비주변 작업자
의 유무를 반드시 확인 후 Start스위치를 누르십시오.
