Production Setup
그림
11.6
“
My PCB
”
탭
대화상자
<Add> 버튼
주로 작업하는 PCB파일을 등록합니다 .
<Delete> 버튼
등록된 PCB파일을 먼저 선택하고, 이 버튼을 클릭하면 등록을 해제합니다.
<PCB Open> 버튼
등록된 PCB파일을 먼저 선택하고, 이 버튼을 클릭하면 선택된 PCB파일을 로딩
합니다.
11.2. Start [F2]
이 버튼은 “PCB Download” 작업이 완료된 상태에서 , 장착 작업을 하지 않는 동안
은 활성화 되고 장착 작업이 진행 중일 때는 비활성화 됩니다.
이 명령은 Download된 PCB데이터에 관한 장착 작업을 시작하라는 명령을 장비에
전송합니다.
주 의 주변의 작업자 유무를 확인하지 않고 Start스위치를 누르면 장
비 주변의 작업자가 상해를 입을 수 있습니다. 장비주변 작업자
의 유무를 반드시 확인 후 Start스위치를 누르십시오.
11-16
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
11.3. Stop [F3]
이 버튼은 “PCB Download” 작업이 완료된 상태에서, 장착 작업이 진행 중일 때는
활성화 되고, 장착 작업을 하지 않는 동안은 비활성화 됩니다.
이 명령은 Download된 PCB데이터에 관한 장착 작업을 중단하라는 명령을 장비에
전송합니다.
주 의 장비가 가동 중이거나 일시정지 상태일 때 장비 내에 신체의 일
부분을 삽입하면 심각한 상해를 입을 수 있습니다. 장비가 가동
중이거나 일시 정지 상태일 때 장비 내에 신체의 일부분을 삽입
하지 마십시오.
11.4. Cont. [F4]
“PCB Download” 작업이 완료된 후, 장착작업을 하지 않는 동안은 활성화되고, 장
착작업이 진행 중일 때는 비활성화 됩니다.
현재의 장착작업을 이전에 중단된 위치에서 다시 시작하라는 명령을 장비에 전송합
니다.
Cont 기능을 사용할 수 없는 경우
새로운 PCB File 을 Download한 경우
Cycle 수가 늘어나거나 줄어든 경우
Array 수가 변경된 경우( Array Extend Option이 변경된 경우)
Cont 기능을 사용자의 확인 하에 사용 가능
한 경우
Step 수가 변경된 경우, Step의 Head, Feeder, Nozzle, Skip정보가 변경된 경우
11.5. Finish [F5]
현재의 장착작업을 완전히 종료하라는 명령을 장비에 전송합니다 .
11.6. T/F Cnt [F6]
Tray Feeder에서 부품을 흡착할 Pocket의 시작 위치를 설정합니다. 이 버튼을 클릭
하면 다음과 같은 대화상자가 표시됩니다.
11-17
Production Setup
그림
11.7
“

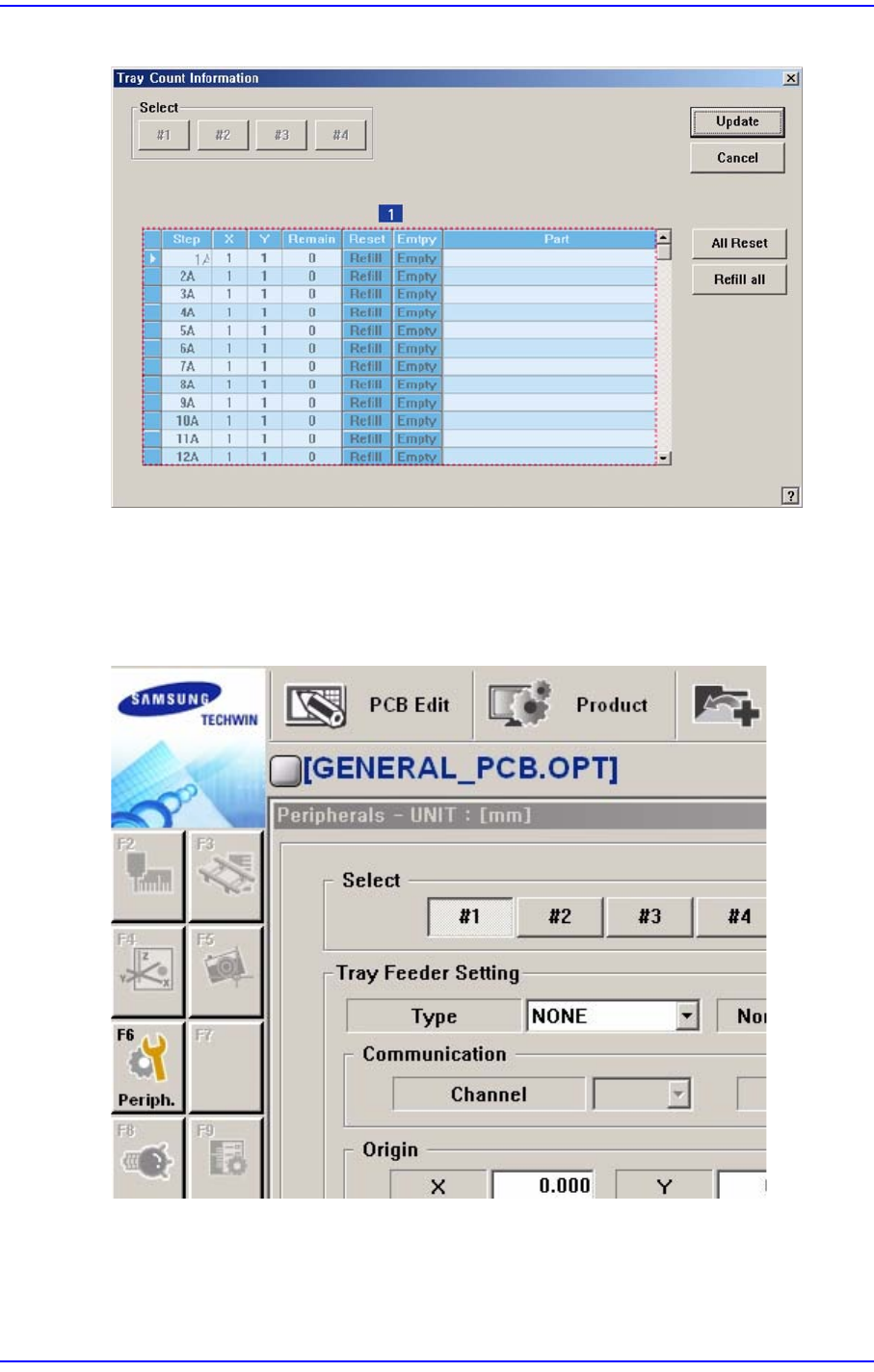

Tray Count Information
”
대화상자
1: Grid
영역
<Select> 옵션버튼
설정할 Tray Feeder Unit을 선택합니다 . Tray Feeder Unit은 System Setup 메뉴의
Tray 대화상자에서 등록된 Tray Feeder의 설정에 따릅니다.
<Grid> 영역
시작할 Pocket위치를 설정합니다.
<Step> 열
