12-12 Samsung Component Placer SM 411F/411FN Administrator ’ s Guide 12.3.1. Axis Home Calibration 각 구동축 이동위치의 한계값을 설정합니다 . 이 버튼을 선택하면 다음과 같은 대화 상자가 표시됩니다 . 그림 12.7 “ System Axis Limit Info . ” 대화상자 <Motor Select>…
12-11
Machine Calibration
12.3. Calibration [F9]
XY Gantry, Conveyor, 그리고 Camera와 관련된 캘리브레이션을 수행하기 위해 사용
됩니다.
캘리브레이션을 수행하기 이전 확인하거나, 선행해야 할 작업은 다음과 같습니다;
I/O Test
Mirror Offset 확인 및 보정
Nozzle Check 및 System Constant 의 Vacuum Check Option
ANC Type 확인
공압 이상 유무 확인
캘리브레이션을 수행하는 순서와 해당 캘리브레이션에서 필요로 하는 Calibration
Tool 은 다음과 같습니다;
Axis Home Calibration
Skew Compensation
Fiducial Camera Scale Calibration
Common X-Y (1st)
Conveyor Calibration
X-XY Compensation – Calibration Bar
Common X-Y (2nd )
Thermal Mapping
Gantry Mapping
ANC Fiducial Mark Teaching
Head & Camera
Calibration - CN040, CNT20, LightFly 노즐, Calibration Tool
Board Position
12-12
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
12.3.1. Axis Home Calibration
각 구동축 이동위치의 한계값을 설정합니다. 이 버튼을 선택하면 다음과 같은 대화
상자가 표시됩니다.

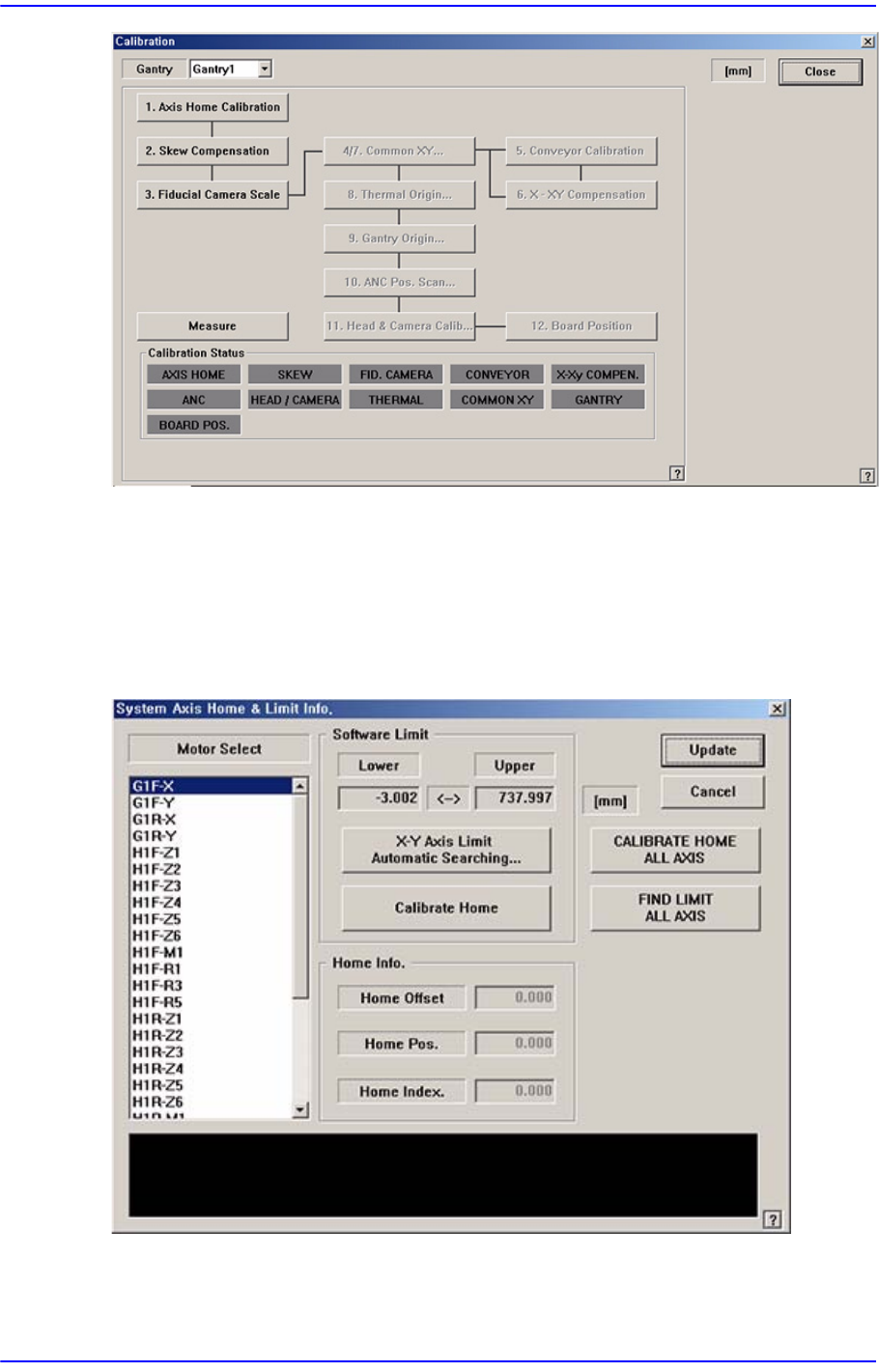

그림
12.7
“
System Axis Limit Info.
”
대화상자
<Motor Select> 리스트박스
캘리브레이션을 할 구동축을 선택합니다. 선택 가능한 구동축은 다음과 같습니
12-13
Machine Calibration
다.
G1F-X: 전면 Gantry의 X축
G1F-Y: 전면 Gantry의 Y축
G1R-X: 후면 Gantry의 X축
G1R-Y: 후면 Gantry의 Y축
H1F-Z1: 전면 Gantry의 Head 1의 Z축
H1F-Z2: 전면 Gantry의 Head 2의 Z축
H1F-Z3: 전면 Gantry의 Head 3의 Z축
H1F-Z4: 전면 Gantry의 Head 4의 Z축
H1F-Z5: 전면 Gantry의 Head 5의 Z축
H1F-Z6: 전면 Gantry의 Head 6의 Z축
H1F-M1: 전면 Gantry의 Mirror축
H1F-R1: 전면 Gantry의 Theta 축 (H1, H2)
H1F-R3: 전면 Gantry의 Theta 축 (H3, H4)
H1F-R5: 전면 Gantry의 Theta 축 (H5, H6)
H1R
-Z1: 전면 Gantry의 Head 1의 Z축
H1R-Z2: 전면 Gantry의 Head 2의 Z축
H1R-Z3: 전면 Gantry의 Head 3의 Z축
H1R-Z4: 전면 Gantry의 Head 4의 Z축
H1R-Z5: 전면 Gantry의 Head 5의 Z축
H1R-Z6: 전면 Gantry의 Head 6의 Z축
H1R-M1: 전면 Gantry의 Mirror축
H1R-R1: 전면 Gantry의 Theta 축 (H7, H8)
H1R-R3: 전면 Gantry의 Theta 축 (H9, H10)
H1R-R5: 전면 Gantry의 Theta 축 (H11, H12)
ST1F-W: 작업 컨베이어(R2)의 폭 조절 모터
<Software Limit> 영역
<X-Y Axis Limit Automatic Searching…> 버튼
XY 축들의 리미트를 자동으로 찾고, 변경된 값을 적용할 것인지 여부
를 확인합
니다.
